W elektronice liczy się nie tylko stacja lutownicza, ale też sam materiał, który trafia na grot. Odpowiednio dobrane lutowie decyduje o tym, czy połączenie będzie trwałe, czyste i odporne na przegrzanie, a przy okazji pozwala uniknąć problemów z naprawą płytek, przewodów czy modułów w instalacjach PV. W tym tekście wyjaśniam, czym jest tinol, jak odróżnić wariant do elektroniki od tego do prac hydraulicznych i jak dobrać średnicę, stop oraz topnik do konkretnego zadania.
Najważniejsze różnice sprowadzają się do stopu, średnicy i przeznaczenia
- Do drobnej elektroniki najlepiej sprawdza się cienki drut 0,3-0,8 mm, bo łatwiej go dozować i trudniej przegrzać pad.
- Stopy ołowiowe topią się zwykle przy 183°C, a bezołowiowe najczęściej około 217-227°C.
- Topnik robi dużą część roboty: usuwa tlenki i poprawia rozpływ spoiwa po metalu.
- Do instalacji z wodą pitną nie używa się przypadkowego materiału z elektroniki, tylko spoiwa przeznaczone do takiego kontaktu.
- Przy naprawach zasilaczy, sterowników czy modułów PV ważniejsze od marki jest dobranie składu, średnicy i temperatury pracy.
Czym jest lutowie i dlaczego w elektronice nie wystarczy sama cyna
W praktyce nie lutuję „samą cyną”. Drut lutowniczy to stop metali, najczęściej cyny z ołowiem, miedzią albo srebrem, a w środku ma jeszcze topnik, czyli substancję, która czyści powierzchnię z tlenków i pomaga spoiwu równomiernie się rozpłynąć. Bez tego nawet dobrze ustawiona stacja daje połączenie matowe, kruche albo po prostu brzydkie.
W elektronice najczęściej spotykam trzy grupy materiałów. Każda ma sens w innym miejscu i nie udaje, że jest uniwersalna:
| Stop | Temperatura topnienia | Co daje w praktyce | Gdzie ma najwięcej sensu |
|---|---|---|---|
| Sn63Pb37 lub Sn60Pb40 | około 183°C | łatwe lutowanie, szybkie zwilżanie, wygodna praca ręczna | serwis starszej elektroniki, prototypy, drobne naprawy domowe |
| Sn99,3Cu0,7 | około 227°C | bezołowiowa wersja do nowoczesnych montażów | sprzęt zgodny z wymaganiami bez ołowiu, płyty i moduły nowszej generacji |
| SAC, czyli stopy Sn-Ag-Cu | zwykle 217-220°C | dobra wytrzymałość, popularny wybór w produkcji | montaż seryjny, SMD, naprawy elementów bezołowiowych |
W praktyce widzę jeszcze jedną rzecz: matowa spoina bezołowiowa nie musi oznaczać błędu. To częsty błąd początkujących, którzy oceniają lut wyłącznie po połysku. Gdy już wiadomo, jaki stop ma sens, trzeba dobrać średnicę i topnik, bo to one najbardziej wpływają na wygodę pracy.
Jak dobrać stop, średnicę i topnik do konkretnego zadania
Najprostsza reguła, której sam się trzymam, brzmi tak: im mniejszy punkt lutowniczy, tym cieńszy drut. W elektronice bardzo często wystarcza 0,5-0,8 mm. Przy drobnym SMD schodzę nawet do 0,3-0,5 mm, a przy przewodach, złączach i większych polach miedzianych lepiej pracuje się z 0,8-1,0 mm. Grubszy drut nie jest „mocniejszy” z definicji, tylko po prostu szybciej odkłada większą ilość spoiwa.
| Zadanie | Średnica drutu | Najrozsądniejszy wybór | Dlaczego |
|---|---|---|---|
| Małe pady i SMD | 0,3-0,5 mm | drut z topnikiem no-clean lub kalafoniowym | łatwo dozować małą ilość spoiwa i ograniczyć mostki lutownicze |
| Uniwersalne naprawy PCB | 0,5-0,8 mm | stop ołowiowy albo bezołowiowy z dobrym rdzeniem topnikowym | to najlepszy kompromis między kontrolą a szybkością pracy |
| Przewody, konektory, większe pola | 0,8-1,0 mm | grubszy drut o stabilnym składzie | łatwiej uzupełnić większą objętość metalu bez wielokrotnego podawania |
| Instalacje wodne | zwykle 2,0-3,0 mm | spoiwo przeznaczone do hydrauliki, najlepiej bezołowiowe przy wodzie pitnej | tu liczy się inna masa materiału i inne wymagania bezpieczeństwa |
Topnik też robi różnicę. Kalafoniowy jest najbardziej uniwersalny w elektronice, no-clean zostawia mniej pozostałości i przy szybkich naprawach bywa wygodniejszy, a wariant bezhalogenkowy wybieram wtedy, gdy chcę ograniczyć agresywność resztek po lutowaniu. Jeśli poprawiam starszą płytę, często trzymam się stopu możliwie zbliżonego do oryginału, bo to zwyczajnie ułatwia pracę. Następny krok to technika, bo nawet dobry materiał można zepsuć złym grzaniem.

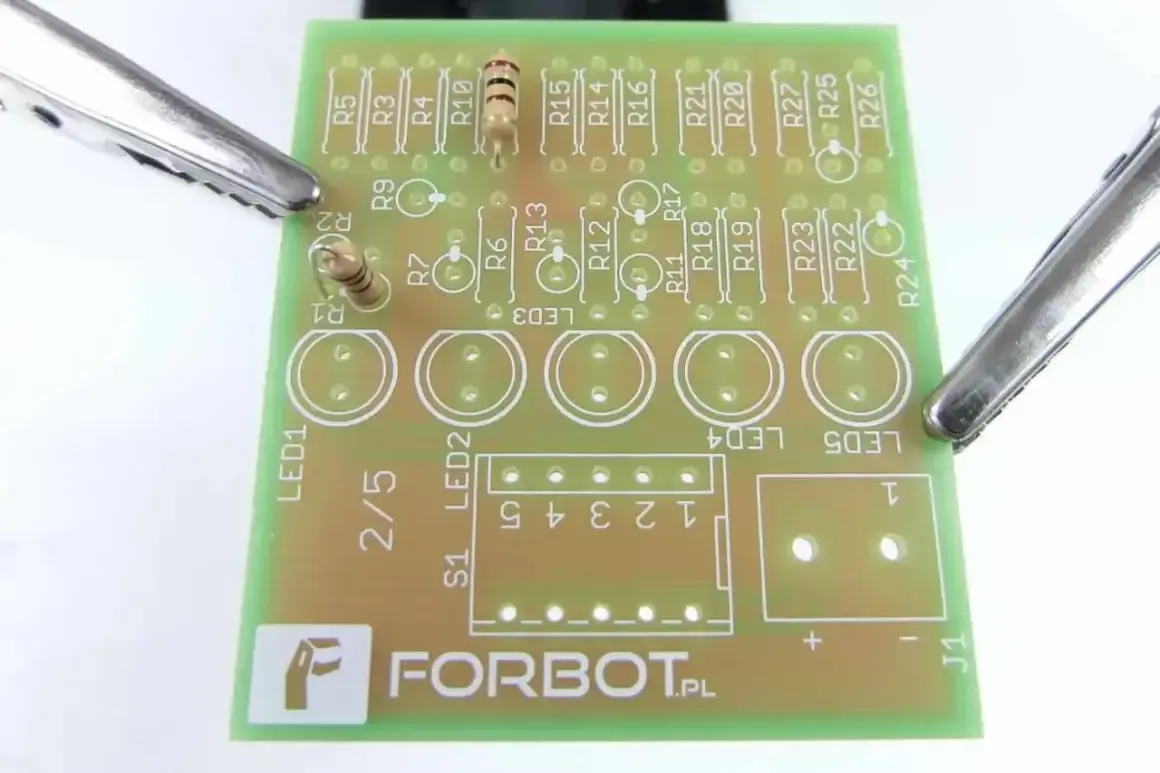

Jak lutować, żeby nie niszczyć płytek i elementów
Najwięcej szkód nie robi sam materiał, tylko zbyt długa ekspozycja na ciepło. W praktyce zaczynam od około 320-340°C przy stopach ołowiowych i 350-370°C przy bezołowiowych, ale nie traktuję tych wartości jak dogmatu. Jeśli grot ma dobrą masę cieplną, często da się pracować niższą temperaturą i krótszym kontaktem z polem lutowniczym. To ważniejsze niż bezmyślne podkręcanie stacji.
- Najpierw czyszczę punkt lutowniczy i końcówkę przewodu, najlepiej alkoholem izopropylowym, jeśli są tam tłuszcz lub utlenienie.
- Rozgrzewam jednocześnie pad i wyprowadzenie elementu, a dopiero potem podaję spoiwo.
- Nie kładę materiału na grot, tylko na łączenie. Wtedy lepiej widać, czy spoina naprawdę zwilża metal.
- Trzymam czas grzania możliwie krótko. Przy drobnych elementach wystarczy zwykle kilka sekund.
- Po lutowaniu sprawdzam, czy spoina nie jest zbyt kulista, pęknięta albo nadmiernie zgrubiona.
Warto też pamiętać o jednym praktycznym szczególe: dym, który widać, pochodzi głównie z topnika, dlatego wentylacja ma znaczenie nawet wtedy, gdy lutowanie wydaje się „niewinne”. Przy dłuższej pracy przy zasilaczach, kontrolerach ładowania czy płytkach monitoringu w instalacjach PV naprawdę lepiej postawić na dobrą organizację stanowiska niż na szybkie poprawki po przegrzaniu ścieżki. Ta zasada nie zmienia się jednak tylko w elektronice, bo przy hydraulice stawka jest jeszcze inna.
Dlaczego do wody pitnej wybiera się inne spoiwo niż do płytki PCB
Tu nie ma miejsca na skróty. Jeśli spoiwo ma mieć kontakt z wodą pitną, wybieram wyłącznie materiał przeznaczony do takiego zastosowania i sprawdzam dokumentację producenta. W praktyce oznacza to przede wszystkim materiał bezołowiowy oraz topnik, który nie zostawi agresywnych osadów. Nie używam przypadkowego drutu „z elektroniki”, bo to zły kierunek zarówno technicznie, jak i użytkowo.
Różnica jest prosta: w elektronice walczę o precyzję i minimalną ilość materiału, a w hydraulice o trwałość, szczelność i zgodność z przeznaczeniem. W instalacjach z wodą pitną szczególnie ważne są trzy rzeczy:
- spoiwo bez ołowiu, przeznaczone do kontaktu z wodą,
- odpowiedni topnik i dokładne usunięcie jego resztek po pracy,
- świadomość, że nie każdy lut do rur nadaje się do elektroniki i odwrotnie.
W starszych instalacjach miedzianych problemem bywa nie tylko sam skład spoiwa, ale też korozja i osady po latach użytkowania. Jeśli ktoś robi remont łazienki albo przeróbkę instalacji, nie powinien zakładać, że „lut to lut”. Przy wodzie pitnej liczy się przeznaczenie materiału, a nie tylko to, że da się go stopić. Gdy zderza się elektronika i hydraulika, najlepiej patrzeć na cały zestaw narzędzi, nie na pojedynczą szpulę.
Co naprawdę warto mieć obok drutu lutowniczego
Jeśli pracuję przy drobnej elektronice, nie zaczynam od kupowania kolejnej szpuli „na wszelki wypadek”. Najpierw kompletuję zestaw, który realnie poprawia jakość spoiny i skraca czas pracy:
- topnik w pisaku albo żelu do trudniejszych punktów,
- plecionkę do rozlutowywania i odsysacz do poprawek,
- czyścik do grotu, bo suchy grot psuje wszystko szybciej niż zła temperatura,
- pęsetę i uchwyt do małych elementów,
- dobrą wentylację stanowiska, zwłaszcza przy dłuższej pracy.
Przy naprawach zasilaczy, falowników, sterowników i drobnych modułów związanych z fotowoltaiką taki zestaw robi większą różnicę niż sama marka spoiwa. Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: najpierw wybierz zastosowanie, potem średnicę, a dopiero na końcu nazwę produktu. W elektronice wygrywa precyzja i kontrola, a przy instalacjach wodnych bezpieczeństwo materiału i zgodność z przeznaczeniem.
