W praktyce diagnoza kondensatora sprowadza się do dwóch pytań: czy ma jeszcze właściwą pojemność i czy nie powoduje problemów w układzie. Poniżej pokazuję, jak to sprawdzić multimetrem, na co uważać przy rozładowywaniu elementu i kiedy sam pomiar pojemności nie wystarcza, zwłaszcza w zasilaczach, falownikach PV i innych układach pracujących pod obciążeniem.
Najkrótsza droga do wiarygodnego pomiaru
- Zawsze odłącz zasilanie i rozładuj kondensator przed pomiarem, bo nawet po wyjęciu wtyczki może nadal trzymać ładunek.
- Najpewniejszy wynik daje pomiar poza układem; wlutowany element często zafałszowuje odczyt.
- Multimetr z funkcją pojemności sprawdza głównie pojemność i zwarcie, ale nie oceni dobrze ESR i upływności.
- Przy małych pojemnościach warto skorzystać z trybu REL lub zerowania przewodów, bo sam miernik wnosi własną pojemność.
- Wartość zgodna z nadrukiem nie zawsze oznacza sprawny element pod obciążeniem, szczególnie w układach impulsowych.
Co multimetr pokaże, a czego nie wykryje
Multimetr jest dobrym narzędziem do szybkiej oceny kondensatora, ale nie daje pełnego obrazu jego stanu. W praktyce sprawdzam nim przede wszystkim pojemność, obecność zwarcia i w przybliżeniu zachowanie przy ładowaniu oraz rozładowywaniu. To wystarcza, żeby odsiać część uszkodzonych elementów, zwłaszcza w prostych układach zasilania, sterowania czy filtracji.
Trzeba jednak pamiętać o ograniczeniach. Kondensator może mieć prawidłową pojemność, a mimo to psuć pracę urządzenia, bo ma zbyt duże ESR, czyli rezystancję szeregową zastępczą, albo zwiększoną upływność, czyli niepożądany prąd przechodzący przez dielektryk. W falownikach, zasilaczach impulsowych i elektronice fotowoltaicznej to częsty scenariusz: na mierniku wynik wygląda rozsądnie, ale układ i tak pod obciążeniem wariuje.
Dlatego ja traktuję multimetr jako pierwszy filtr diagnostyczny, a nie ostatnie słowo. Jeśli wynik jest podejrzany, przechodzę do oględzin, testu poza układem albo do pomiaru ESR. Taki porządek oszczędza czas i zmniejsza ryzyko błędnej wymiany sprawnego elementu.
Bezpieczne przygotowanie przed pomiarem
Przed dotknięciem przewodami robię jedną rzecz bez wyjątku: odcinam zasilanie i sprawdzam, czy kondensator jest rozładowany. Duże elektrolity w zasilaczach, przetwornicach czy falownikach PV potrafią przechowywać energię długo po odłączeniu urządzenia. To nie jest detal, tylko podstawowa zasada bezpieczeństwa.
Najbezpieczniej rozładowuje się kondensator przez rezystor, a nie przez zwarcie końcówek śrubokrętem. Takie gwałtowne rozładowanie robi zbędny udar prądowy i potrafi uszkodzić element albo ścieżki. Po rozładowaniu warto jeszcze zmierzyć napięcie na zaciskach zwykłym pomiarem napięcia DC, żeby upewnić się, że spadło do poziomu bezpiecznego do pracy.
Jeśli kondensator jest wlutowany w płytę, to do dokładnego testu zwykle i tak trzeba go odłączyć przynajmniej jednym wyprowadzeniem. Pomiary w układzie bywają użyteczne do szybkiego wykrycia zwarcia, ale przy ocenie pojemności bardzo często przekłamuje je reszta obwodu.
Pomiar pojemności krok po kroku
Jeżeli multimetr ma funkcję pomiaru pojemności, to właśnie od niej zaczynam. To najprostsza i najczytelniejsza metoda, szczególnie dla początkujących i przy większych kondensatorach elektrolitycznych. W urządzeniach takich jak zasilacze, kontrolery ładowania czy falowniki warto dzięki niej szybko sprawdzić, czy element nadal trzyma nominalną wartość.
- Wyłącz urządzenie, odłącz je od sieci lub źródła zasilania i rozładuj kondensator.
- Jeśli to możliwe, odlutuj przynajmniej jedną nogę kondensatora od układu.
- Ustaw miernik na pomiar pojemności oznaczony zwykle symbolem kondensatora lub literą F.
- Jeśli miernik ma zakresy ręczne, zacznij od wyższego. Przy małych pojemnościach użyj trybu REL albo funkcji zerowania przewodów.

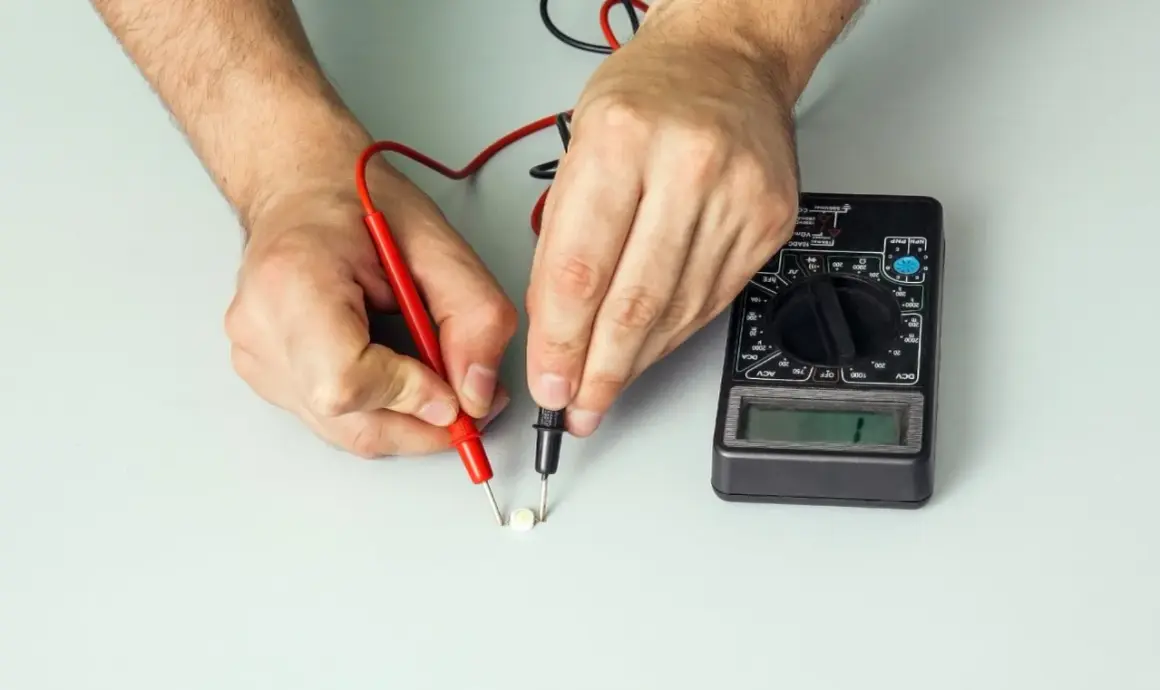

- Podłącz przewody do wyprowadzeń kondensatora i poczekaj, aż odczyt się ustabilizuje.
- Porównaj wynik z wartością nominalną oraz tolerancją nadrukowaną na obudowie lub podaną w dokumentacji.
Przy kondensatorach elektrolitycznych dobrze jest zachować polaryzację: czerwony przewód do plusa, czarny do minusa. Sam pomiar pojemności zwykle nie niszczy elementu, ale poprawna polaryzacja porządkuje pracę i ogranicza ryzyko pomyłki. Dla małych pojemności, zwłaszcza w zakresie nanofaradów i niżej, przewody pomiarowe potrafią wnieść zauważalny błąd, więc tryb REL naprawdę ma sens.
Wielu początkujących dziwi się, że wynik pojawia się z opóźnieniem. To normalne. Większe kondensatory ładują się dłużej, a miernik potrzebuje chwili, żeby ustalić stabilną wartość. Jeśli odczyt skacze bez końca, najpierw sprawdzam połączenia, a dopiero później sam element.
Jak czytać wynik i ocenić stan elementu
Sam odczyt nic nie znaczy bez kontekstu. Kondensator 100 µF z wynikiem 98 µF jest zwykle w porządku, ale ten sam rezultat nie mówi jeszcze, czy element dobrze zachowuje się przy dużych tętnieniach prądu. Z kolei odchyłka od nominalnej pojemności bywa naturalna, bo tolerancja zależy od typu kondensatora.
| Wynik na mierniku | Najczęstsza interpretacja | Co robię dalej |
|---|---|---|
| 0, OL, brak odczytu albo bardzo duża wartość poza zakresem | Możliwe zwarcie, przerwa, zły zakres albo pomiar w układzie | Sprawdzam połączenia, rozładowanie i test poza układem |
| Wartość zbliżona do nominalnej | Element prawdopodobnie ma poprawną pojemność | Weryfikuję jeszcze ESR, upływność i zachowanie pod obciążeniem, jeśli układ nadal ma problem |
| Wynik niższy o kilkanaście do kilkudziesięciu procent | Zużycie, wysychanie elektrolitu lub uszkodzenie dielektryka | W praktyce taki kondensator traktuję jako podejrzany, zwłaszcza w zasilaczach i falownikach |
| Wynik niestabilny lub zmieniający się przy poruszaniu przewodami | Słaby styk, pomiar w układzie albo uszkodzenie elementu | Powtarzam test po odlutowaniu jednego wyprowadzenia |
Warto też pamiętać o różnicach między typami kondensatorów. Elektrolity zwykle mają tolerancję rzędu ±20%, ale kondensatory foliowe czy ceramiczne mogą zachowywać się inaczej, a w ceramicznych klasy 2 dochodzi jeszcze wpływ napięcia stałego. Innymi słowy: zgodny odczyt nie zawsze oznacza idealny kondensator, ale mocno zaniżony wynik prawie zawsze jest sygnałem ostrzegawczym.
Jeżeli układ nadal nie działa, mimo że pojemność wygląda poprawnie, wchodzę głębiej: sprawdzam ESR, grzanie się elementu i sąsiednie części obwodu. To właśnie ten etap odróżnia prosty pomiar od sensownej diagnostyki.
Gdy miernik nie ma funkcji pojemności
Nie każdy multimetr ma dedykowany pomiar pojemności. W takim przypadku da się wykonać tylko test orientacyjny, który mówi mniej więcej, czy kondensator reaguje na ładowanie i rozładowanie. To nie jest zamiennik pełnego pomiaru, ale bywa wystarczające do szybkiej selekcji podejrzanych sztuk.
Najprostsza metoda to ustawienie miernika na zakres rezystancji. Po przyłożeniu przewodów do rozładowanego kondensatora wskazanie powinno początkowo pokazać niską rezystancję, a potem stopniowo rosnąć. W analogowym mierniku igła zwykle wykonuje krótki „skok” i wraca. Jeśli od razu zostaje na bardzo niskiej wartości, podejrzewam zwarcie. Jeśli od początku jest nieskończenie wysoko i nic się nie zmienia, może to oznaczać przerwę albo bardzo małą pojemność.
Ten test ma jednak ograniczenia, szczególnie przy małych kondensatorach i elementach wlutowanych w płytę. W praktyce traktuję go jako szybką próbę życia, a nie wiarygodny werdykt. Gdy zależy mi na pewności, używam miernika z funkcją C albo osobnego testera kondensatorów.
Najczęstsze błędy przy testowaniu
Najwięcej błędów widzę wtedy, gdy ktoś mierzy kondensator bez przygotowania układu. To zwykle daje pozornie sensowny wynik, ale w rzeczywistości niewiele mówi o samym elemencie. Poniżej zbieram pomyłki, które widuję najczęściej.
- Pomiar bez rozładowania - grozi uszkodzeniem miernika i jest po prostu niebezpieczny.
- Badanie elementu w układzie - inne komponenty potrafią zafałszować wynik pojemności.
- Brak kompensacji przewodów - przy małych pojemnościach własna pojemność kabli staje się istotna.
- Oczekiwanie, że multimetr wykryje wszystko - zbyt duże ESR i upływność często umykają zwykłemu testowi.
- Ignorowanie tolerancji - element nie musi pokazać dokładnie tyle, ile ma nadrukowane na obudowie.
Osobny problem to kondensatory SMD w nowoczesnej elektronice. Wiele z nich najlepiej mierzyć po wylutowaniu, bo na płytce wynik może być zaniżony przez resztę obwodu. W układach z przetwornicami i falownikami dochodzi jeszcze temperatura oraz tętnienia prądu, więc element potrafi „wyglądać dobrze” na stole, a psuć pracę w realnych warunkach. To ważne zwłaszcza wtedy, gdy naprawiam zasilanie w urządzeniach działających ciągle, na przykład w systemach fotowoltaicznych, UPS-ach czy sterownikach napędów.
Kiedy pomiar to za mało i co sprawdzam w zasilaczach oraz falownikach
W układach zasilania nie zatrzymuję się na pojemności, jeśli urządzenie nadal pracuje niestabilnie. W praktyce właśnie tam kondensatory najczęściej starzeją się szybciej niż wskazuje sam miernik. Wysoka temperatura, praca impulsowa i tętnienia prądu robią swoje, a awaria bywa bardziej „elektryczna” niż „pojemnościowa”.
Jeśli kondensator ma poprawny odczyt, ale układ nadal szumi, resetuje się albo traci wydajność, sprawdzam jeszcze trzy rzeczy: ESR, czyli rezystancję szeregową zastępczą; upływność, czyli niepożądany prąd przez dielektryk; oraz stan sąsiednich elementów, które mogą wymuszać błędną diagnozę. W zasilaczach i falownikach PV bardzo często winny jest nie jeden kondensator, ale cały fragment sekcji filtracji lub prostowania, przegrzany i zmęczony pracą.
Jeżeli element jest spuchnięty, ma ślady wycieku, jest przegrzany albo jego wynik mocno odbiega od nominalnej wartości, zwykle nie przedłużam diagnozy. W takiej sytuacji wymiana jest rozsądniejsza niż kolejna godzina pomiarów, zwłaszcza gdy kondensator pracuje w newralgicznym miejscu układu. A jeśli usterka wraca, patrzę szerzej: napięcia zasilania, ripple, temperaturę, obciążenie i jakość pozostałych komponentów w tej samej gałęzi.
Tak właśnie podchodzę do tematu w praktyce: multimetr daje szybkie potwierdzenie, ale dopiero połączenie pomiaru z oceną warunków pracy mówi, czy kondensator naprawdę nadaje się jeszcze do użycia.
