Jak sprawdzić tranzystor miernikiem - uniknij błędów!

Sprawny tranzystor da się ocenić szybciej, niż wielu osobom się wydaje, ale tylko wtedy, gdy mierzy się właściwe złącza i dobrze interpretuje wynik. Pokażę, jak sprawdzić tranzystor miernikiem, kiedy wystarczy tryb testu diody, a kiedy trzeba wyjąć element z układu, żeby nie pomylić awarii z wpływem sąsiednich części. Dorzucam też różnice między BJT i MOSFET-em, bo w praktyce od tego zależy cały pomiar.

Co naprawdę pokazuje pomiar tranzystora

W praktyce nie mierzę „sprawności tranzystora” jednym ruchem. Sprawdzam, czy jego struktura półprzewodnikowa zachowuje się tak, jak powinna. W tranzystorze bipolarnym są dwa złącza pn, które można potraktować jak dwie diody. W MOSFET-cie dochodzi jeszcze izolowana bramka i wewnętrzna dioda pasożytnicza między drenem a źródłem.

To rozróżnienie ma znaczenie, bo uszkodzenia nie wyglądają tak samo. W tranzystorach mocy z zasilaczy impulsowych, sterowników silników czy falowników fotowoltaicznych częsty problem to zwarcie, przerwa albo przebicie bramki. Z zewnątrz objaw bywa podobny: urządzenie nie startuje, pali bezpiecznik albo grzeje się bez obciążenia. Sam test miernikiem nie mówi jeszcze wszystkiego, ale bardzo szybko zawęża obszar poszukiwań.

Dlatego zanim przejdę do sond i zakresów, najpierw ustalam, z jakim typem elementu mam do czynienia. To oszczędza czas i eliminuje błędne interpretacje, zwłaszcza przy elementach wyjętych z płyty po naprawie przetwornicy czy inwertera.

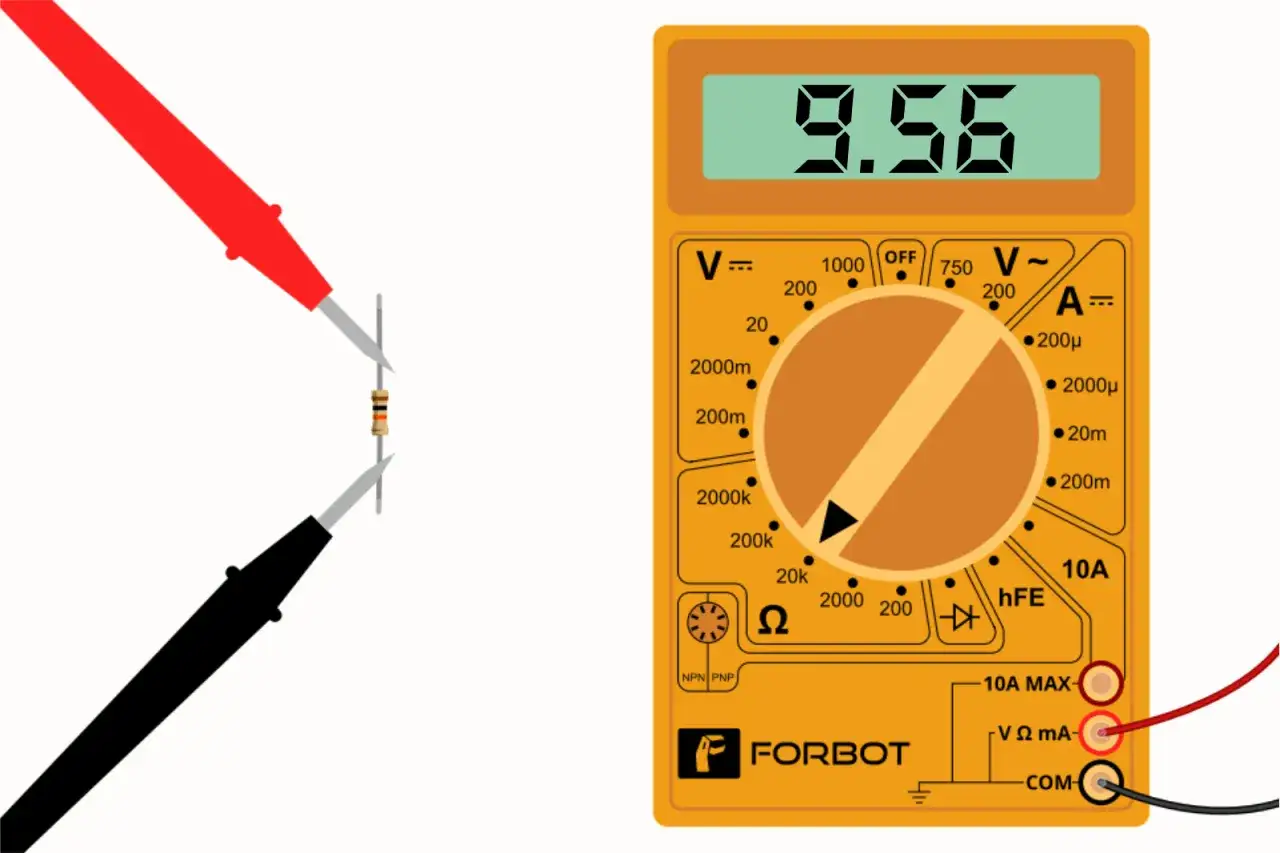

Jak przygotować multimetr i element do testu

Ja zaczynam od rzeczy banalnych, bo właśnie na nich najczęściej wywraca się cały pomiar. Zasilanie musi być odłączone, a kondensatory rozładowane. W elektronice mocy to nie jest detal, tylko warunek bezpieczeństwa i poprawnego wyniku. Nawet po wyłączeniu urządzenia na płytce mogą zostać ładunki, które zafałszują odczyt albo uszkodzą miernik.

Następny krok to ustawienie właściwego trybu. Tryb testu diody jest najpraktyczniejszy, bo miernik podaje mały prąd i pokazuje spadek napięcia na złączu. W zwykłym pomiarze oporu wyniki bywają mniej jednoznaczne, szczególnie gdy tranzystor nadal siedzi w układzie. Jeśli multimetr ma gniazdo hFE, można z niego skorzystać jako z szybkiego sprawdzenia wzmocnienia, ale traktuję to jako wskazówkę, nie dowód pełnej sprawności.

Jeśli tranzystor jest wlutowany w płytkę, a obok niego są diody, rezystory albo inne półprzewodniki, wynik może iść „przez pół układu”. Wtedy najlepiej odlutować jedną nogę albo wyjąć element całkiem. To szczególnie ważne w przetwornicach i falownikach, gdzie kilka gałęzi potrafi wyglądać jak jeden uszkodzony element. Dopiero po takim przygotowaniu test ma sens.

Sprawdzenie tranzystora krok po kroku

Gdy mam już odłączony i przygotowany element, działam zawsze według tego samego schematu. Dzięki temu nie pomijam żadnej pary wyprowadzeń i łatwiej mi odróżnić zdrowy tranzystor od uszkodzonego. Przy małych elementach SMD kolejność też ma znaczenie, bo łatwo pomylić piny, jeśli patrzy się tylko na obudowę, a nie na oznaczenie producenta.

1. Ustawiam multimetr w tryb testu diody.
2. Sprawdzam każdą parę wyprowadzeń w obu kierunkach.
3. Szukam jednej lub dwóch par, które przewodzą tylko w jedną stronę.
4. Jeśli mam tranzystor bipolarny, skupiam się na złączach baza-emiter i baza-kolektor.
5. Jeśli mam MOSFET, kontroluję przede wszystkim bramkę oraz zachowanie drenu i źródła.
6. W razie wątpliwości porównuję wynik z identycznym sprawnym egzemplarzem.

Przy tranzystorze bipolarnym pierwszym tropem jest baza. To właśnie ona zwykle „zachowuje się” jak punkt wspólny dla dwóch diod. W NPN przewodzenie pojawia się po przyłożeniu czerwonej sondy do bazy i czarnej do emitera albo kolektora. W PNP jest odwrotnie: czarna sonda trafia na bazę, a czerwona na emiter lub kolektor. Jeśli w obu kierunkach masz zwarcie albo całkowite OL, element jest podejrzany.

Przy MOSFET-cie sprawa wygląda inaczej. Sama bramka nie powinna wykazywać wyraźnego przewodzenia względem drenu ani źródła. Jeśli miernik pokazuje niską rezystancję na bramce, to bardzo mocna poszlaka uszkodzenia. Z kolei między drenem a źródłem zwykle widać zachowanie wewnętrznej diody tylko w jednym kierunku. To właśnie ten szczegół pozwala odróżnić MOSFET od zwykłego zwarcia.

Jak czytać wyniki dla NPN, PNP i MOSFET

Same cyfry na ekranie nie wystarczą, jeśli nie wiesz, czego szukać. Ja patrzę na dwa pytania: czy złącze przewodzi w jedną stronę i czy blokuje w drugą. Dla tranzystorów krzemowych typowy spadek napięcia na złączu w trybie diody mieści się zwykle w okolicach 0,5-0,8 V. W elementach Darlingtona bywa wyraźnie wyższy, często około 1,2-1,4 V, bo wewnątrz pracują dwa złącza szeregowo.

Jeżeli multimetr pokazuje bardzo mały spadek napięcia tam, gdzie powinien być blok, traktuję to jako objaw zwarcia. Jeśli pokazuje OL wszędzie, zanim uznam tranzystor za spalony, sprawdzam jeszcze, czy nie mierzę go w układzie albo czy nie pomyliłem wyprowadzeń. W tranzystorach mocy wynik bywa trochę mniej „książkowy”, bo na płytce często są dodatkowe zabezpieczenia, rezystory i elementy gaszące przepięcia.

Na osobną uwagę zasługuje tryb hFE. Pokazuje przybliżone wzmocnienie prądowe, więc może być przydatny przy szybkiej selekcji małych tranzystorów, ale nie sprawdza ich pod pełnym obciążeniem. Jeśli tranzystor ma poprawne hFE na stole, a pada po rozgrzaniu albo po podaniu większego prądu, to nie jest sprzeczność. To po prostu ograniczenie metody. Dlatego po odczycie zawsze przechodzę do oceny kontekstu układu, a nie samej liczby.

Najczęstsze pomyłki przy pomiarze

Najwięcej błędów widzę wtedy, gdy ktoś mierzy „na szybko” i zakłada, że każdy tranzystor zachowuje się identycznie. To nie działa. Różne obudowy, różne typy i różne aplikacje zmieniają wynik. Do tego dochodzi wpływ innych elementów na płytce, który potrafi całkowicie odwrócić sens pomiaru.

• Mierzenie elementu wlutowanego w układ bez sprawdzenia, czy nie ma równoległej ścieżki prądu.
• Pomijanie rozładowania kondensatorów w zasilaczach i falownikach.
• Mylenie kolektora z emiterem albo drenu ze źródłem.
• Używanie testu ciągłości zamiast testu diody, co daje zbyt uproszczony wynik.
• Oczekiwanie dokładnie takich samych wartości na różnych multimetrów, choć prąd testowy i interpretacja mogą się różnić.
• Zakładanie, że brak przewodzenia oznacza awarię, nawet gdy mierzy się Darlingtona, moduł mocy albo układ z dodatkowymi elementami ochronnymi.

Najważniejsza zasada jest prosta: jeśli wynik nie pasuje do wzorca, nie zgaduj. Sprawdź jeszcze raz orientację sond, typ elementu i jego połączenie z resztą układu. To zwykle wystarcza, żeby odsiać fałszywy alarm. Gdy nadal coś się nie zgadza, przechodzę do sytuacji, w których sam miernik przestaje wystarczać.

Kiedy miernik nie wystarczy

Miernik daje świetny test statyczny, ale nie pokaże wszystkiego. Nie sprawdzi zachowania tranzystora pod obciążeniem, przy skokach temperatury ani w czasie szybkiego przełączania. W praktyce właśnie tam ujawniają się awarie, których prosty pomiar na stole nie wyłapie. Dotyczy to szczególnie tranzystorów pracujących w przetwornicach, sterownikach silników i układach od instalacji PV.

Jeśli element ma być częścią krytyczną dla pracy urządzenia, a objaw jest „miękki” - urządzenie startuje tylko czasem, po nagrzaniu się wyłącza albo pracuje nierówno - potrzebny bywa test dynamiczny. Czasem dopiero oscyloskop, zasilacz laboratoryjny i obciążenie pokazują, że tranzystor niby jest dobry, ale traci parametry przy większym prądzie. W takim scenariuszu sam multimetr jest po prostu zbyt prostym narzędziem.

Drugie ograniczenie dotyczy układów zintegrowanych. W niektórych modułach mocy tranzystor nie występuje samotnie, tylko razem z diodami, rezystorami i zabezpieczeniami ESD. Wtedy klasyczny test złączy daje tylko część obrazu. Ja traktuję go jako filtr wstępny: pomaga szybko wykryć zwarcie albo przerwę, ale nie zastępuje pełnej diagnostyki, gdy stawką jest naprawa drogiej elektroniki.

Co sprawdzić po teście, żeby nie wymienić sprawnego elementu

Jeżeli tranzystor przeszedł pomiar, a urządzenie nadal nie działa, nie zakładam od razu, że problem leży w nim. Zaczynam od rzeczy, które najczęściej powodują wtórne uszkodzenia: rezystorów w bramce, diod zabezpieczających, sterownika, połączeń lutowanych i śladów przegrzania. W praktyce jeden spalony tranzystor bardzo często jest skutkiem, a nie przyczyną awarii.

W urządzeniach zasilanych z sieci lub z instalacji fotowoltaicznej sprawdzam też, czy nie ma przeciążenia po stronie obciążenia. Zwarcie w kolejnej gałęzi potrafi zabić nowy element szybciej, niż zdążysz zakończyć test. Dlatego nie ograniczam się do wymiany samego tranzystora. Szukam powodu, dla którego padł poprzedni. To zwykle oszczędza drugą naprawę i niepotrzebne koszty.

Najkrócej mówiąc: dobry wynik na mierniku to dopiero początek diagnostyki, a nie jej koniec. Jeśli zachowasz kolejność, odfiltrujesz układ od zasilania, sprawdzisz typ tranzystora i porównasz odczyty z zachowaniem złącza, diagnoza staje się naprawdę pewna. A gdy trafisz na wynik niejednoznaczny, lepiej wrócić do podstaw niż wymieniać element „na próbę”.
