Radio kryształkowe to jeden z najprostszych układów radiowych, a jednocześnie bardzo dobry punkt wyjścia do zrozumienia, jak naprawdę działa odbiór fal radiowych. W tym artykule pokazuję jego historię, zasadę działania, najważniejsze elementy oraz praktyczny sposób budowy prostego odbiornika, który może zagrać bez baterii. Dorzucam też ograniczenia, bo ten projekt uczy nie tylko elektroniki, ale i realizmu: tu liczą się antena, uziemienie, dobra dioda i odpowiednie słuchawki.
Najważniejsze rzeczy, które warto wiedzieć przed budową
- Taki odbiornik nie potrzebuje zasilania, ale wymaga silnego sygnału AM, dobrej anteny i sensownego uziemienia.
- Najważniejsze elementy to obwód rezonansowy, dioda detekcyjna i wysokoomowe słuchawki.
- W praktyce dobry punkt startowy to cewka w okolicach 200–300 µH i kondensator zmienny 200–500 pF.
- Do detekcji zwykle lepiej sprawdza się dioda germanowa lub Schottky niż klasyczna krzemowa.
- W Polsce łatwiej uzyskać efekt przy mocnych nadajnikach średniofalowych niż przy przypadkowym drucie w oknie.
Skąd wziął się odbiornik kryształkowy i dlaczego nadal fascynuje
Historia tego układu zaczyna się w czasach, gdy radio dopiero wychodziło z laboratoriów do codziennego użytku. Pierwsze odbiorniki tego typu wykorzystywały galenę, czyli minerał siarczku ołowiu, a do kontaktu z kryształem służył cienki drucik zwany potocznie „kocim wąsikiem”. Dzisiaj rozwiązanie wydaje się surowe, ale właśnie w tym tkwi jego siła: minimalna liczba elementów i zaskakująco dużo fizyki w bardzo małej przestrzeni.
W praktyce dawny odbiornik kryształkowy był tani, łatwy do złożenia i dostępny dla hobbystów oraz początkujących użytkowników radia. Miał jednak jedną wyraźną wadę: był kapryśny i trudny do strojenia, a jego głośność zależała od jakości anteny, lokalizacji i samego detektora. To nie była elektronika „wygodna”, tylko elektronika oszczędna i sprytna, co dobrze tłumaczy, dlaczego wciąż wraca jako projekt edukacyjny.
Warto też od razu odczarować nazwę. Nie chodzi o „magiczne” kryształy, lecz o materiał półprzewodnikowy, który potrafił prostować sygnał radiowy. Z historycznego punktu widzenia to ważny krok między eksperymentem a praktycznym odbiorem audycji, a z dydaktycznego - świetny przykład, jak niewielki układ może wydobyć użyteczny sygnał z szumu otoczenia. Żeby zobaczyć, jak to się dzieje w środku, trzeba rozłożyć cały proces na kilka prostych etapów.
Jak działa taki odbiornik bez baterii
Podstawowa zasada jest prosta: antena zbiera energię z fali radiowej, obwód rezonansowy wybiera jedną częstotliwość, a dioda zamienia sygnał wysokiej częstotliwości na słyszalny dźwięk. Odbiornik nie wzmacnia sygnału aktywnie, więc korzysta wyłącznie z energii, którą dostarczy samo pole elektromagnetyczne. Dlatego działa tylko wtedy, gdy cały tor ma małe straty i jest dobrze dopasowany.
Obwód rezonansowy wybiera stację
Cewka i kondensator tworzą razem obwód rezonansowy, czyli układ, który „lubi” tylko wąski zakres częstotliwości. Obrót kondensatora zmienia pojemność, a tym samym częstotliwość strojenia. W praktyce oznacza to, że jednym ruchem możesz odrzucić większość zakłóceń i wyłuskać jedną stację z pasma. Im lepsza dobroć obwodu, tym ostrzejsze strojenie i lepsza selektywność.
Dioda odzyskuje dźwięk z fali nośnej
To właśnie detektor robi najważniejszą robotę. Dioda działa jak prostownik: przepuszcza sygnał w jednym kierunku, dzięki czemu z modulowanej fali radiowej zostaje obwiednia, czyli informacja audio. Ten etap nazywa się detekcją obwiedni. W praktyce duże znaczenie ma niski próg przewodzenia, dlatego diody germanowe i Schottky zwykle wypadają lepiej niż klasyczne diody krzemowe.
Przeczytaj również: IP68 - co oznacza i kiedy naprawdę chroni? Sprawdź!
Dlaczego słuchawki muszą być wysokoomowe

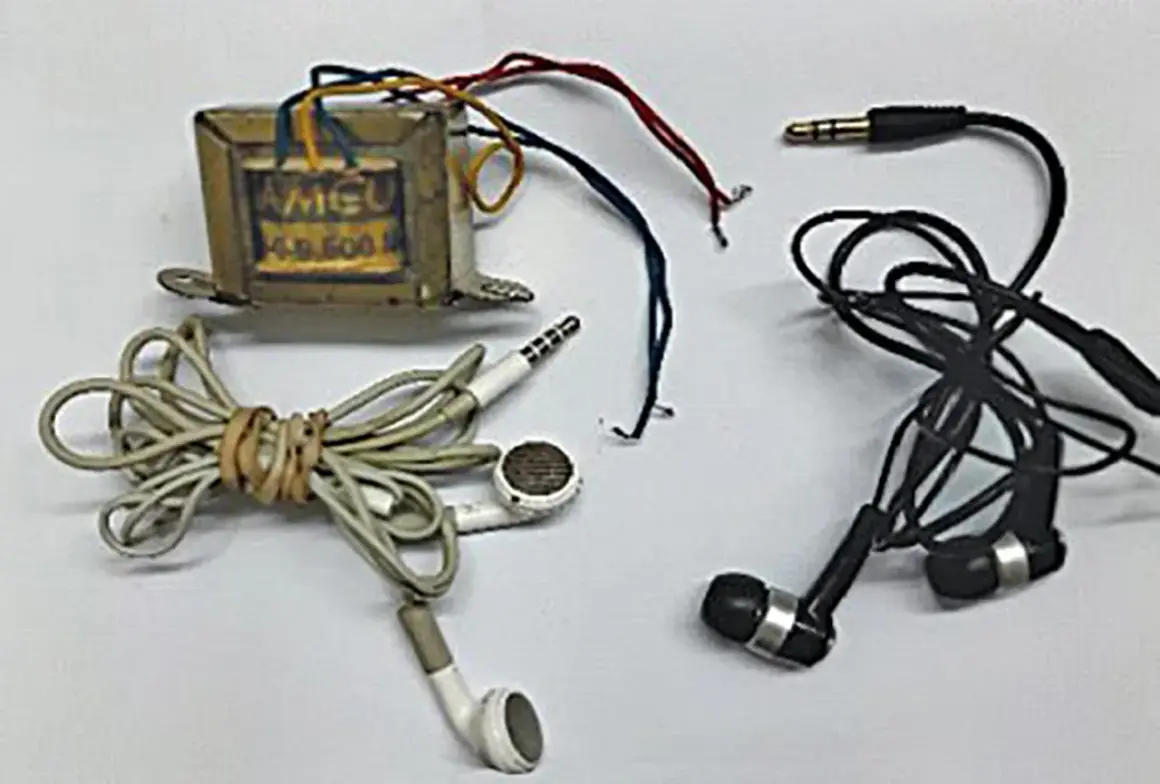

Skoro układ nie ma wzmacniacza, to każde dodatkowe obciążenie odbiera mu energię. Zwykłe słuchawki 16-32 Ω są zbyt „ciężkie” dla takiego źródła, więc efekt będzie mizerny albo żaden. Najlepiej sprawdzają się słuchawki lub wkładki o impedancji rzędu 2 kΩ i więcej, czasem nawet starsze słuchawki piezoelektryczne. To jeden z powodów, dla których początkujący często uznają projekt za niesprawny, choć problemem jest po prostu niepasujący odbiornik dźwięku.
Po zrozumieniu tych trzech etapów łatwiej przejść do rzeczy najpraktyczniejszej: z czego dokładnie zbudować prosty układ i które parametry naprawdę mają znaczenie.
Z czego składa się prosty układ i jakie wartości mają znaczenie
W najprostszym wariancie nie potrzebujesz wielu części, ale każda z nich musi być dobrana rozsądnie. Poniżej zestawiam elementy, od których najczęściej zależy powodzenie całego projektu.
| Element | Typowe wartości | Dlaczego jest ważny |
|---|---|---|
| Antenna | Około 10-20 m drutu rozwieszonego możliwie wysoko | Im dłuższa i wyżej poprowadzona, tym więcej energii dociera do układu. |
| Cewka | Około 200-300 µH dla pasma średnich fal | Razem z kondensatorem tworzy obwód strojący i decyduje o selektywności. |
| Kondensator zmienny | Najczęściej 200-500 pF | Umożliwia strojenie stacji bez wymiany elementów. |
| Dioda detekcyjna | Germanowa lub Schottky | Niski próg przewodzenia ułatwia pracę ze słabym sygnałem. |
| Słuchawki | Wysokoomowe, zwykle 2 kΩ lub więcej | Nie obciążają nadmiernie obwodu i pozwalają usłyszeć słaby dźwięk. |
| Uziemienie | Stabilne połączenie z punktem o niskiej rezystancji | Zamyka tor prądu i wyraźnie poprawia odbiór. |
Jeśli chcesz zbudować wersję bardziej kompaktową, możesz wykorzystać pręt ferrytowy zamiast dużej cewki powietrznej. To wygodne rozwiązanie w małych projektach, ale zwykle daje mniej „luźny” odbiór niż dobrze rozwieszona antena drutowa. Właśnie dlatego większość udanych konstrukcji zaczyna się od prostego układu i dopiero później przechodzi do miniaturyzacji.
Tak dobrane części prowadzą naturalnie do kolejnego kroku: montażu. Tu najłatwiej popełnić błędy, które potem wyglądają jak „wina schematu”, choć naprawdę wynikają z byle jakiego połączenia albo słabej anteny.
Jak zbudować prosty egzemplarz krok po kroku
Najrozsądniej zacząć od wersji możliwie prostej, bez komplikowania układu dodatkowymi transformatorami czy dodatkowymi filtrami. Chodzi o to, żeby najpierw usłyszeć działanie podstawowe, a dopiero potem poprawiać czułość i selektywność.
- Przygotuj antenę z kilku do kilkunastu metrów cienkiego, dobrze izolowanego przewodu i rozwieś ją możliwie wysoko.
- Zadbaj o uziemienie. W praktyce powinien to być punkt pewny i stabilny, a nie przypadkowy kontakt z czymś metalowym.

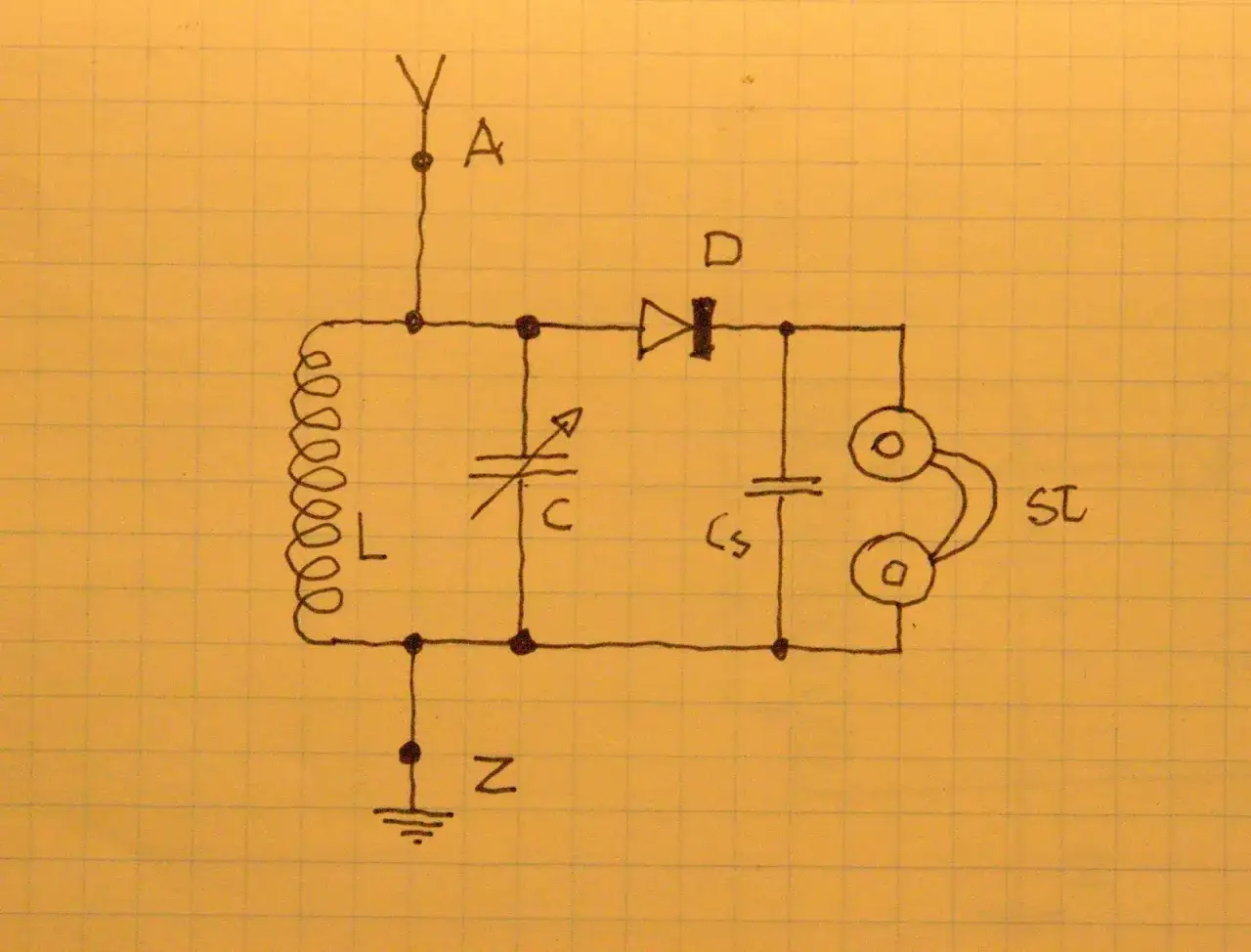

- Połącz cewkę z kondensatorem zmiennym tak, aby tworzyły obwód strojący dla pasma średnich fal.
- Do obwodu dołącz diodę germanową lub Schottky. Jeśli masz kilka egzemplarzy, testuj je, bo różnice między nimi bywają odczuwalne.
- Podłącz wysokoomowe słuchawki lub wkładkę piezoelektryczną. Zwykłe słuchawki niskoomowe prawie zawsze zawiodą.
- Uruchom układ przy silnej stacji, a potem powoli stroić kondensatorem, obserwując, gdzie pojawia się największy sygnał.
W tej konstrukcji przewody powinny być możliwie krótkie, a połączenia solidne. Każdy zbędny metr przewodu, każdy słaby styk i każdy dodatkowy opór odbiera układowi cenną energię. To mały projekt, ale wymaga porządku większego, niż wiele osób się spodziewa. Gdy odbiornik mimo to milczy albo gra bardzo słabo, problem zwykle da się zawęzić do kilku typowych przyczyn.
Dlaczego układ bywa cichy i jak go wyregulować
Najczęstszy błąd polega na tym, że ktoś zakłada, iż „skoro wszystko jest połączone, to powinno działać”. W praktyce ten odbiornik jest bezlitosny dla strat i niedopasowania. Jeśli sygnał jest słaby, a obciążenie zbyt duże, zamiast dźwięku dostajesz ciszę.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Całkowita cisza | Zbyt słaba antena, brak uziemienia, zła dioda albo brak stacji w zasięgu | Sprawdź połączenia, wydłuż antenę i wybierz mocniejszy nadajnik średniofalowy. |
| Dźwięk jest bardzo cichy | Słuchawki mają zbyt niską impedancję | Użyj słuchawek 2 kΩ+ albo wkładki piezoelektrycznej. |
| Stacje nakładają się na siebie | Obwód rezonansowy ma zbyt małą selektywność | Popraw jakość cewki, skróć przewody i ogranicz zbędne obciążenie układu. |
| Układ reaguje tylko na bardzo silne sygnały | Dioda ma za wysoki próg przewodzenia albo antena jest zbyt krótka | Przetestuj inną diodę i zapewnij lepsze warunki odbioru. |
| Pojawiają się zakłócenia i brum | Blisko pracują zasilacze impulsowe, ładowarki lub oświetlenie LED | Oddal układ od elektroniki domowej i testuj go w cichszym otoczeniu. |
W Polsce dodatkowym ograniczeniem bywa samo pasmo. Jeśli w twojej lokalizacji nie ma już mocnego sygnału AM, nawet dobrze złożony układ może wypaść skromnie. To nie zawsze oznacza awarię - czasem oznacza po prostu, że elektronika działa poprawnie, ale środowisko odbioru jest zbyt trudne. Wtedy najlepiej zacząć od najbliższych, silnych nadajników i dopiero później poprawiać detale konstrukcji.
Gdy już wiesz, co najczęściej blokuje odbiór, łatwiej spojrzeć na ten projekt szerzej. Ten prosty układ nie jest tylko zabawką techniczną - bardzo dobrze pokazuje, jak myśleć o energii w elektronice.
Czego ten projekt uczy o elektronice oszczędnej
Patrzę na odbiornik kryształkowy jak na skrajny przykład projektu niskoenergetycznego. Nie ma tu wzmacniacza, zasilacza ani układu, który nadrabia niedoskonałości większą mocą. Wszystko zależy od ograniczania strat, dopasowania elementów i sensownego wykorzystania energii, która już jest dostępna w eterze.
To myślenie bardzo dobrze pasuje do współczesnej elektroniki, także tej związanej z oszczędzaniem energii w domu. W instalacjach fotowoltaicznych, sterownikach czy systemach monitoringu również nie chodzi wyłącznie o to, żeby „dodać więcej mocy”. Często ważniejsze jest to, by mniej jej marnować, lepiej dopasować elementy i zredukować zbędne straty. Odbiornik bez baterii pokazuje tę zasadę w czystej postaci.
Jest jeszcze jedna cenna lekcja: prosty schemat nie gwarantuje prostego działania. W praktyce liczą się szczegóły mechaniczne, długość przewodu, jakość styków i odporność na zakłócenia. To dobry przykład dla każdego, kto lubi elektronikę, ale chce też rozumieć, dlaczego teoria bez wykonania bywa tylko połową sukcesu.
Jeśli potraktujesz ten projekt jak ćwiczenie z jakości sygnału, a nie tylko z lutowania, zyskasz więcej niż działający odbiornik. Zobaczysz, jak bardzo w elektronice liczy się bilans między źródłem, obciążeniem i stratami, a to zostaje w głowie na długo.
Co przygotować, żeby pierwszy test nie skończył się ciszą
Zanim zaczniesz testy, dobrze mieć pod ręką kilka rzeczy, które naprawdę zwiększają szansę na sukces:
- długi przewód antenowy rozwieszony możliwie wysoko;
- pewne uziemienie;
- diodę germanową i przynajmniej jedną alternatywę do porównania;
- wysokoomowe słuchawki lub wkładkę piezoelektryczną;
- kondensator zmienny o odpowiednim zakresie;
- cierpliwość przy strojeniu, bo ruch o kilka stopni potrafi zmienić wszystko.
Jeśli chcesz, żeby ten projekt faktycznie zagrał, zacznij od warunków odbioru, a dopiero potem dopieszczaj schemat. W prostych odbiornikach najwięcej daje porządna antena, właściwe dopasowanie i spokojne strojenie, nie zaś liczba dodatkowych elementów.
