Na obudowie kondensatora zwykle mieści się tylko kilka znaków, ale to wystarczy, żeby odczytać pojemność, napięcie pracy, tolerancję, polaryzację i czasem datę produkcji. W tym poradniku porządkuję napisy i kody na kondensatorach tak, żeby dało się je odczytać bez zgadywania, również wtedy, gdy chodzi o małe elementy SMD w zasilaczach, falownikach czy sterownikach. Pokazuję też, gdzie najczęściej pojawiają się pomyłki i jak bezpiecznie dobrać zamiennik.
Najpierw sprawdź pojemność, napięcie i biegunowość
- Najważniejszy jest typ kondensatora, bo ceramiczny, elektrolityczny i tantalowy opisuje się inaczej.
- Pojemność bywa zapisana jako 104, 4n7, 1µ0 albo pełnym tekstem w µF.
- Napięcie znamionowe i temperatura pracy często decydują bardziej o trwałości niż sama pojemność.
- Polaryzacja ma znaczenie w elektrolitach i tantalach, a znak paska nie zawsze oznacza to samo.
- Przy zamienniku warto sprawdzić też ESR, prąd tętnień, wymiary i rozstaw wyprowadzeń.
Jak czytać oznaczenia kondensatorów bez zgadywania
Ja zwykle zaczynam od prostego pytania: czy mam przed sobą element z pełnym nadrukiem, czy tylko skrócony kod? W dużych kondensatorach elektrolitycznych często widać pojemność, napięcie i znak biegunowości, a w małych SMD bywa tylko fragment oznaczenia albo nic. Dlatego najpierw rozpoznaj rodzinę elementu, a dopiero potem interpretuj cyfry i litery.
| Typ kondensatora | Co zwykle widać na obudowie | Na co uważać |
|---|---|---|
| Ceramiczny MLCC | 3- lub 4-cyfrowy kod, czasem brak nadruku | Małe obudowy często nie mają żadnych napisów, więc trzeba sięgać do dokumentacji |
| Aluminiowy elektrolityczny | Pojemność w µF, napięcie w V, pasek biegunowości, seria, data | Pasek zazwyczaj wskazuje minus, ale to nie jest reguła dla wszystkich typów |
| Tantalowy lub polimerowy | Kod pojemności, napięcie, znak polaryzacji, czasem kod serii | Tu łatwo pomylić stronę dodatnią i ujemną |
| Filmowy | Pełniejszy opis, klasa klimatyczna, tolerancja, czasem kod partii | Oznaczenie bywa rozbite na kilka linii, więc trzeba czytać je razem |
Kiedy już wiadomo, z jakim typem masz do czynienia, można przejść do samej pojemności, bo to najczęściej pierwszy kod, który trzeba rozszyfrować.
Jak odczytać pojemność z kodów i skrótów

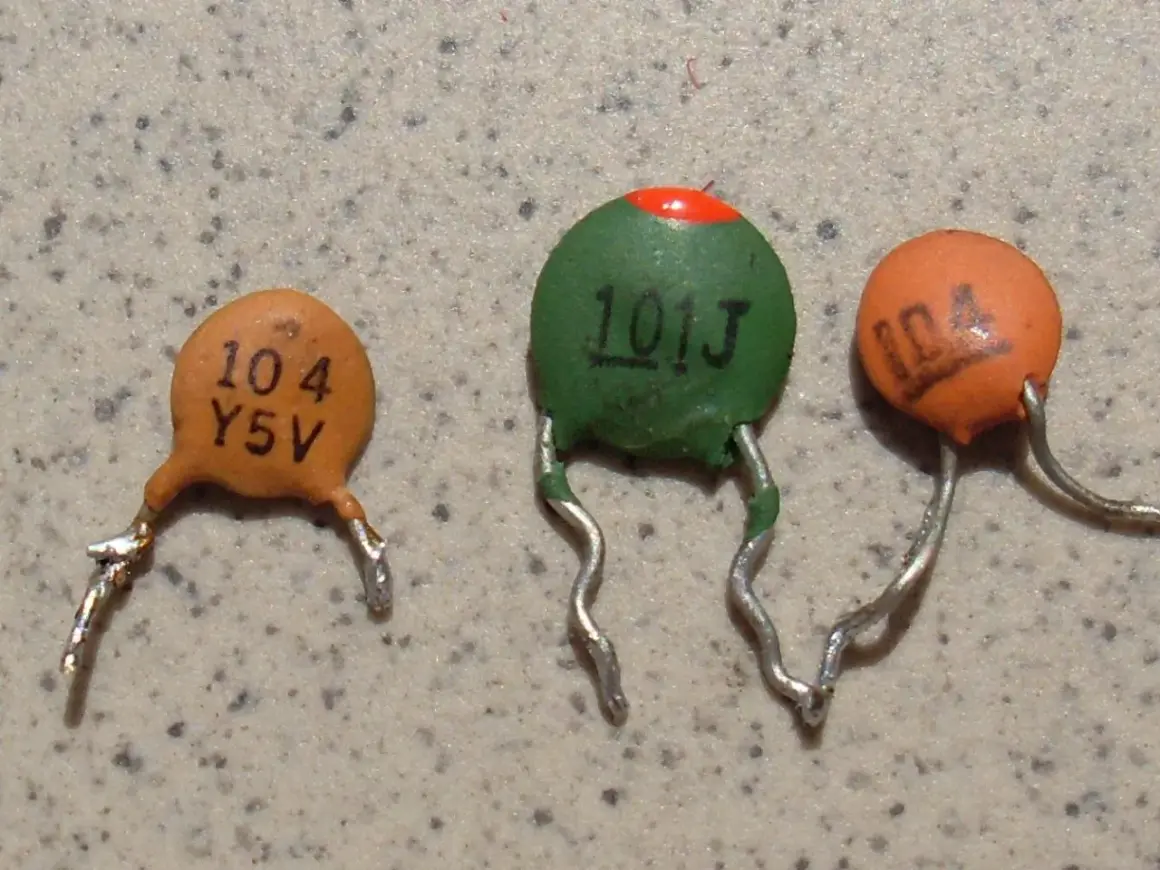

W praktyce spotkasz trzy najczęstsze zapisy. Pierwszy to kod trzycyfrowy, drugi to zapis z literą zastępującą przecinek, a trzeci to pełny opis z jednostką. Ja zawsze liczę to w pikofaradach, a potem dopiero zamieniam na nF albo µF, bo to zmniejsza ryzyko pomyłki.
| Zapis | Co oznacza | Przykład |
|---|---|---|
| 104 | 10 × 104 pF = 100 000 pF = 100 nF | Typowy ceramiczny kondensator odsprzęgający |
| 473 | 47 × 103 pF = 47 000 pF = 47 nF | Częsty w filtrach i prostych układach sygnałowych |
| 222 | 22 × 102 pF = 2200 pF = 2,2 nF | Mała pojemność do układów taktujących i filtracji |
| 4n7 | 4,7 nF | Litera n zastępuje przecinek dziesiętny |
| 1µ0 | 1,0 µF | Spotykane w filmowych i większych elementach SMD |
| 3p3 | 3,3 pF | Bardzo mała pojemność, często w torach HF |
Najważniejsza pułapka jest banalna, ale droga w skutkach: 104 to nie 104 µF, tylko 100 nF. W małych kondensatorach ceramicznych taki błąd zdarza się zaskakująco często, bo człowiek widzi cyfry, ale nie widzi jednostki. Po odczytaniu pojemności trzeba od razu sprawdzić napięcie, tolerancję i temperaturę pracy, bo to one decydują, czy element faktycznie nada się do układu.
Napięcie, tolerancja i temperatura decydują o bezpiecznym doborze
Pojemność to tylko połowa informacji. Jeśli kondensator ma za niskie napięcie znamionowe, zbyt luźną tolerancję albo niewłaściwą klasę temperaturową, będzie poprawny tylko na papierze. W zasilaczach impulsowych, falownikach i sterownikach PV patrzę na te parametry bardzo chłodno, bo tam margines bezpieczeństwa szybko znika.
| Parametr | Najczęstsze oznaczenie | Co to znaczy w praktyce |
|---|---|---|
| Napięcie znamionowe | 16V, 25V, 50V, 100V, czasem 6V3 | Element powinien pracować z zapasem względem napięcia obwodu i szpilek |
| Tolerancja | J, K, M, czasem wartość w pF | Określa rozrzut pojemności względem wartości nominalnej |
| Temperatura pracy | 85°C, 105°C, 125°C | Im wyższa, tym lepiej w gorącym wnętrzu zasilacza lub falownika |
| Klasa dielektryka | C0G/NP0, X7R, X5R | Wskazuje stabilność pojemności i zakres temperatur |

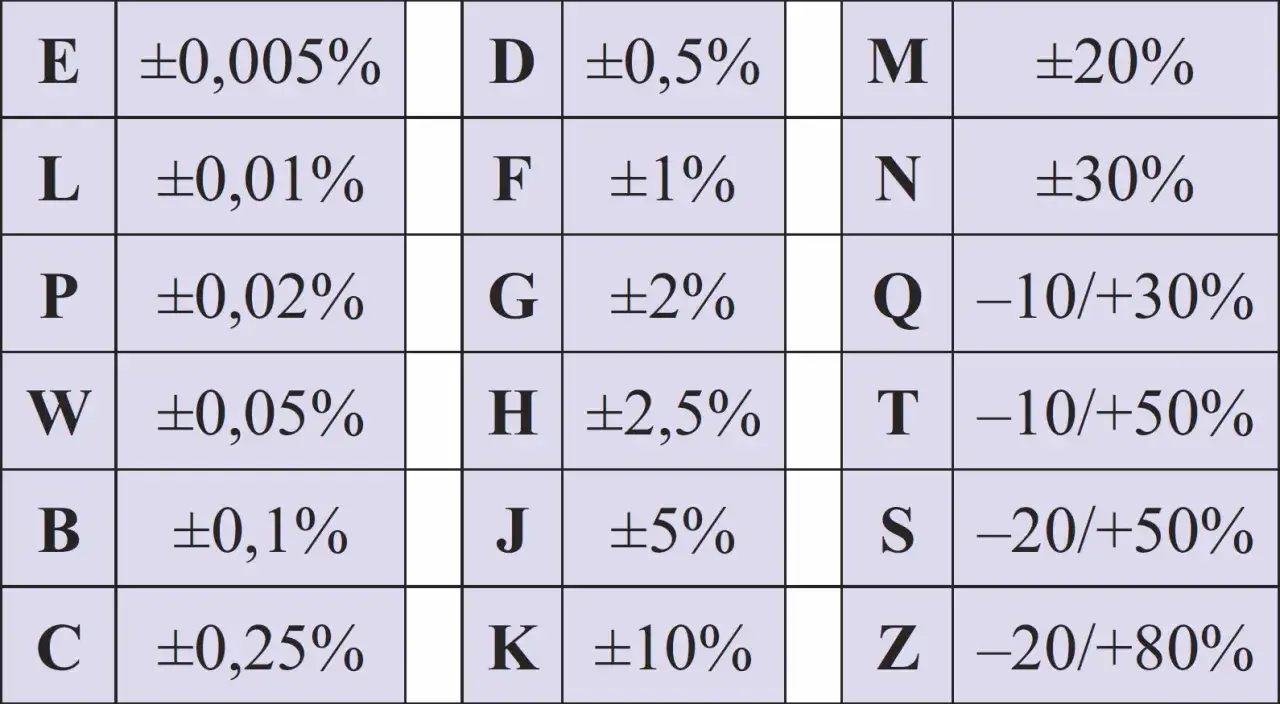

W tolerancjach najczęściej spotykam proste kody: J = ±5%, K = ±10%, M = ±20%. W ceramicznych kondensatorach dochodzi jeszcze klasa dielektryka: C0G/NP0 jest bardzo stabilny, X7R sprawdza się szeroko, a X5R bywa kompromisem między rozmiarem i ceną. Przy elektrolitach zwracam też uwagę na datę produkcji, bo sama pojemność nie mówi nic o tym, ile element leżał w magazynie i w jakich warunkach był przechowywany.
Gdy parametry elektryczne się zgadzają, pozostaje najgroźniejsza rzecz: polaryzacja.
Polaryzacja i biegunowość nie są oznaczane tak samo
To jedna z tych rzeczy, które warto zapamiętać raz, a dobrze. W aluminiowych kondensatorach elektrolitycznych pasek na obudowie najczęściej wskazuje minus. W tantalowych bywa odwrotnie: pasek lub znak na obudowie może oznaczać plus. Ja nigdy nie zakładam, że pasek znaczy to samo w każdym typie, bo to prosta droga do uszkodzenia elementu.
- W kondensatorach aluminiowych pasek zwykle oznacza stronę ujemną.
- W tantalowych i części polimerowych pasek może wskazywać dodatnią elektrodę.
- Kondensatory ceramiczne i filmowe są najczęściej niepolaryzowane.
- Na płytce drukowanej warto sprawdzić też nadruk przy padach, bo projektant zwykle zaznacza biegunowość.
- Odwrócenie polaryzacji może skończyć się grzaniem, wyciekiem elektrolitu albo zwarciem.
W praktyce jeden rzut oka na obudowę nie wystarcza. Patrzę na kształt wyprowadzeń, nadruk na PCB i opis w dokumentacji, bo to zestaw informacji, który ogranicza ryzyko błędu. To prowadzi do ważnego rozróżnienia między rodzinami kondensatorów, bo oznaczenia na obudowie i w dokumentacji nie są identyczne.
Jak różnią się oznaczenia w praktyce między typami kondensatorów
Ten sam parametr może być zapisany zupełnie inaczej w zależności od konstrukcji. Właśnie dlatego nie lubię uczyć się kondensatorów „na pamięć” z jednego przykładu. Lepsze jest rozumienie reguły i od razu patrzenie, do jakiej rodziny należy element.
| Typ | Najczęstsze oznaczenia | Co jest najważniejsze | Na co patrzę przy doborze |
|---|---|---|---|
| Ceramiczny MLCC | 104, 222, 4n7, czasem brak nadruku | Pojemność i klasa dielektryka | Napięcie, stabilność temperaturowa, rozmiar obudowy |
| Aluminiowy elektrolityczny | 1000µF 25V, pasek biegunowości, data | Pojemność, napięcie i temperatura | ESR, prąd tętnień, żywotność, średnica i wysokość |
| Tantalowy / polimerowy | µF, V, kod serii, znak polaryzacji | Polaryzacja i zapas napięcia | Prąd udarowy, derating napięciowy, stabilność |
| Filmowy | Pełny opis, tolerancja, klasa klimatyczna, lot code | Stabilność i odporność na warunki pracy | Napięcie AC/DC, wymiary, samonaprawianie dielektryka |
W układach mocy, zwłaszcza w zasilaczach impulsowych i falownikach, najwięcej problemów sprawiają elektrolity. Tam sam nadruk 100 µF nic nie mówi o jakości zamiennika, jeśli pominiesz ESR, czyli rezystancję szeregową zastępczą, oraz prąd tętnień. To właśnie te dwa parametry często decydują, czy zasilacz będzie pracował stabilnie i cicho, czy zacznie się grzać i pulsować.
Najwięcej błędów widzę właśnie wtedy, gdy ktoś zna teorię, ale pomija jeden z tych szczegółów.
Najczęstsze pomyłki przy odczycie i wymianie elementu
- Mylenie kodu pojemności z wartością w mikrofaradach. 104 to 100 nF, a nie 104 µF.
- Odczytanie 6V3 jako 63 V. Ten zapis zwykle oznacza 6,3 V i jest bardzo częsty w małych elementach.
- Założenie, że pasek zawsze oznacza minus. W tantalach i części polimerów znaczenie może być inne.
- Dobór tylko po pojemności. Kondensator może mieć właściwe µF, ale za niskie napięcie albo złą temperaturę pracy.
- Ignorowanie ESR w zasilaczu impulsowym. To jeden z najczęstszych powodów szybkiego powrotu awarii.
- Pomijanie wymiarów i rasteru wyprowadzeń. Nawet dobry zamiennik nie wejdzie mechanicznie na płytkę.
- Wymiana kondensatora polaryzowanego na niepolaryzowany bez analizy układu. Taki ruch bywa możliwy, ale nie wolno robić go automatycznie.
Z tego powodu przed montażem dobrze jest przejść przez krótki check-list zamiast ufać jednemu nadrukowi. Wtedy nawet przy naprawie płyty sterującej, zasilacza czy przetwornicy w instalacji PV ryzyko błędu mocno spada.
Co sprawdzam przed wlutowaniem zamiennika
Ja przed wymianą idę zawsze tą samą kolejnością, bo ona po prostu działa:
- sprawdzam typ kondensatora i jego polaryzację;
- porównuję pojemność z wartością nominalną i tolerancją;
- dobieram napięcie z zapasem, a nie na styk;
- sprawdzam temperaturę pracy, a w układach mocy także ESR i prąd tętnień;
- porównuję średnicę, wysokość, raster i sposób montażu;
- jeśli to możliwe, porównuję oznaczenie serii lub numer katalogowy z dokumentacją producenta.
W praktyce najbezpieczniej traktować kondensator jako zestaw parametrów, a nie jeden napis. Jeśli pojemność, napięcie, temperatura i biegunowość zgadzają się z aplikacją, zamiennik ma szansę działać poprawnie. Gdy chodzi o gorące urządzenia, takie jak falowniki, przetwornice i zasilacze, ja zwykle wybieram element o lepszym marginesie termicznym i nie oszczędzam na jakości, bo to właśnie tam drobny błąd potrafi wrócić po kilku tygodniach.
