W elektrochemii najwięcej zamieszania robi właśnie znak anody. Na pytanie, czy anoda to plus czy minus, odpowiadam od razu: zależy od rodzaju ogniwa, bo anoda jest definiowana przez utlenianie, a nie przez stały biegun.
To rozróżnienie ma znaczenie przy bateriach, akumulatorach, ładowaniu i układach zasilania w elektronice. Gdy raz zrozumiesz różnicę między ogniwem galwanicznym a elektrolitycznym, przestajesz zgadywać i od razu widzisz, gdzie płyną elektrony oraz który biegun jest dodatni.
Najkrótsza odpowiedź brzmi: znak anody zależy od pracy ogniwa
- w ogniwie galwanicznym anoda jest ujemna, bo zachodzi na niej utlenianie i elektrony wypływają do obwodu,
- w ogniwie elektrolitycznym anoda jest dodatnia, bo zewnętrzne źródło wymusza przebieg reakcji w przeciwną stronę,
- zasada „anoda = utlenianie, katoda = redukcja” nie zmienia się nigdy,
- w akumulatorze znak elektrod może się odwracać między rozładowaniem a ładowaniem,
- w elektronice nie myl oznaczeń baterii z oznaczeniami diody lub LED, bo tam obowiązuje inny kontekst.
Dlaczego znak anody nie jest stały
Ja zapamiętuję to tak: anoda to miejsce utleniania, a katoda to miejsce redukcji. Jeśli reakcja zachodzi samorzutnie, jak w klasycznym ogniwie galwanicznym, anoda oddaje elektrony i ma znak minus. Jeśli reakcja jest wymuszana przez zewnętrzne źródło, jak w elektrolizie lub przy ładowaniu akumulatora, ten sam termin anoda nadal oznacza utlenianie, ale biegun może mieć znak plus.
To właśnie dlatego samo pytanie o biegun dodatni i ujemny jest trochę podchwytliwe. W chemii patrzy się na kierunek reakcji, a w praktyce instalacyjnej na to, czy układ oddaje energię, czy ją pobiera. Gdy to rozdzielisz, definicje przestają się gryźć. Żeby zobaczyć to wyraźniej, trzeba porównać dwa podstawowe typy ogniw.
Ogniwo galwaniczne i elektrolityczne nie zachowują się tak samo
Największa różnica między tymi układami dotyczy źródła energii. W ogniwie galwanicznym reakcja redoks przebiega samorzutnie, więc energia chemiczna zamienia się w elektryczną. W ogniwie elektrolitycznym potrzebujesz zasilacza, który „pcha” reakcję pod prąd.
| Typ układu | Rola anody | Polaryzacja anody | Co dzieje się z elektronami |
|---|---|---|---|
| Ogniwo galwaniczne, bateria podczas rozładowania | utlenianie | ujemna | elektrony wypływają z anody do obwodu |
| Ogniwo elektrolityczne, ładowanie akumulatora | utlenianie | dodatnia | elektrony są wymuszane przez źródło zewnętrzne |
| Wspólna reguła | anoda zawsze jest stroną utleniania | zależy od trybu pracy | kierunek reakcji decyduje o znaku, nie sama nazwa elektrody |

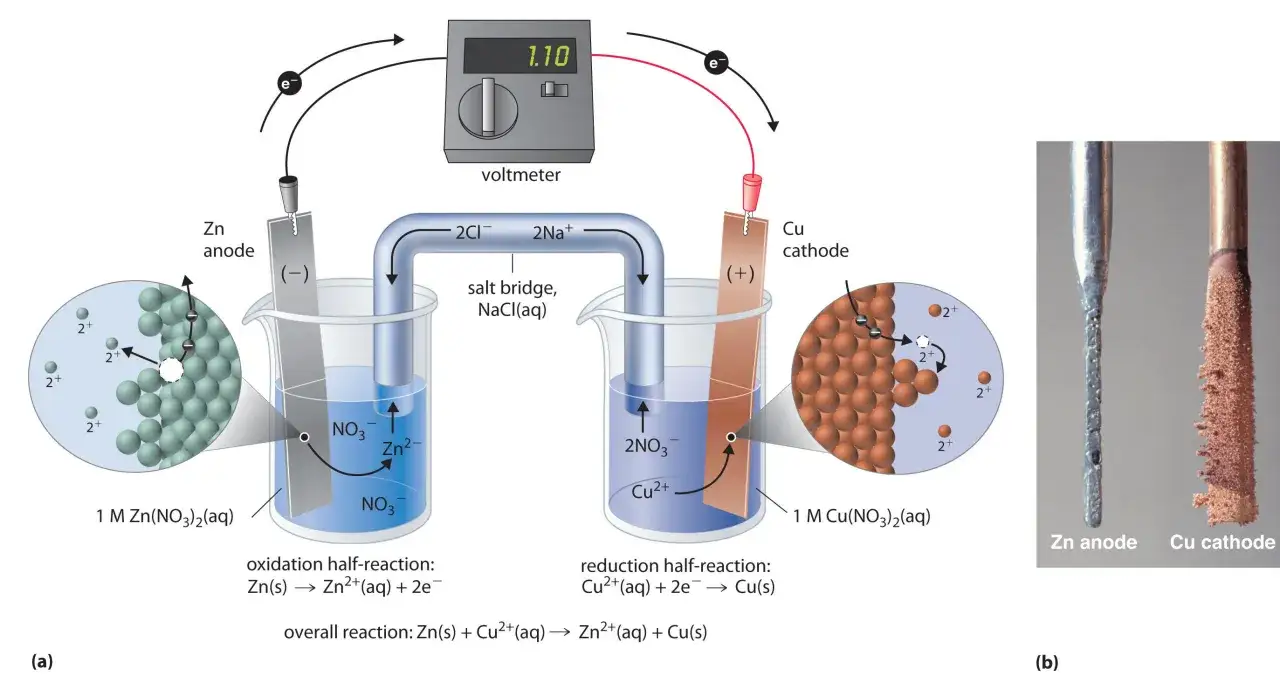

W klasycznym ogniwie Daniella, czyli układzie cynkowo-miedziowym, cynk jest anodą, bo łatwo się utlenia: oddaje elektrony i przechodzi do roztworu jako Zn²⁺. Miedź jest katodą, bo tam zachodzi redukcja jonów miedzi. Taki układ daje około 1,10 V, więc dobrze pokazuje, że napięcie nie wynika z etykiety „plus” lub „minus”, tylko z różnicy potencjałów między półogniwami. Z tej różnicy wynika też sposób, w jaki rozpoznaję anodę bez zgadywania.
Jak rozpoznać anodę krok po kroku
Jeśli nie chcę zgadywać, przechodzę przez prostą kolejność. Najpierw sprawdzam, gdzie zachodzi utlenianie. Potem pytam, czy układ pracuje sam, czy jest zasilany z zewnątrz. Dopiero na końcu przypisuję znak biegunowi.
- Znajdź reakcję, w której dana substancja oddaje elektrony.
- Ten elektrodowy obszar to anoda.
- Jeśli układ oddaje energię, anoda zwykle ma znak ujemny.
- Jeśli układ jest napędzany z zewnątrz, anoda może mieć znak dodatni.
- Przy akumulatorach zawsze sprawdzaj, czy mówisz o ładowaniu, czy o rozładowaniu.
Przeczytaj również: Moc RMS - Jak zrozumieć i dobrać sprzęt audio? Uniknij błędów.
Przykład z ogniwa Daniella
W układzie Zn/Cu cynk utlenia się do jonów Zn²⁺, więc to on jest anodą. Elektrony biegną przez przewód do miedzi, gdzie zachodzi redukcja. Taki przykład jest dobry, bo pokazuje najważniejszą rzecz: anoda nie „jest plusem” z definicji, tylko z konkretnego przebiegu reakcji. Gdy już to widzę na jednym prostym przykładzie, dużo łatwiej przechodzę do bardziej złożonych układów.
Najczęstsze błędy przy bateriach, akumulatorach i diodach
W praktyce najwięcej pomyłek bierze się z mieszania trzech różnych kontekstów: chemii, elektroniki i oznaczeń na obudowie. Ja najczęściej widzę cztery błędy.
- Zakładanie, że anoda zawsze jest dodatnia. To działa w niektórych układach, ale nie w elektrochemii jako całości.
- Mylenie kierunku elektronów z kierunkiem prądu umownego. Elektrony płyną od anody do katody, a prąd umowny odwrotnie.
- Przenoszenie reguł z diod i LED na ogniwa chemiczne. W półprzewodnikach nomenklatura jest stała, ale to inny mechanizm niż w baterii.
- Ignorowanie trybu pracy akumulatora. Podczas ładowania i rozładowania rola elektrod może się odwracać.
Właśnie tu przydaje się chłodna dyscyplina: najpierw ustalasz, jaki to element i jak pracuje, a dopiero potem mówisz o znakach. Dzięki temu nie pomylisz prostego schematu z rzeczywistą reakcją. To szczególnie ważne, gdy wchodzisz z poziomu teorii w instalacje pracujące z energią z paneli i magazynem.
Co to oznacza w fotowoltaice i magazynach energii
Przy instalacjach PV najczęściej interesuje nas nie sama etykieta anody, tylko to, czy bateria lub magazyn energii właśnie oddaje energię, czy ją przyjmuje. W codziennej pracy serwisowej najbezpieczniej trzymać się oznaczeń zacisków, dokumentacji producenta i schematu połączeń, a nie zgadywać na podstawie samego słowa „anoda”.
To szczególnie ważne przy magazynach energii i układach z ładowaniem z regulatora MPPT, gdzie jeden błąd polaryzacji może zatrzymać pracę zabezpieczeń albo uszkodzić elementy po stronie DC. Sama zasada elektrochemiczna jest prosta, ale wykonanie musi być już bardzo konkretne: sprawdzasz typ ogniwa, tryb pracy i opis wyprowadzeń.
| Sytuacja | Na co patrzę | Co z tego wynika |
|---|---|---|
| Rozładowanie akumulatora | kierunek oddawania energii | anoda zwykle jest ujemna |
| Ładowanie akumulatora | źródło zewnętrzne | anoda może być dodatnia |
| Serwis instalacji PV | zaciski + i -, instrukcja, zabezpieczenia | nie opieram się na samym nazewnictwie chemicznym |
W praktyce to oszczędza najwięcej czasu. Zamiast rozstrzygać teorię przy skrzynce przyłączeniowej, od razu widzisz, czy układ jest aktywnie ładowany, czy pracuje jak źródło zasilania. I właśnie do tego warto sprowadzić cały temat, bo wtedy odpowiedź staje się użyteczna, a nie tylko poprawna definicyjnie.
Jedna reguła, która porządkuje temat bez wyjątków na pamięć
Jeśli mam zostawić tylko jedną zasadę, to tę: szukaj utleniania, nie koloru przewodu. Gdy wiesz, gdzie elektrony są oddawane, masz anodę. Gdy wiesz, gdzie są przyjmowane, masz katodę.
W elektrochemii to wystarcza w większości sytuacji. A gdy pracujesz z baterią, akumulatorem albo układem zasilania w instalacji PV, sprawdzaj jeszcze tryb pracy, bo właśnie on decyduje, czy dana elektroda jest w danym momencie biegunem dodatnim, czy ujemnym.
