Kabel YAKY to jedno z tych rozwiązań, które wygląda niepozornie, a w praktyce decyduje o tym, czy zasilanie będzie bezpieczne, trwałe i opłacalne. To kabel do stałych instalacji niskiego napięcia, często wybierany tam, gdzie trasa biegnie w ziemi, na zewnątrz albo między budynkami.
W tym tekście wyjaśniam, co oznacza jego symbolika, kiedy ma sens względem kabli miedzianych, jak dobrać przekrój i na co uważać przy układaniu. Dorzucam też praktyczny kontekst dla domu, firmy i fotowoltaiki, bo właśnie tam takie decyzje najczęściej przekładają się na realne koszty i spokój na lata.
Najważniejsze informacje o kablu YAKY
- YAKY to kabel elektroenergetyczny z aluminiowymi żyłami, izolacją PVC i czarną powłoką odporną na UV.
- Pracuje przy 0,6/1 kV, a w katalogach producentów podaje się temperaturę pracy do +70°C.
- Jest przeznaczony do układania na stałe: w ziemi, w kanałach, wewnątrz i na zewnątrz budynków, a nawet pod wodą.
- Oznaczenie żo oznacza żyłę ochronną, czyli przewód zielono-żółty.
- Najczęstszy błąd to dobór wyłącznie po cenie metra, bez sprawdzenia prądu, długości trasy i spadku napięcia.
- W fotowoltaice YAKY przydaje się głównie po stronie AC, nie jako standardowy kabel do stringów DC.
Jak czytać oznaczenie YAKY
W katalogu TELE-FONIKI Kable ten przewód opisano jako kabel z żyłami aluminiowymi, izolacją PVC i powłoką PVC. W praktyce oznacza to prostą rzecz: to kabel elektroenergetyczny do przesyłu energii, a nie przewód do zastosowań ruchomych czy sygnałowych.
| Element oznaczenia | Znaczenie | Co to daje w praktyce |
|---|---|---|
| K | Kabel elektroenergetyczny | Służy do zasilania odbiorników i obiektów, a nie do sterowania lub transmisji danych. |
| A | Żyły aluminiowe | Kabel jest lżejszy i zwykle tańszy od miedzianego, ale przy tej samej mocy często wymaga większego przekroju. |
| Y | Izolacja PVC | Izolacja chroni żyły i dobrze sprawdza się w typowych instalacjach stałych. |
| Y | Powłoka PVC | Dodatkowa osłona kabla, ważna przy prowadzeniu w ziemi, kanałach i na zewnątrz. |
| żo | Żyła ochronna | Wersja z przewodem zielono-żółtym, przydatna tam, gdzie instalacja wymaga przewodu PE w kablu. |
W opisach technicznych pojawiają się też normy, przede wszystkim IEC 60502-1 oraz EN 60228. Dla użytkownika oznacza to tyle, że konstrukcja i klasy żył są uporządkowane według znanych zasad, a nie według dowolnej interpretacji producenta. Gdy to już jasne, łatwiej ocenić, gdzie taki kabel naprawdę pracuje najlepiej.
Gdzie YAKY sprawdza się najlepiej
NKT podaje, że kabel YAKY jest przeznaczony do układania na stałe, również bezpośrednio w ziemi i w obudowach betonowych. To od razu ustawia go w konkretnej roli: ma pracować stabilnie, przez długi czas, bez częstego ruszania i bez presji typowej dla przewodów elastycznych.
- Trasy między budynkami - garaż, warsztat, budynek gospodarczy, altana techniczna, pompa czy brama.
- Instalacje zewnętrzne - tam, gdzie kabel musi znosić UV, wilgoć i zmienne temperatury.
- Ułożenie w ziemi - jedna z najbardziej naturalnych aplikacji dla tego typu kabla.
- Kanały kablowe i obudowy betonowe - gdy potrzebna jest trwała, osłonięta trasa zasilająca.
- Instalacje stałe w obiektach - szczególnie tam, gdzie nie planuje się późniejszego przepinania linii.
Ja patrzę na YAKY przede wszystkim jak na kabel do zadań „infrastrukturalnych”, a nie domowych półśrodków. To rozwiązanie ma sens wtedy, gdy ważniejsza jest trwałość trasy niż maksymalna elastyczność przewodu. Na tym tle szczególnie wyraźnie widać różnicę między YAKY a miedzianym YKY.

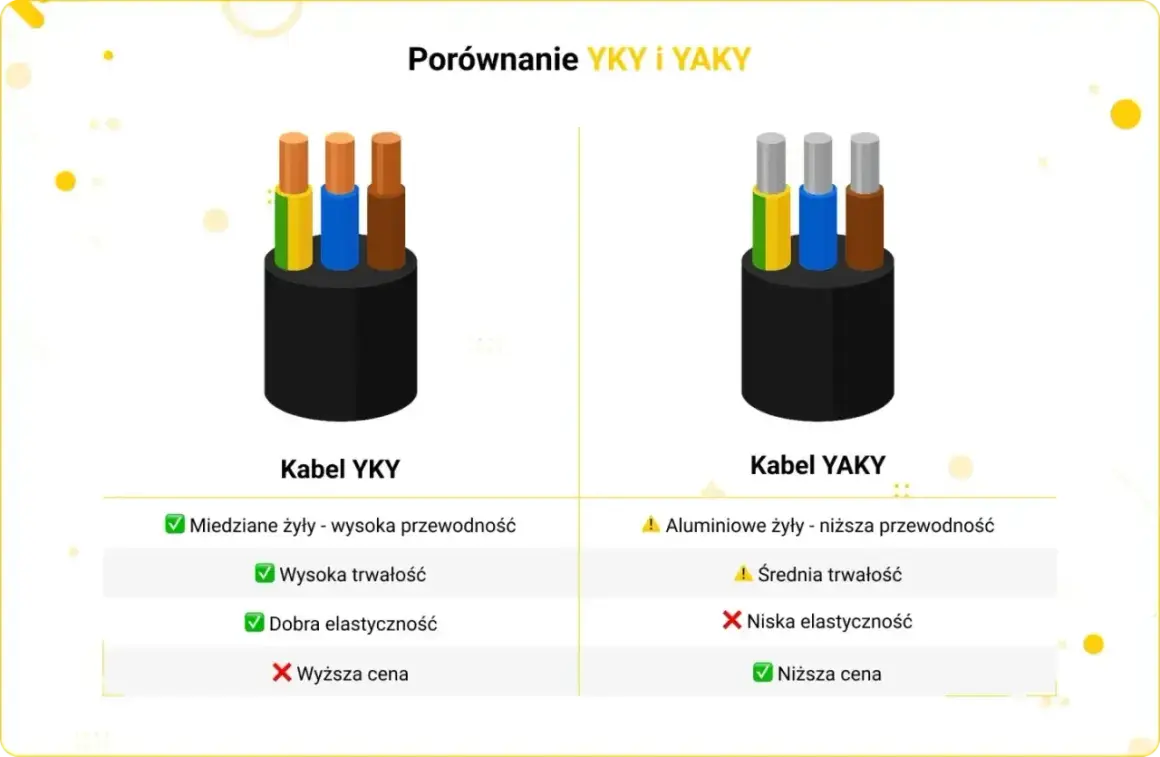

YAKY czy YKY w praktyce
Jeśli ktoś porównuje te dwa typy tylko po nazwie, łatwo wpaść w pułapkę. Oba są kablami do instalacji stałych, oba pracują w podobnym zakresie napięć i temperatur, ale różnią się materiałem żył, masą, ceną i zachowaniem przy większych przekrojach.
| Cecha | YAKY | YKY | Co z tego wynika |
|---|---|---|---|
| Materiał żył | Aluminium | Miedź | YAKY zwykle wygrywa ceną i masą, YKY kompaktowością. |
| Waga kabla | Zwykle niższa | Zwykle wyższa | Dłuższe odcinki YAKY łatwiej prowadzić i transportować. |
| Przekrój dla tej samej mocy | Często większy | Często mniejszy | Przy ograniczonej przestrzeni miedź bywa wygodniejsza. |
| Koszt metra | Zwykle niższy | Zwykle wyższy | Przy długich trasach różnica w budżecie bywa znacząca. |
| Osprzęt | Wymaga poprawnego doboru końcówek do aluminium | Standardowy osprzęt miedziany | Przy YAKY nie wolno traktować zakończeń „na oko”. |
| Najlepsze zastosowanie | Długie, stałe trasy zasilające | Gdy liczy się mniejszy przekrój i większa zwartość układu | Dobór zależy od projektu, a nie od samej ceny kabla. |
W katalogach producentów dla obu rodzin spotkasz podobne warunki pracy, ale decyzja zakupowa i tak sprowadza się do bilansu: prąd, długość trasy, spadek napięcia, rodzaj osprzętu i sposób prowadzenia. Jeśli te elementy są policzone, YAKY często okazuje się rozsądnym i ekonomicznym wyborem. Sama nazwa nie wystarczy, dlatego kolejny krok to już dobór konkretnego przekroju.
Jak dobrać przekrój i liczbę żył
W katalogach trafiają się przekroje od 1x16 mm² aż do 1x500 mm², a w wersjach wielożyłowych również szeroki zakres od małych instalacji po duże zasilania. To pokazuje jedno: YAKY nie jest kablem „uniwersalnym”, tylko rodziną rozwiązań, z których trzeba wybrać właściwy wariant.
- Najpierw policz prąd obciążenia. Bez tego każdy wybór jest tylko zgadywaniem.
- Potem sprawdź długość trasy. Im dłuższy odcinek, tym ważniejszy staje się spadek napięcia.
- Określ sposób ułożenia. Inne warunki ma kabel w ziemi, inne w kanale, a jeszcze inne na zewnątrz w powietrzu.
- Wybierz liczbę żył. Do typowych układów trafiają się warianty 1-, 3-, 4- i 5-żyłowe, z wersją żo tam, gdzie potrzebna jest żyła ochronna.
- Sprawdź warunki zwarciowe. Kabel musi przetrwać awarię bez uszkodzenia, a nie tylko zwykłą pracę.
- Zostaw zapas pod przyszłą rozbudowę. To szczególnie ważne w firmach i przy instalacjach związanych z OZE.
Jeśli chcesz uproszczonej heurystyki, to patrzę tak: krótsze odcinki pomocnicze zwykle nie wymagają bardzo dużych przekrojów, ale przy zasilaniach między budynkami i przy dłuższych trasach szybko wchodzisz w grę większych kabli. Dobry projektant nie dobiera przekroju „na oko”, tylko z kalkulatorem i kartą katalogową. Nawet dobrze dobrany kabel można jednak zepsuć złym montażem, dlatego warto zatrzymać się jeszcze przy układaniu i odbiorze.
Na co uważać przy układaniu i odbiorze
Najczęstsze błędy nie są spektakularne. To raczej drobiazgi, które zbierają się w problem: za mały promień gięcia, zbyt niska temperatura montażu, zbyt mocne naciągnięcie albo źle dobrane zakończenia. Katalogowo YAKY pracuje w zakresie od -30°C do +70°C, ale przy układaniu trzeba pamiętać o minimalnej temperaturze montażu -5°C.
| Błąd | Co może się stać | Jak tego unikam |
|---|---|---|
| Zbyt mały promień gięcia | Uszkodzenie izolacji albo powłoki, później awarie przy pracy | Trzymam się wartości 15 x D dla kabli jednożyłowych i 12 x D dla wielożyłowych. |
| Układanie na zimno poniżej zalecanego minimum | Kabel jest sztywny i łatwiej go mikrouszkodzić | Zapewniam właściwe warunki montażu albo aklimatyzuję materiał. |
| Zbyt mocne ciągnięcie | Odkształcenie żył i problemy przy długiej eksploatacji | Kontroluję siłę naciągu i tor prowadzenia kabla. |
| Brak zabezpieczenia trasy | Uszkodzenia mechaniczne, szczególnie w ziemi i przy przejściach przez konstrukcje | Stosuję osłony, ochronę mechaniczną i poprawne przejścia przez przegrody. |
| Brak pomiarów po ułożeniu | Usterka wychodzi dopiero po uruchomieniu instalacji | Sprawdzam ciągłość, izolację i poprawność połączeń przed oddaniem do pracy. |
W kartach technicznych pojawia się też napięcie probiercze 3,5 kV AC przez 5 minut, co dobrze pokazuje, że nie mówimy o „zwykłym drucie”, tylko o kablu projektowanym do poważnej pracy. To właśnie te warunki najczęściej rozstrzygają, czy kabel będzie działał bezproblemowo przez lata. Tę praktyczną perspektywę najlepiej widać wtedy, gdy spojrzy się na konkretne zastosowania w domu, firmie i fotowoltaice.
Jak wykorzystać go w domu, firmie i fotowoltaice
W domu YAKY najczęściej ma sens jako linia zasilająca do budynku gospodarczego, garażu wolnostojącego, pompy, warsztatu albo innego odbiornika oddalonego od głównej rozdzielni. W firmie wchodzi do gry przy zasilaniu obiektów pomocniczych, oświetlenia zewnętrznego, placów, magazynów i linii prowadzonych między budynkami.
Przy fotowoltaice patrzę na niego bardziej selektywnie. Na stronie AC bywa bardzo dobrym wyborem, na przykład między falownikiem a rozdzielnią albo przy odcinku między budynkami prowadzonym w ziemi. Na stronie DC nie jest jednak domyślnym rozwiązaniem do stringów z paneli - tam zwykle stosuje się przewody przeznaczone specjalnie do pracy po stronie modułów i falownika, z inną odpornością środowiskową i innym przeznaczeniem.
- Dom jednorodzinny - zasilanie garażu, bramy, pompy, domku narzędziowego lub osobnej rozdzielni.
- Obiekt firmowy - trasy między budynkami, linie pomocnicze, zasilanie urządzeń na zewnątrz.
- Rolnictwo i teren OZE - długie odcinki w gruncie, gdzie liczą się trwałość i prosty serwis.
- Fotowoltaika - przede wszystkim odcinki AC, nie standardowe połączenia DC od modułów.
To ważne rozróżnienie, bo zbyt często ktoś kupuje „jakiś kabel do prądu” i dopiero później odkrywa, że nie pasuje do funkcji w instalacji. Ostatni krok to już szybka kontrola zakupowa, która oszczędza najwięcej błędów.
Co sprawdziłbym przed zakupem, żeby nie przepłacić
Przy YAKY nie zaczynam od ceny za metr, tylko od kilku prostych pytań. To zwykle wystarcza, żeby odsiać błędne wybory i nie kupić kabla, który później okaże się za słaby, za ciężki albo po prostu źle dopasowany do trasy.
- Jaki jest rzeczywisty prąd obciążenia? Bez tego nie da się uczciwie dobrać przekroju.
- Jak długa jest trasa? Długi odcinek zmienia spadek napięcia i może wymusić większy przekrój.
- Czy kabel będzie w ziemi, w kanale czy na zewnątrz? Od tego zależy sposób prowadzenia i ochrona mechaniczna.
- Czy potrzebuję wersji z żyłą ochronną? W wielu zastosowaniach to wygodne i praktyczne, ale trzeba to uzgodnić z układem instalacji.
- Czy osprzęt jest do aluminium? To jeden z tych detali, które potrafią zadecydować o trwałości całego połączenia.
- Czy instalacja ma związek z PV? Jeśli tak, trzeba od razu rozdzielić stronę AC od DC i nie mieszać zastosowań.
YAKY nie jest najbardziej efektownym elementem instalacji, ale bardzo często to on przesądza o jej trwałości i opłacalności. Jeśli dobieram go do stałej trasy zasilającej, patrzę najpierw na warunki pracy i parametry, dopiero potem na cenę metra. Właśnie tak podejście techniczne zamienia się w realną oszczędność, a nie w pozorną.
