W instalacji elektrycznej kolor przewodu nie jest detalem estetycznym, tylko pierwszą wskazówką, z czym masz do czynienia. Przy przewodzie fazowym L najważniejsze jest dziś rozróżnienie między barwą brązową, czarną i szarą, ale w starych instalacjach sam kolor bywa mylący. Poniżej wyjaśniam, jaki kolor ma przewód L, kiedy można na to polegać i jak nie popełnić błędu przy podłączaniu gniazda, lampy albo falownika.
Najkrótsza odpowiedź o kolorze przewodu L
- Przewód L w nowej instalacji ma najczęściej kolor brązowy.
- W układzie trójfazowym fazy oznacza się zwykle jako brązowy, czarny i szary.
- Niebieski to przewód neutralny N, a żółto-zielony to przewód ochronny PE.
- W starej instalacji kolor nie daje pełnej pewności, więc przed pracą trzeba sprawdzić przewód miernikiem lub próbnikiem.
- W kablu liczy się barwa pojedynczej żyły, nie kolor zewnętrznej powłoki.
- Przy fotowoltaice i falowniku te same zasady obowiązują po stronie AC, czyli tam, gdzie instalacja łączy się z domową siecią.
Jaki kolor ma przewód L w polskich instalacjach

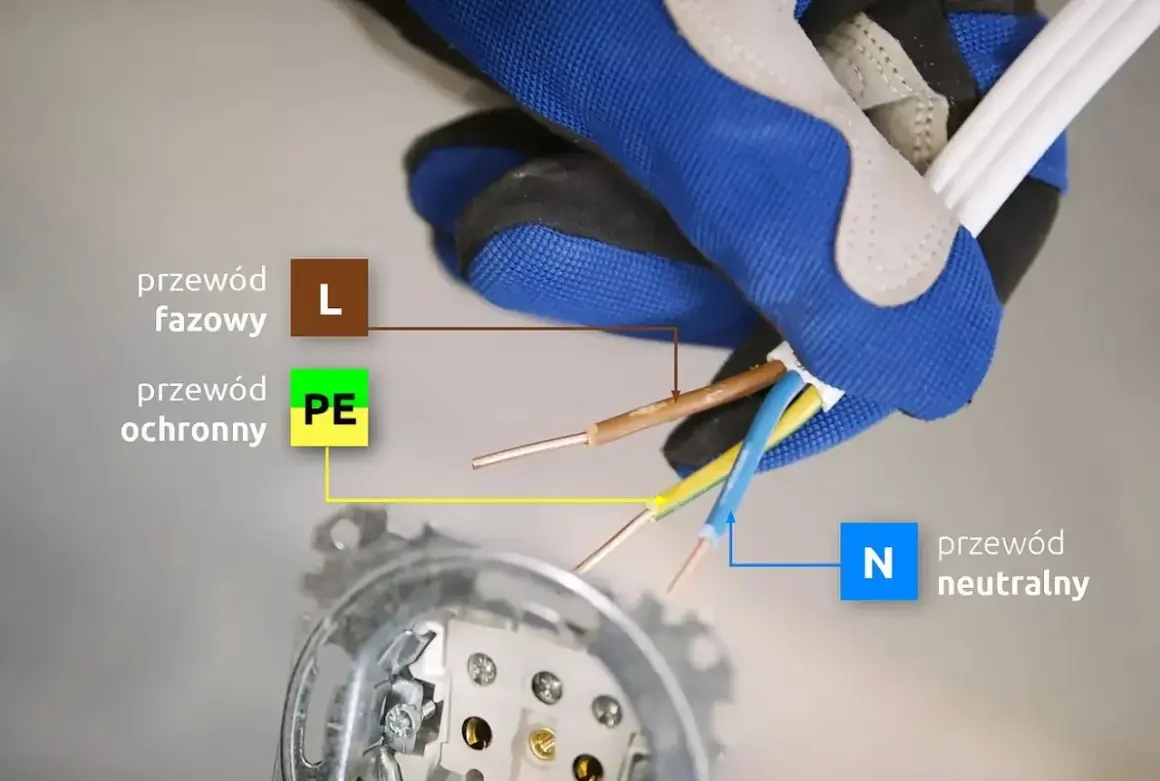

W nowych instalacjach jednofazowych przewód fazowy L ma najczęściej kolor brązowy. To właśnie ta żyła doprowadza napięcie robocze do odbiornika, dlatego jej pomylenie z przewodem neutralnym albo ochronnym jest jednym z najgroźniejszych błędów przy amatorskich pracach.
Jeśli instalacja jest trójfazowa, sprawa wygląda podobnie, ale dochodzą jeszcze dwie fazy. W praktyce spotkasz układ brązowy, czarny i szary dla L1, L2 i L3. Niebieski pozostaje zarezerwowany dla N, a żółto-zielony dla PE. Ja zawsze zaczynam od tej prostej zasady, bo ona porządkuje większość domowych i półprofesjonalnych sytuacji.
| Przewód | Kolor | Funkcja | Co to znaczy w praktyce |
|---|---|---|---|
| L | Brązowy | Faza | Przewód roboczy pod napięciem |
| L1 / L2 / L3 | Brązowy / czarny / szary | Trzy fazy | Stosowane w instalacjach trójfazowych |
| N | Niebieski | Neutralny | Tor powrotny dla prądu w obwodzie AC |
| PE | Żółto-zielony | Ochronny | Chroni obudowy i ogranicza skutki uszkodzeń |
Ważny szczegół: liczy się kolor żyły, a nie zewnętrznej osłony kabla. Czarny płaszcz kabla nie oznacza automatycznie czarnej fazy, tak samo jak biały lub szary płaszcz nie mówi nic pewnego o funkcji wewnętrznych żył. To prowadzi wprost do kolejnej zasady, której nie wolno pomijać: kolor pomaga, ale nie zastępuje pomiaru.
Jak odróżnić L od N i PE bez zgadywania
Jeżeli mam wskazać jedną rzecz, która naprawdę zwiększa bezpieczeństwo, to będzie nią potwierdzenie funkcji przewodu pomiarem. Kolory są standardem, ale w remoncie, przy naprawach po kimś innym albo w starszym budynku można trafić na instalację, w której barwy nie odpowiadają dzisiejszym zasadom.
- Wyłącz zasilanie i upewnij się, że obwód nie jest pod napięciem.
- Sprawdź brak napięcia odpowiednim miernikiem lub próbnikiem przeznaczonym do takich prac.
- Włącz zasilanie tylko wtedy, gdy pomiar tego wymaga, i zachowaj pełną ostrożność.
- Odczytaj przewód fazowy jako ten, na którym pojawia się napięcie względem N albo PE.
- Oznacz żyły, jeśli instalacja ma nietypowe barwy lub była już wcześniej przerabiana.
Najczęstszy błąd początkujących polega na tym, że ufają jednemu szybkiemu testowi albo samej kolorystyce. To bywa wystarczające przy nowym, dobrze wykonanym obwodzie, ale w praktyce rzadko daje pełną pewność. Przy lampach, gniazdach i puszkach łączeniowych przewód może być wykorzystany jako powrót z łącznika albo element starszego układu, więc jego barwa nie musi pokrywać się z dzisiejszym standardem. Ta różnica jest szczególnie ważna w instalacjach trójfazowych, gdzie dochodzą jeszcze L1, L2 i L3.
Co oznaczają L1, L2 i L3 w instalacji trójfazowej
W domach i firmach z większymi odbiornikami prądowymi, takimi jak płyta indukcyjna, pompa ciepła, ładowarka do samochodu czy falownik fotowoltaiczny, często pracuje instalacja trójfazowa. Wtedy nie ma jednej fazy L, tylko trzy przewody robocze oznaczone jako L1, L2 i L3.
W praktyce najczęściej przyjmuje się układ: L1 - brązowy, L2 - czarny, L3 - szary. To wygodny standard montażowy, bo pozwala szybko rozpoznać obwody i zachować porządek w rozdzielnicy. Jednak przy serwisie nie warto zakładać, że kolejność faz zawsze będzie identyczna w każdym miejscu budynku. Lepiej sprawdzić, która żyła rzeczywiście odpowiada za daną fazę, niż opierać się wyłącznie na przyzwyczajeniu z poprzednich instalacji.
| Faza | Najczęstszy kolor | Typowe zastosowanie | Warto zapamiętać |
|---|---|---|---|
| L1 | Brązowy | Pierwsza faza w obwodzie 3-fazowym | Najczęściej jako punkt odniesienia przy montażu |
| L2 | Czarny | Druga faza | Pomaga rozłożyć obciążenie w instalacji |
| L3 | Szary | Trzecia faza | Ważna przy urządzeniach 400 V |
Przy napięciu między fazą a neutralnym mówimy zwykle o 230 V, a między fazami o 400 V. To właśnie dlatego pomylenie L1, L2 i L3 nie jest drobiazgiem technicznym, tylko problemem, który potrafi utrudnić uruchomienie urządzenia albo wywołać błędy w diagnostyce. W starszych budynkach dodatkowym wyzwaniem jest sama historia instalacji, bo dawniej stosowano inne oznaczenia.
Dlaczego w starej instalacji kolor może wprowadzać w błąd

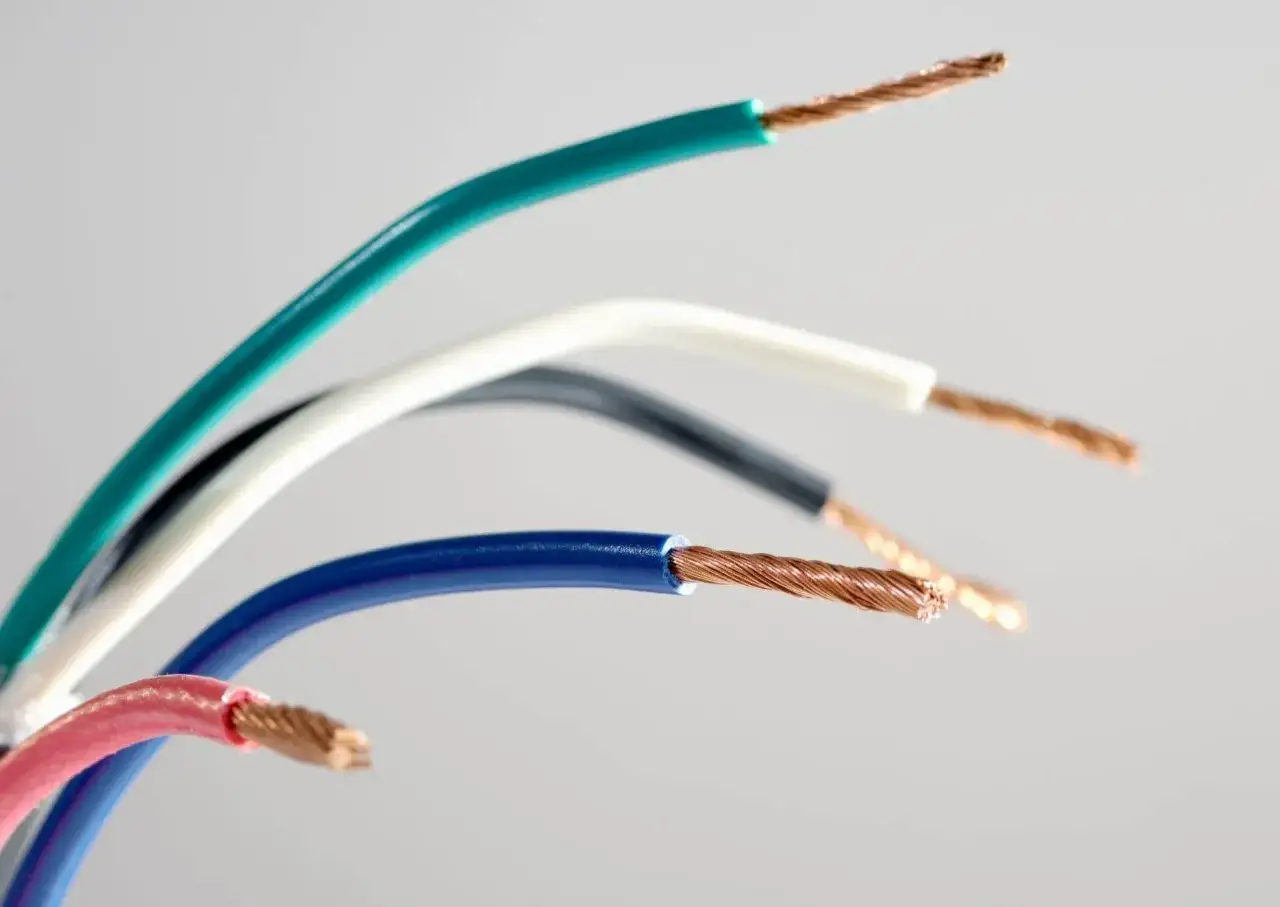

W starszych instalacjach spotyka się barwy, które dziś nie pasują do obowiązującego układu. Czerwony, biały, czarny czy nawet szary mogły pełnić różne funkcje, a po latach remontów i napraw instalacja bywała jeszcze bardziej mieszana. Dlatego w starym budynku kolor żyły traktuję jako wskazówkę, a nie dowód.
Trzeba też pamiętać o przewodzie PEN, czyli takim, który łączył kiedyś funkcję ochronną i neutralną. W praktyce oznacza to, że jedna żyła mogła pełnić dwie role, a to już wymaga szczególnej ostrożności przy modernizacji. Jeśli ktoś bez pomiaru założy, że „stary niebieski to zawsze N”, łatwo o błąd.
- Po pierwsze, nie ufaj samemu kolorowi, jeśli instalacja była przerabiana przez kilka osób.
- Po drugie, sprawdź, czy żyła nie została użyta wtórnie, na przykład jako przewód powrotny od łącznika.
- Po trzecie, po pomiarze oznacz przewód na nowo, jeśli jego barwa nie odpowiada funkcji.
To właśnie w starych instalacjach najczęściej wychodzi na jaw, że przewód fazowy wygląda „niewinnie”, ale w rzeczywistości jest stale pod napięciem. I tutaj bardzo naturalnie przechodzimy do tematu, który dla wielu osób jest dziś równie ważny jak domowa elektryka: fotowoltaiki i falownika.
Na co zwrócić uwagę przy fotowoltaice i falowniku
Przy instalacji fotowoltaicznej najłatwiej pomylić dwie różne rzeczy: kolorystykę po stronie DC z kolorystyką po stronie AC. Na DC, czyli między panelami a falownikiem, często spotyka się oznaczenia plus i minus, a same przewody bywają czerwone i czarne. To jednak nie jest ten sam porządek co w domowej instalacji sieciowej.
Po stronie AC, czyli tam, gdzie falownik łączy się z rozdzielnicą lub siecią budynku, obowiązują już klasyczne zasady: L ma zwykle kolor brązowy, czarny albo szary, N jest niebieski, a PE żółto-zielony. W instalacjach trójfazowych falownik może wyprowadzać trzy fazy, więc porządek L1, L2, L3 trzeba zachować dokładnie według schematu producenta. Ja zawsze patrzę na to nie tylko jak na kwestię estetyki, ale przede wszystkim jako na sprawę kompatybilności i późniejszego serwisu.
Jeżeli montujesz albo modernizujesz elementy związane z fotowoltaiką, nie mieszaj logiki DC i AC. Czerwień i czerń w obwodzie paneli nie mówią nic pewnego o przewodzie L po stronie domowej instalacji, a błędne założenie potrafi wydłużyć uruchomienie całego systemu. W praktyce najbardziej liczy się zgodność z dokumentacją i konsekwentne oznaczenie żył, bo to oszczędza czas przy przeglądach i ewentualnych naprawach.
Co warto zapamiętać, zanim dotkniesz przewodu
Najprostsza odpowiedź brzmi: w nowej instalacji przewód L jest najczęściej brązowy, a w układzie trójfazowym dochodzą jeszcze czarny i szary. Niebieski zostaje dla N, a żółto-zielony dla PE. To wystarcza w większości nowych układów, ale nie zwalnia z pomiaru, jeśli instalacja jest stara, po przeróbkach albo bez dokumentacji.
Gdy mam do czynienia z przewodami w domu, przy gnieździe, lampie albo przy falowniku, zawsze zakładam jedną rzecz: kolor pomaga, lecz nie zastępuje sprawdzenia. W elektryce to podejście jest zwyczajnie bardziej rozsądne niż liczenie na szczęście. Jeśli masz choć cień wątpliwości co do funkcji przewodu, bezpieczniej jest przerwać pracę i zweryfikować obwód niż opierać się na samej barwie izolacji.
