W obwodzie elektrycznym wszystko zaczyna się od różnicy potencjałów między dwoma punktami. To ona decyduje, czy ładunki w ogóle ruszą, jak zachowa się urządzenie i dlaczego w domu pracujemy na 230 V, a w instalacji PV część elementów działa po stronie DC. W praktyce napięcie nie jest abstrakcją z podręcznika, tylko parametrem, który wpływa na bezpieczeństwo, dobór przewodów, falownika i zabezpieczeń.
Najważniejsze rzeczy o różnicy potencjałów w domu i instalacji PV
- To różnica energii przypadająca na jednostkę ładunku, a nie „prąd w gniazdku”.
- W polskich domach standardem jest 230 V jednofazowo i 400 V między fazami.
- W fotowoltaice po stronie DC spotyka się wyższe wartości, często w setkach woltów, zależnie od projektu stringu.
- Multimetrem mierzy się ją równolegle, po ustawieniu właściwego trybu AC lub DC.
- Problemy z odczytem zwykle wynikają z luźnych połączeń, przeciążenia, złego doboru przewodów albo błędnej konfiguracji instalacji.
Co oznacza różnica potencjałów w praktyce
Ja zawsze zaczynam od najprostszej definicji: to ilość energii, jaką otrzymuje albo oddaje ładunek, gdy przemieszcza się między dwoma punktami obwodu. Zapisuje się to jako U = W/q, czyli energia przypadająca na jednostkę ładunku. Jeśli 1 kulomb ładunku „przenosi” 1 dżul energii, mówimy o 1 V.

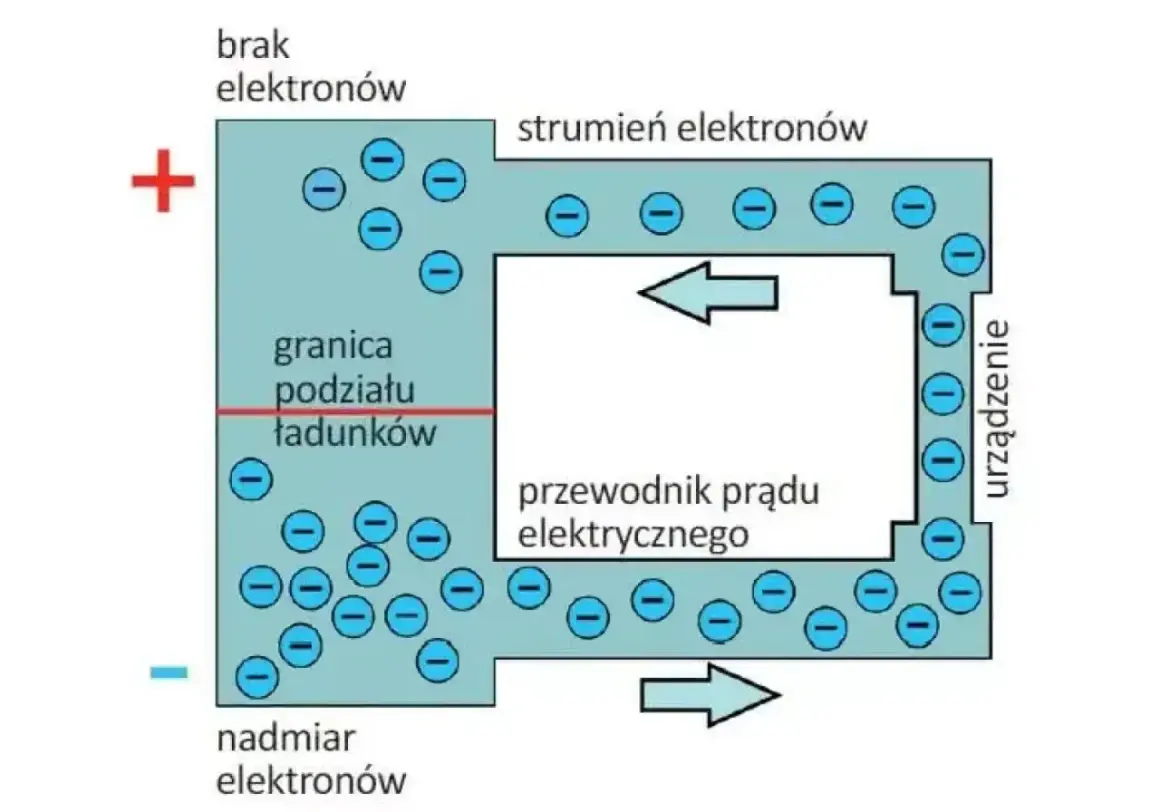

W tym sensie nie chodzi o sam „stan” przewodu, ale o porównanie dwóch punktów. Sam potencjał bez punktu odniesienia niewiele mówi. Dopiero różnica między miejscem o wyższym i niższym potencjale tworzy warunki do przepływu prądu. Dlatego w praktyce elektryk zawsze patrzy na układ, a nie na pojedynczy przewód wyrwany z kontekstu.
To też dobry moment na ważne doprecyzowanie: różnica potencjałów nie jest tym samym co natężenie prądu. Pierwsza „napędza” obwód, druga opisuje, ile ładunku rzeczywiście płynie. Z tym rozróżnieniem łatwiej potem zrozumieć, czemu jedno urządzenie działa poprawnie, a drugie gaśnie albo grzeje przewody. Żeby to uporządkować, warto zestawić najważniejsze wielkości obok siebie.
Czym różni się od prądu, mocy i oporu
W praktyce pomyłki biorą się stąd, że te pojęcia występują razem, ale opisują coś innego. Ja traktuję je jak cztery elementy jednego układu: jedno mówi o „napędzie”, drugie o przepływie, trzecie o przeszkodzie, a czwarte o tym, ile pracy wykonuje urządzenie.
| Wielkość | Symbol | Co opisuje | Jednostka |
|---|---|---|---|
| Różnica potencjałów | U | Jak silnie obwód „pcha” ładunki między dwoma punktami | V |
| Natężenie prądu | I | Ile ładunku przepływa w czasie | A |
| Opór | R | Jak mocno obwód ogranicza przepływ | Ω |
| Moc | P | Jak szybko urządzenie zużywa albo zamienia energię | W |
Najkrócej: U i I nie są tym samym, a moc to dopiero wynik ich współdziałania. Wzór P = U × I od razu pokazuje, dlaczego urządzenie przy tej samej mocy może pracować przy różnych poziomach zasilania. To ma realne znaczenie przy doborze sprzętu, falownika czy akumulatora. Właśnie dlatego przechodzę teraz do tego, gdzie te wartości spotyka się na co dzień.
Gdzie spotkasz ją w domu i na dachu z fotowoltaiką
W Polsce typowe instalacje domowe opierają się na 230 V w obwodach jednofazowych i 400 V między fazami. Dla użytkownika oznacza to po prostu dwa różne poziomy pracy instalacji: zwykłe gniazdka zasilają większość domowych odbiorników, a większe urządzenia korzystają z układu trójfazowego. W systemach PV sytuacja robi się ciekawsza, bo po stronie stałoprądowej wartości są dobierane pod konkretny falownik i układ modułów.
| Miejsce | Typowa wartość | Co to oznacza w praktyce |
|---|---|---|
| Gniazdko jednofazowe | 230 V AC | Standard dla większości sprzętów domowych |
| Układ trójfazowy | 400 V AC | Lepszy wybór dla większych odbiorników i równomiernego rozłożenia obciążenia |
| Akumulator | 12, 24 lub 48 V DC | Typowe poziomy w magazynach energii, zasilaniu awaryjnym i mobilnych systemach |
| String paneli PV | Zwykle setki woltów DC | Umożliwia sprawny przesył energii do falownika przy rozsądnym prądzie |
| Wyjście falownika | 230/400 V AC | Parametry zgodne z instalacją budynku i pracą sieciową |
W instalacji fotowoltaicznej wyższa wartość po stronie DC nie jest kaprysem, tylko sposobem na ograniczenie strat i lepsze dopasowanie do falownika. Liczy się jednak nie sama liczba, lecz cały zakres pracy: liczba modułów, temperatura, rodzaj połączeń i zakres MPPT, czyli przedział, w którym układ śledzenia punktu mocy maksymalnej pracuje najefektywniej. To właśnie od tego zależy, czy system będzie stabilny, czy będzie sprawiał problemy już po pierwszym sezonie.
Przy okazji dobrze widać, że w energii odnawialnej nie projektuje się „na oko”. Każdy element musi pasować do reszty układu, a błędny dobór jednego parametru potrafi ograniczyć uzysk całej instalacji. Skoro wiadomo już, gdzie ta wielkość występuje, przejdźmy do pomiaru.
Jak bezpiecznie zmierzyć ją multimetrem
Do pomiaru używam multimetru, ale tylko wtedy, gdy wiem, co chcę sprawdzić i jaki typ sygnału mam przed sobą. Dla zasilania sieciowego wybiera się tryb AC, a dla baterii, paneli i obwodów stałoprądowych tryb DC. Najważniejsza zasada brzmi: pomiar wykonuje się równolegle, a nie szeregowo. To jedna z tych rzeczy, które początkujący mylą najczęściej.
- Włóż czarny przewód do gniazda COM, a czerwony do wejścia oznaczonego V.
- Ustaw miernik na odpowiedni tryb: AC dla gniazdka, DC dla baterii i obwodów stałych.
- Wybierz zakres wyższy niż spodziewana wartość, jeśli miernik nie działa automatycznie.
- Przyłóż sondy do dwóch punktów, które chcesz porównać, bez dotykania metalowych części palcami.
- Odczytaj wynik i sprawdź, czy mieści się w tym, czego oczekujesz od danego obwodu.
Czego nie robić
Nie wkładaj przewodu do wejścia oznaczonego A lub mA, jeśli mierzysz różnicę potencjałów. To częsty, kosztowny błąd. Nie próbuj też „na szybko” mierzyć w rozebranym osprzęcie, jeśli nie masz pewności co do kategorii pomiarowej miernika i stanu przewodów. W instalacji domowej i PV bezpieczeństwo zaczyna się od poprawnego ustawienia narzędzia, a nie od odwagi.
Przeczytaj również: Cewka Rogowskiego - jak mierzyć duże prądy AC w PV bez nasycenia?
Kiedy lepiej odpuścić pomiar samodzielny
Jeśli widzisz nadpalone gniazdo, iskrzenie, luźne zaciski albo wilgoć w okolicy połączeń, nie testuj tego na własną rękę. To nie jest już zwykła diagnostyka, tylko sytuacja, w której łatwo pogorszyć stan instalacji. W takich warunkach lepiej zamknąć obwód, odłączyć zasilanie i wezwać specjalistę. Ta ostrożność ma sens szczególnie wtedy, gdy obok pracuje też instalacja PV albo magazyn energii. Z ich udziałem problem bywa bardziej złożony niż sam „słaby odczyt”.
Skąd biorą się spadki i niestabilne odczyty
Jeśli odczyt jest niższy niż powinien, pierwsze podejrzenie zwykle pada na zasilanie, ale ja najpierw sprawdzam połączenia i obciążenie. W praktyce najczęstsze przyczyny są bardziej przyziemne: długi przewód, zbyt mały przekrój, luźny zacisk, zużyta bateria albo przeciążony obwód. W fotowoltaice dochodzą jeszcze zacienienie, zabrudzenie modułów, różnice temperatur i błędy w łączeniu stringów.
- Luźne styki podnoszą opór połączenia i powodują grzanie.
- Zbyt cienki przewód zwiększa straty, szczególnie przy większym prądzie.
- Przeciążenie obwodu obniża stabilność pracy odbiorników.
- Zużyty akumulator traci zdolność utrzymania prawidłowej wartości pod obciążeniem.
- Zacienienie części modułów PV obniża wydajność całego łańcucha.
- Wysoka temperatura paneli zmienia ich parametry pracy, więc wynik nie jest stały przez cały dzień.
Jeśli widzisz, że światło przygasa, falownik zgłasza błąd albo wyłącznik nadprądowy wybija bez wyraźnej przyczyny, nie szukaj jednej magicznej odpowiedzi. Najpierw trzeba ustalić, czy problem dotyczy obciążenia, połączeń, źródła zasilania czy samego urządzenia. To właśnie ten etap najczęściej oddziela rozsądną diagnostykę od zgadywania. Następny krok to dobór całego układu tak, żeby podobnych problemów po prostu nie prowokować.
Jak wykorzystać tę wiedzę przy doborze falownika, akumulatora i przewodów
Tu zaczyna się część, która najbardziej interesuje właścicieli domów i instalacji PV. Sam poziom U nie załatwia sprawy. Liczy się dopasowanie: źródło energii, przewody, zabezpieczenia i odbiorniki muszą pracować w jednym zakresie. Ja patrzę na to jak na łańcuch, w którym najsłabsze ogniwo wyznacza granice całego systemu.
| Element | Co trzeba sprawdzić | Dlaczego to ważne |
|---|---|---|
| Falownik | Zakres MPPT i maksymalną wartość wejściową DC | Źle dobrany nie wykorzysta energii albo zadziała poza bezpiecznym zakresem |
| Akumulator | Napięcie nominalne, kompatybilność z BMS i prądy ładowania | Zapobiega przeciążeniu, skraca czas ładowania i chroni ogniwa |
| Przewody | Długość, przekrój i warunki ułożenia | Zmniejsza straty oraz ryzyko przegrzewania |
| Zabezpieczenia | Dobór bezpieczników, rozłączników i ochrony przeciwporażeniowej | Chroni instalację przy zwarciu, przeciążeniu i błędach montażowych |
| Odbiorniki | Czy pracują na AC czy DC i jaki mają zakres zasilania | Unika się uszkodzeń sprzętu i niestabilnej pracy |
W PV szczególnie ważna jest jeszcze jedna rzecz: temperatura. Moduły w chłodny dzień potrafią dawać wyższe wartości po stronie DC niż w upale, więc projekt nie może być oparty wyłącznie na warunkach „na papierze”. Dlatego rozsądny dobór stringu do falownika robi większą różnicę niż dobieranie jednego elementu tylko po nominalnej mocy. Z mojej perspektywy to właśnie tu najczęściej wychodzi, czy instalacja będzie przewidywalna przez lata, czy będzie wymagała ciągłych korekt.
Co warto zapamiętać przy domowej instalacji i fotowoltaice
Najważniejsze jest to, że różnica potencjałów nie służy do ozdoby schematu. To realny parametr, od którego zależy ruch ładunków, praca urządzeń i bezpieczeństwo ludzi. W domu najczęściej pracujesz z 230/400 V, a w systemach PV i magazynach energii pojawiają się także inne poziomy, które trzeba dobrać świadomie do konkretnego zastosowania.
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby tak: najpierw sprawdź zgodność parametrów całego układu, dopiero potem patrz na pojedyncze urządzenie. To podejście oszczędza czas, zmniejsza ryzyko awarii i ułatwia ocenę, czy problem wynika z zasilania, przewodów, falownika czy odbiornika. A w dobrze zaprojektowanej instalacji ten parametr staje się po prostu narzędziem, nie źródłem kłopotów.
