Ogniwo Peltiera to niewielki element, który pod wpływem prądu przenosi ciepło z jednej strony na drugą, dlatego potrafi jednocześnie chłodzić i grzać. W praktyce najwięcej pytań dotyczy nie samej zasady działania, tylko tego, kiedy taki moduł ma sens, jak go zasilić, jak odprowadzić ciepło i dlaczego bez dobrego radiatora cały pomysł zwykle kończy się rozczarowaniem.
Najważniejsze informacje w skrócie
- To pompa ciepła zasilana prądem stałym, a nie „miniaturowa lodówka” działająca bez strat.
- Jedna strona modułu się chłodzi, druga mocno grzeje, więc radiator i wentylacja są obowiązkowe.
- Najlepiej sprawdza się tam, gdzie liczy się precyzja, kompaktowy rozmiar i cisza, a nie najwyższa sprawność.
- W zastosowaniach domowych i energetycznych to zwykle rozwiązanie niszowe, dobre do punktowego chłodzenia elektroniki lub małych komór.
- Popularny moduł TEC1-12706 to tylko przykład: sam element bywa tani, ale cały układ kosztuje więcej, bo trzeba doliczyć zasilacz, radiator, wentylator i sterowanie.
- Najczęstsze błędy to zbyt słabe chłodzenie gorącej strony, brak docisku, zła izolacja i praca w trybie ON/OFF bez kontroli temperatury.

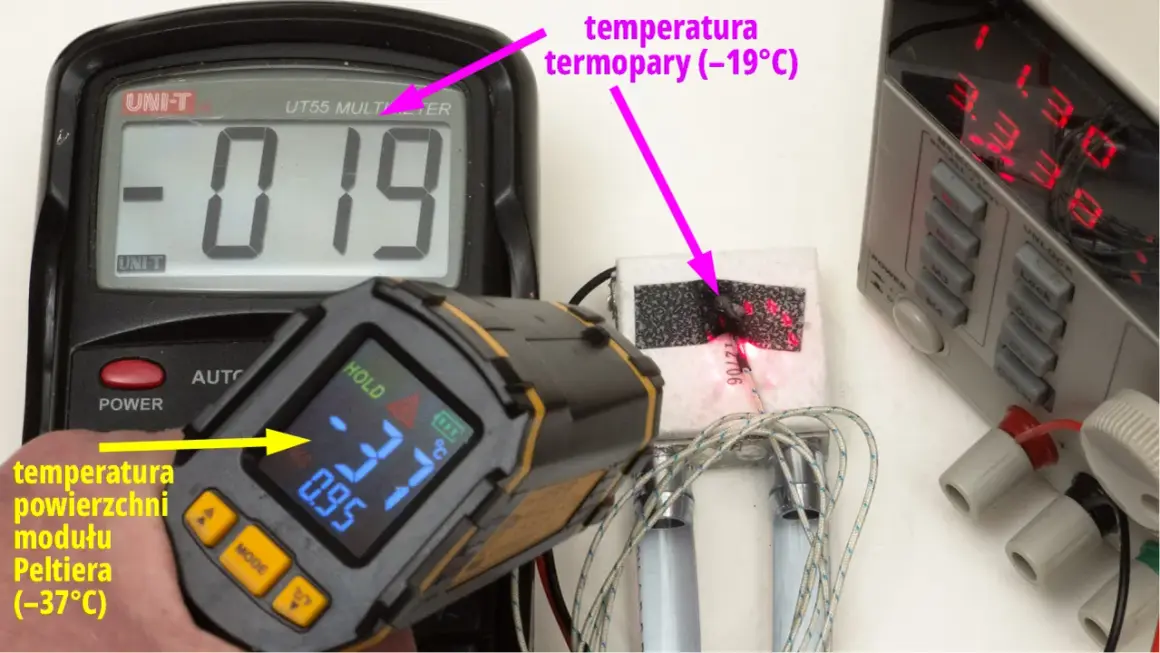

Jak działa moduł termoelektryczny i dlaczego jedna strona się chłodzi
Patrzę na ten układ jak na małą, elektrycznie sterowaną pompę ciepła. Po podaniu prądu stałego ciepło jest transportowane przez półprzewodniki z jednej strony na drugą, więc jedna płytka staje się zimna, a druga gorąca. To ważne: moduł nie „tworzy zimna”, tylko przenosi ciepło, a cała sztuka polega na tym, żeby gorącą stronę skutecznie odprowadzić do otoczenia.
Co dzieje się wewnątrz
W środku znajdują się pary materiałów typu p i n, zwykle na bazie tellurku bizmutu, połączone tak, aby przy przepływie prądu wymuszać ruch ciepła w jedną stronę. Zmiana polaryzacji odwraca kierunek tego przepływu, dlatego ten sam moduł może chłodzić albo grzać. W zastosowaniach laboratoryjnych i precyzyjnych to bardzo wygodne, bo jednym elementem da się utrzymać stabilną temperaturę bez osobnego układu grzewczego i chłodzącego.
Przeczytaj również: Złączki WAGO - Montaż krok po kroku i najczęstsze błędy
Dlaczego gorąca strona decyduje o wszystkim
Największy błąd początkujących polega na tym, że skupiają się na zimnej stronie, a ignorują gorącą. Tymczasem hot side musi oddać nie tylko ciepło pobrane z chłodzonego obiektu, ale też straty wynikające z zasilania samego modułu. W praktyce sensowny radiator jest tu równie ważny jak sam moduł. Dla wielu zastosowań temperatura radiatora o 5-15°C powyżej otoczenia jest już typowym, akceptowalnym punktem pracy, ale przy większych obciążeniach często trzeba iść w wentylację wymuszoną albo chłodzenie cieczą.
Gdy rozumie się ten mechanizm, łatwiej ocenić, kiedy takie chłodzenie ma sens, a kiedy lepiej wybrać zupełnie inne rozwiązanie.
Gdzie taki układ ma sens, a gdzie lepiej go nie stosować
To nie jest technologia do obniżania rachunków za energię. Moduł termoelektryczny zużywa prąd po to, żeby przesuwać ciepło, więc wygrywa tam, gdzie liczy się punktowe chłodzenie, precyzja albo mały rozmiar. Przegrywa tam, gdzie najważniejsza jest sprawność.
| Zastosowanie | Ocena | Dlaczego | Na co uważać |
|---|---|---|---|
| Elektronika pomiarowa i czujniki | Bardzo dobre | Da się utrzymać stabilną temperaturę i ograniczyć dryft pomiarowy. | Wymagane są dobra izolacja i stabilne sterowanie. |
| Mini-chłodziarki, pojemniki transportowe, małe komory | Dobre | Mała objętość i umiarkowana moc cieplna sprzyjają temu rozwiązaniu. | Bez wydajnego radiatora efekt szybko znika. |
| Chłodzenie elektroniki w obudowie, np. sterownika lub małego modułu | Warunkowo dobre | Przy małym, lokalnym źródle ciepła układ bywa wygodny. | Wymaga policzenia strat i sensownej kontroli temperatury. |
| Chłodzenie całego pokoju lub domu | Złe | Sprawność i koszty odprowadzania ciepła są nieproporcjonalne do efektu. | Zużycie prądu będzie wysokie, a zysk mały. |
| Praca z instalacją fotowoltaiczną jako główne obciążenie | Raczej słabe | To dodatkowy pobór energii, nie element oszczędzający prąd. | Ma sens tylko w niszowych, punktowych zastosowaniach. |
W praktyce najlepiej traktować taki moduł jako narzędzie do zadań specjalnych, a nie uniwersalny zamiennik sprężarki. To prowadzi do kolejnego pytania: jak dobrać go tak, żeby cały układ naprawdę działał.
Jak dobrać moduł, zasilacz i radiator do konkretnego zadania
Ja zawsze zaczynam od trzech rzeczy: ile ciepła trzeba odebrać, jaką temperaturę chcę uzyskać i gdzie to ciepło ma zostać wyrzucone. Dopiero potem wybieram moduł. Samo patrzenie na napis typu „12 V” albo „60 W” niewiele mówi, bo wydajność zależy od różnicy temperatur między stronami i od jakości całego układu.
- Policz obciążenie cieplne. Jeśli chłodzisz elektronikę, orientacyjnym punktem wyjścia bywa moc strat liczona jako V x A dla zasilanego układu.
- Sprawdź, czy potrzebujesz chłodzenia poniżej temperatury otoczenia, czy tylko stabilizacji temperatury. To zmienia wymagania wobec radiatora.
- Dobierz moduł z zapasem, ale nie „na ślepo”. Im większa różnica temperatur, tym niższa realna wydajność pompowania ciepła.
- Zadbaj o zasilacz z zapasem prądowym. Popularne moduły hobby, takie jak TEC1-12706, pracują zwykle przy około 12 V i 6 A, więc słaby zasilacz będzie po prostu dusił układ.
- Dobierz radiator do gorącej strony. W wielu zastosowaniach wentylator jest obowiązkowy, a przy większych mocach lepsza bywa nawet pętla wodna.
- Dodaj kontroler temperatury. Przy dłuższej pracy sterowanie proporcjonalne lub liniowe zwykle jest lepsze niż proste ON/OFF.
Przy doborze radiatora warto pamiętać o liczbach. Dla małych układów naturalna konwekcja bywa wystarczająca tylko przy bardzo małych obciążeniach, często przy prądach rzędu 2 A lub mniej. W większości przypadków potrzebne jest chłodzenie wymuszone, a dla jakościowych radiatorów z wentylatorem sensowny zakres oporu cieplnego to zwykle około 0,02-0,5°C/W.
Jeśli chcesz budować coś stabilnego, traktuj radiator jak część układu, a nie dodatek. To właśnie od niego zależy, czy moduł będzie chłodził, czy tylko bez sensu pobierał energię.
Najczęstsze błędy montażowe, które zabijają wydajność
W praktyce większość problemów nie wynika z samego modułu, tylko z montażu. Taki element jest wrażliwy mechanicznie i termicznie, więc niewielki błąd montażowy potrafi zabić wydajność albo skrócić żywotność całego zestawu.
- Zbyt słaby radiator po stronie gorącej. Wtedy ciepło nie ma gdzie uciec i zimna strona przestaje być zimna.
- Brak dobrego kontaktu termicznego. Krzywa powierzchnia, za mało pasty albo luźny docisk potrafią zepsuć efekt bardziej niż słaby moduł.
- Sztywne klejenie zamiast docisku. Przy cyklach grzania i chłodzenia taki montaż często kończy się pęknięciami i spadkiem niezawodności.
- Ignorowanie wilgoci. Jeśli schodzisz poniżej punktu rosy, kondensacja staje się realnym problemem i trzeba uszczelnić układ.
- Praca ON/OFF bez regulacji. Przy dłuższej eksploatacji łagodniejsze sterowanie zwykle wydłuża życie modułu i poprawia stabilność.
Warto też pamiętać, że moduł nie powinien przenosić obciążeń mechanicznych całej konstrukcji. Przy drganiach i wstrząsach lepiej stosować docisk niż sztywne mocowanie, a przy większych zmianach temperatur unikać lutowania czy epoksydów jako głównego sposobu montażu. Dobrze złożony układ potrafi pracować bardzo długo, a w testach niektóre rozwiązania przechodziły ponad 100 000 cykli temperaturowych bez awarii.
Skoro montaż robi aż taką różnicę, pozostaje jeszcze pytanie, jak ten typ chłodzenia sensownie wykorzystać w elektronice i projektach związanych z energią.
Jak wykorzystać go rozsądnie w elektronice i projektach związanych z energią
W projektach elektronicznych taki moduł ma sens tam, gdzie liczy się mały rozmiar, cisza i precyzyjna temperatura. Myślę tu o czujnikach, małych komorach pomiarowych, elementach optycznych, układach laboratoryjnych czy kompaktowych chłodziarkach mobilnych. W takich zadaniach potrafi być naprawdę wygodny, bo nie ma sprężarki, nie ma hałasu i nie trzeba budować skomplikowanej mechaniki.
W kontekście energii odnawialnej widzę go raczej jako element pomocniczy niż główne rozwiązanie. Może chłodzić elektronikę sterującą, niewielkie obudowy pomiarowe, detektory lub moduły telemetryczne zasilane z akumulatora albo z małej instalacji PV. Nie jest natomiast dobrym pomysłem traktowanie go jako narzędzia do „oszczędzania” energii w całym domu. On tę energię pobiera, a nie generuje oszczędności sam z siebie.
Z drugiej strony można go też wykorzystać odwrotnie, do uzyskania niewielkiej ilości prądu z różnicy temperatur, ale to już inny temat i nie ma nic wspólnego z realną alternatywą dla fotowoltaiki. Jeśli ktoś szuka rozwiązania do domu, firmy albo instalacji off-grid, zwykle lepiej najpierw uporządkować izolację, wentylację i sposób odprowadzania ciepła niż dokładać kolejny odbiornik prądu.
Dlatego patrzę na ten element pragmatycznie: świetny do precyzyjnych, lokalnych zadań, słaby jako uniwersalny sposób chłodzenia. Ta różnica decyduje o tym, czy projekt będzie działał dobrze od pierwszego uruchomienia.
Co sprawdzić przed zakupem, żeby nie kupić samego problemu
Jeśli chcesz uniknąć przepalania budżetu, przed zakupem sprawdź kilka rzeczy na spokojnie. To prosty filtr, który oszczędza czas i nerwy.
- Jakie jest realne źródło ciepła i ile watów trzeba odebrać.
- Czy gorąca strona ma miejsce na radiator i przepływ powietrza.
- Jaki prąd może oddać zasilacz z bezpiecznym zapasem.
- Czy będzie potrzebna kontrola temperatury, czy wystarczy prosty włącznik.
- Czy pojawi się kondensacja i trzeba przewidzieć uszczelnienie albo izolację.
- Czy powierzchnie są równe i da się zapewnić mocny, równomierny docisk.
Sam moduł bywa tani, często kosztuje tylko kilkanaście złotych, ale to nie on zwykle robi różnicę w projekcie. Najwięcej kosztuje poprawnie zbudowana reszta układu: radiator, wentylator, zasilanie, sterownik i porządny montaż. Jeśli chcesz z tego elementu wycisnąć realny efekt, myśl o całym systemie, a nie o pojedynczej płytce. Wtedy moduł termoelektryczny staje się użytecznym narzędziem, a nie drogim eksperymentem.
