W instalacji elektrycznej litera L nie oznacza prądu jako takiego, tylko przewód fazowy, czyli ten, na którym względem ziemi pojawia się napięcie robocze. To ważne rozróżnienie, bo odczytanie oznaczeń decyduje o bezpieczeństwie przy podłączaniu lamp, gniazd, wyłączników, a także falownika czy zabezpieczeń po stronie AC. Poniżej wyjaśniam, co dokładnie znaczy oznaczenie prądu l, jak odróżnić je od N i PE oraz gdzie najłatwiej popełnić kosztowny błąd.
Najkrócej litera L oznacza przewód fazowy, a nie sam prąd
- L to przewód fazowy, czyli żyła robocza z napięciem.
- N oznacza przewód neutralny, a PE ochronny.
- Kolor izolacji pomaga, ale nie zastępuje schematu ani pomiaru.
- W instalacjach trójfazowych spotkasz także L1, L2 i L3.
- Po stronie DC fotowoltaiki szukaj znaków + i -, nie L.
Co naprawdę oznacza litera L

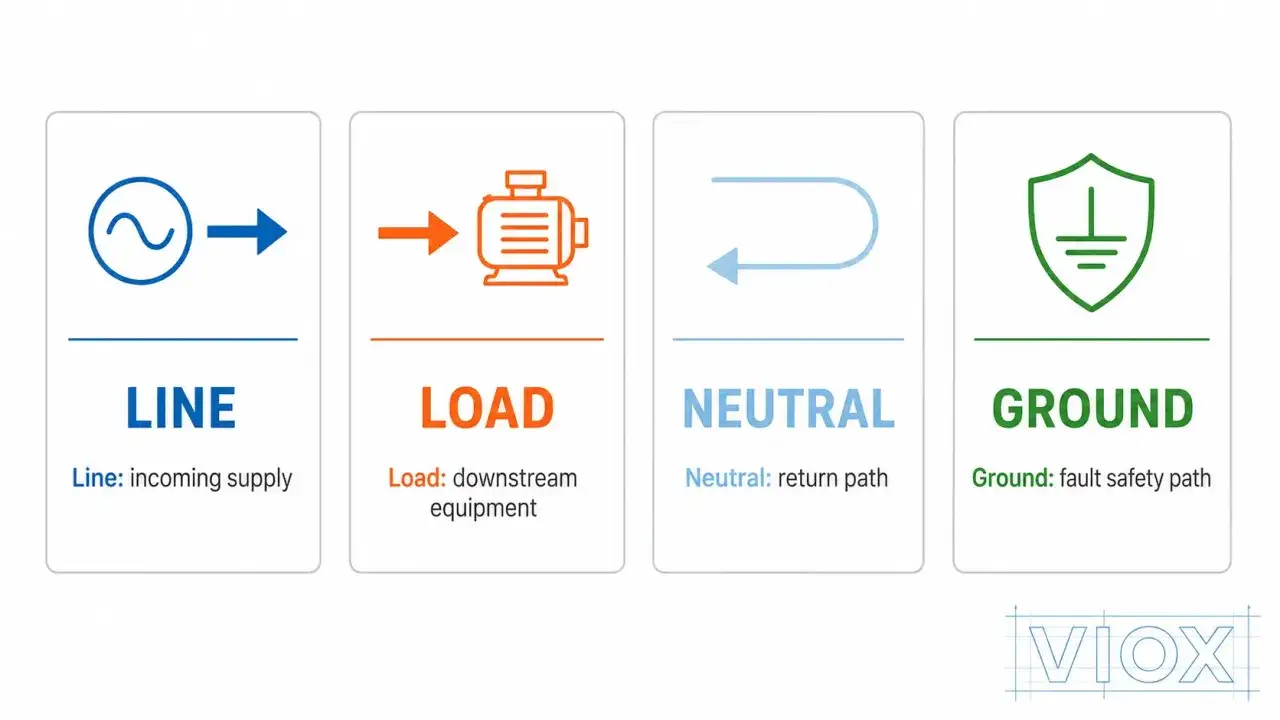

Najprościej mówiąc, L pochodzi od angielskiego line albo live i wskazuje przewód fazowy. To ten przewód, który zasila odbiornik i na którym względem ziemi pojawia się napięcie. W zwykłym domu to właśnie on jest przewodem, którego nie wolno traktować „jak każdego innego”, bo to na nim najłatwiej o porażenie przy dotknięciu.
Ważne jest też to, czego L nie oznacza. Nie jest to oznaczenie natężenia prądu, nie opisuje też „mocy” obwodu. Prąd płynie przewodem, ale symbol L mówi o funkcji tego przewodu w układzie. Na zacisku urządzenia L zwykle oznacza wejście fazy albo punkt, do którego należy doprowadzić przewód zasilający.
Ja patrzę na to tak: jeśli widzę L, myślę „faza”, a nie „prąd”. To prostsze i bezpieczniejsze. Kiedy ten podział jest już jasny, można przejść do praktyki i sprawdzić, jak odróżnić L od pozostałych przewodów bez zgadywania.
Jak odróżnić L od N i PE w praktyce
Ja nie ufam samym kolorom izolacji, zwłaszcza w starszych albo przerabianych instalacjach. W nowym okablowaniu barwy są dużą podpowiedzią, ale ostatnie słowo należy do schematu i pomiaru. W standardowym układzie spotkasz trzy podstawowe oznaczenia, które warto umieć czytać bez zawahania.

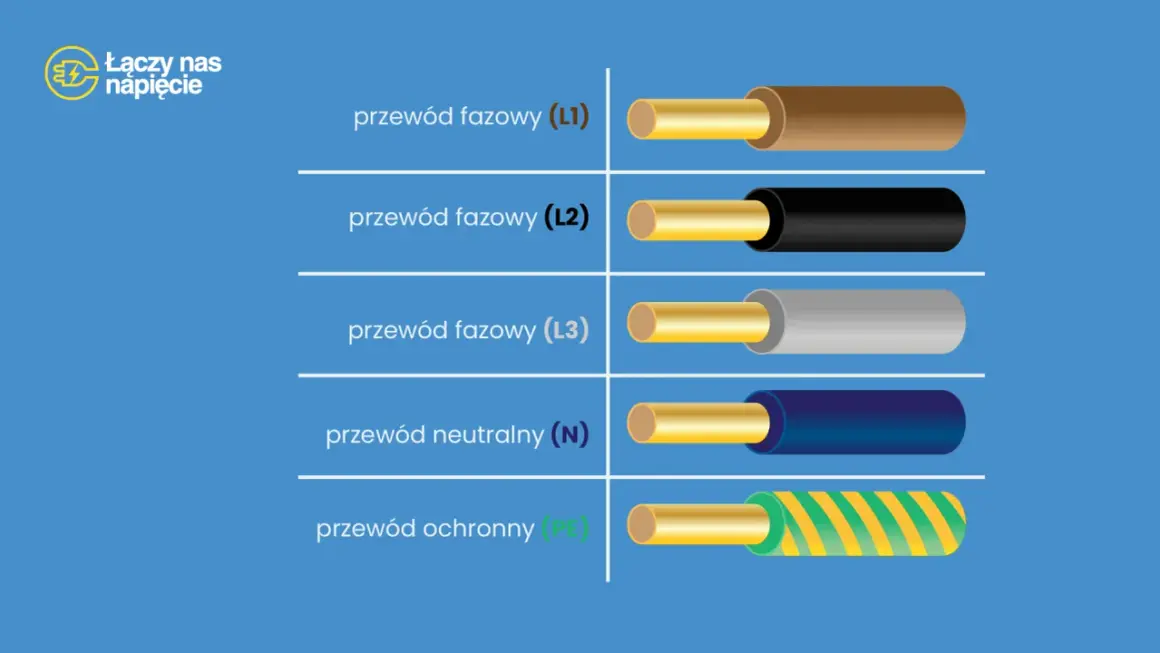

| Oznaczenie | Rola w obwodzie | Typowa barwa przewodu | Na co zwrócić uwagę |
|---|---|---|---|
| L | Przewód fazowy, czyli zasilający | Brązowy w układzie jednofazowym, a w trójfazowym także czarny i szary | Sprawdź zacisk na urządzeniu i potwierdź napięcie miernikiem |
| N | Przewód neutralny | Niebieski | Nie myl go z fazą, nawet jeśli kolor wydaje się „oczywisty” |
| PE | Przewód ochronny | Żółto-zielony | Ma chronić ludzi i obudowy urządzeń, nie służy do zasilania odbiornika |
W praktyce sprawdzam trzy rzeczy: opis na obudowie, schemat w instrukcji i wynik pomiaru. Jeśli którykolwiek z tych elementów się nie zgadza, nie podłączam przewodów „na wyczucie”. To szczególnie ważne przy oprawach oświetleniowych, wyłącznikach, sterownikach i elementach automatyki domowej, gdzie jeden błąd potrafi od razu wywołać problemy z działaniem albo bezpieczeństwem.
Gdy wiesz już, który przewód jest który, warto zobaczyć, jak zmienia się to przy instalacji jednofazowej i trójfazowej.
Czym różni się L od L1, L2 i L3
W typowej sieci 230/400 V jedna faza wystarcza do zasilania większości domowych odbiorników, ale urządzenia o większym poborze mocy korzystają z trzech faz. Wtedy zamiast jednego L pojawiają się oznaczenia L1, L2 i L3. To nie są trzy różne rodzaje przewodu, tylko trzy osobne fazy tego samego układu.
| Oznaczenie | Co oznacza | Gdzie spotkasz najczęściej | Dlaczego to ważne |
|---|---|---|---|
| L | Jedna faza w układzie jednofazowym | Lampy, gniazda, małe odbiorniki | Decyduje o podstawowym zasilaniu obwodu |
| L1 | Pierwsza faza w układzie trójfazowym | Płyty grzewcze, falowniki, większe urządzenia | Pomaga równomiernie rozłożyć obciążenie |
| L2 | Druga faza | Instalacje trójfazowe, rozdzielnice, napędy | Błędne podłączenie może zmienić pracę urządzenia |
| L3 | Trzecia faza | Silniki, automatyka, odbiory przemysłowe | Kolejność faz bywa ważna dla kierunku pracy silnika |
W praktyce różnica jest większa, niż wygląda na papierze. W urządzeniach trójfazowych kolejność faz może mieć wpływ na kierunek obrotów silnika, a w części elektroniki na poprawność działania układu sterowania. Dlatego przy odbiornikach z większą mocą nie wystarczy wiedzieć, że „to też jest L” - trzeba jeszcze wiedzieć, który L i po co został wyprowadzony.
To samo rozróżnienie wraca w fotowoltaice, tylko po innej stronie instalacji.
Co oznacza L przy fotowoltaice i falowniku
W instalacjach fotowoltaicznych litera L pojawia się najczęściej po stronie AC, czyli tam, gdzie falownik oddaje energię do domowej rozdzielnicy albo do sieci. Po stronie DC stosuje się już inne oznaczenia, zwykle + i -. To rozróżnienie jest bardzo ważne, bo AC i DC nie są wymienne tylko dlatego, że oba „niosą prąd”.
W praktyce oznacza to, że na wyjściu falownika możesz zobaczyć zaciski L, N i PE, a na wejściu z łańcucha paneli zaciski dodatnie i ujemne. Właśnie tutaj początkujący najczęściej mylą porządki. Jeśli ktoś próbuje traktować przewody DC tak, jakby były obwodem sieciowym, ryzykuje uszkodzenie sprzętu, błędy izolacji albo nieprawidłowe działanie zabezpieczeń.
- Po stronie AC L oznacza fazę, N neutralny, a PE ochronny.
- Po stronie DC szukasz znaków plus i minus, a nie L.
- W rozdzielnicy PV oznaczenia pomagają rozdzielić zasilanie, ochronę i sterowanie.
- Przy modernizacji domu L może pojawić się także przy ładowarce EV, pompie ciepła albo sterowaniu grzałką.
To ważne szczególnie wtedy, gdy fotowoltaika staje się częścią większego układu energetycznego domu. Im więcej urządzeń pracuje razem, tym bardziej liczy się czytelność oznaczeń i zgodność z dokumentacją. A skoro symboli używa się podobnie, najłatwiej pomylić je wtedy, gdy działa pośpiech.
Najczęstsze błędy przy odczytywaniu oznaczeń
Najwięcej problemów nie bierze się z samej litery L, tylko z założeń, które robi się zbyt szybko. Widziałem to wiele razy: ktoś zakłada, że kolor wystarczy, że niebieski zawsze jest neutralny, albo że skoro urządzenie „ma tylko dwa przewody”, to nie trzeba patrzeć na schemat. Takie skróty myślowe kończą się zwykle poprawką albo, gorzej, awarią.
| Błąd | Dlaczego to problem | Co robić zamiast tego |
|---|---|---|
| Traktowanie koloru jako jedynego dowodu | W starszych instalacjach kolory bywają inne niż obecnie | Zawsze sprawdzić opis, schemat i pomiar |
| Mylenie L z N | Urządzenie może działać nieprawidłowo albo niebezpiecznie | Zweryfikować zaciski przed podłączeniem |
| Łączenie oznaczeń AC i DC bez rozróżnienia | To dwa różne porządki elektryczne | Najpierw ustalić, czy obwód jest po stronie sieci czy paneli |
| Ignorowanie kolejności faz w układzie trójfazowym | Silnik lub automatyka mogą pracować nie tak, jak powinny | Sprawdzić L1, L2, L3 zgodnie z instrukcją |
| Zakładanie, że PE wolno użyć jak zwykłego przewodu roboczego | To przewód ochronny, a nie zasilający | Trzymać się funkcji przewodu i zasad ochrony przeciwporażeniowej |
Jeśli instalacja była przerabiana przez kilku wykonawców, chaos w oznaczeniach potrafi być większy niż sama trudność techniczna. Wtedy kolor bywa tylko tropem, a nie odpowiedzią. Dlatego przed podłączeniem wolę prostą, powtarzalną procedurę niż liczenie na szczęście.
Żeby nie zgadywać, wystarczy trzymać się kilku kroków, które naprawdę mają znaczenie.
Co sprawdzić przed podłączeniem urządzenia
Przed podłączeniem czegokolwiek robię zawsze tę samą krótką sekwencję. Zajmuje chwilę, ale oszczędza nerwy, sprzęt i czas. To szczególnie ważne przy urządzeniach zasilanych z sieci 230 V, przy falownikach i przy osprzęcie, który ma zaciski oznaczone różnymi literami.
- Odłącz zasilanie i potwierdź brak napięcia testerem dwubiegunowym.
- Sprawdź schemat na obudowie albo w instrukcji, zanim dotkniesz zacisków.
- Ustal, czy urządzenie pracuje po stronie AC czy DC.
- Porównaj oznaczenia L, N, PE lub + i - z faktycznymi przewodami.
- Dokręć połączenia zgodnie z wymaganiami producenta, a dopiero potem wykonaj test działania.
Jeśli którykolwiek z tych kroków budzi wątpliwość, nie warto zgadywać. W praktyce najwięcej błędów pojawia się wtedy, gdy ktoś widzi tylko końcówkę przewodu, a nie cały układ. A to właśnie układ - nie sama litera - decyduje o tym, czy instalacja będzie działać bezpiecznie i przewidywalnie.
Jedna litera, a decyduje o bezpieczeństwie całego obwodu
Najważniejszy wniosek jest prosty: L oznacza przewód fazowy, a nie „prąd” w ogólnym sensie. W domu, w rozdzielnicy i przy fotowoltaice ta litera mówi mi przede wszystkim, gdzie trafia zasilanie i jak czytać dalsze oznaczenia. Gdy dołożysz do tego N, PE oraz - w układach trójfazowych - L1, L2 i L3, instalacja staje się logiczna i czytelna.
Jeśli chcesz uniknąć błędów, trzymaj się tej kolejności: schemat, oznaczenie, pomiar. To prostsze niż zapamiętywanie samych kolorów i dużo bezpieczniejsze niż poleganie na domysłach. W elektryce jedna litera potrafi zmienić bardzo dużo, dlatego właśnie warto czytać ją dokładnie.
