Ten tekst porządkuje budowę suwnicy, opisuje jej najważniejsze elementy i pokazuje, jak współpracują mechanika oraz elektryka. Zobaczysz, które części przenoszą obciążenie, jak przebiega ruch w trzech osiach i dlaczego napęd z falownikiem potrafi zrobić większą różnicę niż pozornie „mocniejszy” silnik. Dorzucam też praktyczne wskazówki o zasilaniu, zabezpieczeniach i eksploatacji, bo właśnie tam najczęściej kryją się realne koszty i awarie.
Najważniejsze elementy i zasada działania suwnicy w skrócie
- O nośności decydują przede wszystkim dźwigar, czołownice, wózek i zespół podnoszenia.
- Suwnica porusza się w trzech osiach: podnosi ładunek, przesuwa wózek i jedzie po torze.
- W elektryce kluczowe są silniki, hamulce, szafa sterownicza, zabezpieczenia oraz system zasilania ruchomego.
- Falownik poprawia płynność ruchu, ogranicza szarpnięcia i zmniejsza udary prądowe.
- Zasilanie najczęściej realizuje się przez szynoprzewód, feston albo bęben kablowy.
- Przeglądy i pomiary elektryczne są równie ważne jak kontrola samej konstrukcji.

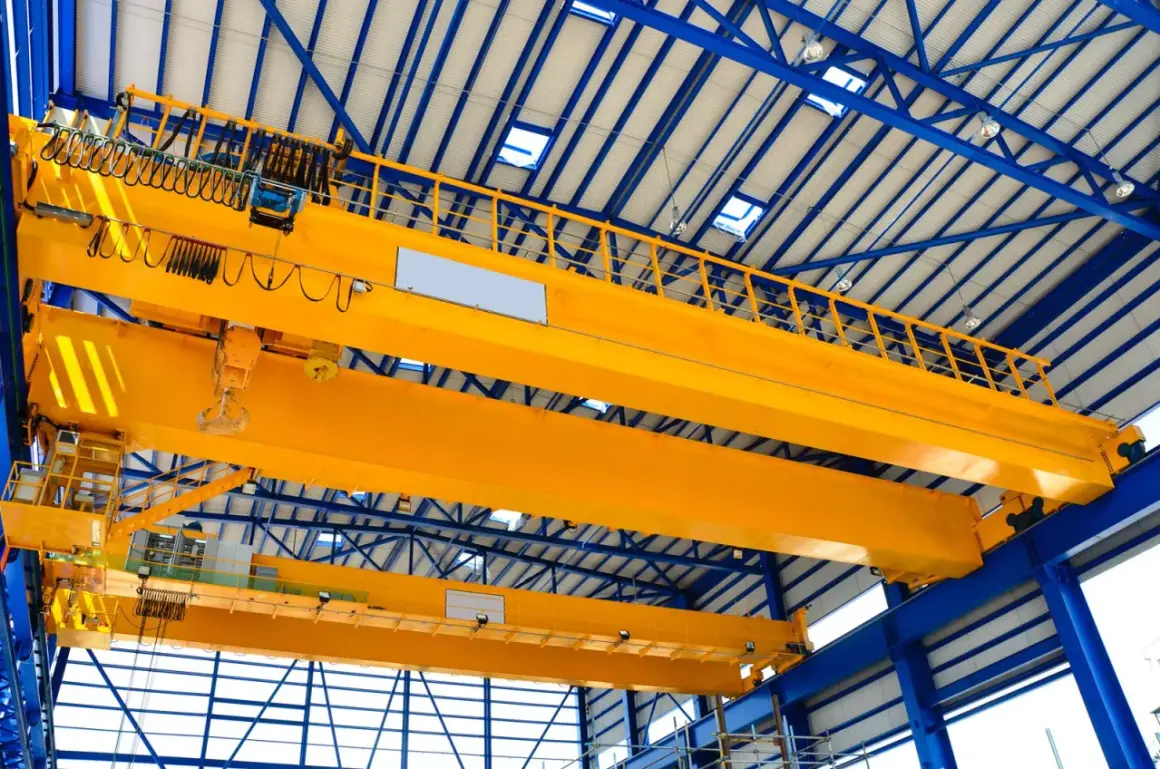

Z jakich elementów składa się konstrukcja suwnicy
Najpierw patrzę na dźwigar, bo to on bierze na siebie największą część obciążeń. W praktyce mamy tu układ, w którym belka nośna albo para belek przenosi ciężar na czołownice z kołami jezdnymi, a dalej na tor jazdy. Do tego dochodzi wózek z wciągnikiem, hak, osprzęt podnoszący oraz elementy zabezpieczające, które razem tworzą jedną, spójną maszynę.
| Element | Za co odpowiada | Na co zwracam uwagę |
|---|---|---|
| Dźwigar | Przenosi główne obciążenie i nadaje sztywność całemu mostowi | Ugięcie, jakość spoin, masa własna, odporność na skręcanie |
| Czołownice | Łączą dźwigar z kołami jezdnymi i przenoszą siły na tor | Łożyska, ustawienie osi, zużycie obręczy |
| Wózek jezdny | Przesuwa wciągnik w poprzek mostu | Płynność ruchu, prowadzenie, odboje, hamowanie |
| Wciągnik | Podnosi i opuszcza ładunek; w większych urządzeniach zwykle linowy, w lżejszych bywa łańcuchowy | Stan liny lub łańcucha, hamulec, ogranicznik wysokości |
| Hak i osprzęt | Bezpośrednio łączy ładunek z układem podnoszenia | Zatrzask, luz, ślady przeciążenia, swoboda obrotu |
| Tor jazdy | Wyznacza trasę całej suwnicy | Geometria, czystość, stan zasilania, odchyłki ustawienia |
W zakładach produkcyjnych najczęściej spotykam układ pomostowy, ale sama suwnica może być też bramowa albo podwieszana. Każda z tych odmian pracuje trochę inaczej, jednak zasada pozostaje ta sama: konstrukcja ma utrzymać obciążenie, a mechanika ma przenieść je dokładnie tam, gdzie trzeba. Gdy już widać, kto przenosi ciężar, łatwiej zrozumieć sam ruch i to, dlaczego sztywność jest tak ważna.
Jak suwnica porusza ładunek w trzech osiach
Mechanizm działania jest prosty tylko na papierze. Operator nie przemieszcza ładunku jednym ruchem, lecz steruje trzema niezależnymi osiami: podnoszeniem, jazdą wózka i jazdą mostu. Najpierw wciągnik unosi hak, potem wózek ustawia ładunek nad właściwym punktem, a na końcu most przesuwa go wzdłuż hali. Dzięki temu można bardzo precyzyjnie przenieść ciężar bez improwizowania z innym sprzętem transportowym.
- Podnoszenie odbywa się przez bęben linowy albo napęd łańcuchowy, który zwija lub rozwija element nośny.
- Jazda wózka ustawia ładunek w poprzek rozpiętości mostu, więc odpowiada za dokładne pozycjonowanie.
- Jazda mostu przesuwa całą suwnicę po torze i decyduje o zasięgu roboczym.
Przy większym udźwigu nie tylko masa ładunku, ale też jego bezwładność zaczyna być problemem. Dlatego dobre sterowanie ogranicza gwałtowne starty i zatrzymania; bez tego nawet poprawnie policzona konstrukcja pracuje nerwowo. Właśnie dlatego elektryka nie jest dodatkiem, tylko częścią samej logiki pracy maszyny.
Elektryka, która steruje ruchem i bezpieczeństwem
W polskich halach najczęściej spotykam zasilanie 3×400 V, a cały układ sterowania pracuje zwykle na niższym napięciu pomocniczym, często 24 V. To ważne rozróżnienie: moc idzie do silników, ale decyzje o ruchu zapadają w szafie sterowniczej, na kasecie, w radiu lub w PLC, czyli programowalnym sterowniku logicznym. Dobrze dobrana elektryka nie tylko uruchamia maszynę, ale też pilnuje hamowania, przeciążenia i końcowych położeń.
Zasilanie ruchomego układu
Dobór sposobu doprowadzenia energii zależy od długości toru, intensywności pracy i środowiska. Jeśli instalacja ma pracować codziennie i ma dużo cykli, stawiam raczej na rozwiązanie trwałe i przewidywalne; jeśli liczy się prostota, czasem wystarczy wersja o mniejszej złożoności. Najważniejsze jest to, by przewody nie były stale narażone na skręcanie, szarpanie i przypadkowe uszkodzenia.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Szynoprzewód | Długie tory, częsta praca, wymaganie uporządkowanego prowadzenia energii | Mało ruchomych przewodów, stabilne zasilanie, dobra organizacja przestrzeni | Wymaga precyzyjnego montażu i kontroli połączeń |
| Feston | Średnie trasy i rozwiązania, w których liczy się prostszy montaż | Niższy koszt startowy, łatwy serwis, elastyczność | Przewody zużywają się mechanicznie i wymagają regularnej kontroli |
| Bęben kablowy | Gdy ruch jest bardziej zmienny lub urządzenie pracuje w trudniejszych warunkach | Dobra elastyczność prowadzenia kabla, wygodny przy dużych przemieszczeniach | Większa złożoność mechaniczna i więcej elementów eksploatacyjnych |
Przeczytaj również: Transformator - Jak dobrać i uniknąć kosztownych błędów?
Sterowanie i zabezpieczenia
Falownik nie służy tylko do „miękkiego startu”. W dobrze ustawionym układzie pozwala też ograniczyć kołysanie ładunku, zbić udary prądowe i poprawić kulturę pracy całego napędu. Do tego dochodzą wyłączniki krańcowe, ogranicznik przeciążenia, wyłącznik awaryjny i hamulec, który utrzymuje ładunek po zaniku zasilania.
- Wyłącznik krańcowy zatrzymuje ruch przed dojazdem do skrajnego położenia.
- Ogranicznik udźwigu blokuje dalsze podnoszenie przy zbyt dużym obciążeniu.
- Hamulec utrzymuje ładunek po odcięciu zasilania i chroni przed niekontrolowanym opadaniem.
- Antykolizja ma sens tam, gdzie na jednej jezdni pracują dwie lub więcej suwnic.
W bardziej rozbudowanych układach pojawia się też PLC. Taki sterownik zbiera sygnały z czujników, pilnuje sekwencji ruchów i dba o to, by wózek, most i system bezpieczeństwa nie wchodziły sobie w drogę. Kiedy układ zasilania jest już dobrany, zostaje pytanie, która konstrukcja samej suwnicy pasuje do obciążenia i hali.
Kiedy lepiej sprawdza się konstrukcja jednobelkowa, a kiedy dwubelkowa
To nie jest pytanie wyłącznie o cenę. Wybór wpływa na udźwig, wysokość hakową, sztywność i późniejszą obsługę serwisową. Ja zwykle traktuję go jako kompromis między miejscem w hali a intensywnością pracy: prostszy układ jest lżejszy i tańszy, ale dwubelkowy lepiej znosi cięższe i częstsze cykle.
| Cecha | Konstrukcja jednobelkowa | Konstrukcja dwubelkowa |
|---|---|---|
| Udźwig i intensywność pracy | Dobra do lekkich i średnich zadań | Lepsza przy cięższych ładunkach i częstych cyklach |
| Wysokość podnoszenia | Zwykle korzystniejsza w tej samej hali | Nieco mniejsza, bo wózek pracuje inaczej względem belek |
| Sztywność | Mniejsza, ale często w pełni wystarczająca | Większa, więc układ lepiej znosi ciężką eksploatację |
| Masa własna i montaż | Lżejsza i prostsza w zabudowie | Cięższa i bardziej wymagająca montażowo |
| Koszt | Zwykle niższy | Zwykle wyższy, ale z większym zapasem parametrów |
W halach, w których nie da się oprzeć toru na klasycznej konstrukcji nośnej, rozważa się też wersje podwieszane. Mają sens tam, gdzie liczy się wykorzystanie przestrzeni i trzeba ograniczyć ingerencję w posadzkę, ale ich zastosowanie mocniej zależy od geometrii budynku. Dopiero potem ma sens dopracowanie montażu, pomiarów i codziennej eksploatacji.
Co sprawdzam przy montażu i w trakcie pracy, żeby uniknąć awarii
Ja zwykle zaczynam od tego, czego nie widać na pierwszy rzut oka: geometrii toru, osiowania kół i jakości połączeń elektrycznych. Nawet niewielkie odchylenia powodują ukosowanie, rosną opory toczenia i przyspiesza zużycie obrzeży oraz łożysk. Po stronie elektrycznej równie ważne są uziemienie, rezystancja izolacji, ciągłość przewodu ochronnego i dokumentacja pomiarów.
- Sprawdź, czy hamulec trzyma ładunek po zaniku zasilania.
- Zweryfikuj krańcówki podnoszenia i jazdy, zanim urządzenie trafi do normalnej pracy.
- Kontroluj przewody, prowadniki i punkty wieszania kabla, bo tam najczęściej zaczyna się zużycie.
- Nie pomijaj pomiarów ochrony przeciwporażeniowej i izolacji po naprawach instalacji.
- Nie ustawiaj zbyt agresywnych przyspieszeń, bo ładunek będzie bujał i obciąży hamulce.
- W środowisku wilgotnym, zapylonym albo korozyjnym planuj przeglądy ciaśniej niż w czystej hali.
Z perspektywy UDT nie wystarczy, że maszyna „jeździ i podnosi”. Liczy się też stan techniczny, aktualne pomiary i zgodność z dokumentacją producenta. W praktyce to właśnie ta część decyduje, czy drobna usterka skończy się krótkim postojem, czy większym przestojem całej linii. Kiedy te punkty są uporządkowane, można myśleć o modernizacji napędu i sterowania.
Dlaczego modernizacja napędu daje szybciej odczuwalny efekt niż wymiana samej belki
Jeśli mam wskazać obszar, w którym najłatwiej poprawić codzienną pracę, to jest nim sterowanie. Falownik, lepsze czujniki, radio zamiast starej kasety i rozsądnie ustawione profile przyspieszania potrafią wyraźnie ograniczyć szarpnięcia, skrócić czas cyklu i zmniejszyć zużycie hamulców. W zakładach, które liczą energię bardzo dokładnie, taki układ pomaga też ograniczyć piki mocy i lepiej uporządkować pobór prądu w godzinach produkcji.
- Płynny rozruch zmniejsza udary mechaniczne i odciąża konstrukcję.
- Dokładniejsze pozycjonowanie ogranicza poprawki ruchu, a więc i stratę czasu.
- Diagnostyka ułatwia planowanie serwisu, zanim awaria zatrzyma pracę.
- W części układów da się wykorzystać odzysk energii hamowania, ale tylko wtedy, gdy przewidziano to już na etapie projektu.
W zakładzie z własną fotowoltaiką łatwiej też dopasować część cięższych operacji do godzin najwyższej produkcji energii, jeśli proces na to pozwala. Dla mnie to dobry przykład, że suwnica nie powinna być oceniana wyłącznie przez pryzmat udźwigu. Jeśli patrzysz na taką maszynę z perspektywy inwestycji, traktuj ją jako jeden system: konstrukcję, napęd, sterowanie i bezpieczeństwo. Dopiero wtedy da się uczciwie ocenić, czy potrzebna jest nowa suwnica, czy wystarczy dobrze zaprojektowana modernizacja.
