Indukcja elektromagnetyczna to jedna z tych zasad, które naprawdę porządkują elektrykę: wyjaśniają działanie transformatorów, generatorów, cewek i całej klasy urządzeń spotykanych w energetyce. Prawo Faradaya opisuje, kiedy zmiana pola magnetycznego zamienia się w napięcie, a dalej w prąd, i właśnie dlatego jest tak ważne zarówno w teorii, jak i w praktyce instalacyjnej. W tym tekście rozkładam temat na proste elementy, pokazuję wzór, sens fizyczny i najważniejsze zastosowania, także tam, gdzie łączy się on z fotowoltaiką i nowoczesną energetyką.
Najkrócej: zmiana pola magnetycznego zamienia się w napięcie
- Źródłem zjawiska jest zmiana strumienia magnetycznego, a nie sam obecny obok magnes.
- Napięcie indukowane rośnie, gdy pole zmienia się szybciej, cewka ma więcej zwojów albo obejmuje większą powierzchnię.
- Znak minus w równaniu oznacza, że układ „broni się” przed zmianą, zgodnie z zasadą Lenza.
- Najczęstsze zastosowania to transformatory, generatory, płyty indukcyjne, dławiki i przetwornice.
- Same panele fotowoltaiczne działają inaczej niż układy indukcyjne, bo wykorzystują efekt fotowoltaiczny, a nie zmianę pola magnetycznego.
Na czym polega indukcja elektromagnetyczna

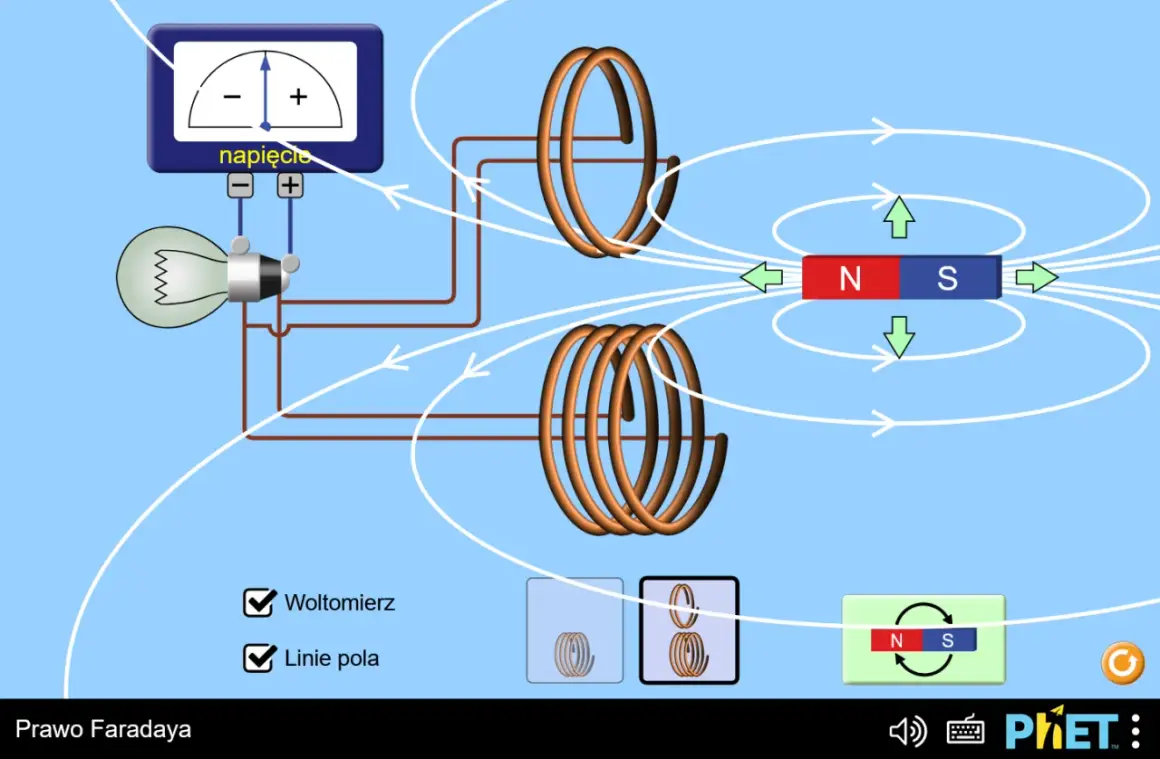

Ja najprościej tłumaczę to tak: jeśli przez obwód zmienia się „ilość” pola magnetycznego, w przewodniku pojawia się siła elektromotoryczna, czyli napięcie indukowane. To napięcie może zostać zmierzone nawet wtedy, gdy obwód jest otwarty, a dopiero po zamknięciu obwodu popłynie prąd. Nie chodzi więc o sam magnes stojący obok drutu, ale o zmianę warunków magnetycznych w czasie.
W praktyce taka zmiana może wynikać z kilku rzeczy: poruszenia magnesu względem cewki, poruszenia cewki względem magnesu, zmiany natężenia pola, obrotu przewodnika albo zmiany powierzchni pętli, przez którą „przechodzi” pole. To dlatego generator w elektrowni i cewka przesuwana ręką nad magnesem podlegają tej samej zasadzie, choć skala zjawiska jest zupełnie inna.
Przeczytaj również: Ile zarabia elektryk na statku? Zaskakujące różnice w wynagrodzeniach
Strumień magnetyczny bez zbędnej matematyki
Sercem całej zależności jest strumień magnetyczny, czyli wielkość opisująca, ile pola magnetycznego przechodzi przez określoną powierzchnię. W uproszczeniu można go zapisać jako: Φ = B · A · cosθ, gdzie B oznacza indukcję magnetyczną, A powierzchnię, a θ kąt ustawienia powierzchni względem linii pola. Im większe B i A oraz im korzystniejszy kąt, tym łatwiej o większą wartość strumienia.
Właśnie dlatego ten sam magnes może wywołać słabszy albo mocniejszy efekt, zależnie od tego, jak ustawisz cewkę. Gdy ten obraz jest już czytelny, łatwiej przejść do wzoru i zrozumieć, skąd bierze się znak minus.
Jak czytać wzór i znak minus
Najczęściej spotkasz zapis: ε = - dΦ/dt. Symbol ε oznacza siłę elektromotoryczną, czyli napięcie indukowane, Φ to strumień magnetyczny, a dΦ/dt mówi, jak szybko ten strumień zmienia się w czasie. W wersji dla cewki z wieloma zwojami zapisuje się to zwykle jako ε = -N · dΦ/dt, gdzie N to liczba zwojów.
Znak minus nie jest ozdobą matematyczną. On mówi, że kierunek napięcia i prądu indukowanego przeciwstawia się zmianie, która to napięcie wywołała. To właśnie treść zasady Lenza: jeśli strumień rośnie, układ wytwarza efekt przeciwny do tego wzrostu; jeśli maleje, próbuje temu spadkowi przeciwdziałać. Dzięki temu energia nie pojawia się „znikąd” i fizyka pozostaje spójna.
| Symbol | Co oznacza | Co ma największy wpływ |
|---|---|---|
| ε | siła elektromotoryczna, czyli napięcie indukowane | szybkość zmiany strumienia i liczba zwojów |
| Φ | strumień magnetyczny | natężenie pola, powierzchnia i kąt ustawienia |
| B | indukcja magnetyczna | siła samego pola magnetycznego |
| N | liczba zwojów cewki | im więcej zwojów, tym większy efekt |
Ten wzór jest krótki, ale opisuje bardzo dużo: od prostego doświadczenia z magnesem i cewką po działanie dużych urządzeń energetycznych. Następny krok to już nie teoria, tylko pytanie, co sprawia, że efekt jest silny albo słaby.
Od czego zależy, czy napięcie będzie duże czy małe
W praktyce o sile indukcji decydują głównie cztery rzeczy: szybkość zmiany pola, liczba zwojów, wielkość powierzchni pętli i obecność rdzenia magnetycznego. Jeśli zmiana zachodzi powoli, napięcie będzie niewielkie. Jeśli cewka ma dużo zwojów i pracuje w silnym, szybko zmieniającym się polu, efekt rośnie bardzo wyraźnie.
| Co zmieniasz | Co się dzieje z efektem | Kiedy ma to największe znaczenie |
|---|---|---|
| Szybkość ruchu lub zmianę pola | Napięcie rośnie | Przy generatorach, przetwornicach i testach laboratoryjnych |
| Liczbę zwojów | Napięcie rośnie proporcjonalnie | W transformatorach, dławikach i cewkach pomiarowych |
| Powierzchnię cewki | Łatwiej o większy strumień | Przy większych uzwojeniach i czujnikach indukcyjnych |
| Kąt ustawienia względem pola | Efekt może wzrosnąć albo spaść | Gdy cewka jest obracana lub źle ustawiona |
| Rdzeń ferromagnetyczny | Strumień zwykle się wzmacnia | W transformatorach, dławikach i urządzeniach zasilających |
Jest tu jeszcze jeden ważny niuans: nie każdy wzrost „mocy” układu oznacza lepszy efekt. W realnych urządzeniach pojawiają się straty w rdzeniu, grzanie przewodów i zjawiska pasożytnicze, więc projektant szuka równowagi między wydajnością a sprawnością. To właśnie widać najlepiej w zastosowaniach praktycznych.
Gdzie widać to w praktyce w instalacjach i urządzeniach

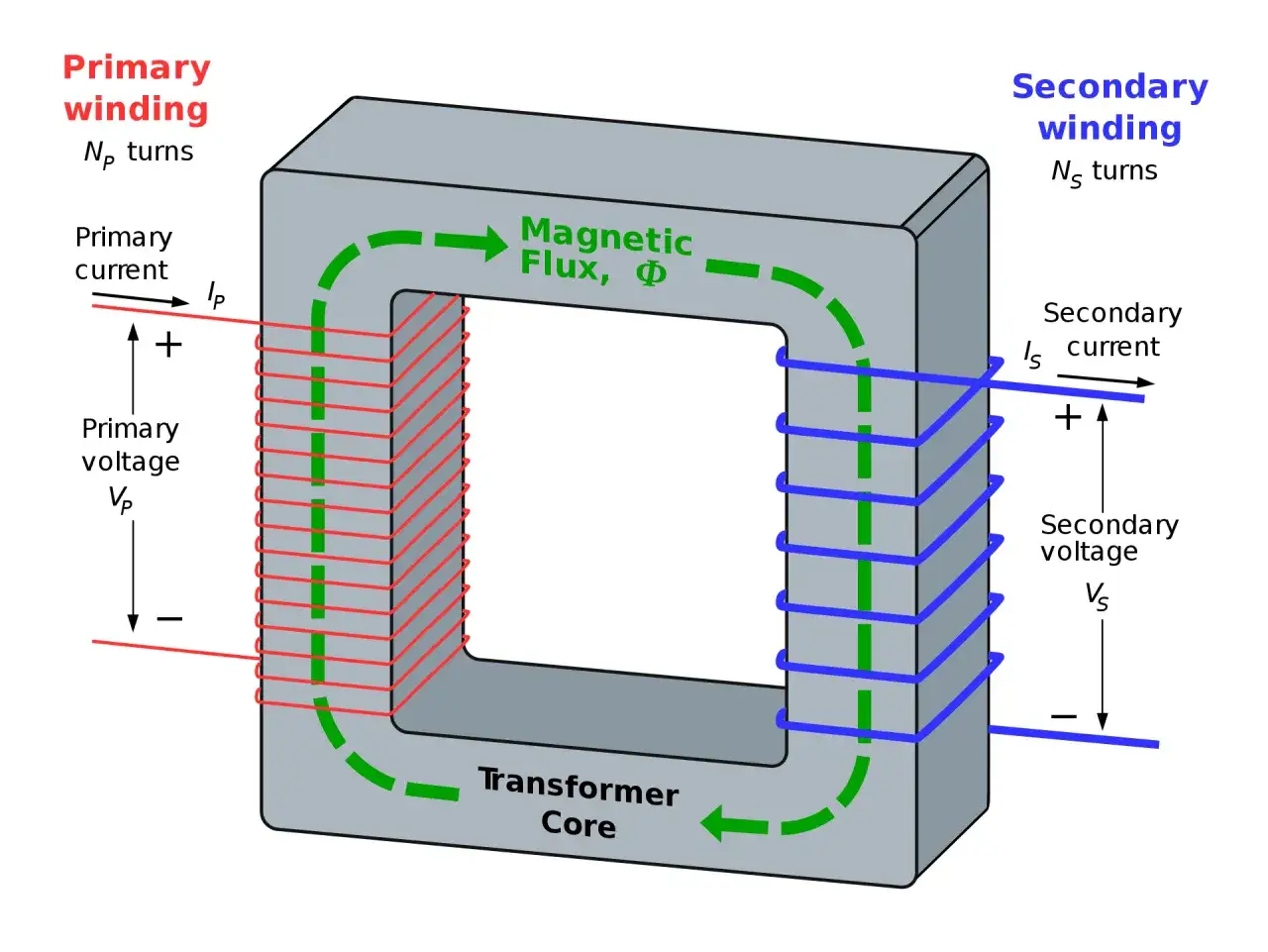

Najbardziej klasyczny przykład to transformator. W sieci energetycznej w Polsce pracujemy na częstotliwości 50 Hz, więc napięcie i prąd zmieniają się cyklicznie, a to pozwala przenosić energię między uzwojeniami bez bezpośredniego kontaktu elektrycznego. W transformatorze pierwotne uzwojenie wytwarza zmienny strumień magnetyczny, a wtórne odbiera z niego napięcie. Bez indukcji taki element po prostu nie działałby w obecnej postaci.
Drugie oczywiste miejsce to generator w elektrowni wiatrowej, wodnej albo spalinowej. Tam zamieniasz ruch mechaniczny na energię elektryczną właśnie przez zmianę strumienia magnetycznego w uzwojeniu. To ważne w energetyce odnawialnej, bo nawet jeśli źródłem pierwotnym jest wiatr lub woda, to końcowy etap wytwarzania prądu nadal opiera się na indukcji elektromagnetycznej.
Trzecim przykładem jest płyta indukcyjna. Pod szklaną powierzchnią znajduje się cewka, która wytwarza szybkozmienne pole magnetyczne. Ono indukuje prądy wirowe w dnie garnka, a te prądy ogrzewają metal. To dobry przykład na to, że sama zasada jest jedna, ale skutki mogą być różne: czasem chcemy wytworzyć prąd, a czasem ciepło.
W nowoczesnej elektronice zjawisko to widać też w dławikach, filtrach i przetwornicach. Przy częstotliwościach rzędu kilkudziesięciu kiloherców można zbudować urządzenia lżejsze i mniejsze niż klasyczne elementy sieciowe, ale rosną wtedy wymagania dotyczące strat i jakości projektu. W praktyce właśnie tu zaczyna się różnica między poprawnie zaprojektowanym układem a rozwiązaniem, które tylko „działa na papierze”.
Czego nie mylić z fotowoltaiką i gdzie są granice działania
To ważne rozróżnienie, zwłaszcza na portalu o energii słonecznej: panel fotowoltaiczny nie wytwarza prądu dzięki indukcji elektromagnetycznej. Ogniwo PV działa przez efekt fotowoltaiczny, czyli bezpośrednią zamianę energii światła na energię elektryczną w półprzewodniku. Pole magnetyczne nie jest tu głównym mechanizmem produkcji prądu.
| Cecha | Indukcja elektromagnetyczna | Efekt fotowoltaiczny |
|---|---|---|
| Co wywołuje zjawisko | Zmiana strumienia magnetycznego | Światło padające na półprzewodnik |
| Typowy element | Cewka, uzwojenie, transformator, generator | Ogniwo lub moduł PV |
| Rola ruchu | Często kluczowa | Nie jest potrzebny ruch mechaniczny |
| Typowy wynik | Napięcie i prąd indukowany | Napięcie i prąd z nośników wzbudzonych światłem |
Warto też znać granice samej indukcji. Stały magnes stojący bez ruchu przy cewce nie da ciągłego napięcia. Pole może istnieć, ale jeśli się nie zmienia, efekt zanika. Z kolei w układach o wysokiej częstotliwości rosną straty na prądach wirowych i zjawiskach cieplnych, dlatego rdzenie często się laminuje, a przewody dobiera bardzo świadomie. Innymi słowy: zasada jest prosta, ale dobre wykorzystanie jej w sprzęcie wymaga już inżynierskiej dyscypliny.
Na co patrzę przy transformatorze, falowniku i płycie indukcyjnej
Jeśli chcę ocenić, czy układ z indukcją został sensownie zaprojektowany, sprawdzam trzy rzeczy. Po pierwsze, czy ma właściwą częstotliwość pracy do zastosowania. Po drugie, jakie są straty w rdzeniu i uzwojeniach. Po trzecie, czy elementy magnetyczne są dobrane do mocy i temperatury, w jakiej mają pracować.
W falownikach i przetwornicach stosowanych przy instalacjach PV te kwestie są szczególnie istotne, bo układ musi zamieniać prąd stały na przemienny i często współpracuje z dławikami, filtrami oraz transformatorem. Jeśli projekt jest słaby, pojawia się nadmierne grzanie, hałas, spadek sprawności i gorsza odporność na obciążenie. W praktyce widać to szybko: sprzęt może działać, ale nie pracuje tak, jak powinien przez cały sezon i przy różnych warunkach temperaturowych.
Ja zwykle zwracam też uwagę na to, czy opis urządzenia nie miesza pojęć. Jeśli ktoś mówi o „indukcyjnym” działaniu panelu słonecznego, to najczęściej skrót myślowy albo marketingowe uproszczenie. W panelu chodzi o półprzewodnik, a nie o zmianę pola magnetycznego. Za to po stronie AC, w falowniku, transformatorze czy filtrach, zjawiska elektromagnetyczne mają już pełne znaczenie i tam warto je rozumieć dokładnie. To właśnie taka wiedza pomaga lepiej czytać specyfikacje i uniknąć błędnych oczekiwań wobec sprzętu.
