Symbol uziemienia na schemacie to mały znak, ale w praktyce decyduje o tym, jak czytać ochronę przeciwporażeniową, połączenia wyrównawcze i zaciski urządzeń. W instalacjach elektrycznych, a szczególnie w fotowoltaice, nie wystarczy rozpoznać samej ikonki - trzeba jeszcze wiedzieć, czy chodzi o uziemienie ochronne, funkcjonalne czy zwykły punkt odniesienia. W tym tekście rozkładam temat na proste elementy i pokazuję, gdzie najłatwiej o pomyłkę.
Najważniejsze informacje w skrócie
- Najczęściej spotkasz trzy odmiany oznaczenia: earth/ground, functional earthing i protective earth.
- Sam znak nie mówi jeszcze, czy instalacja pracuje w układzie TN, TT czy IT.
- W instalacjach PV symbol pojawia się przy falowniku, konstrukcji wsporczej, SPD i metalowych obudowach.
- Przewód PE jest zwykle żółto-zielony, a N niebieski, więc kolor i opis zacisku mają znaczenie.
- Jeśli brakuje legendy rysunku, znak należy czytać ostrożnie, a nie automatycznie.
Co oznacza symbol uziemienia i kiedy jest używany
Najprościej mówiąc, to graficzne oznaczenie miejsca, które ma być połączone z ziemią albo z przewodem ochronnym. W standardzie IEC najważniejsza jest tu precyzja: inny sens ma ogólne earth/ground, inny uziemienie funkcjonalne, a jeszcze inny ochronne PE. Ja zawsze czytam ten znak razem z opisem zacisku, bo sam rysunek bez kontekstu potrafi wprowadzić w błąd.
W praktyce znak wygląda jak pionowa kreska zakończona trzema poziomymi liniami malejącymi ku dołowi. Jeśli stoi przy urządzeniu, zwykle wskazuje terminal, do którego trzeba podłączyć przewód uziemiający albo punkt uziemienia obudowy. Jeśli pojawia się na schemacie instalacji, opisuje połączenie z uziomem, szyną PE lub innym elementem układu ochronnego. Nie jest to dekoracja, tylko skrót informacji o bezpieczeństwie i funkcji technicznej.
Żeby nie mylić tych znaczeń, warto od razu zobaczyć najważniejsze odmiany oznaczenia i ich typowe zastosowanie.
Jak rozpoznać najważniejsze odmiany oznaczenia
W dokumentacji technicznej producenci rozróżniają kilka bliskich, ale nieidentycznych symboli. W dokumentacji Schneider Electric oznaczenia IEC 60417 rozdzielają trzy różne funkcje: Earth/ground, functional earthing i protective earth. To ważne, bo sam kształt symbolu bywa podobny, a różnicę robi dopiero opis zacisku. W praktyce zdarzają się też różnice krajowe i branżowe, więc legenda dokumentacji jest obowiązkowa.
| Oznaczenie | Co zwykle znaczy | Gdzie je spotkasz | Na co zwrócić uwagę |
|---|---|---|---|
| IEC 60417-5017 | Ogólny earth/ground, czyli punkt odniesienia lub zwykły terminal uziemienia | Przy urządzeniach pomiarowych, sterownikach, elementach z dokumentacją międzynarodową | Jeśli nie ma dokładniejszego opisu, nie zakładaj automatycznie, że chodzi o ochronę przeciwporażeniową |
| IEC 60417-5018 | Functional earthing, czyli uziemienie funkcjonalne | Sprzęt wymagający stabilnej pracy, ekranowania lub ograniczenia zakłóceń | To nie zawsze jest to samo co PE, bo celem bywa poprawa działania, a nie bezpośrednia ochrona człowieka |
| IEC 60417-5019 | Protective earth, czyli uziemienie ochronne | Obudowy klasy I, zaciski ochronne, elektrodę uziemiającą | Ten wariant wiąże się bezpośrednio z ochroną przed porażeniem przy uszkodzeniu |
W skrócie: jeśli widzisz sam znak, ale obok stoi PE albo FE, to właśnie ten skrót najczęściej rozstrzyga sprawę. Bez niego nie interpretuję symbolu na skróty, bo w instalacjach elektrycznych to zbyt łatwo kończy się błędem.
Gdy już rozpoznasz typ oznaczenia, najważniejsze staje się pytanie, gdzie dokładnie go szukać w realnej instalacji.
Gdzie ten znak pojawia się w instalacji elektrycznej i fotowoltaice

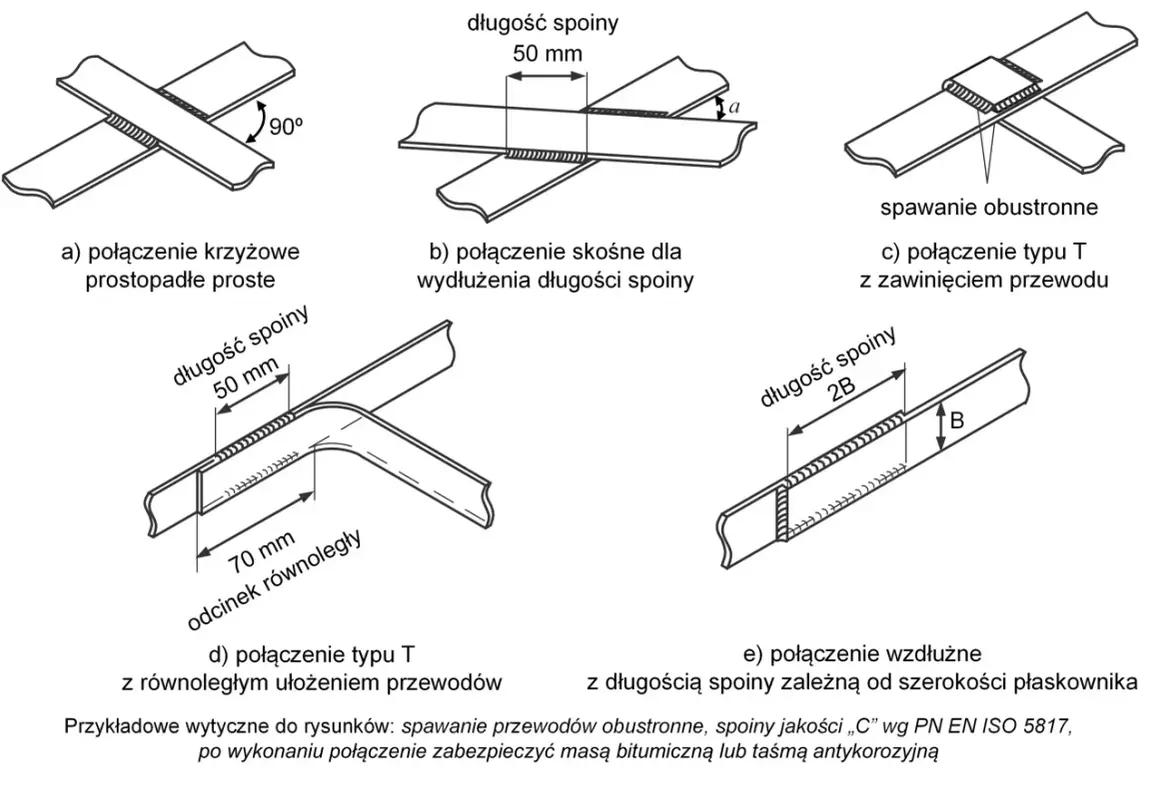

W klasycznej instalacji domowej symbol uziemienia spotkasz przede wszystkim przy rozdzielnicy, szynie PE, metalowych obudowach urządzeń i połączeniach wyrównawczych. Połączenia wyrównawcze to metaliczne połączenia części przewodzących, które ograniczają różnice potencjałów między elementami instalacji. To ważne, bo sam przewód ochronny nie załatwia wszystkiego, jeśli metalowe części budynku pozostają elektrycznie odłączone od reszty układu.
W fotowoltaice ten sam znak widzę zwykle przy falowniku, ogranicznikach przepięć, konstrukcji wsporczej i, zależnie od projektu, przy ekranach przewodów lub metalowych obudowach szaf. W instrukcjach SMA symbol przy falowniku wskazuje punkt podłączenia equipment grounding conductor. To szczególnie istotne przy modernizacjach, bo w instalacji PV często pracują razem części DC, AC i elementy odgromowe.
Jeżeli chcesz szybko ocenić poprawność takiego połączenia, patrz nie tylko na ikonę, ale też na to, czy obok jest opis zacisku, rodzaj przewodu i odniesienie do głównej szyny uziemiającej, czyli GSU. To prowadzi prosto do kolejnej kwestii: samego symbolu nie wolno mylić z całym układem sieci.
Dlaczego sam symbol nie mówi jeszcze, jaki masz układ sieci
To jeden z najczęstszych błędów. Znak uziemienia pokazuje punkt lub funkcję połączenia, ale nie opisuje całej topologii sieci. W praktyce instalacja może być zbudowana w układzie TN, TT albo IT, a każdy z nich działa inaczej przy uszkodzeniu. W układzie TN jedna część źródła jest połączona z ziemią, a części przewodzące dostępne są do niej dołączone przewodami ochronnymi. W TT źródło i odbiorca mają własne połączenia z ziemią. W IT źródło jest izolowane lub uziemione przez dużą impedancję.
| Układ | Najkrótszy opis | Co to oznacza dla czytania schematu |
|---|---|---|
| TN | Punkt źródła jest bezpośrednio uziemiony, a części przewodzące są do niego podłączone przewodem ochronnym | Szukanie samego symbolu to za mało, bo trzeba jeszcze ustalić, czy jest TN-S, TN-C czy TN-C-S |
| TT | Źródło i instalacja odbiorcza mają własne połączenia z ziemią | Symbol przy urządzeniu nie mówi, czy zabezpieczenie działa właściwie, dopóki nie sprawdzisz sposobu ochrony i RCD |
| IT | Źródło nie jest uziemione bezpośrednio albo jest uziemione przez dużą impedancję | Interpretacja uziemienia wymaga pełnego schematu, bo zachowanie przy pierwszym uszkodzeniu jest inne niż w TN czy TT |
Najbardziej zdradliwe jest założenie, że samo oznaczenie uziemienia przesądza o TN-S. Nie przesądza. O tym decyduje cały układ połączeń, a w TN-C i TN-C-S dodatkowo sposób prowadzenia PEN, PE i N. Ja patrzę na to tak: znak uziemienia odpowiada na pytanie "gdzie jest punkt ochronny lub odniesienia", a układ sieci odpowiada na pytanie "jak cała instalacja zareaguje na uszkodzenie".
Na takim tle szczególnie dobrze widać, jakie pomyłki pojawiają się najczęściej w praktyce.
Najczęstsze błędy, które widzę na schematach i na budowie
- Mylenie PE z N. N to przewód neutralny, a PE to przewód ochronny. W praktyce PE jest zwykle żółto-zielony, a N niebieski, więc kolor pomaga, ale nie zastępuje opisu.
- Traktowanie uziemienia funkcjonalnego jak ochronnego. FE może służyć do ograniczenia zakłóceń lub poprawy pracy urządzenia, ale nie zawsze spełnia rolę ochrony przeciwporażeniowej.
- Odczytanie symbolu bez legendy. Na niektórych rysunkach ten sam znak bywa użyty w innym kontekście, więc bez opisu łatwo zgadnąć coś, czego tam po prostu nie ma.
- Pomijanie połączeń wyrównawczych. Jeśli metalowe elementy nie są połączone zgodnie z projektem, sama obecność przewodu PE nie rozwiązuje całego problemu.
- Przykręcanie przewodu "byle gdzie". W sprzęcie, zwłaszcza PV i automatyce, trzeba używać przewidzianego punktu lub zacisku, a nie przypadkowego miejsca na obudowie.
Najbardziej kosztowny błąd nie polega zwykle na tym, że ktoś nie zna znaku, tylko na tym, że zbyt szybko uznaje go za oczywisty. Dlatego przed odbiorem lub modernizacją wolę przejść przez krótką listę kontrolną niż polegać na domyśle.
Co sprawdzam przed odbiorem albo modernizacją
- Otwieram legendę rysunku i sprawdzam, czy symbol jest opisany jako PE, FE czy Earth.
- Porównuję oznaczenia na schemacie z opisami zacisków na urządzeniu i w rozdzielnicy.
- Sprawdzam, czy przewód ochronny, szyna PE i połączenia wyrównawcze tworzą ciągły tor.
- W instalacji PV oglądam falownik, konstrukcję wsporczą, metalowe obudowy i elementy ochrony przepięciowej.
- Jeśli mam wątpliwość co do układu sieci, wracam do schematu jednokreskowego, a nie zgaduję na podstawie jednej ikonki.
- Pomiar i odbiór zostawiam osobie z odpowiednimi uprawnieniami, bo tu liczy się nie tylko wygląd połączenia, ale jego rzeczywista ciągłość i skuteczność.
Ten prosty przegląd zwykle wystarcza, żeby oddzielić poprawne rozwiązanie od takiego, które tylko "wygląda elektrycznie". Zostaje jeszcze jedna rzecz, którą trzymam pod ręką zawsze, kiedy czytam schemat, i to ona często oszczędza najwięcej czasu.
Jedna legenda rysunku jest ważniejsza niż sam znak
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby tak: nigdy nie interpretuj symbolu uziemienia bez kontekstu całego dokumentu. Wystarczy legenda, opis zacisków, układ sieci i informacja o urządzeniu, żeby ten sam znak przestał być zagadką, a stał się precyzyjną informacją techniczną.
- Najpierw sprawdź, czy chodzi o PE, FE czy ogólny earth/ground.
- Potem porównaj znak z układem TN, TT albo IT.
- Na końcu oceń, czy połączenie obejmuje też obudowę, konstrukcję i elementy wyrównawcze.
Właśnie tak czyta się schematy, które mają służyć bezpieczeństwu, a nie tylko ładnie wyglądać. Jeśli znak budzi wątpliwość, traktuję go jak punkt startowy do weryfikacji, nie jak ostateczny dowód poprawności instalacji.
