Przekaźnik potrafi zatrzymać cały układ sterowania, choć sam element jest niewielki. W praktyce, gdy chcesz ustalić, jak sprawdzić przekaźnik, trzeba zweryfikować cewkę, styki i napięcie sterujące, a nie tylko usłyszeć charakterystyczne „kliknięcie”. Poniżej pokazuję prosty, bezpieczny sposób diagnozy, który pomaga odróżnić awarię samego przekaźnika od problemu po stronie zasilania albo obciążenia.
Najkrótsza droga do diagnozy przekaźnika
- Najpierw sprawdź oznaczenia pinów i dane katalogowe, bo bez nich łatwo pomylić cewkę ze stykami.
- Pomiar cewki multimetrem mówi dużo, ale tylko wtedy, gdy porównasz go z właściwym modelem i typem przekaźnika.
- Jeśli cewka działa, a obwód nie przełącza, podejrzenie pada zwykle na styki, wypalenie albo sklejenie kontaktów.
- Brzęczyk w mierniku nie wystarcza do oceny styków mocy; przy małych rezystancjach liczy się spadek napięcia i warunki obciążenia.
- W układach z dużym prądem rozruchowym przekaźnik może wyglądać na sprawny na stole, a psuć się dopiero pod obciążeniem.
Po czym poznać, że problem leży w przekaźniku
Najbardziej myli mnie zawsze jeden odruch: słyszę klik i od razu zakładam, że wszystko jest w porządku. To błąd. Przekaźnik ma dwa niezależne obszary pracy - cewkę, która go wzbudza, i styki, które przełączają obwód. Awaria może dotyczyć tylko jednego z nich.
- Brak kliknięcia zwykle wskazuje na przerwę w cewce, zbyt niskie napięcie sterujące albo problem po stronie drivera.
- Jest klik, ale obciążenie nie rusza - często winne są styki: wypalone, zabrudzone, sklejone albo źle dobrane do prądu.
- Praca przerywana sugeruje słaby styk, wibracje, spadki napięcia lub przegrzewanie cewki.
- Obudowa ciemnieje albo pachnie spalenizną to sygnał, że element był przeciążany i dalsze testy trzeba robić ostrożnie.
Jeżeli objaw pojawia się tylko raz na jakiś czas, nie traktuję tego jako „kaprys” podzespołu. W elektronice takie niestabilne zachowanie zwykle oznacza graniczną pracę: za małe napięcie, za duży prąd rozruchowy albo zużycie kontaktów. Z tego miejsca naturalnie przechodzimy do przygotowania pomiaru, bo bez tego łatwo wyciągnąć fałszywy wniosek.
Co przygotować do testu i jak nie zrobić sobie fałszywego wyniku
Do sensownej diagnostyki nie potrzeba rozbudowanego laboratorium, ale potrzebne są właściwe podstawy. Ja zwykle zaczynam od identyfikacji typu przekaźnika, bo inny test wykonasz na modelu samochodowym 12 V, inny na przekaźniku PCB 24 V DC, a jeszcze inny na wersji AC.
| Co warto mieć | Po co jest potrzebne |
|---|---|
| Multimetr cyfrowy | Do pomiaru rezystancji cewki, ciągłości styków i napięcia sterującego. |
| Zasilacz o znanym napięciu albo źródło zgodne z cewką | Do bezpiecznego wzbudzenia przekaźnika bez zgadywania, czy układ dostaje właściwe napięcie. |
| Dokumentacja lub oznaczenia na obudowie | Do rozpoznania pinów A1/A2, 85/86, COM, NO i NC. |
| Sprawne przewody pomiarowe | Zużyte końcówki potrafią dać niestabilny odczyt i udawać awarię przekaźnika. |
Bezpieczeństwo jest tu ważniejsze niż szybkość. Jeśli przekaźnik pracuje w układzie z napięciem sieciowym, używaj miernika o odpowiedniej kategorii pomiarowej i nie zakładaj, że „to tylko mały element”. Uszkodzone przewody, luźne końcówki albo pomiar na nieodłączonym obciążeniu potrafią zmylić nawet doświadczonego elektryka.
W praktyce najlepiej odłączyć tor mocy i zostawić do testu tylko sam przekaźnik albo jego część sterującą. Jeśli pracujesz przy automatyce domu, sterowaniu pompą czy elementach instalacji fotowoltaicznej, ta zasada oszczędza więcej czasu niż pół godziny zgadywania przy mierniku. Kolejny krok to już właściwy pomiar cewki i styków.
Jak sprawdzić przekaźnik multimetrem krok po kroku
- Odczytaj oznaczenia - znajdź pin cewki i wyprowadzenia styków. W wielu modelach spotkasz oznaczenia A1/A2, a w wersjach samochodowych 85/86 dla cewki oraz 30, 87 i 87a dla toru styków.
- Ustaw multimetr na rezystancję - zacznij od najniższego sensownego zakresu i sprawdź sam miernik, zwierając przewody. To daje punkt odniesienia dla bardzo niskich oporów.
- Zmierz rezystancję cewki - odczyt porównaj z danymi katalogowymi. Przerwa, czyli wskazanie OL lub nieskończoności, zwykle oznacza uszkodzoną cewkę. Odczyt wyraźnie niższy niż oczekiwany może sugerować zwarcie międzyzwojowe, choć tego nie każdy multimetr wykryje.

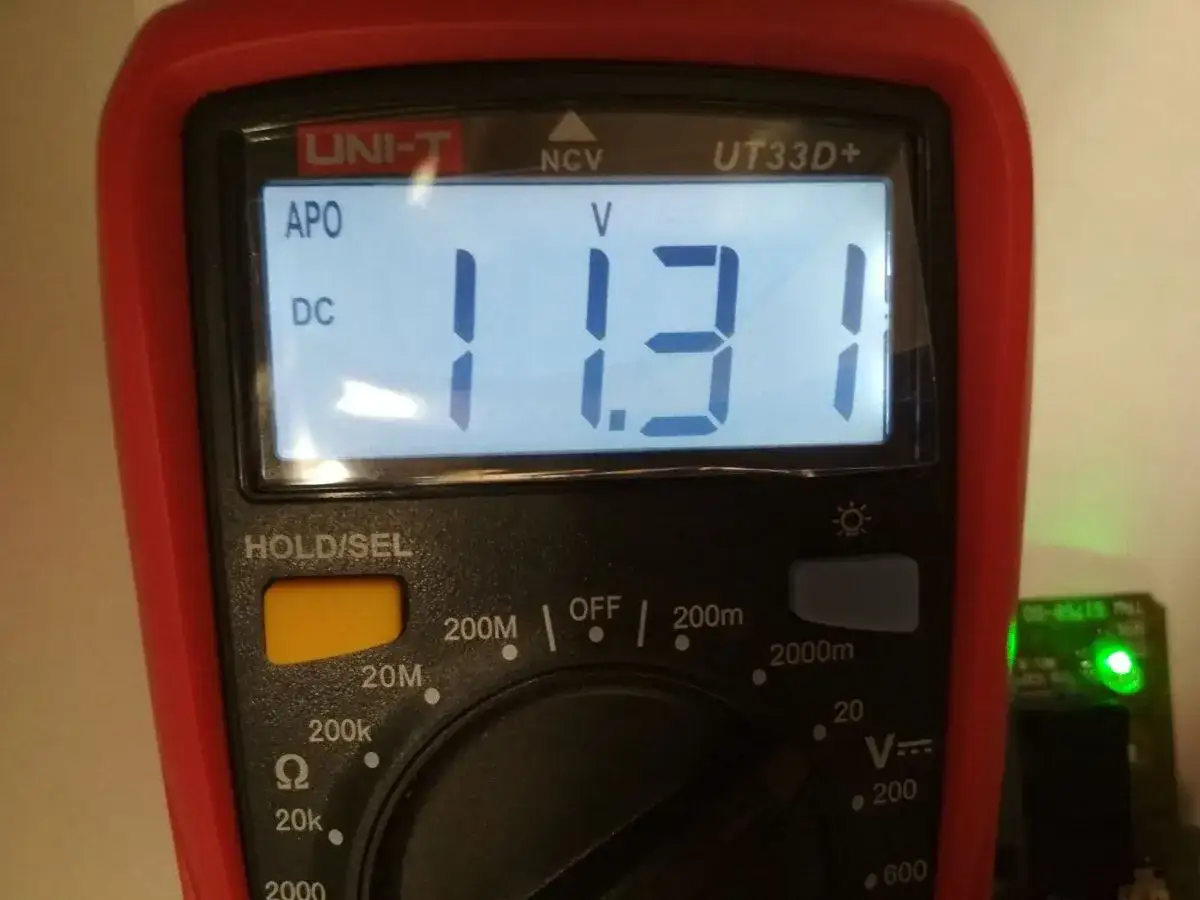

- Wzbudź cewkę napięciem znamionowym - podaj napięcie zgodne z modelem przekaźnika i sprawdź, czy następuje wyraźne zadziałanie. W przekaźnikach DC z diodą zabezpieczającą liczy się polaryzacja.
- Sprawdź styki w obu stanach - bez zasilania cewki oceniasz tor NC/NO, a po wzbudzeniu - przełączenie na drugi stan. Na wyjściu ma być ciągłość tam, gdzie przewiduje to układ.
- Nie ograniczaj się do brzęczyka - przy stykach mocy i bardzo małych rezystancjach lepszy jest pomiar spadku napięcia pod obciążeniem. Sam test ciągłości nie pokaże, czy styk naprawdę przewodzi dobrze pod prądem.
W cewkach AC sam pomiar rezystancji jest mniej miarodajny niż w wersjach DC, więc większą wagę ma poprawne napięcie sterujące i reakcja mechaniczna przekaźnika. Jeśli masz do czynienia z przekaźnikiem bistabilnym, nie trzymaj zasilania stale na cewce. Taki element zmienia stan krótkim impulsem i później go utrzymuje, więc test wygląda inaczej niż przy zwykłym przekaźniku monostabilnym.
W relacjach z rzeczywistego pomiaru najważniejsza jest konsekwencja: najpierw identyfikacja pinów, potem cewka, na końcu styki. Gdy pomieszam te trzy etapy, łatwo uzyskać pozornie poprawny wynik, który w praktyce nic nie mówi o sprawności elementu.
W praktyce warto pamiętać o liczbach, które pomagają odróżnić normę od awarii. W wielu przekaźnikach DC tolerancja rezystancji cewki mieści się w okolicach ±10-15%, a rezystancja styków w przekaźnikach sygnałowych bywa liczona w dziesiątkach miliomów, natomiast w przekaźnikach mocy częściej w setkach miliomów. Dokładny próg zawsze bierze się z karty katalogowej, ale takie widełki są dobrym punktem odniesienia w pierwszym teście.
Jak odczytać wyniki i odróżnić awarię cewki od problemu ze stykami
Tu zwykle wychodzą na jaw prawdziwe różnice między „przekaźnik działa”, a „przekaźnik działa tylko częściowo”. Jeśli spojrzysz wyłącznie na kliknięcie, możesz przeoczyć zużyte styki. Jeśli patrzysz wyłącznie na rezystancję cewki, możesz z kolei przegapić problem po stronie wyjścia.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić dalej |
|---|---|---|
| Brak kliknięcia | Przerwa w cewce, brak zasilania sterującego, za niskie napięcie | Zmierz napięcie na cewce i porównaj z wartością znamionową. |
| Jest klik, ale obwód nie przełącza | Wypalone, sklejone albo zabrudzone styki | Sprawdź ciągłość i spadek napięcia na stykach pod obciążeniem. |
| Przekaźnik działa tylko czasami | Spadki napięcia, słaby driver, wibracje, niestabilny styk | Zmierz napięcie podczas pracy i obejrzyj stan połączeń mechanicznych. |
| Element grzeje się wyraźnie bardziej niż inne | Przeciążenie cewki albo nieprawidłowe zasilanie | Porównaj warunki pracy z dokumentacją i sprawdź, czy napięcie nie przekracza dopuszczalnego zakresu. |
| Styk ma ciągłość, ale układ nadal nie działa stabilnie | Zbyt duża rezystancja kontaktu lub problem w obciążeniu | Oceń połączenie pod realnym prądem, a nie tylko na „suchym” teście ciągłości. |
Warto pamiętać o jednej rzeczy, którą początkujący często pomijają: niska rezystancja styków nie zawsze oznacza doskonały stan, a nieco większa rezystancja nie zawsze oznacza awarię. Liczy się aplikacja. Inny próg akceptacji ma obwód sygnałowy, inny przekaźnik mocy, a jeszcze inny styk pracujący przy bardzo małym obciążeniu.
Jeżeli przekaźnik przełącza małe prądy, na stykach może tworzyć się film kontaktowy i wynik pomiaru po prostu nie będzie identyczny jak nowego elementu. To właśnie dlatego diagnostyka nie kończy się na odczycie z miernika. Następna sekcja pokazuje błędy, które najczęściej prowadzą do złych wniosków.
Najczęstsze błędy, które zafałszowują diagnozę
- Pozostawienie przekaźnika w układzie i mierzenie go razem z innymi gałęziami. Równoległe ścieżki potrafią całkowicie zmienić wynik.
- Ograniczenie się do testu „piszczy albo nie piszczy”. Dla styków mocy to za mało, bo brzęczyk nie pokaże jakości przewodzenia pod obciążeniem.
- Ignorowanie typu cewki. W modelach AC i w przekaźnikach z diodą zabezpieczającą interpretacja pomiaru jest inna niż w prostym przekaźniku DC.
- Pomiar bez porównania z dokumentacją. Dwa przekaźniki o podobnym wyglądzie mogą mieć zupełnie inne napięcie cewki i inny układ pinów.
- Badanie tylko na stole bez obciążenia. Element może kliknąć poprawnie, a dopiero przy prądzie rozruchowym pokazać prawdziwą usterkę.
- Mylenie objawu z przyczyną. Jeśli przekaźnik się skleił, często winny jest nie sam element, tylko zbyt duży prąd, zły dobór kontaktów albo brak ochrony przeciwprzepięciowej.
Ja najczęściej widzę jeden schemat: ktoś wymienia przekaźnik, a problem wraca po kilku dniach, bo pierwotną przyczyną był przeciążony obwód. W takim przypadku sam element jest tylko ofiarą, nie źródłem awarii. Z tego powodu ostatni krok to zawsze ocena, czy naprawa w ogóle ma sens.
Kiedy wymiana przekaźnika oszczędza więcej czasu niż dalsza diagnostyka
Są sytuacje, w których dalsze pomiary mają mały sens. Jeśli obudowa jest nadtopiona, styki są sklejone, a cewka ma przerwę, wymiana jest po prostu rozsądniejsza niż próba „uratowania” elementu. Podobnie jest wtedy, gdy przekaźnik pracuje w układzie o dużym prądzie rozruchowym, na przykład przy pompach, grzałkach, sterowaniu ładowaniem, falowniku albo innym obwodzie automatyki energetycznej.
- Wymień od razu, jeśli widać przegrzanie, nadpalenie lub deformację obudowy.
- Wymień bez zwłoki, jeśli styki są sklejone albo element nie resetuje się poprawnie.
- Wymień i szukaj przyczyny, gdy usterka wraca po krótkim czasie pracy - to zwykle sygnał przeciążenia albo błędnego doboru modelu.
- Nie ryzykuj naprawy przy przekaźnikach zalewanych i hermetycznych, bo ich rozbieranie zwykle kończy się gorszym kontaktem niż przed ingerencją.
W praktyce najbardziej opłaca się patrzeć na cały układ, nie tylko na sam element. Jeśli przekaźnik padł w instalacji z fotowoltaiką, magazynem energii albo sterowaniem pompą, często trzeba sprawdzić też obciążenie, zabezpieczenie przeciwprzepięciowe i warunki pracy cewki. Dopiero wtedy diagnoza przestaje być zgadywaniem, a staje się normalnym, krótkim testem technicznym.
