W cyfrowej elektronice liczy się prostota, przewidywalność i możliwość budowania większych układów z małej liczby elementów. W tym tekście wyjaśniam, czym jest bramka NAND, jak odczytać jej tablicę prawdy, dlaczego uchodzi za element uniwersalny i gdzie naprawdę przydaje się w praktyce.
Najważniejsze fakty o NAND, które warto znać od razu
- NAND daje stan niski tylko wtedy, gdy oba wejścia są w stanie wysokim.
- To jedna z bramek uniwersalnych, więc z kilku takich elementów zbudujesz prawie każdy prosty układ logiczny.
- W praktyce najczęściej spotyka się rodziny CMOS i TTL, np. 74HC00 oraz 74LS00.
- Nieużywanych wejść nie zostawia się „w powietrzu”, bo układ może zachowywać się niestabilnie.
- W projektach automatyki i elektroniki pomocniczej ten element nadal ma sens, ale przy większej złożoności często lepiej przejść na mikrokontroler.
Jak działa NAND i dlaczego odwraca iloczyn
NAND to po prostu negacja iloczynu logicznego. Jeśli zapiszę to formalnie, dostaję Y = ¬(A ∧ B), czyli wyjście jest przeciwieństwem wyniku operacji AND. W praktyce oznacza to coś bardzo konkretnego: sygnał na wyjściu jest wysoki w trzech przypadkach na cztery, a niski tylko wtedy, gdy oba wejścia mają stan wysoki.
To właśnie dlatego ten element bywa nazywany bramką I-NIE. Na schematach rozpoznasz go po kształcie zbliżonym do AND, ale z małym „bąbelkiem” na wyjściu, który oznacza negację. Ja patrzę na ten znak jak na skrót myślowy: najpierw sprawdzam, czy oba wejścia są aktywne, a potem odwracam wynik.
Jeśli chcesz od razu przejść do praktyki, najlepiej zobaczyć to na tablicy prawdy. Ona usuwa większość nieporozumień i pokazuje, czemu ten element bywa mylący dla początkujących.
Tablica prawdy, którą warto odczytać bez zawahania
W bramce NAND najważniejsza zasada brzmi: tylko stan 1 i 1 na wejściu daje 0 na wyjściu. Wszystkie pozostałe kombinacje kończą się stanem wysokim.

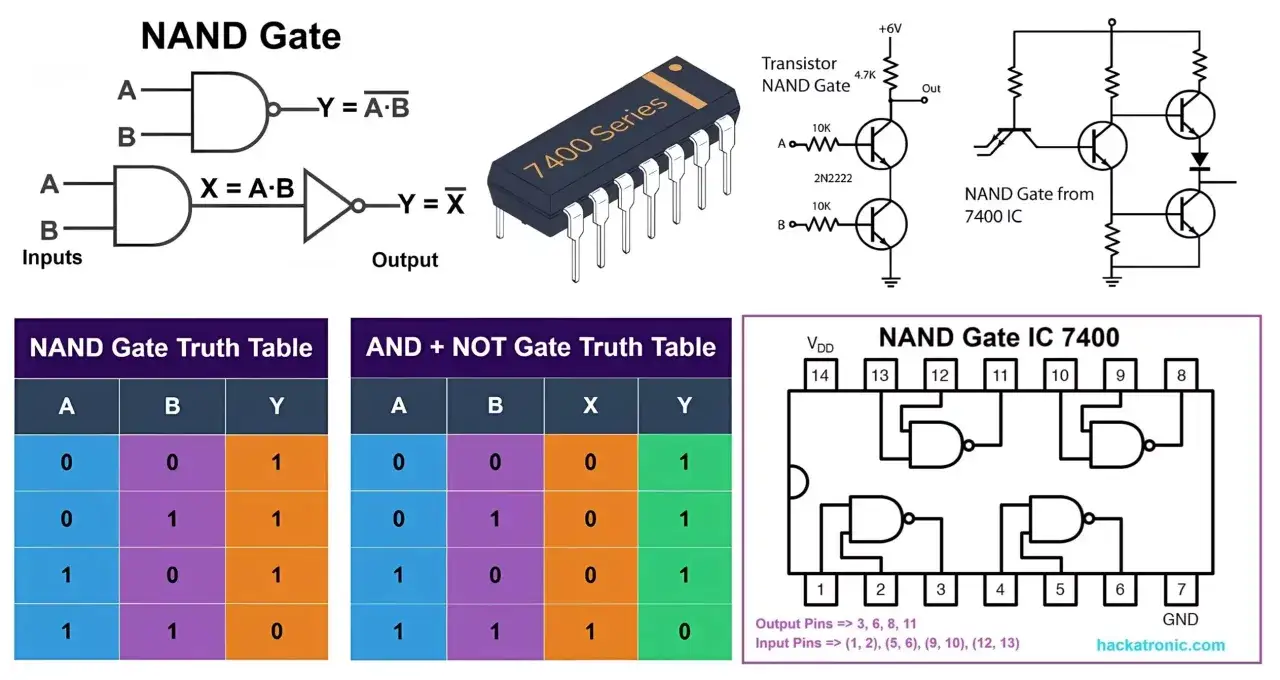

| A | B | Y = ¬(A ∧ B) |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
To brzmi banalnie, ale w praktyce wiele osób myli ten układ z OR, bo „większość” kombinacji rzeczywiście daje jedynkę. Różnica jest jednak zasadnicza: tutaj liczy się nie suma wejść, tylko ich jednoczesna aktywność. Gdy to kliknie, dużo łatwiej zrozumieć, skąd bierze się uniwersalność tego elementu.
Dlaczego z kilku NAND-ów zbudujesz prawie każdy układ
Najmocniejsza cecha NAND-a nie polega na tym, że jest „sprytny”. Chodzi o to, że można z niego składać inne funkcje logiczne bez konieczności mieszania wielu typów bramek. To jest praktyczne, bo upraszcza projekt, magazyn części i późniejszy serwis.
Kluczowy trop daje prawo De Morgana. W skrócie: negacja iloczynu jest równoważna sumie zanegowanych wejść. Dzięki temu z NAND-a da się zrobić:
- NOT - wystarczy połączyć oba wejścia razem i podać jeden sygnał.
- AND - najpierw NAND, a potem negacja wyjścia, zwykle z kolejnej bramki użytej jako inwerter.
- OR - po zanegowaniu wejść i przepuszczeniu ich przez NAND otrzymujesz równoważną funkcję.

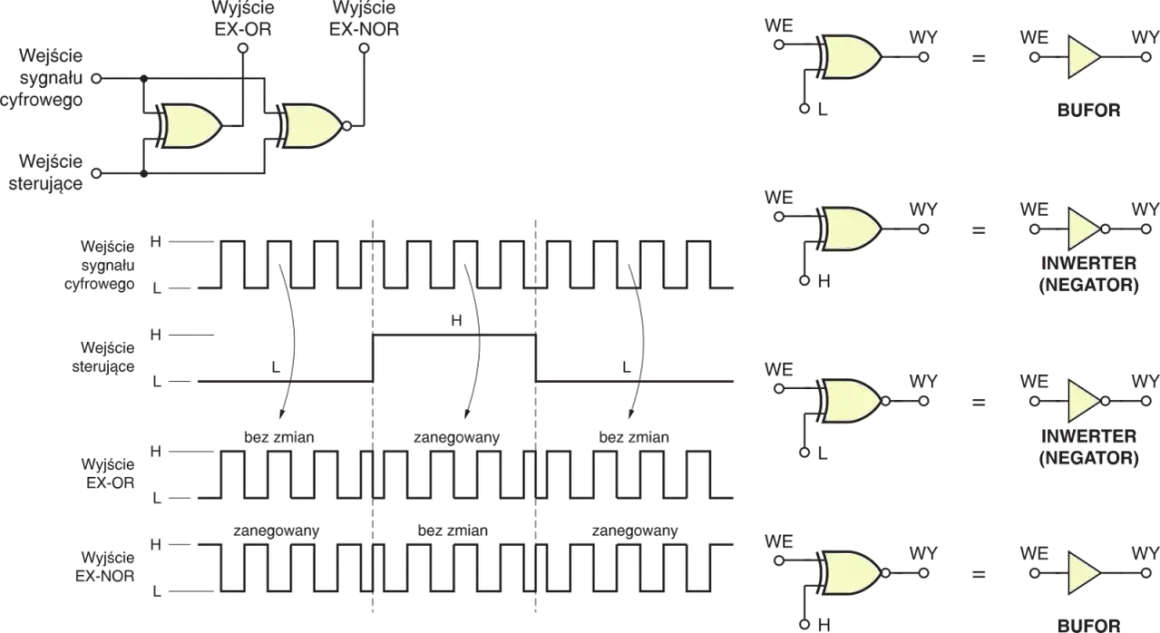

- XOR - w klasycznej realizacji potrzeba kilku NAND-ów, najczęściej czterech.
To nie jest sztuczka akademicka. W prostych układach cyfrowych pozwala ograniczyć liczbę różnych scalaków, a to z kolei ułatwia projektowanie i skraca czas uruchomienia. Dalej warto jednak zobaczyć, jak ten pomysł wygląda w realnych układach scalonych, a nie tylko na kartce.
Jak wygląda to w układach scalonych TTL i CMOS
W praktyce najczęściej spotkasz gotowe układy zawierające kilka takich bramek w jednej obudowie. Dwa klasyczne przykłady to rodziny 74LS00 i 74HC00. Oba układy zawierają cztery niezależne 2-wejściowe bramki NAND, ale pracują w innych rodzinach logicznych i dlatego zachowują się trochę inaczej.
| Rodzina | Charakter | Co to znaczy w praktyce | Moja uwaga |
|---|---|---|---|
| 74LS00 | TTL, klasyczna logika 5 V | Dobry wybór do starszych konstrukcji i serwisu sprzętu retro | Wciąż spotykany, ale dziś zwykle wybieram go tylko wtedy, gdy projekt już na nim bazuje |
| 74HC00 | CMOS, szeroki zakres zasilania | Mniejszy pobór mocy i wygodniejsza praca w nowych projektach | To mój domyślny wybór do prototypów i prostych układów hobbystycznych |
Różnica nie sprowadza się tylko do napięcia zasilania. CMOS zwykle lepiej znosi nowoczesne, energooszczędne projekty, a TTL bywa użyteczne wtedy, gdy pracujesz z istniejącą elektroniką 5 V. Jeśli układ ma trafić do prostego sterownika, licznika albo modułu pomocniczego, wybór rodziny logicznej ma realne znaczenie dla poboru prądu i zgodności sygnałów.
Gdzie spotkasz tę logikę w prawdziwych projektach
Najbardziej lubię patrzeć na takie elementy nie jak na szkolną definicję, tylko jak na klocki konstrukcyjne. Wtedy widać, gdzie naprawdę robią robotę. W układach pomocniczych instalacji fotowoltaicznych, automatyce domowej i prostych sterownikach energii NAND nie pracuje zwykle w torze mocy, ale bardzo często siedzi w logice decyzyjnej, blokadach i sygnalizacji.
- Debounce przycisku - układ może odfiltrować drgania styków i dać stabilny impuls, co jest przydatne w panelach sterujących.
- Zatrzask SR - kilka bramek potrafi zapamiętać stan, więc nadaje się do prostych funkcji pamiętających.
- Dekodery i selekcja sygnałów - przydatne tam, gdzie trzeba aktywować tylko jeden tor z kilku możliwych.
- Blokady bezpieczeństwa - jeśli dwa stany nie mogą wystąpić jednocześnie, prosta logika NAND dobrze pilnuje reguł.
- Pomocnicza elektronika w systemach energii - w układach alarmowych, monitoringu i prostym nadzorze nad przekaźnikami wciąż bywa sensowna.
W nowoczesnych falownikach i bardziej rozbudowanych systemach sterowania główna logika częściej siedzi już w mikrokontrolerze albo układzie programowalnym. To jednak nie odbiera wartości prostym bramkom, jeśli zadanie jest małe, jednoznaczne i ma działać bez rozbudowanego software’u. Z tego powodu ważne jest nie tylko to, co robi układ, ale też jak go poprawnie wpiąć.
Na co uważać, żeby prosty układ nie zaczął zachowywać się losowo
Najwięcej błędów przy takich elementach nie wynika z samej logiki, tylko z podstawowych zaniedbań montażowych. Ja zwracam uwagę przede wszystkim na pięć rzeczy.
- Nie zostawiaj wejść niepodłączonych - nieużywane wejście potrafi „pływać” i generować przypadkowe stany.
- Sprawdź zgodność rodzin logicznych - nie każda logika 5 V rozumie się bezpośrednio z inną rodziną 5 V, zwłaszcza przy mieszaniu TTL i CMOS.
- Dodaj kondensator odsprzęgający - typowe 100 nF blisko zasilania układu zmniejsza zakłócenia i pomaga uniknąć dziwnych objawów.
- Nie przeciążaj wyjścia - jedno wyjście ma ograniczoną wydajność prądową, więc zbyt wiele obciążeń może popsuć poziomy logiczne.
- Uwzględnij opóźnienie propagacji - układ nie reaguje idealnie natychmiast; przy szybszych sygnałach ma to znaczenie.
To właśnie te drobiazgi decydują, czy obwód zadziała od razu, czy będzie wymagał wielu poprawek. Gdy je opanujesz, łatwiej ocenić, kiedy taki element ma sens jako główny budulec projektu, a kiedy lepiej odpuścić i wybrać coś bardziej elastycznego.
Kiedy lepiej oprzeć projekt na NAND, a kiedy wybrać coś bardziej złożonego
Ja traktuję ten element jak dobre narzędzie do prostych, sprzętowych decyzji. Sprawdza się tam, gdzie logika ma być szybka, tania i łatwa do prześledzenia na stole prototypowym. Daje też dużą przewidywalność, bo wszystko dzieje się „w kablach i na bramkach”, bez warstwy programu, która może wprowadzać dodatkowe komplikacje.
Sięgnąłbym po taki układ wtedy, gdy projekt ma być niewielki, edukacyjny, odporny na prostą awarię albo po prostu tani w realizacji. Jeśli jednak układ zaczyna potrzebować wielu sensorów, komunikacji, kalibracji, liczenia czasu lub aktualizacji funkcji, mikrokontroler zwykle wygrywa wygodą i skalowalnością. W praktyce najlepsze projekty nie są „najprostsze za wszelką cenę”, tylko dobrane do zadania.
Właśnie dlatego NAND nadal warto znać bardzo dobrze: to jeden z tych elementów, które uczą myślenia o logice cyfrowej bez zbędnych ozdobników, a przy tym naprawdę przydają się w realnych układach.
