Najważniejsze zasady przy czerwonym przewodzie
- W obwodach DC czerwony zwykle oznacza plus, ale nadal trzeba to potwierdzić schematem albo pomiarem.
- W instalacji 230/400 V nie ma plusa i minusa - są faza, neutralny i ochronny.
- W nowych instalacjach w Polsce najczęściej spotkasz brązowy, niebieski oraz zielono-żółty, a nie czerwony jako kolor podstawowy.
- W fotowoltaice i bateriach kolor pomaga, ale nie zastępuje oznaczeń
+i-na złączach. - Jeśli instalacja była przerabiana, kolor może być mylący i trzeba wykonać pomiar.
Najpierw ustal, czy masz do czynienia z prądem stałym, czy zmiennym
To jest pierwszy filtr, który robi różnicę. W sieci 230/400 V nie ma plusa i minusa, więc pytanie „czerwony to plus czy minus” dotyczy tylko układów prądu stałego albo urządzeń, w których ktoś potocznie tak opisuje bieguny zasilania. W instalacji zmiennej patrzę przede wszystkim na to, czy przewód jest fazowy, neutralny czy ochronny, a nie na to, czy ma „dodatni” czy „ujemny” charakter.
W obwodach DC czerwony najczęściej kojarzy się z biegunem dodatnim, bo taki zwyczaj utrwalił się w elektronice, motoryzacji i wielu prostych układach zasilania. To jednak nadal jest konwencja, nie gwarancja. Jeżeli instalacja była robiona po amatorsku, naprawiana albo pochodzi z innego standardu, kolor sam w sobie nie daje pewności.
| Rodzaj obwodu | Co zwykle oznacza czerwony | Wniosek praktyczny |
|---|---|---|
| Prąd stały | Najczęściej plus | To dobry trop, ale i tak warto potwierdzić oznaczenia oraz pomiar. |
| Instalacja 230/400 V | Nie ma znaczenia „plus/minus” | Szukanie plusa i minusa nie ma tu sensu; liczy się faza, neutralny i ochronny. |
| Stare lub przerabiane obwody | Może oznaczać różne funkcje | Kolor traktuj wyłącznie jako wskazówkę, nie dowód. |
Żeby nie pomylić tych dwóch światów, trzeba znać kolory obowiązujące w polskich instalacjach domowych.
Jakie kolory obowiązują w polskich instalacjach 230/400 V
W nowych instalacjach w Polsce najważniejszy jest porządek zgodny z normami identyfikacji żył: przewód ochronny ma barwę zielono-żółtą, neutralny jest niebieski, a przewody fazowe najczęściej mają barwy brązową, czarną lub szarą. To właśnie ten układ spotkasz najczęściej w nowych obwodach domowych, rozdzielnicach i typowych instalacjach budynkowych.
Czerwony nie jest dziś podstawowym kolorem dla przewodu fazowego w nowych instalacjach mieszkaniowych. Jeśli go widzę w puszce, gniazdku albo rozdzielnicy, zakładam raczej jedną z trzech rzeczy: mam do czynienia ze starszą instalacją, obwodem pomocniczym albo przewodem po przeróbce. I dopóki tego nie sprawdzę, nie ufam samemu kolorowi.
- Zielono-żółty - przewód ochronny PE.
- Niebieski - przewód neutralny N.
- Brązowy, czarny, szary - przewody fazowe L w układach jednofazowych i trójfazowych.
- Czerwony - w nowych instalacjach nie jest barwą, na której opiera się podstawową identyfikację przewodu.
To rozróżnienie jest ważne nie tylko przy remoncie domu, ale też przy falowniku, magazynie energii czy sterowniku ładowania, gdzie obok siebie pracują obwody AC i DC. Właśnie dlatego w prądzie stałym czerwony bywa czytany inaczej.
Gdzie czerwony najczęściej oznacza plus
W układach DC czerwony bardzo często wskazuje biegun dodatni. Widać to w prostych instalacjach 12 V, w akumulatorach, w elektronice użytkowej i w wielu obwodach sterowania. To wygodna konwencja, bo od razu pozwala odróżnić biegun dodatni od ujemnego, ale nie zastępuje opisu technicznego.
W fotowoltaice i w systemach z magazynem energii trzeba być szczególnie ostrożnym. Na przewodach i złączach mogą pojawiać się różne kolory, a czasem oba przewody są wizualnie podobne i rozróżnienie wynika dopiero z nadruku, oznaczenia złącza albo dokumentacji urządzenia. Ja w takich przypadkach wolę patrzeć najpierw na symbole + i -, a kolor traktować pomocniczo.
| Układ DC | Jak zwykle czyta się czerwony | Co sprawdzić przed podłączeniem |
|---|---|---|

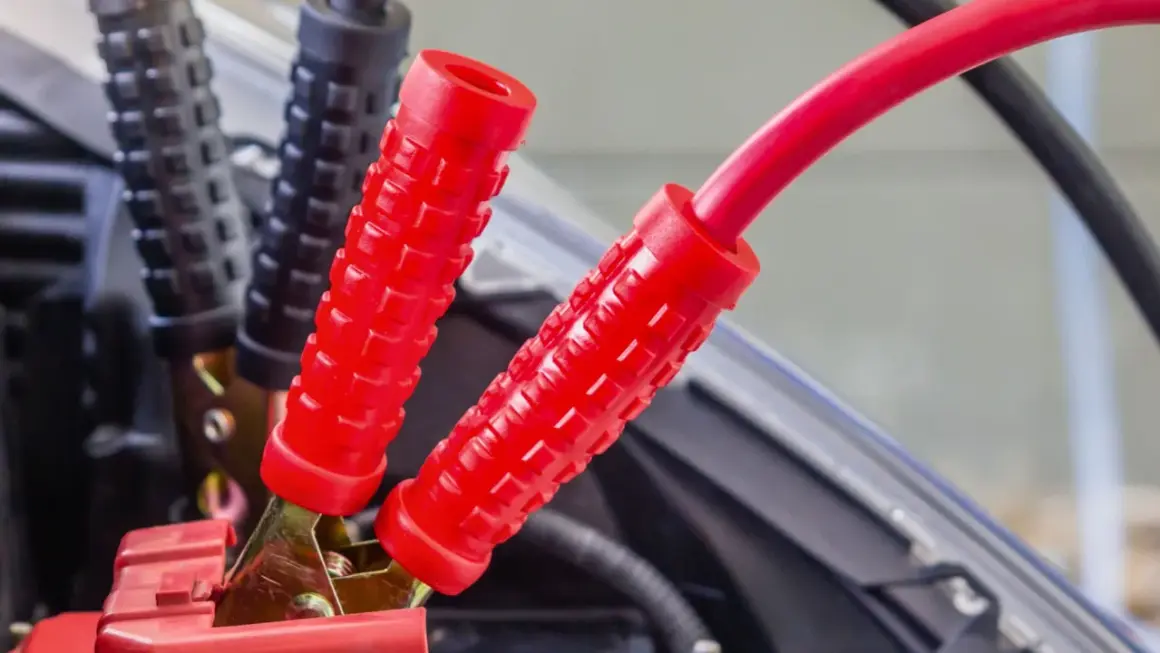

| Akumulator 12 V | Plus | Klemy, oznaczenia na obudowie, kolejność podłączania. |
| Elektronika i zasilacze | Plus lub wejście V+ | Schemat, opis zacisków, instrukcję producenta. |
| Fotowoltaika | Często plus, ale nie zawsze | Oznaczenia na przewodach, konektorach i falowniku. |
| Układy sterowania | Zależy od producenta | Dokumentację oraz opis listwy zaciskowej. |
Wniosek jest prosty: czerwony w DC to silna wskazówka, ale nie automatyczna odpowiedź. A skoro kolor może się zmieniać w zależności od układu i producenta, trzeba wiedzieć, gdzie najczęściej się myli.
Dlaczego sam kolor bywa mylący
Największy problem zaczyna się wtedy, gdy instalacja nie jest „czysta”, tylko ma historię. W starych obwodach można spotkać inne barwy niż w obecnych standardach, a po remontach albo naprawach ktoś mógł po prostu wykorzystać przewód pod ręką, nie dbając o spójność oznaczeń. Z perspektywy praktyka to najczęstszy powód pomyłek.
Drugi problem to różne środowiska techniczne. Inaczej opisuje się przewody w domu, inaczej w samochodzie, inaczej w elektronice, a jeszcze inaczej przy instalacji fotowoltaicznej. Sam kolor może znaczyć coś sensownego, ale tylko w ramach konkretnego systemu. Poza nim łatwo o błędny odczyt.
- Stara instalacja może mieć barwy niezgodne z obecnym układem.
- Przewody po przeróbkach często tracą logiczne oznaczenie kolorystyczne.
- W jednym kablu różne żyły mogą pełnić różne funkcje niż sugeruje kolor zewnętrzny.
- Niektóre urządzenia mają własne standardy producenta, niezależne od domowych nawyków.
- Próbniki jednobiegunowe nie dają pełnej pewności przy każdym typie obwodu, zwłaszcza w DC.
Dlatego ja nigdy nie kończę na stwierdzeniu „na oko wygląda na plus”. Następny krok to zawsze kontrola bez zgadywania.
Jak sprawdzić przewód bez zgadywania
Najbezpieczniejsza metoda jest dość prosta, choć wymaga dyscypliny. Najpierw ustalam, z jakim układem mam do czynienia, potem sprawdzam dokumentację, a dopiero na końcu wykonuję pomiar. W elektryce kolejność ma znaczenie, bo odwrócenie tych kroków zwykle kończy się błędem albo niepotrzebnym ryzykiem.
- Ustal, czy obwód jest AC czy DC.
- Odszukaj schemat, opis zacisków albo dokumentację urządzenia.
- Ustaw miernik na właściwy tryb: napięcie stałe dla DC albo zmienne dla AC.
- Sprawdź przewód względem znanego punktu odniesienia, a nie wyłącznie względem drugiej żyły.
- Jeśli wynik nie pasuje do opisu, przerwij i zweryfikuj połączenie ponownie.
W obwodach 230 V typowy punkt odniesienia to przewód neutralny albo ochronny, a w DC - minus lub masa, jeśli układ rzeczywiście ją ma. W dobrze opisanej instalacji odczyt powinien zgadzać się z oznaczeniem, ale jeśli nie zgadza się choćby częściowo, to dla mnie sygnał ostrzegawczy, nie zachęta do „dociśnięcia na siłę”. Przy pracach przy rozdzielnicy, falowniku lub akumulatorach lepiej odpuścić domysły i wezwać elektryka z odpowiednimi uprawnieniami.
Co warto zapamiętać przy modernizacji domu i instalacji PV
Jeżeli mam wskazać jedną rzecz, która najczęściej oszczędza czas i nerwy, to nie jest nią żaden „magiczny” kolor, tylko porządek w oznaczeniach. Przy wymianie osprzętu, budowie obwodu DC albo rozbudowie fotowoltaiki warto robić zdjęcia przed demontażem, opisywać żyły na obu końcach i nie mieszać starych barw z nowymi bez wyraźnej dokumentacji.
- Oznaczaj przewody po obu stronach, zwłaszcza w szafkach DC i przy falowniku.
- Nie zakładaj, że kolor z poprzedniej instalacji jest zgodny z aktualnym standardem.
- Nie używaj zielono-żółtego ani niebieskiego do innych funkcji niż przewidziane w normach.
- W fotowoltaice i magazynach energii zawsze sprawdzaj schemat producenta, nawet jeśli kolor wydaje się oczywisty.
W praktyce czerwony może być plusem, ale tylko wtedy, gdy cały układ to potwierdza. Jeśli traktujesz kolor jako wskazówkę, a nie wyrocznię, minimalizujesz ryzyko błędu i łatwiej utrzymasz porządek w instalacji przez kolejne lata.
