Dobór kondensatora rzadko sprowadza się do samej pojemności. W praktyce równie ważne są ESR, polaryzacja, stabilność temperaturowa, dopuszczalne napięcie i to, czy element ma pracować w szybkim torze sygnałowym, zasilaczu czy układzie fotowoltaicznym. Poniżej rozkładam na czynniki pierwsze najważniejsze rodzaje kondensatorów, pokazuję ich zastosowania i wskazuję, gdzie łatwo popełnić kosztowny błąd.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem kondensatora
- Ceramiczne są małe, szybkie i świetne do odsprzęgania, ale ich realna pojemność może spadać pod wpływem napięcia stałego.
- Elektrolityczne dają dużą pojemność i dobrze sprawdzają się w zasilaniu, lecz mają ograniczoną trwałość i wyższy ESR.
- Foliowe oferują bardzo dobrą stabilność i niski poziom strat, dlatego dobrze pracują w filtrach, audio i układach wymagających precyzji.
- Tantalowe i polimerowe są kompaktowe oraz wygodne w układach o dużej gęstości, ale wymagają ostrożności przy doborze napięcia i prądu tętnień.
- Superkondensatory nie zastępują baterii, ale świetnie buforują energię i podtrzymują zasilanie przez krótki czas.
- W projektach z elektroniką mocy, przetwornicami i fotowoltaiką liczy się nie tylko pojemność, ale też ESR, temperatura pracy i prąd tętnień.
Jak porządkuję podział kondensatorów w praktyce
Ja patrzę na kondensatory przede wszystkim przez pryzmat materiału dielektryka, polaryzacji i zastosowania. To ważniejsze niż sama nazwa katalogowa, bo dwa elementy o podobnej pojemności mogą zachowywać się zupełnie inaczej w szybkim układzie cyfrowym, w zasilaczu impulsowym albo w torze DC falownika PV.

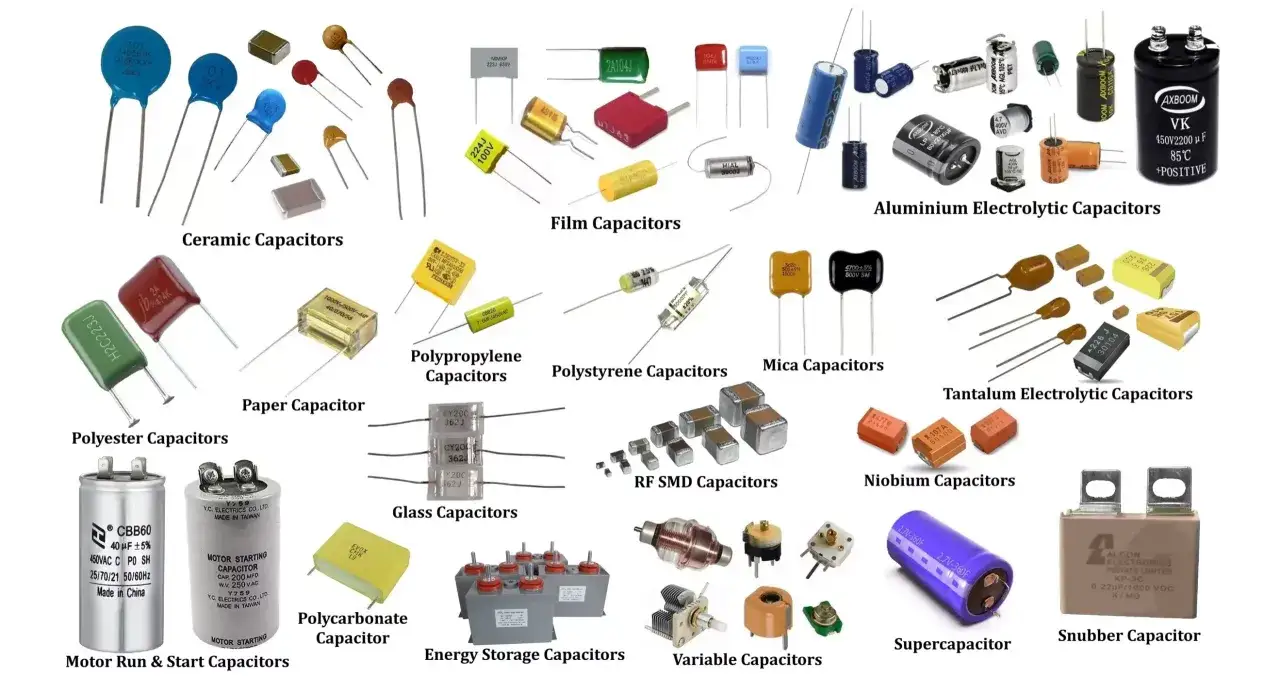

Najprostszy podział obejmuje typy ceramiczne, elektrolityczne, foliowe, tantalowe oraz superkondensatory. W praktyce oznacza to, że jeden element ma być szybki i mały, drugi ma magazynować więcej energii, trzeci ma zachować stabilność przy wysokim napięciu, a czwarty ma podtrzymać zasilanie przez krótki czas. To nie jest akademicka klasyfikacja, tylko mapa decyzji projektowych.
| Typ | Co go wyróżnia | Najlepsze zastosowanie | Najczęstsze ograniczenie |
|---|---|---|---|
| Ceramiczny | Bardzo mały, szybki, niski ESR i ESL | Odsprzęganie układów scalonych, filtry HF | Spadek pojemności pod wpływem napięcia stałego |
| Elektrolityczny aluminiowy | Duża pojemność i dobra filtracja tętnień | Zasilacze, magazyn energii na szynie DC | Polaryzacja, starzenie, wyższy ESR |
| Tantalowy / polimerowy | Kompaktowy, wygodny przy dużej gęstości upakowania | Elektronika przenośna, sekcje zasilania o małej przestrzeni | Wymaga ostrożnego deratingu napięcia |
| Foliowy | Bardzo dobra stabilność i niskie straty | Filtry, audio, układy impulsowe, wyższe napięcia | Większy rozmiar i cena |
| Superkondensator | Ogromna pojemność i szybki transfer energii | Backup, podtrzymanie, odzysk energii | Niskie napięcie jednostkowe i nie do długiego magazynowania |
Ten podział od razu pokazuje, dlaczego w elektronice mocy nie wygrywa „największa pojemność”, tylko właściwy kompromis między stratami, trwałością i odpowiedzią na wysoką częstotliwość. Skoro to mamy uporządkowane, przechodzę do typu, który w układach cyfrowych i małosygnałowych pojawia się najczęściej.
Ceramiczne kondensatory tam, gdzie liczy się szybkość i rozmiar
Ceramiczne elementy wybieram wtedy, gdy potrzebuję małej obudowy, niskiego ESR i bardzo dobrej pracy przy wysokich częstotliwościach. To właśnie dlatego trafiają tak blisko nóżek zasilania mikrokontrolerów, układów logicznych, sterowników przetwornic i torów filtrujących zakłócenia. W praktyce są „pierwszą linią obrony” przed szumem i chwilowymi spadkami napięcia.
Kiedy stawiam na C0G, a kiedy na X7R
Jeśli zależy mi na stabilności, wybieram dielektryk typu C0G/NP0. Taki kondensator ma bardzo małe zmiany pojemności wraz z temperaturą i napięciem, dlatego dobrze sprawdza się w filtrach, oscylatorach i precyzyjnych układach pomiarowych. Gdy potrzebuję większej pojemności w tej samej obudowie, sięgam po X7R albo podobne klasy wysokiej przenikalności, ale wtedy akceptuję, że realna pojemność pod obciążeniem może być wyraźnie niższa niż wartość z nadruku.
Na co uważam przy ceramice
Najczęstszy błąd to założenie, że pojemność nominalna jest pojemnością „na pewno dostępną” w pracy. W rzeczywistości kondensatory ceramiczne mogą tracić znaczną część pojemności przy wyższym napięciu stałym. Druga rzecz to podatność na pęknięcia mechaniczne przy zbyt agresywnym montażu lub naprężeniach płytki. Jeśli pracuję przy przetwornicach, falownikach lub obwodach mocy, zawsze sprawdzam nie tylko wartość µF, ale też zachowanie pod napięciem i temperaturą.
Ceramika jest więc świetna tam, gdzie sygnał zmienia się szybko, ale nie zawsze tam, gdzie trzeba zgromadzić dużo energii. Gdy potrzebuję wyraźnie większego bufora, naturalnym kolejnym wyborem są elementy elektrolityczne.
Elektrolityczne kondensatory, gdy potrzebujesz dużej pojemności
Elektrolityczne kondensatory lubię za to, że potrafią dać dużą pojemność przy rozsądnej cenie i wciąż pozostają podstawowym narzędziem w zasilaczach. To one najczęściej wygładzają napięcie po prostowaniu, zbierają energię na szynie DC i tłumią tętnienia tam, gdzie sama ceramika byłaby zbyt mała lub zbyt droga.
Dlaczego w zasilaniu wciąż są tak ważne
W praktyce elektrolit robi trzy rzeczy naraz: magazynuje energię, wygładza przebieg i pomaga przejść przez chwilowe skoki poboru prądu. W układach z falownikiem, przetwornicą DC-DC czy sterownikiem PV to często element buforowy, bez którego całość byłaby po prostu niestabilna. Trzeba jednak pamiętać, że jest to komponent polaryzowany, więc odwrotne podłączenie zwykle kończy się uszkodzeniem.
Aluminiowy, polimerowy i hybrydowy
Klasyczny aluminiowy elektrolit jest prosty i tani, ale starzeje się wraz z temperaturą i czasem, a jego ESR rośnie. Wersje polimerowe i hybrydowe poprawiają ten obraz: mają niższe straty, lepiej znoszą prąd tętnień i lepiej pasują do nowoczesnych układów o wysokiej gęstości mocy. To właśnie dlatego w elektronice samochodowej i przemysłowej coraz częściej wypierają tradycyjne rozwiązania, jeśli liczy się stabilność i dłuższa praca pod obciążeniem.
Kiedy elektrolit nie jest najlepszym wyborem
Nie wybieram go, gdy projekt pracuje przy bardzo wysokich częstotliwościach i potrzebuje natychmiastowej odpowiedzi na zakłócenia. W takich miejscach wyższy ESR i większa indukcyjność pasożytnicza zaczynają przeszkadzać. Gdy więc ktoś pyta mnie o dobór do sekcji mocy, zwykle odpowiadam: elektrolit daje „zaplecze energii”, ale nie zastępuje szybkiej ceramiki przy samym układzie scalonym.
Po takim podziale łatwo zauważyć, że czasem ważniejsza od samej pojemności jest stabilność parametrów. To prowadzi do dwóch grup, które często wybieram tam, gdzie liczą się precyzja albo bardzo wysoka gęstość upakowania.
Foliowe i tantalowe kondensatory w miejscach, gdzie liczy się precyzja albo gęstość upakowania
Foliowe, gdy priorytetem jest stabilność
Foliowe kondensatory opierają się na polimerowej folii jako dielektryku, a ich zachowanie jest bardzo przewidywalne. Lubię je w filtrach, torach audio, układach impulsowych i aplikacjach, w których ważna jest niska zmienność pojemności wraz z temperaturą. Polipropylen szczególnie wyróżnia się samoregeneracją i wysoką niezawodnością, dlatego bywa stosowany tam, gdzie awaria kosztuje więcej niż nieco większy gabaryt.
Ich wada jest prosta: zajmują więcej miejsca i zwykle kosztują więcej niż typowy elektrolit czy MLCC. Jeśli projekt ma naprawdę ciasną obudowę, folia nie zawsze wygra. Gdy jednak zależy mi na odporności na napięcie i stabilności parametrów, często właśnie tutaj znajduję najlepszy kompromis.
Przeczytaj również: Popraw lutowanie w elektronice - Trwałe połączenia bez błędów
Tantalowe i polimerowe, gdy miejsce jest ograniczone
Tantalowe kondensatory dobrze radzą sobie tam, gdzie trzeba uzyskać dużą pojemność w niewielkiej obudowie. Wersje polimerowe dodatkowo oferują niski ESR i lepszą odpowiedź na prąd tętnień, więc pasują do nowoczesnych sekcji zasilania o wysokiej gęstości mocy. To rozwiązanie szczególnie przydatne w sprzęcie, w którym każdy milimetr płytki ma znaczenie.
Trzeba jednak uważać na derating napięcia, czyli świadome pozostawienie zapasu względem wartości znamionowej. W tantalowych elementach ten zapas bywa ważniejszy niż w innych technologiach, bo zbyt śmiałe projektowanie pod granicę kończy się ryzykiem awarii. Ja traktuję je jako komponenty wygodne, ale wymagające dyscypliny, nie jako element „na skróty”.
Folia i tantal rozwiązują inne problemy niż ceramika czy elektrolit, ale nie wyczerpują tematu magazynowania energii. Do krótkiego podtrzymania zasilania i odzysku energii coraz częściej dochodzą jeszcze superkondensatory.
Superkondensatory jako bufor energii, a nie zamiennik baterii
Superkondensatory, czyli EDLC, stoją pomiędzy klasycznym kondensatorem a akumulatorem. Mogą przyjmować i oddawać energię bardzo szybko, wytrzymują ogromną liczbę cykli i świetnie nadają się do krótkiego podtrzymania zasilania. W praktyce używam ich tam, gdzie trzeba zabezpieczyć pamięć, sterownik, zegar czasu rzeczywistego albo krótki zanik zasilania w rejestratorze danych czy układzie sterowania.
Ich przewaga jest też ograniczeniem: pojedyncza cela pracuje przy niskim napięciu, więc przy większych wymaganiach trzeba łączyć je szeregowo i pilnować balansu. Do tego nie są narzędziem do długiego magazynowania energii w sensie akumulatora. Jeśli ktoś chce nimi zastąpić baterię w systemie PV, zwykle rozczaruje się po pierwszym realnym scenariuszu obciążenia.
W aplikacjach energetycznych superkondensator ma sens jako bufor mocy, a nie magazyn sezonowy czy dobowy. To ważne rozróżnienie, bo właśnie ono oddziela dobry projekt od ładnej, ale nietrafionej koncepcji. Mając to na uwadze, przechodzę do najważniejszej części: jak wybieram konkretny typ do zasilacza, falownika albo układu PV.
Jak dobieram kondensator do zasilacza, falownika lub układu fotowoltaicznego
W projektach z elektroniką mocy nie zaczynam od pytania „ile µF?”, tylko „co dokładnie ma zrobić ten element?”. Jeśli ma odsprzęgać układ scalony, szukam niskiego ESR i małej indukcyjności. Jeśli ma wygładzać szynę DC, patrzę na pojemność, prąd tętnień i trwałość. Jeśli ma tłumić przepięcia albo działać przy wyższym napięciu, rozważam folię. Taki porządek oszczędza czas i późniejsze poprawki.
- Najpierw określam funkcję - odsprzęganie, filtracja, magazyn energii, tłumienie zakłóceń, backup czy praca impulsowa.
- Potem sprawdzam napięcie robocze - nie wybieram wartości „na styk”, bo zapas napięcia w praktyce decyduje o żywotności.
- Analizuję temperaturę i prąd tętnień - szczególnie w falownikach, przetwornicach i zasilaczach PV, gdzie komponent pracuje ciągle pod obciążeniem.
- Porównuję ESR i ESL - ESR to równoważna rezystancja szeregowa, a ESL to pasożytnicza indukcyjność; oba parametry wpływają na straty i skuteczność filtrowania.
- Sprawdzam gabaryt i sposób montażu - duży element nie zawsze pasuje mechanicznie, a w ceramice liczą się też naprężenia płytki.
- Weryfikuję tryb awarii - w niektórych aplikacjach wolę komponent, który po uszkodzeniu zachowa się przewidywalnie, zamiast powodować zwarcie.
| Zadanie | Najczęściej wybierany typ | Dlaczego to działa |
|---|---|---|
| Odsprzęganie układów scalonych | Ceramiczny MLCC | Bardzo szybka reakcja, niski ESR i mały rozmiar |
| Wygładzanie szyny DC | Elektrolityczny albo polimerowy | Duża pojemność i dobre tłumienie tętnień |
| Filtr EMI i praca przy wyższych napięciach | Foliowy | Stabilność, niskie straty i wysoka odporność na napięcie |
| Krótki backup zasilania | Superkondensator | Duży prąd, szybkie ładowanie i wiele cykli |
| Ciasna sekcja zasilania | Tantalowy lub polimerowy | Wysoka pojemność w małej obudowie |
W układach związanych z energią odnawialną ta logika jest szczególnie ważna. Na wejściu i wyjściu przetwornicy PV często potrzebuję kilku różnych technologii jednocześnie, a nie jednego „uniwersalnego” kondensatora. Gdy dobór już wydaje się prosty, najczęściej właśnie wtedy pojawiają się błędy.
Błędy, które najczęściej psują projekt
- Patrzenie tylko na pojemność - 100 µF nie znaczy jeszcze, że element dobrze pracuje w danym punkcie układu.
- Ignorowanie polaryzacji - dotyczy zwłaszcza elektrolitów i tantalowych; odwrócenie biegunów bywa fatalne w skutkach.
- Brak zapasu napięcia - szczególnie ryzykowny przy pracy impulsowej, przepięciach i wyższej temperaturze.
- Nieprzeliczenie prądu tętnień - element może mieć właściwą pojemność, ale przegrzeje się od strat.
- Mylenie pojemności nominalnej z realną - ceramika klasy X5R czy X7R pod DC bias często traci część deklarowanej wartości.
- Zbyt optymistyczny dobór mechaniczny - w ceramice i przy dużych obudowach mechanika płytki ma realne znaczenie.
- Oczekiwanie, że superkondensator zastąpi baterię - to inna rola i inny profil pracy.
Najgorsze awarie zwykle nie wynikają z jednego złego parametru, tylko z kilku drobnych zaniedbań naraz: za małego zapasu napięcia, zbyt wysokiej temperatury, zbyt dużego tętnienia i niewłaściwego typu dielektryka. Jeśli tego pilnuję na etapie projektu, później mam dużo mniej niespodzianek na stole testowym.
Co sprawdzam w nocie katalogowej, zanim zamknę projekt
Na końcu nie ufam samemu opisowi handlowemu. Otwieram kartę katalogową i patrzę na trzy rzeczy: zakres napięcia, temperaturę pracy oraz trwałość w konkretnych warunkach. W kondensatorach elektrolitycznych i polimerowych ważny jest też prąd tętnień, a w ceramicznych - zachowanie pojemności przy napięciu stałym. Bez tego łatwo kupić element, który na papierze wygląda dobrze, a w realnym układzie pracuje na granicy możliwości.
Jeśli mam wybrać tylko jedną zasadę, wybieram tę: kondensator dobiera się do zadania, nie do samej liczby µF. Wtedy elektryka, mechanika i trwałość zaczynają współgrać, a układ działa przewidywalnie - czy to w małej przetwornicy, czy w elektronice związanej z fotowoltaiką.
