Łączenie przewodów, padów i niewielkich elementów na płytce wymaga czegoś więcej niż rozgrzanego grotu. To właśnie lutowanie w elektronice decyduje o tym, czy połączenie będzie trwałe, przewodzące i odporne na wstrząsy oraz przegrzewanie. W tym tekście pokazuję, jak dobrać narzędzia, ustawić parametry i rozpoznać efekt, który naprawdę trzyma poziom.
Najważniejsze zasady, które od razu poprawiają jakość połączeń
- Czysta powierzchnia, dobry topnik i krótki czas grzania dają lepszy efekt niż samo podnoszenie temperatury.
- W elektronice najczęściej pracuje się w zakresie około 260-350°C, ale punkt startowy warto dopasować do masy cieplnej elementu.
- W nowych urządzeniach dominuje spoiwo bezołowiowe, a w starszym sprzęcie nadal spotyka się stop ołowiowy o niższej temperaturze topnienia.
- Poprawne połączenie powinno być gładkie, stabilne i dobrze zwilżone, a nie wyglądać jak przypadkowa kulka cyny.
- Do drobnych napraw na PCB przydają się: stacja z regulacją temperatury, kilka grotów, topnik, plecionka i dobre światło.
Na czym polega solidne połączenie w elektronice
W dobrym połączeniu nie chodzi o to, żeby stop tylko „przykleił się” do metalu. Spoiwo ma zwilżyć pad, wyprowadzenie lub przewód, czyli rozpłynąć się po powierzchni i utworzyć cienką, równą warstwę bez szczelin. Jeśli metal jest utleniony, brudny albo przegrzany, stop przestaje się zachowywać przewidywalnie i zaczyna tworzyć przypadkowe grudki zamiast zwartego złącza.
Topnik, czyli flux, usuwa tlenki i pomaga stopowi równomiernie się rozpłynąć. To ważne, bo w elektronice liczy się nie tylko przewodzenie, ale też stabilność mechanicza i termiczna. Dobre połączenie ma być odporne na drgania, nie grzać się pod obciążeniem i zachować parametry po wielu cyklach pracy.
W praktyce właśnie dlatego w profesjonalnej produkcji i serwisie odwołuje się do standardów IPC J-STD-001 i IPC-A-610, które porządkują wymagania procesu oraz kryteria akceptacji połączeń. Dla domowego warsztatu wniosek jest prosty: nie oceniaj efektu po samej ilości cyny, tylko po tym, czy połączenie zostało naprawdę wykonane kontrolowanie. Kiedy to rozumiesz, łatwiej dobrać sprzęt i materiały do zadania.

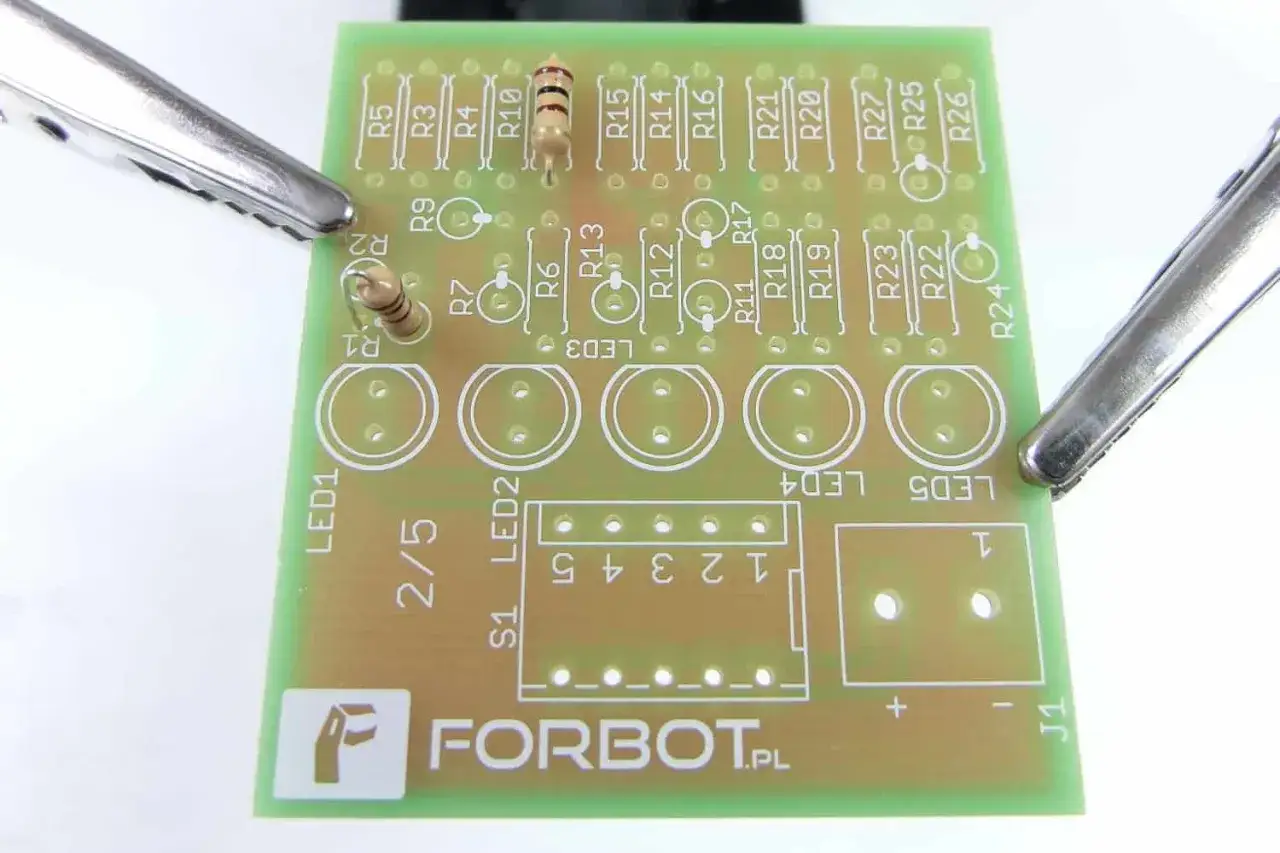

Jakie narzędzia i materiały są naprawdę potrzebne
Do drobnej elektroniki nie potrzebujesz od razu rozbudowanego laboratorium. Ja zwykle zaczynam od stacji z regulacją temperatury, kilku grotów o różnych kształtach i spoiwa o średnicy 0,5-1,0 mm; to daje większą kontrolę niż przypadkowy zestaw z marketu. W elektronice precyzja wygrywa z „mocą na zapas”.
- Stacja lutownicza z regulacją temperatury - w elektronice ważniejsza od samej mocy jest stabilność grzania i szybka reakcja na spadek temperatury.
- Grot dopasowany do zadania - do SMD sprawdza się cieńszy i bardziej precyzyjny, a do przewodów i większych pól szerszy, lepiej oddający ciepło.
- Spoiwo z topnikiem w rdzeniu - ułatwia pracę przy typowych naprawach, bo nie trzeba przy każdym ruchu dokładzać fluxu.
- Dodatkowy topnik - szczególnie pomocny przy starych, utlenionych padach, przy poprawkach i przy małych elementach SMD.
- Plecionka i odsysacz - bez nich poprawki, rozlutowywanie i usuwanie nadmiaru cyny stają się niepotrzebnie trudne.
- Pęseta, lupa i dobre światło - przy elektronice to nie dodatki, tylko realna oszczędność czasu i mniej błędów.
- Odsysanie oparów - nawet krótka praca nad płytką jest przyjemniejsza i bezpieczniejsza, jeśli dym nie trafia prosto do dróg oddechowych.
Wybór spoiwa ma większe znaczenie, niż wielu początkujących zakłada. W nowych urządzeniach częściej spotyka się wersje bezołowiowe, a w starszym sprzęcie nadal pojawia się stop ołowiowy, bo łatwiej się rozpływa i topi w niższej temperaturze. Różnice widać od razu w pracy, więc warto je znać.
| Rodzaj spoiwa | Typowa temperatura topnienia | Co ułatwia | Na co uważać |
|---|---|---|---|
| Ołowiowe, np. Sn63/Pb37 | ok. 183°C | Łatwiejsze rozpływanie i krótszy czas grzania. | Nie pasuje do każdej dokumentacji i bywa niepożądane w nowych konstrukcjach. |
| Bezołowiowe, np. SAC305 | ok. 217-220°C | Zgodność z nową elektroniką i produkcją seryjną. | Wymaga lepszej kontroli temperatury i sprawniejszego topnika. |
| Drut z topnikiem no-clean | Zależy od stopu | Mniej mycia po pracy. | Przy trudnych padach i tak często przydaje się dodatkowy flux. |
Kiedy masz już sprzęt i materiał, najważniejsze staje się samo prowadzenie grotu oraz moment podania spoiwa.
Jak wykonać poprawne połączenie krok po kroku
Najbardziej praktyczna zasada jest prosta: najpierw nagrzewasz łączone elementy, dopiero potem podajesz spoiwo. Jeśli cynę topisz głównie na grocie, a nie na padzie i przewodzie, połączenie zwykle będzie słabsze i mniej odporne na późniejsze obciążenie.
- Oczyść powierzchnię z tlenków, kurzu i tłustych śladów. Przy starszych płytkach często wystarcza IPA i świeży topnik.
- Unieruchom element. Ruch w trakcie stygnięcia niemal zawsze psuje efekt.
- Przyłóż grot tak, by jednocześnie grzał pad i przewód albo pad i wyprowadzenie elementu.
- Po 1-2 sekundach podaj spoiwo do miejsca styku, a nie bezpośrednio na grot.
- Odstaw drut, gdy połączenie się rozpłynie. Zwykle nie trzeba dokładać więcej, niż wydaje się na pierwszy rzut oka.
- Wycofaj grot i pozwól złączu ostygnąć bez poruszania przez kilka sekund.
- Jeśli trzeba, usuń nadmiar topnika albo popraw połączenie plecionką i wykonaj je ponownie.
Na małych padach cały cykl trwa zwykle bardzo krótko. Jeżeli musisz grzać wyraźnie dłużej, to sygnał, że trzeba poprawić temperaturę, użyć większego grotu albo dołożyć topnik, zamiast po prostu zwiększać ustawienie stacji. Kluczowe pozostaje jednak dopasowanie temperatury do rodzaju spoiwa i masy cieplnej elementu, bo to właśnie tam najczęściej pojawiają się problemy.
Jak dobrać temperaturę i spoiwo do zadania
W ręcznej pracy nie ustawiam temperatury na ślepo. Zaczynam od wartości, która pozwala szybko rozpłynąć stop, ale nie przypala topnika ani nie przegrzewa pól na płytce. W praktyce większość napraw mieści się w zakresie 260-350°C; niższy koniec lepiej sprawdza się przy małych elementach, a wyższy przy większej masie metalu i szerszych ścieżkach. Jeśli potrzebujesz więcej, częściej warto zwiększyć masę grotu niż samo ustawienie.
| Sytuacja | Od czego zacząć | Jakie spoiwo | Co daje najlepszy efekt |
|---|---|---|---|
| Drobne SMD | 300-315°C | 0,5-0,7 mm, dobrze działający flux | Precyzja, krótki kontakt i kontrola nad ilością cyny. |
| Przewody, piny, typowe THT | 310-330°C | 0,7-1,0 mm | Lepszy efekt daje szerszy grot niż agresywne podnoszenie temperatury. |
| Duże pola masy, ekrany, grubsze konektory | 330-350°C | Szerszy grot, większa moc stacji | Tu liczy się szybki transfer ciepła; zbyt mała stacja będzie tylko męczyć komponent. |
Warto pamiętać o jednym ograniczeniu: gdy temperatura rośnie zbyt mocno, topnik zaczyna się szybciej degradować, a stop traci dobre zwilżanie. To właśnie dlatego agresywne 380-400°C nie są dobrym domyślnym ustawieniem, nawet jeśli chwilami wydają się wygodne. Lepsza jest kontrola niż spektakularne grzanie.
Takie podejście dobrze współgra z wymaganiami IPC J-STD-001 i IPC-A-610, bo w praktyce liczy się nie tylko efekt końcowy, ale też powtarzalność procesu i przewidywalność jakości. A gdy parametry są rozsądne, od razu łatwiej wychwycić błędy, które psują połączenia.
Najczęstsze błędy i jak je rozpoznać
Najwięcej czasu traci się nie na samą pracę, tylko na poprawki po błędach, które dało się przewidzieć. Ja zwykle patrzę na trzy rzeczy: czy połączenie zwilża metal, czy nie przegrzałem pola i czy element nie poruszył się w czasie stygnięcia.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Matowe, ziarniste, kruche złącze | Za krótki kontakt albo ruch elementu podczas stygnięcia | Podgrzej ponownie z odrobiną fluxu i pozwól ostygnąć bez poruszania. |
| Kulka cyny lub mostek między padami | Za dużo spoiwa albo zbyt szeroko podany stop | Usuń nadmiar plecionką i wykonaj połączenie jeszcze raz, w mniejszej ilości. |
| Pad odklejony lub przyciemniony | Za długi czas grzania albo za wysoka temperatura | Obniż temperaturę, użyj większego grotu i skróć kontakt. |
| Cyna nie chce „wskoczyć” na metal | Utleniona powierzchnia albo brak świeżego topnika | Oczyść miejsce pracy, dodaj flux i dopiero wtedy ponów próbę. |
Nie każda matowa powierzchnia oznacza wadę: część połączeń bezołowiowych wygląda mniej błyszcząco niż starsze, ołowiowe. Liczy się przede wszystkim zwilżenie, ciągłość i brak pęknięć, a nie efekt „lustrzanego” połysku. To ważne rozróżnienie, bo sam wygląd potrafi mylić bardziej niż realny pomiar.
Gdzie ta technika ma sens, a gdzie lepiej wybrać inne łączenie
W praktyce ta technika daje największą wartość przy drobnych naprawach i montażu elektroniki niskonapięciowej: przewody do płytek, sensory, moduły sterujące, złącza sygnałowe, prototypy i korekty po pomyłce w okablowaniu. W takich miejscach dobrze wykonane połączenie jest szybkie, trwałe i łatwe do skontrolowania.
Inaczej podchodzę do połączeń wysokoprądowych i elementów narażonych na silne drgania lub częste cykle grzania i chłodzenia. W instalacjach fotowoltaicznych, magazynach energii czy elektronice mocy ta technika przydaje się głównie po stronie płytek sterujących, czujników, monitoringu i drobnych napraw serwisowych, ale nie zastępuje prawidłowych złączy, zacisków i połączeń przewidzianych przez producenta w torze dużego prądu. To ważne rozróżnienie, bo tutaj wygoda nie powinna wygrywać z niezawodnością i certyfikacją.
Jeśli działasz przy takim sprzęcie, trzymaj się dokumentacji urządzenia oraz typu złącza przewidzianego do danego obciążenia, zamiast przenosić na siłę rozwiązania z małej elektroniki. A gdy już wiesz, gdzie ta metoda ma sens, zostaje ostatnia rzecz: nawyki, które naprawdę wydłużają życie połączeń.
Co najbardziej wydłuża życie połączeń w praktyce serwisowej
Największą różnicę robią drobiazgi, które łatwo pominąć w pośpiechu. Jeśli miałbym wskazać kilka nawyków, które naprawdę poprawiają wynik, postawiłbym na te:
- utrzymuj grot w czystości i lekko pocynowanym stanie, bo brudny grot przekazuje ciepło gorzej i szybciej niszczy efekt,
- stosuj topnik z umiarem, ale świadomie - nie za mało, nie „na wszelki wypadek” w nadmiarze,
- sprawdzaj połączenie pod lupą lub dobrym światłem, zanim uznasz zadanie za zamknięte,
- ćwicz na starych płytkach, bo tam najszybciej widać, jak zachowuje się spoiwo, pad i temperatura,
- nie oceniaj jakości tylko po tym, czy cyna błyszczy, bo w elektronice ważniejsza jest struktura połączenia niż estetyka z daleka.
Jeżeli mam wskazać jedną rzecz, która najczęściej poprawia efekt od razu, to nie jest nią mocniejsza stacja, tylko dyscyplina pracy: czysty grot, odpowiedni topnik, krótki czas grzania i spokojna kontrola po ostygnięciu. Przy elektronice to zazwyczaj wystarcza, żeby połączenia były trwałe, przewodzące i odporne na codzienną eksploatację. Reszty najlepiej uczy kilka próbnych punktów na starej płytce, zanim przejdziesz do właściwego sprzętu.
