Złącze RCA to jeden z najprostszych i najbardziej rozpoznawalnych standardów w domowej elektronice. W praktyce pozwala połączyć źródło sygnału z amplitunerem, telewizorem, subwooferem, gramofonem z przedwzmacniaczem albo starszym sprzętem wideo, a przy tym nadal bywa zaskakująco użyteczne. W tym artykule wyjaśniam, czym jest to złącze, jakie sygnały przenosi, jak odczytać kolory wtyków i kiedy lepiej sięgnąć po inne rozwiązanie.
Najważniejsze rzeczy o złączu RCA w kilku punktach
- RCA to fizyczny typ złącza, a nie jeden konkretny sygnał - tym samym wtykiem można przenosić dźwięk, obraz analogowy i czasem sygnał cyfrowy.
- W Polsce bardzo często mówi się na nie cinch.
- Najpopularniejsze kolory to żółty dla wideo kompozytowego oraz czerwony i biały dla stereo.
- RCA jest połączeniem niesymetrycznym, więc dobrze sprawdza się głównie na krótszych odcinkach i w sprzęcie domowym.
- Do wideo i cyfrowego audio warto zwracać uwagę na kabel 75 Ω, bo nie każdy przewód RCA nadaje się do tego samego zastosowania.
- To nadal praktyczne złącze, szczególnie tam, gdzie liczy się prostota, kompatybilność i wykorzystanie starszego sprzętu zamiast jego wymiany.

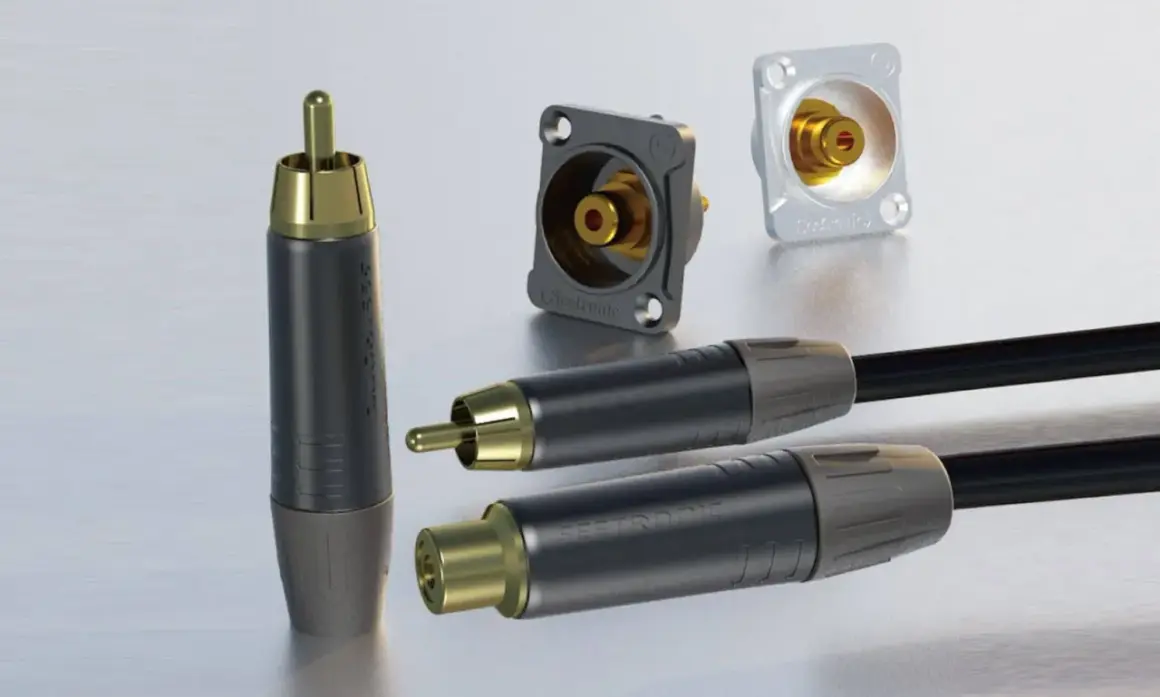

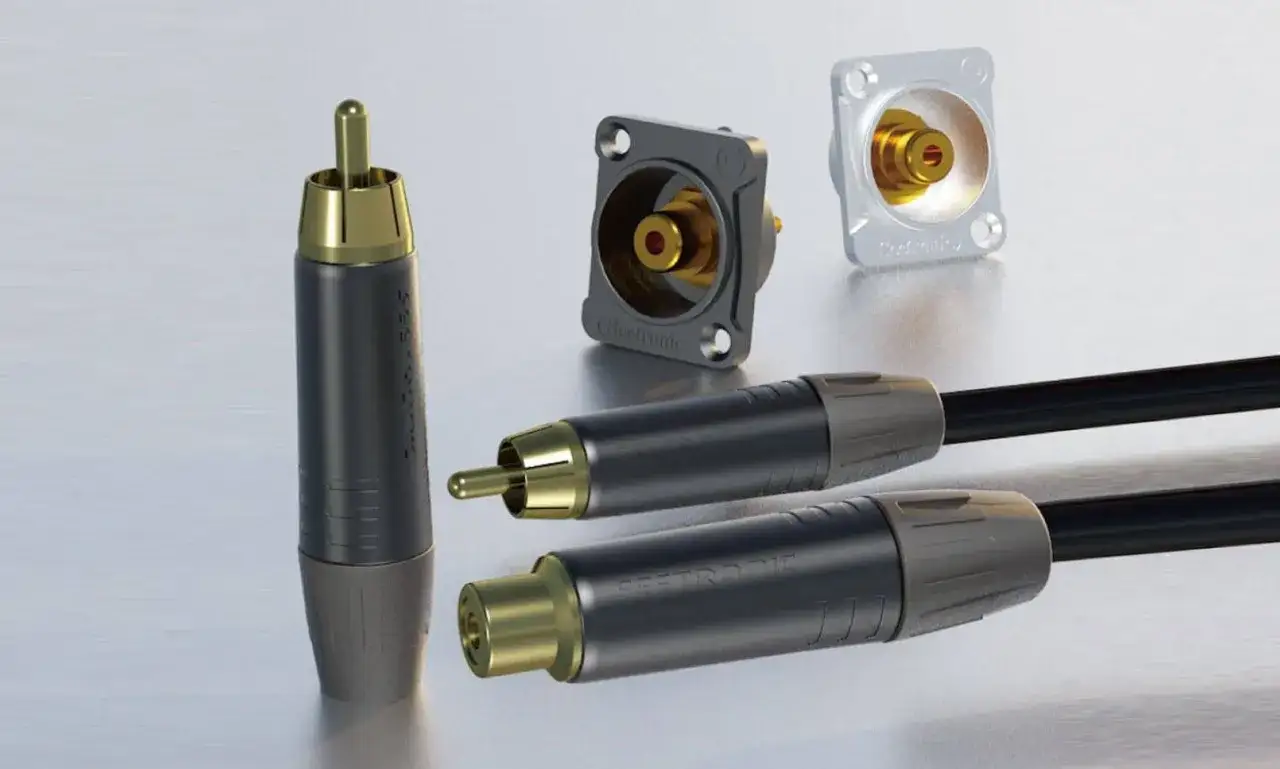

Czym jest złącze RCA i skąd wzięła się jego nazwa
Ja traktuję RCA jako klasyczny standard domowego audio-wideo: prosty, tani i na tyle rozpowszechniony, że przez lata stał się niemal domyślnym sposobem podłączania wielu urządzeń. Nazwa pochodzi od Radio Corporation of America, a sam konektor jest znany także jako phono lub, w polskiej praktyce, cinch.
Najważniejsze jest jednak to, że RCA opisuje typ gniazda i wtyku, a nie jeden konkretny rodzaj sygnału. Ten sam fizyczny standard może obsługiwać analogowe stereo, obraz kompozytowy, komponentowy, a nawet cyfrowy sygnał audio w standardzie S/PDIF. To właśnie dlatego samo spojrzenie na wtyczkę nie wystarcza - trzeba jeszcze wiedzieć, co faktycznie płynie po kablu.
W praktyce RCA spotkasz w amplitunerach, odtwarzaczach, subwooferach, przedwzmacniaczach gramofonowych, starszych telewizorach, kamerach i wielu urządzeniach car audio. To złącze nie jest już centrum nowoczesnych instalacji, ale nadal pozostaje bardzo użyteczne, zwłaszcza gdy chcesz sensownie połączyć starszy sprzęt z nowszym albo po prostu nie komplikować sobie życia. Skoro już wiadomo, czym ono jest, czas rozdzielić same sygnały, bo tutaj najłatwiej o pomyłkę.
Jakie sygnały przenosi RCA i czego od niego nie oczekiwać
Największe nieporozumienie wokół RCA polega na tym, że ludzie traktują je jak jeden uniwersalny kabel. W rzeczywistości ten sam typ złącza pojawia się w kilku różnych zastosowaniach i każdy z nich ma własne wymagania. Poniżej zestawiam najczęstsze warianty, bo to właśnie one najczęściej pojawiają się w domowej elektronice.
| Sygnał | Ile wtyków | Najczęstsze kolory | Gdzie się go używa | Na co uważać |
|---|---|---|---|---|
| Analogowe stereo | 2 | Czerwony i biały lub czarny | Amplitunery, odtwarzacze, DAC, gramofony z przedwzmacniaczem | To połączenie niesymetryczne, więc najlepiej działa na krótszych odcinkach |
| Wideo kompozytowe | 1 | Żółty | Starsze telewizory, magnetowidy, konsole, kamery | Obraz jest prostszy i słabszy jakościowo niż w nowszych standardach |
| Wideo komponentowe | 3 | Zielony, niebieski, czerwony | Starsze odtwarzacze DVD, konsole, projektory, wybrane telewizory | Łatwo pomylić je z audio, choć przenoszą obraz, a nie dźwięk |
| Cyfrowe audio S/PDIF | 1 | Często pomarańczowy | Amplitunery, soundbary, DAC, odtwarzacze | Do tego zastosowania najlepiej używać kabla 75 Ω |
Najważniejsza praktyczna lekcja jest prosta: nie każdy kabel RCA nadaje się do każdego sygnału. Kabel, który dobrze przeniesie zwykłe analogowe stereo, nie musi być dobrym wyborem dla wideo kompozytowego albo cyfrowego audio. Właśnie dlatego przy zakupie nie patrzę wyłącznie na końcówki, ale też na opis zastosowania i parametry przewodu. A żeby nie zgadywać, dobrze znać też typowe kolory i ich znaczenie.
Jak odczytać kolory i układ gniazd bez zgadywania
Kolory w RCA są po to, żeby ograniczyć liczbę błędów, ale nie gwarantują pełnej zgodności między wszystkimi producentami. W sprzęcie konsumenckim najczęściej obowiązuje jednak bardzo czytelny układ: żółty oznacza obraz kompozytowy, czerwony prawy kanał audio, a biały lub czarny lewy kanał albo mono. W wersji komponentowej trzy wtyki kolorystycznie odpowiadają sygnałowi obrazu, a nie dźwiękowi.
- Żółty - pojedyncze wideo kompozytowe.
- Czerwony i biały - stereo analogowe, gdzie czerwony zwykle oznacza prawy kanał.
- Zielony, niebieski i czerwony - wideo komponentowe YPbPr.
- Pomarańczowy - często cyfrowe audio S/PDIF.
Warto też pamiętać, że czasem gniazda są opisane nie tylko kolorem, ale też literami IN i OUT. To nie jest detal. Jeżeli pomylisz wejście z wyjściem, sygnał po prostu nie zadziała, a w niektórych zestawach pojawi się tylko cisza albo bardzo cichy, zniekształcony dźwięk. Ja zawsze sprawdzam opis panelu, bo w starszych urządzeniach kolor bywa tylko podpowiedzią, a nie jedyną instrukcją.
Kiedy już umiesz odczytać kolory, pojawia się następne pytanie: czy RCA jest najlepszym wyborem do danego zadania, czy tylko wygodnym kompromisem? Tu warto zrobić krótkie porównanie.
Kiedy RCA ma sens, a kiedy lepiej wybrać inne złącze
RCA ma bardzo mocną pozycję w sprzęcie domowym, ale nie jest najlepszym rozwiązaniem wszędzie. Dobrze działa tam, gdzie liczy się prostota i krótki dystans, gorzej tam, gdzie potrzebujesz odporności na zakłócenia, wysokiej przepustowości albo jednego kabla do wszystkiego. Poniżej zestawiam to z najczęstszymi alternatywami.
| Złącze | Kiedy wybrać | Największa zaleta | Ograniczenie |
|---|---|---|---|
| RCA | Analogowe stereo, subwoofer, starsze wideo, cyfrowe S/PDIF | Proste, tanie i bardzo popularne | Niesymetryczne połączenie, słabsze na długich trasach |
| Jack 3,5 mm / 6,3 mm | Słuchawki, wejścia liniowe, sprzęt przenośny | Małe i wygodne złącze | W mniej stabilnych wersjach łatwiej o przypadkowe wysunięcie |
| XLR | Audio profesjonalne, dłuższe połączenia, mikrofony | Połączenie symetryczne i odporne na zakłócenia | Większe, droższe i zwykle zbędne w prostym domowym setupie |
| HDMI | Nowoczesny telewizor, konsola, odtwarzacz, amplituner | Jeden kabel dla obrazu i dźwięku cyfrowego | Nie obsługuje analogowych połączeń RCA bez konwertera |
| TOSLINK | Cyfrowe audio między TV, soundbarem i amplitunerem | Odporność na zakłócenia elektryczne | Przenosi tylko audio, nie obraz |
Jeśli mam krótko ocenić ten wybór, to RCA wygrywa tam, gdzie chcesz szybko połączyć dwa urządzenia bez dodatkowych komplikacji. Przegrywa natomiast wtedy, gdy potrzebujesz długiego kabla, pełnej integracji audio-wideo albo bardzo dobrej odporności na szumy. Właśnie dlatego w nowym sprzęcie spotyka się je rzadziej, ale w starszych systemach nadal są całkiem sensowne. Skoro już wiesz, kiedy mają przewagę, pora przejść do błędów, które najczęściej psują całe połączenie.
Najczęstsze błędy przy podłączaniu RCA
W praktyce większość problemów z RCA nie wynika ze „złego standardu”, tylko z drobnych pomyłek przy podłączaniu. To dobra wiadomość, bo takie błędy zwykle da się naprawić od razu, bez kupowania nowego sprzętu.
- Mylenie wejścia z wyjściem - jeśli źródło i odbiornik są podłączone odwrotnie, sygnał nie przejdzie.
- Użycie niewłaściwego kabla - przewód audio nie zawsze nadaje się do wideo lub cyfrowego audio.
- Oczekiwanie wielokanałowego dźwięku z dwóch wtyków - RCA stereo to zazwyczaj tylko lewy i prawy kanał, a nie pełne kino domowe.
- Zbyt długie połączenie bez sensownego ekranowania - im dłuższy kabel, tym większe ryzyko zakłóceń i spadku jakości.
- Podłączanie „na żywo” - przy wkładaniu i wyjmowaniu wtyków w aktywnym sprzęcie łatwo o trzask, buczenie albo chwilowy brak masy.
- Pomylenie przejściówki z konwerterem - adapter zmienia kształt złącza, ale nie zamienia sygnału analogowego na cyfrowy ani odwrotnie.
Ja najczęściej widzę trzy powtarzalne błędy: źle dobrany przewód, pomyłkę w stronach IN/OUT i zbyt duże oczekiwania wobec samego standardu. RCA nie naprawi słabego źródła ani nie zamieni starego sprzętu w nowoczesny system AV. Może jednak działać bardzo dobrze, jeśli podejdziesz do niego technicznie, a nie „na oko”. Został już ostatni krok: jak wybrać kabel, żeby nie przepłacić i nie kupić złej wersji.
Jak wybrać kabel RCA, który nie zawiedzie przy podłączeniu
Jeśli miałbym wskazać najpraktyczniejsze kryteria, patrzyłbym na nie w tej kolejności: zastosowanie, długość, ekranowanie i typ sygnału. To ważniejsze niż efektowne opakowanie czy złote końcówki, które same w sobie nie gwarantują lepszego dźwięku. W przypadku RCA liczy się przede wszystkim dopasowanie kabla do realnego zadania.
- Do zwykłego stereo wystarczy porządny kabel o sensownym ekranowaniu, szczególnie jeśli ma 1-3 m.
- Do wideo kompozytowego i S/PDIF wybieram przewód opisany jako 75 Ω.
- Do subwoofera szukam kabla stabilnego mechanicznie i dobrze ekranowanego, bo ten tor często pracuje blisko zasilaczy i innych przewodów.
- Do dłuższych połączeń nie oszczędzam na jakości, bo tanie przewody szybciej łapią zakłócenia.
- Do przejściówek sprawdzam, czy adapter faktycznie pasuje do standardu sygnału, a nie tylko do kształtu wtyczki.
W praktyce najbardziej opłaca się myśleć o RCA jako o prostym narzędziu, a nie o „lepszym” albo „gorszym” kablu z definicji. Dobrze dobrany przewód pozwala dalej korzystać ze starszego amplitunera, gramofonu, subwoofera czy telewizora, a to często oznacza mniej wydatków i mniej elektrośmieci. I właśnie dlatego ten pozornie zwykły standard nadal ma sens w domowej elektronice.
