Zerowanie gniazdka to stary sposób ochrony przeciwporażeniowej, który nadal pojawia się w mieszkaniach z dawną instalacją elektryczną i bywa mylony z uziemieniem. W tym tekście wyjaśniam, jak działa taki układ, kiedy ma jeszcze sens, dlaczego w nowoczesnej instalacji nie powinien być wykonywany „na skróty” i co sprawdzić przed modernizacją. To ważne nie tylko przy remoncie starego mieszkania, ale też wtedy, gdy planujesz wymianę osprzętu, fotowoltaikę albo inne obciążające domową instalację urządzenia.
Najważniejsze rzeczy, które trzeba wiedzieć o ochronie w starych gniazdach
- To rozwiązanie dotyczy głównie starych instalacji typu TN-C, w których przewód ochronny i neutralny były wspólne jako PEN.
- Jego skuteczność zależy od ciągłości przewodu PEN i poprawnych zabezpieczeń nadprądowych.
- W nowych instalacjach nie robi się już mostka „na oko” przy bolcu, tylko prowadzi osobny przewód PE i stosuje odpowiednie zabezpieczenia.
- Wyłącznik różnicowoprądowy jest ważnym uzupełnieniem, ale nie zastępuje prawidłowego przewodu ochronnego.
- Największe ryzyko pojawia się wtedy, gdy ktoś samodzielnie przerabia stare gniazdo bez pomiarów i bez sprawdzenia układu sieci.
- Przy remoncie, modernizacji pod fotowoltaikę albo ładowarkę EV najlepiej traktować stare gniazdka jako sygnał do oceny całej instalacji, a nie tylko jednego punktu.
Na czym polega to rozwiązanie i skąd wzięła się jego nazwa
W najprostszym ujęciu chodzi o połączenie styku ochronnego w gnieździe z przewodem PEN, czyli przewodem pełniącym jednocześnie funkcję ochronną i neutralną. Dawniej w wielu domach był to standardowy sposób zabezpieczania metalowych obudów urządzeń w instalacjach dwuprzewodowych. W praktyce nie było osobnego przewodu PE, więc ochronę uzyskiwano przez „wyzerowanie” bolca lub obudowy do wspólnego przewodu.
To nie jest to samo co uziemienie, choć w mowie potocznej te pojęcia bywają mieszane. W tym układzie nie sprowadza się ochrony do ziemi, tylko tworzy drogę, którą prąd uszkodzeniowy ma popłynąć z powrotem do źródła zasilania. Jeśli wszystko jest wykonane poprawnie, zabezpieczenie nadprądowe ma odłączyć zasilanie bardzo szybko po pojawieniu się zwarcia do obudowy.
Ja patrzę na ten temat bardzo praktycznie: jeśli w gnieździe widzę tylko dwa przewody i stary osprzęt, to od razu zakładam, że mam do czynienia z instalacją, którą trzeba ocenić całościowo, a nie „poprawić” jednym ruchem. Żeby zrozumieć, dlaczego to działało tylko w określonych warunkach, trzeba zobaczyć sam mechanizm zadziałania.

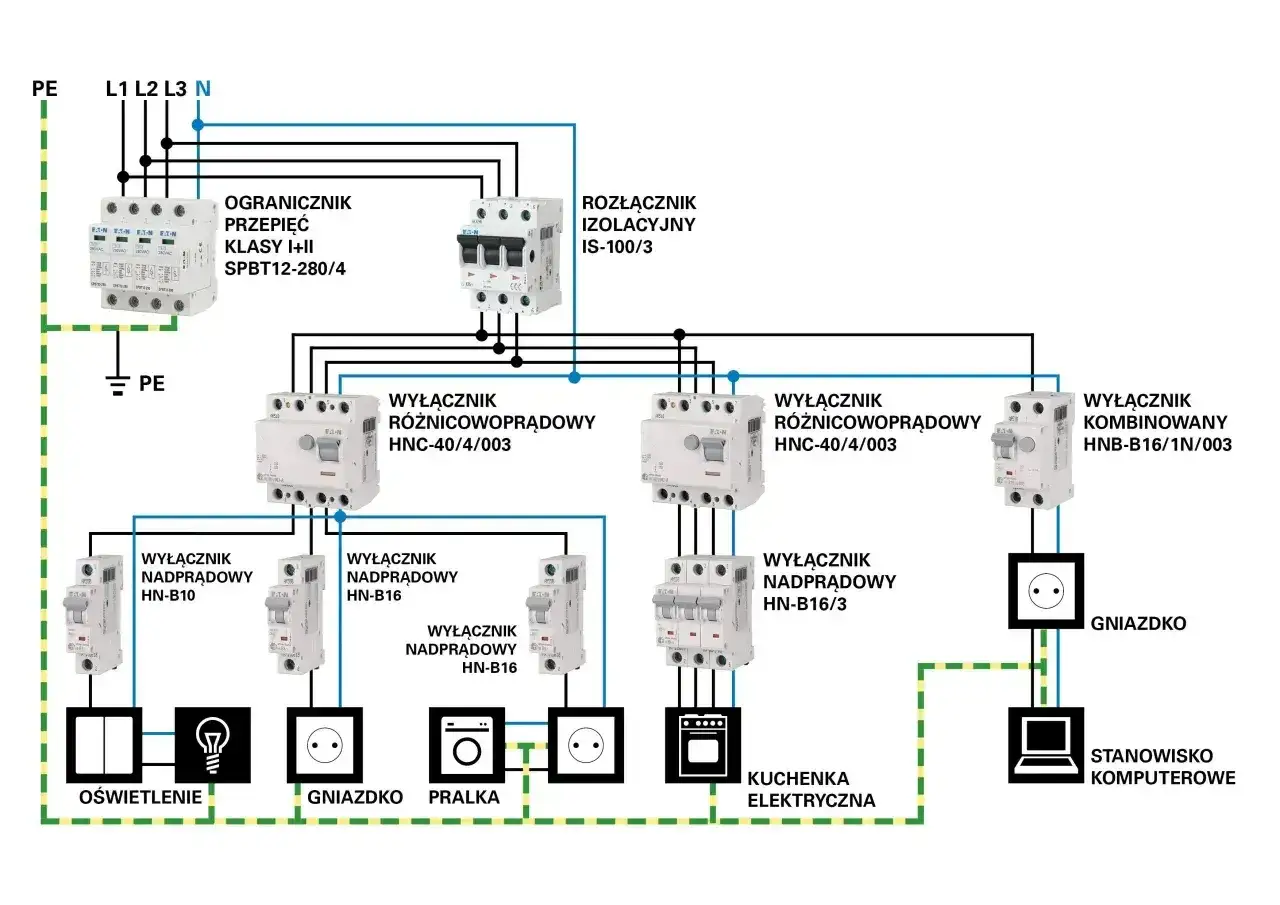

Jak działał ten układ w starej instalacji TN-C
W sieci 230 V/50 Hz przewód fazowy zasila odbiornik, a przewód PEN pełni jednocześnie funkcję powrotu prądu i ochrony. Gdy faza dotknie metalowej obudowy urządzenia, prąd zwarciowy płynie przez połączenie ochronne do PEN i dalej do źródła zasilania. Jeśli impedancja tej pętli jest wystarczająco mała, bezpiecznik lub wyłącznik nadprądowy powinien zadziałać szybko i odłączyć zasilanie.
W praktyce bezpieczeństwo zależy od kilku warunków naraz. Połączenie ochronne musi być ciągłe, zaciski muszą trzymać pewnie, a zabezpieczenie dobrane tak, by reagowało na odpowiednio duży prąd uszkodzeniowy. Jeśli któryś z tych elementów zawiedzie, cały mechanizm przestaje być skuteczny. Najbardziej zdradliwe jest przerwanie przewodu PEN, bo wtedy na obudowie urządzenia może pojawić się niebezpieczne napięcie, mimo że gniazdko „na oko” wygląda poprawnie.
To właśnie dlatego stare zerowanie bywało uznawane za rozwiązanie warunkowe, a nie uniwersalne. Działało w określonej topologii sieci i przy sprawnej instalacji, ale nie wybaczało błędów. Z tego wynika prosty wniosek: zanim oceni się pojedyncze gniazdko, trzeba wiedzieć, jaki układ ma cała instalacja.
Kiedy stare zerowanie jeszcze się spotyka, a kiedy jest błędem
Najczęściej spotykam je w starszych budynkach, gdzie instalacja była wykonywana w układzie TN-C albo później tylko częściowo modernizowana. W takich miejscach można jeszcze trafić na gniazda z bolcem, do których doprowadzono dwa przewody i wykonano mostek ochronny. To jednak nie oznacza, że każdy taki punkt jest z automatu bezpieczny albo że wolno go przerabiać dowolnie.
| Układ instalacji | Co zwykle widać przy gnieździe | Czy mostek na bolcu ma sens | Wnioski praktyczne |
|---|---|---|---|
| TN-C | Dwa przewody, wspólny PEN | Tylko jako element starego układu, po sprawdzeniu ciągłości | Wymaga oceny elektryka i pomiarów, nie jest dobrym celem do domowych przeróbek |
| TN-C-S | Po rozdziale PEN na PE i N | Nie | W gniazdach prowadzi się już osobny PE, a mostkowanie jest błędem |
| TN-S | Osobne PE i N od początku instalacji | Nie | Stosuje się wyłącznie przewód ochronny PE i właściwe zabezpieczenia |
Jeśli instalacja ma już rozdzielony przewód ochronny i neutralny, mostkowanie bolca z neutralnym przewodem za wyłącznikiem różnicowoprądowym jest po prostu złym pomysłem. Taki zabieg może powodować nieprawidłową pracę zabezpieczeń, a czasem całkiem je unieruchomić. W nowoczesnym układzie ochronę opiera się na osobnym PE, połączeniach wyrównawczych i odpowiednio dobranych zabezpieczeniach.
Warto też pamiętać, że w obiektach po częściowej modernizacji ktoś mógł zostawić „stare” gniazdka tylko dlatego, że działają. To zbyt mało, żeby uznać je za poprawne. Dalej ważne jest już to, czym różni się przewód ochronny od neutralnego i jaką rolę pełni każdy z nich.
Czym różni się przewód ochronny, neutralny i PEN
W tej części najłatwiej uporządkować pojęcia, bo to właśnie tu pojawia się najwięcej nieporozumień. PE to przewód ochronny, który nie służy do normalnego zasilania odbiornika, tylko do odprowadzania prądów uszkodzeniowych i wyrównywania potencjałów. N to przewód neutralny, przez który płynie prąd roboczy w normalnej pracy urządzenia. PEN łączy obie funkcje w jednym przewodzie i właśnie na tym opierały się starsze instalacje.
To dlatego nie można traktować zerowania jak prostego „uziemienia bolca”. Uziemienie oznacza połączenie z ziemią, a nie z dowolnym przewodem w gnieździe. W praktyce ochronę zapewnia cały układ: przewody, połączenia wyrównawcze, zabezpieczenia, a często także wyłącznik różnicowoprądowy, który wykrywa różnicę prądów między fazą a neutralnym. Sam RCD nie zastępuje jednak poprawnego PE.
Jest jeszcze jedna rzecz, o której wiele osób zapomina: RCD nie rozwiązuje wszystkich scenariuszy porażenia. Jeżeli ktoś dotknie jednocześnie przewodu fazowego i neutralnego, prąd płynie przez ciało tak jak przez zwykłe obciążenie, więc wyłącznik różnicowoprądowy nie zawsze zadziała od razu. Dlatego ochrona przeciwporażeniowa musi być spójna, a nie oparta na jednym elemencie.

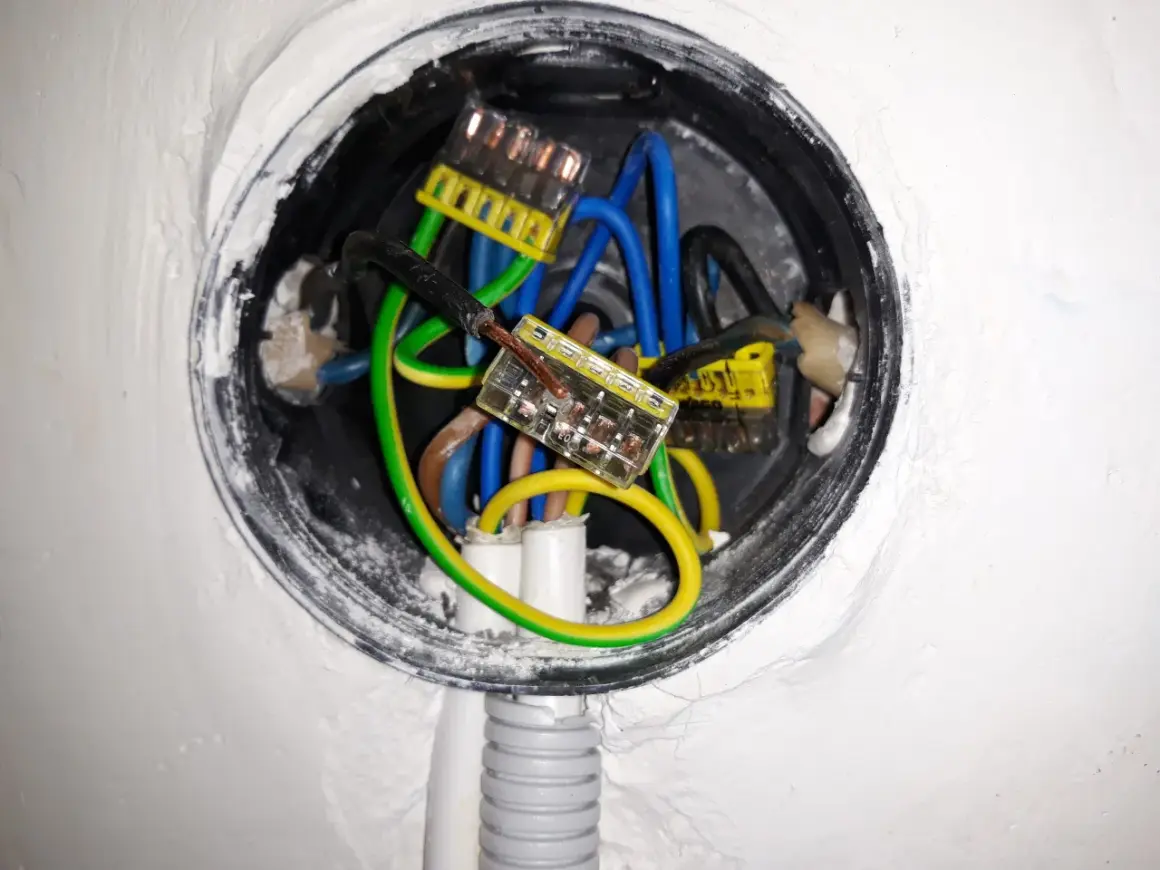

Jak rozpoznać, że gniazdo albo obwód wymaga modernizacji
Najprostszy sygnał to stary osprzęt i dwa przewody dochodzące do gniazda zamiast osobnego przewodu ochronnego. To jednak nie wystarczy, bo sama liczba żył nie mówi jeszcze wszystkiego o stanie instalacji. Z mojego doświadczenia zawsze trzeba sprawdzić całą historię obwodu: czy był modernizowany, czy są protokoły pomiarowe, czy w rozdzielnicy pracują odpowiednie zabezpieczenia i czy instalacja nie ma śladów przegrzewania.
- Dwa przewody w gnieździe - często oznaczają stary układ TN-C, ale trzeba to potwierdzić pomiarami.
- Luz na zaciskach albo ślady nadpalenia - to znak, że połączenie ochronne może być niewiarygodne.
- Brak wyłącznika różnicowoprądowego na obwodach gniazd - nie przesądza o błędzie, ale w nowoczesnej instalacji to poważny sygnał do oceny.
- Instalacja aluminiowa z dawnych lat - wymaga ostrożności, bo starzejące się połączenia potrafią się utleniać i grzać.
- Brak aktualnych pomiarów - bez nich nie wiadomo, czy ochrona działa tak, jak zakłada projekt.
- Nieczytelne lub przypadkowe kolory żył - w starych instalacjach nie wolno ufać samym barwom przewodów, bo często nie odpowiadają dzisiejszym standardom.
GUNB przypomina, że okresowa kontrola instalacji elektrycznej powinna być wykonywana co najmniej raz na 5 lat, a jej zakres obejmuje m.in. stan połączeń, osprzętu, zabezpieczeń i środków ochrony przeciwporażeniowej. To ważne, bo właśnie podczas takiego przeglądu wychodzi, czy stare gniazdo działa jeszcze w bezpiecznym układzie, czy tylko daje złudzenie bezpieczeństwa.
Jeżeli po takim sprawdzeniu nadal zostaje wątpliwość, nie chodzi już o estetykę ani wygodę, tylko o realne ryzyko. Wtedy wchodzimy w obszar typowych błędów, które najczęściej popełnia się przy „naprawianiu” starych gniazd.
Najczęstsze błędy przy mostkowaniu bolca
To miejsce, w którym najłatwiej popełnić kosztowny błąd. Sam mostek nie jest magiczną poprawką, a przy źle wykonanej instalacji może pogorszyć sytuację zamiast ją poprawić. Najczęstsze pomyłki widzę w dwóch miejscach: przy nieprawidłowym łączeniu przewodów w gnieździe i przy braku sprawdzenia, czy cała instalacja w ogóle nadaje się do takiego układu.
- Łączenie PE z N za wyłącznikiem różnicowoprądowym - to psuje działanie ochrony i może wywoływać nieprawidłowe zadziałania lub brak zadziałania w sytuacji awaryjnej.
- Mostek wykonany cienkim, przypadkowym przewodem - połączenie ochronne ma być trwałe, pewne i dobrane do warunków obwodu, a nie „byle było”.
- Opieranie się wyłącznie na kolorach żył - w starych instalacjach barwy bywają mylące, więc bez pomiarów łatwo uznać coś błędnie za neutralny albo ochronny.
- Brak sprawdzenia ciągłości PEN - to szczególnie niebezpieczne, bo przerwany przewód może podnieść potencjał obudów urządzeń.
- Niezweryfikowanie impedancji pętli zwarcia - bez tego nie wiadomo, czy zabezpieczenie odłączy zasilanie wystarczająco szybko.
Jeśli miałbym wskazać jeden błąd, który robi największą różnicę, to byłoby właśnie samodzielne „naprawianie” gniazda bez pomiarów. W praktyce to nie jest robota na próbę, tylko element ochrony przeciwporażeniowej. Z tego wynika też sensowne pytanie: co zrobić zamiast takiej doraźnej improwizacji.
Co zrobić zamiast samodzielnego przerabiania starego gniazda
Najrozsądniejsza ścieżka zaczyna się od oceny całego obwodu, a nie od pojedynczego gniazdka. Elektryk sprawdza układ sieci, ciągłość przewodów, stan izolacji, skuteczność ochrony i to, czy instalację da się bezpiecznie rozdzielić na PE i N. Jeśli modernizacja jest możliwa, to właśnie tam powinno się wyjść, a nie zostawać przy starym obejściu ochronnym.
- Sprawdzenie układu sieci - trzeba ustalić, czy obiekt pracuje jeszcze w TN-C, czy już po rozdziale PEN.
- Wydzielenie przewodu PE - w modernizowanych obwodach to podstawowy krok do bezpieczniejszej instalacji.
- Dobór wyłączników różnicowoprądowych - najczęściej stosuje się 30 mA jako dodatkową ochronę obwodów gniazdowych i łazienkowych.
- Połączenia wyrównawcze - szczególnie ważne w łazience, kuchni i w miejscach z metalowymi elementami instalacji.
- Pomiary po zakończeniu prac - bez protokołu nie ma pewności, że modernizacja faktycznie poprawiła bezpieczeństwo.
To podejście ma jeszcze jeden plus: dobrze przygotowuje dom pod nowoczesne odbiorniki energii. Przy fotowoltaice, magazynie energii, pompie ciepła czy ładowarce do samochodu elektrycznego nie chcesz opierać ochrony na starym rozwiązaniu, które powstało dla zupełnie innego standardu instalacji. Tu liczą się poprawne połączenia wyrównawcze, sprawny przewód ochronny, właściwe zabezpieczenia i porządnie wykonana rozdzielnica.
Jeżeli remont obejmuje więcej niż jedno pomieszczenie, zwykle lepiej myśleć o wymianie całego obwodu niż o łagodzeniu problemu w jednym gnieździe. To podejście jest mniej spektakularne, ale zwykle daje realny efekt: większe bezpieczeństwo, mniej przypadkowych awarii i instalację, którą da się sensownie rozwijać bez kolejnych prowizorek.
Stare gniazdo nie musi być problemem, jeśli potraktujesz je jak sygnał do modernizacji
Najważniejsza jest jedna rzecz: stary układ ochronny nie powinien być traktowany jak uniwersalna recepta na wszystkie mieszkania. Jeśli instalacja ma jeszcze wspólny PEN, trzeba ją najpierw ocenić, a dopiero potem decydować, czy wystarczy lokalna naprawa, czy potrzebna jest pełna modernizacja. Gdy obwód jest już po rozdziale na PE i N, nie ma miejsca na mostkowanie bolca „dla świętego spokoju”.
Z mojego punktu widzenia najlepszy moment na taką ocenę to remont kuchni, łazienki, wymiana rozdzielnicy albo przygotowanie domu pod fotowoltaikę i inne energochłonne urządzenia. Wtedy łatwiej połączyć bezpieczeństwo, funkcjonalność i przyszłe potrzeby instalacji. Jeśli zrobisz to raz, porządnie, unikniesz sytuacji, w której każde kolejne gniazdko staje się osobnym, ryzykownym eksperymentem.
W praktyce chodzi więc nie o samo „zerowanie”, ale o to, żeby instalacja była czytelna, sprawdzona i zgodna z układem, w którym naprawdę pracuje. To właśnie od tego zależy, czy gniazdko chroni domowników, czy tylko sprawia takie wrażenie.
