Przewód ochronny to jeden z tych elementów instalacji, których nie widać na co dzień, ale jego brak albo zły montaż szybko robi się groźny. W praktyce odpowiada za odprowadzanie prądu uszkodzeniowego, wyrównywanie potencjałów i uruchomienie zabezpieczeń, gdy coś pójdzie nie tak. Poniżej wyjaśniam, czym jest przewód PE, jak go rozpoznać, czym różni się od N i PEN oraz na co zwrócić uwagę przy modernizacji domu, fotowoltaice i innych nowoczesnych odbiornikach.
Najważniejsze rzeczy o przewodzie ochronnym, które warto znać od razu
- PE nie służy do normalnej pracy instalacji, tylko do ochrony przy awarii i porażeniu.
- Kolor żółto-zielony jest zarezerwowany dla ochrony, więc nie powinien być używany przypadkowo do innych żył.
- PE, N i PEN to różne przewody, a ich pomylenie prowadzi do realnych błędów bezpieczeństwa.
- W starszych instalacjach trzeba szczególnie uważać na układ TN-C i rozdział PEN.
- Sam wyłącznik różnicowoprądowy nie zastępuje PE, bo nie tworzy ciągłej drogi ochronnej dla obudów urządzeń.
- W instalacjach z fotowoltaiką poprawny przewód ochronny ma znaczenie także dla falownika, konstrukcji modułów i ochronników przepięć.
Czym jest przewód ochronny i co faktycznie robi
Najprościej mówiąc, to przewód, który łączy metalowe części dostępne dotykiem z układem ochrony przeciwporażeniowej. Jeśli w urządzeniu klasy I dojdzie do uszkodzenia izolacji, prąd nie powinien przejść przez obudowę i człowieka, tylko popłynąć bezpieczniejszą drogą do punktu ochronnego, a następnie wywołać zadziałanie zabezpieczenia. Właśnie dlatego PE jest tak ważny w pralkach, piekarnikach, lodówkach, pompach ciepła, rozdzielnicach i osprzęcie z metalową obudową.

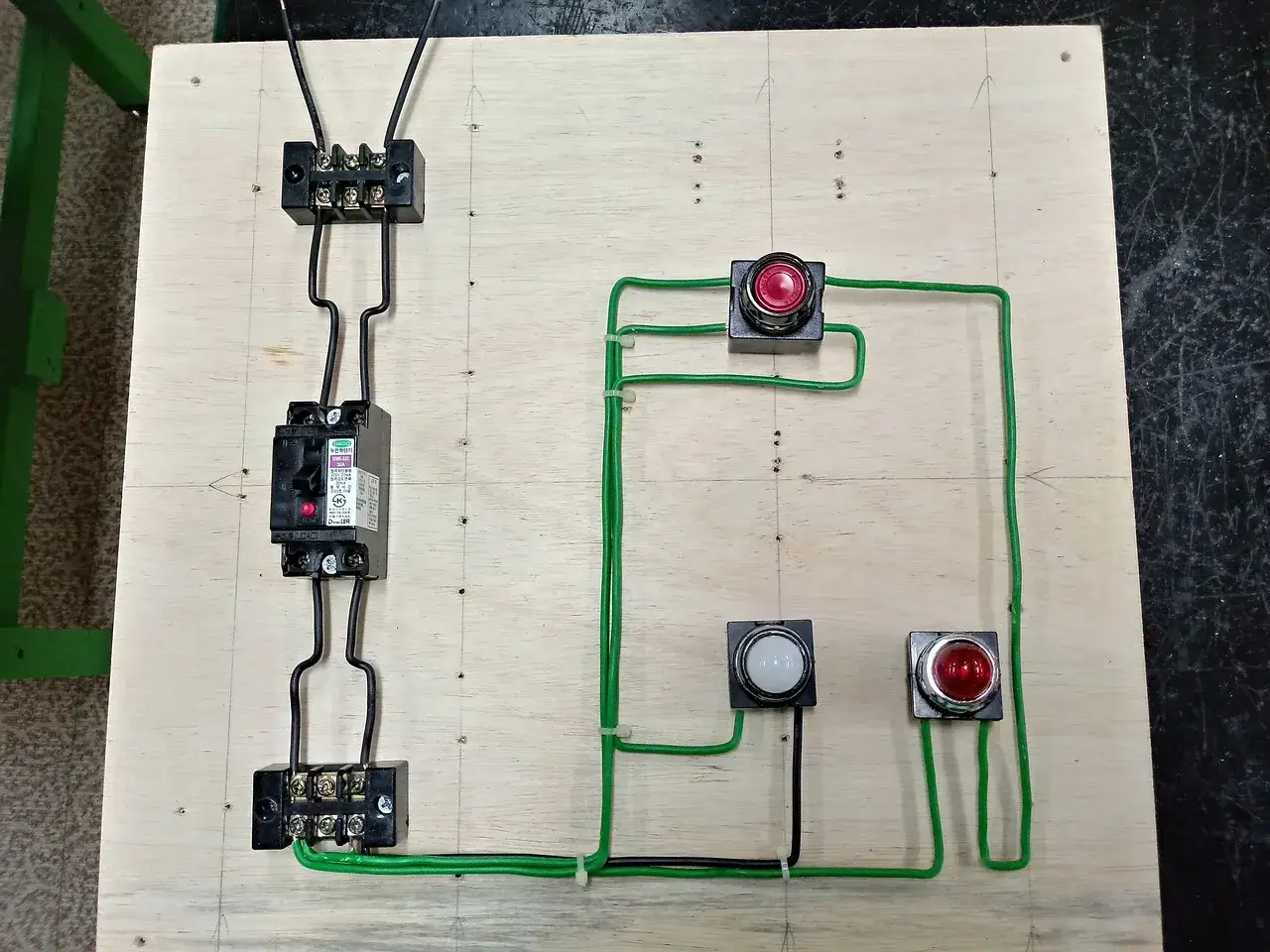

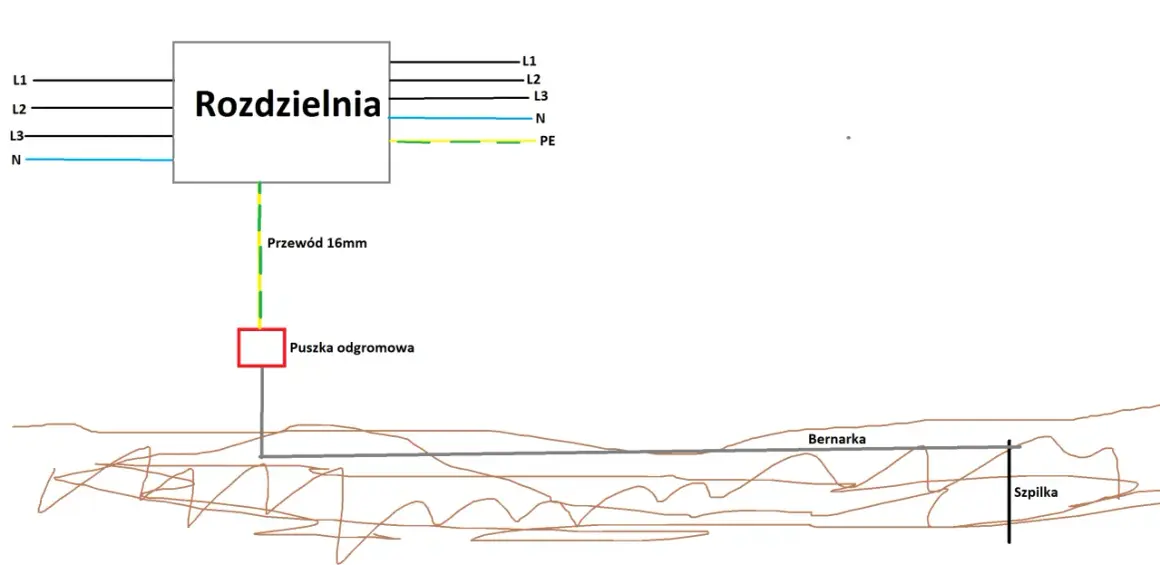

Warto też rozdzielić dwa pojęcia, które wiele osób myli. PE to przewód ochronny, a uziom to element instalacji uziemiającej, czyli fizyczne połączenie z ziemią. Sam przewód ochronny nie jest więc „uziomem”, tylko częścią całego systemu ochrony, który współpracuje z uziemieniem, połączeniami wyrównawczymi i zabezpieczeniami nadprądowymi albo różnicowoprądowymi.
Ja zwykle tłumaczę to tak: PE nie ma dawać komfortu pracy urządzeniu, tylko zapewnić, że przy awarii instalacja zachowa się przewidywalnie. To właśnie przewidywalność robi tutaj największą różnicę. Skoro wiadomo już, po co ten przewód istnieje, czas przejść do tego, jak go rozpoznać bez zgadywania.
Jak rozpoznać go po kolorze i oznaczeniach
W Polsce i w większości europejskich instalacji przewód ochronny oznacza się kolorem żółto-zielonym. To nie jest dekoracja ani dowolny wybór producenta, tylko jednoznaczne oznaczenie funkcji ochronnej. Jeżeli widzisz taki kolor, od razu wiesz, że chodzi o żyłę ochronną, a nie o przewód roboczy.
Obok PE najczęściej spotkasz jeszcze dwa podstawowe oznaczenia. N to przewód neutralny, zwykle niebieski, który przewodzi prąd roboczy. L to przewód fazowy, czyli ten, na którym występuje napięcie względem ziemi lub przewodu neutralnego. W instalacji trójfazowej dochodzą jeszcze L1, L2 i L3, a w praktyce domowej często widzi się układ pięciożyłowy: L1, L2, L3, N i PE.
| Oznaczenie | Rola | Typowe oznaczenie kolorystyczne | Co warto zapamiętać |
|---|---|---|---|
| PE | Ochrona przeciwporażeniowa i odprowadzenie prądu uszkodzeniowego | Żółto-zielony | Nie powinien pracować jako przewód roboczy |
| N | Przewód neutralny, zamyka obwód prądu roboczego | Niebieski | Przewodzi prąd podczas normalnej pracy urządzeń |
| PEN | Łączy funkcję ochronną i neutralną | Żółto-zielony z niebieskim oznaczeniem na końcach | Spotykany głównie w starszych układach, wymaga szczególnej ostrożności |
Jeśli mam wskazać jedną rzecz, która oszczędza najwięcej pomyłek na budowie i przy remontach, to jest nią właśnie konsekwentne trzymanie się kolorów. W praktyce potem łatwiej przejść do kolejnego pytania: dlaczego PE, N i PEN nie są wymienne i co to oznacza dla starej instalacji.
PE, N i PEN nie są tym samym
Tu bardzo często zaczynają się błędy. PE służy ochronie, N służy do normalnej pracy obwodu, a PEN łączy obie funkcje w jednym przewodzie. To rozwiązanie historycznie było powszechne, ale dziś wymaga większej ostrożności, bo przerwanie PEN potrafi stworzyć bardzo niebezpieczne napięcia na obudowach urządzeń.
W praktyce modernizacyjnej najczęściej spotykam dwa scenariusze. Pierwszy to nowa instalacja w układzie TN-S, gdzie PE i N są prowadzone oddzielnie od początku. Drugi to stara instalacja TN-C, w której przewód PEN ma jednocześnie funkcję ochronną i neutralną, a dopiero przy rozdziale w odpowiednim miejscu powstają osobne PE i N. Taki rozdział robi się raz, w przemyślanym punkcie instalacji, a nie „po drodze” przy każdym gniazdku.
Warto pamiętać o jeszcze jednym szczególe: przewód PEN musi mieć odpowiednio duży przekrój. W stałych instalacjach spotyka się wymaganie minimum 10 mm² Cu albo 16 mm² Al, właśnie po to, żeby ograniczyć ryzyko uszkodzenia i utraty funkcji ochronnej. To nie jest detal do zignorowania, tylko jeden z warunków bezpiecznej pracy całego układu.
Różnice między tymi przewodami brzmią technicznie, ale ich konsekwencje są bardzo praktyczne. Gdy już wiadomo, czym się różnią, trzeba jeszcze zobaczyć, gdzie najmniejszy błąd robi największą różnicę.
Gdzie jego brak lub błąd robi największą różnicę
Najbardziej newralgiczne są miejsca, w których człowiek ma kontakt z metalową obudową albo z wilgocią. Dlatego szczególnie zwracam uwagę na łazienki, kuchnie, garaże, kotłownie, pomieszczenia techniczne, gniazda zewnętrzne oraz urządzenia klasy I, czyli takie, które wymagają podłączenia żyły ochronnej. Właśnie tam PE ma najbardziej namacalny sens.
To samo dotyczy nowoczesnych odbiorników o większej mocy. Piekarnik, płyta grzewcza, klimatyzator, pompa ciepła czy ładowarka do samochodu elektrycznego nie wybaczają prowizorki. Jeśli ktoś liczy, że „skoro działa, to jest dobrze”, to zwykle patrzy tylko na jedną stronę problemu. Instalacja może działać, a jednocześnie nie być wystarczająco bezpieczna przy awarii.
W starych mieszkaniach częsty problem polega na tym, że gniazdo ma bolec ochronny, ale ochrona jest wykonana tylko pozornie. Spotyka się mostkowanie, urwane połączenia, luźne zaciski albo przewody zniszczone podczas remontu. Taki stan rzeczy daje złudzenie bezpieczeństwa, które jest gorsze niż brak wiedzy, bo usypia czujność.
- W łazience i kuchni ryzyko rośnie przez wilgoć i metalowe elementy wyposażenia.
- Przy urządzeniach grzewczych i chłodniczych liczy się stabilna ochrona obudowy.
- Na zewnątrz instalacji problemem są uszkodzenia mechaniczne, UV i wilgoć.
- W garażu i kotłowni łatwo o kontakt z metalem, rurami i konstrukcją budynku.
Sam wyłącznik różnicowoprądowy 30 mA, który często stosuje się w domach, jest ważnym elementem ochrony, ale nie zastępuje prawidłowego PE. Ochrona działa wtedy najlepiej, gdy te elementy współpracują, a nie próbują się wzajemnie zastąpić. Skoro wiesz już, gdzie błędy są najgroźniejsze, warto zobaczyć, jak sprawdza się skuteczność ochrony w praktyce.
Jak sprawdza się skuteczność ochrony w praktyce
Ja nie uznaję instalacji za bezpieczną tylko dlatego, że na pierwszy rzut oka wygląda schludnie. O skuteczności ochrony decydują pomiary i ciągłość połączeń, nie sam kolor izolacji. Dlatego po remoncie, wymianie rozdzielnicy albo rozbudowie obwodów elektryk powinien sprawdzić kilka rzeczy, a nie ograniczać się do wizualnej oceny.
Najczęściej bada się ciągłość przewodów ochronnych, impedancję pętli zwarcia, zadziałanie wyłącznika różnicowoprądowego oraz, jeśli instalacja ma własny uziom, także parametry uziemienia. To właśnie te pomiary pokazują, czy przy uszkodzeniu zabezpieczenie odłączy obwód wystarczająco szybko. Sam miernik w ręku amatora nie daje jeszcze pełnego obrazu, bo liczy się też interpretacja wyniku.
W praktyce pożądany jest efekt prosty do opisania, ale trudny do osiągnięcia bez poprawnego projektu: części przewodzące dostępne dla użytkownika mają pozostać bezpieczne nawet wtedy, gdy wewnątrz urządzenia lub przewodu dojdzie do awarii. To obejmuje również połączenia wyrównawcze, czyli takie spięcie metalowych elementów, żeby miały zbliżony potencjał.
Jeśli instalacja była modernizowana etapami, warto sprawdzić nie tylko nowe obwody, ale też to, jak nowe elementy łączą się ze starymi. Właśnie w takich miejscach najłatwiej o pozornie drobny błąd, który później ujawnia się dopiero podczas awarii. A w domach z fotowoltaiką i inną nowoczesną automatyką taki błąd potrafi być kosztowniejszy, niż się wydaje.
Dlaczego w fotowoltaice i nowoczesnym domu to element krytyczny
W instalacjach z fotowoltaiką, falownikiem, ogranicznikami przepięć i metalową konstrukcją na dachu przewód ochronny przestaje być dodatkiem, a staje się częścią systemu, który decyduje o bezpieczeństwie całego zestawu. Ramy modułów, konstrukcja montażowa, obudowa falownika i osprzęt ochronny muszą współpracować z uziemieniem oraz połączeniami wyrównawczymi zgodnie z projektem i instrukcją producenta.
Tu szczególnie ważny jest jeden detal: dobrze wykonany PE wspiera działanie ochronników przepięć. SPD, czyli ogranicznik przepięć, odprowadza energię przepięcia do ziemi, ale potrzebuje do tego poprawnej drogi ochronnej. Jeśli ta droga jest przerwana, zbyt długa albo wykonana niechlujnie, skuteczność ochrony spada. W praktyce to oznacza większe ryzyko uszkodzeń elektroniki, falownika i urządzeń domowych.
To samo dotyczy pomp ciepła, rekuperatorów, systemów magazynowania energii i ładowarek EV. Wiele z tych urządzeń ma metalowe elementy, elektronikę sterującą i wyższą wrażliwość na zakłócenia. Im więcej automatyki w domu, tym mniej miejsca na przypadkowe połączenia i „tymczasowe” rozwiązania, które ktoś zostawił na stałe.
Właśnie dlatego w nowoczesnym domu PE nie jest tylko sprawą elektryka z rozdzielnicy. To element, który wpływa na niezawodność całego systemu energetycznego, od zasilania gniazdka po pracę instalacji odnawialnej. Z tego powodu ostatni krok to zawsze kontrola przed odbiorem, a nie zaufanie do samego wyglądu przewodów.
Co sprawdzić przed odbiorem lub modernizacją instalacji
Przed odbiorem nowej instalacji albo po większym remoncie sprawdziłbym przede wszystkim trzy rzeczy: ciągłość żyły ochronnej, poprawność rozdziału PEN, jeśli występuje, oraz wyniki pomiarów ochronnych. Jeżeli w budynku są urządzenia o większej mocy albo fotowoltaika, do listy dochodzi jeszcze kontrola połączeń wyrównawczych i ochrony przepięciowej.
- Czy żółto-zielona żyła rzeczywiście jest podłączona do wszystkich punktów wymagających ochrony.
- Czy nie ma przypadkowych mostków między N i PE za miejscem rozdziału.
- Czy obudowy urządzeń klasy I mają rzeczywiste połączenie ochronne, a nie tylko „symboliczne” podłączenie.
- Czy po remoncie wykonano pomiary, a nie tylko oględziny wizualne.
- Czy instalacja z PV, pompą ciepła lub ładowarką ma przemyślaną ochronę od strony uziemienia i przepięć.
Jeśli mam zostawić jedną praktyczną myśl, to jest ona prosta: ciągłość ochrony jest ważniejsza niż estetyka rozdzielnicy. Schludnie ułożone przewody dobrze wyglądają, ale to dopiero pomiary pokazują, czy instalacja naprawdę chroni ludzi i sprzęt. Właśnie na tym polega różnica między instalacją „działającą” a instalacją bezpieczną.
