Pętla zwarcia nie jest abstrakcyjnym terminem z protokołu, tylko parametrem, który mówi, czy zabezpieczenie odłączy uszkodzony obwód na czas. W instalacjach domowych, przemysłowych i tych rozbudowanych o fotowoltaikę przekłada się bezpośrednio na bezpieczeństwo ludzi, sprzętu i samej instalacji. W tym tekście wyjaśniam, co dokładnie mierzy ten parametr, jak interpretować wynik, kiedy badanie trzeba powtórzyć i co najczęściej psuje końcowy rezultat.
Najkrócej mówiąc, chodzi o to, czy zabezpieczenie zdąży zadziałać
- Impedancja pętli zwarciowej pokazuje, jak łatwo popłynie prąd zwarciowy w obwodzie.
- Im niższa wartość, tym większa szansa na szybkie wyłączenie zasilania.
- W praktyce wynik ocenia się razem z typem zabezpieczenia, a nie w oderwaniu od niego.
- Zbyt wysoka wartość zwykle oznacza problem z długością obwodu, przekrojem przewodów albo połączeniami.
- Pomiar ma znaczenie przy odbiorze instalacji, po modernizacji i podczas okresowych kontroli.
- W instalacjach z fotowoltaiką warto go powtórzyć po każdej większej zmianie po stronie AC.
Co naprawdę mierzy impedancja pętli zwarciowej

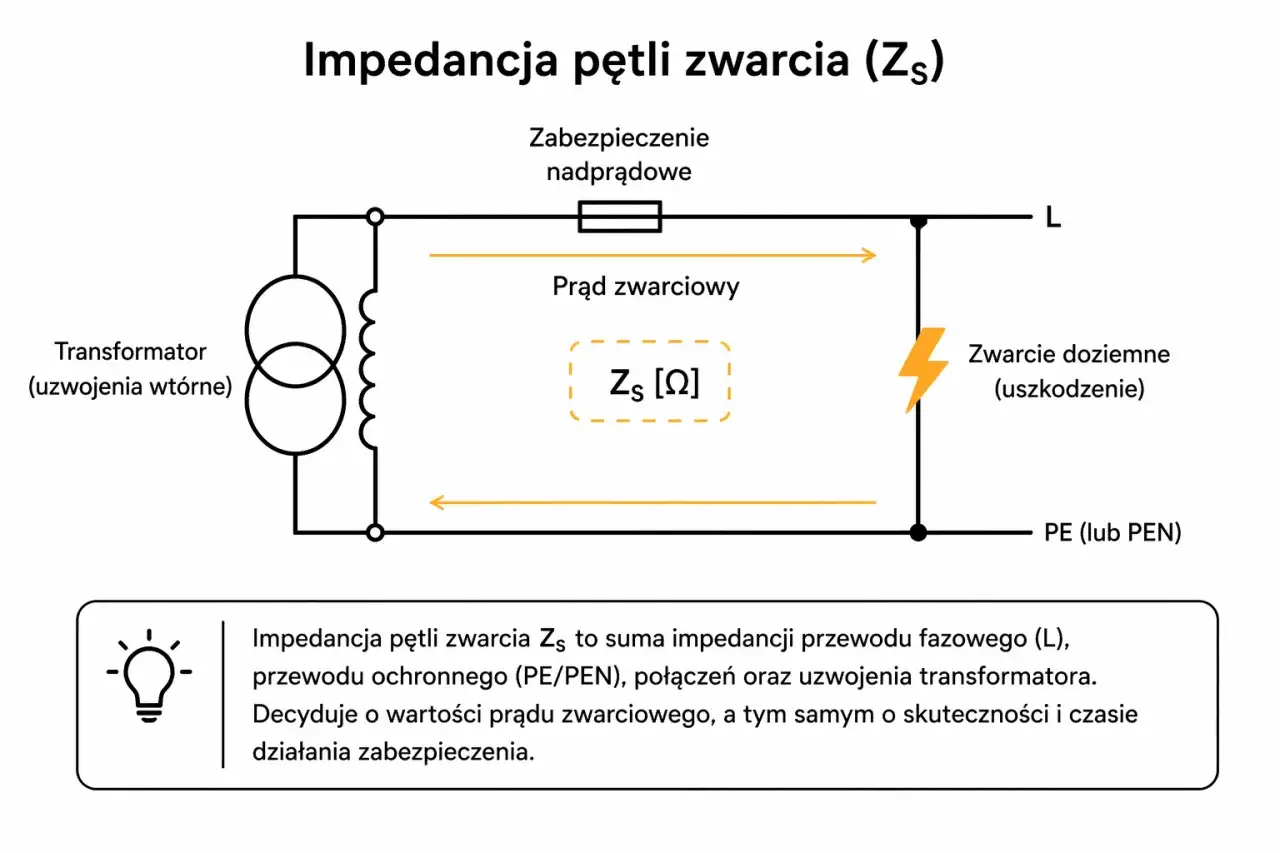

Impedancja pętli zwarciowej to suma wszystkich oporów i reaktancji, jakie napotka prąd podczas zwarcia między przewodem fazowym a przewodem ochronnym albo innym torze powrotnym. W praktyce liczy się nie tylko sam przewód, ale też zaciski, połączenia, osprzęt, uziemienie, a nawet elementy źródła zasilania. Ja patrzę na ten parametr jak na test całego toru, a nie pojedynczego aparatu.
W układzie TN prąd zwarciowy wraca do źródła przewodem ochronnym lub PEN, więc związek między impedancją a zadziałaniem zabezpieczenia jest bardzo bezpośredni. W układzie TT sytuacja jest bardziej złożona, bo ważną rolę przejmuje wyłącznik różnicowoprądowy, ale sam stan toru zwarciowego nadal ma znaczenie diagnostyczne. Dlatego jeden wynik bez informacji o układzie sieci niewiele mówi.
- Rezystancja rośnie wraz z długością przewodów i pogarsza warunki zwarcia.
- Reaktancja wynika z właściwości obwodu i też wpływa na wynik, choć zwykle mniej niż rezystancja.
- Połączenia mają ogromne znaczenie, bo luźny zacisk potrafi podnieść wynik bardziej niż kilka metrów kabla.
To właśnie dlatego pomiar jest cenniejszy niż samo obliczenie z projektu: pokazuje realny stan instalacji po montażu i po latach eksploatacji. A skoro wiadomo już, co ten parametr opisuje, trzeba przejść do sedna, czyli do tego, dlaczego od jego wartości zależy bezpieczeństwo.
Dlaczego ten wynik decyduje o ochronie przed porażeniem
Ja traktuję ten parametr jako warunek skutecznego działania ochrony przez samoczynne wyłączenie zasilania. Jeśli impedancja jest niska, prąd zwarciowy rośnie i wyłącznik nadprądowy albo bezpiecznik topikowy ma szansę zadziałać szybko. Jeśli jest za duża, prąd pozostaje zbyt mały, zabezpieczenie zwleka, a metalowa obudowa urządzenia może przez chwilę znajdować się pod niebezpiecznym napięciem.
W praktyce najważniejsze są trzy scenariusze:
- w układzie TN wynik bezpośrednio wpływa na to, czy wyłącznik odłączy uszkodzony obwód w wymaganym czasie,
- w układzie TT wyłącznik różnicowoprądowy często przejmuje główną rolę ochronną, ale sama jakość toru zwarciowego nadal pozostaje istotna,
- w instalacjach z urządzeniami elektronicznymi, zasilaczami i falownikami trzeba patrzeć nie tylko na teorię, lecz także na rzeczywiste warunki pracy obwodu.
W skrócie: ten parametr nie służy do „ładnego” wpisu w protokole, tylko do odpowiedzi na pytanie, czy zabezpieczenie ma fizyczną szansę wyłączyć uszkodzony obwód, zanim zagrożenie stanie się realne. Żeby ocenić to uczciwie, trzeba przejść od zasady działania do konkretnych liczb.
Jak odczytać wynik i ocenić, czy jest dobry
W uproszczeniu można przyjąć zależność Zs ≤ U0 / Ia, gdzie Zs to impedancja pętli zwarciowej, U0 to napięcie względem ziemi, a Ia to prąd, przy którym zabezpieczenie ma zadziałać w wymaganym czasie. Dla sieci 230 V i typowych wyłączników nadprądowych daje to orientacyjne granice, które pomagają szybko ocenić, czy wynik jest blisko limitu.
| Zabezpieczenie | Przyjęty prąd zadziałania Ia | Orientacyjna granica Zs przy 230 V | Co to oznacza w praktyce |
|---|---|---|---|
| B6 | 30 A | 7,67 Ω | Duży zapas, jeśli obwód nie jest wyjątkowo długi. |
| B10 | 50 A | 4,60 Ω | Wynik zwykle nadal bezpieczny, ale warto sprawdzić połączenia. |
| B16 | 80 A | 2,87 Ω | Popularny punkt odniesienia w domowych obwodach końcowych. |
| C10 | 100 A | 2,30 Ω | Wyższy próg zadziałania, więc instalacja musi być „mocniejsza”. |
| C16 | 160 A | 1,44 Ω | Tu już nawet niewielkie błędy wykonawcze robią różnicę. |
| D16 | 320 A | 0,72 Ω | Wymaga bardzo dobrej jakości toru i zwykle nie wybacza zaniedbań. |
To są wartości orientacyjne, przydatne do wstępnej oceny, a nie zamiennik pełnej procedury pomiarowej. W praktyce liczy się jeszcze temperatura przewodów, warunki badania i sposób porównania z normą. Ja szczególnie zwracam uwagę na sytuacje graniczne: przykład? Przy 230 V i Zs rzędu 1,5 Ω spodziewany prąd zwarcia wynosi około 153 A, czyli dla C16 jesteśmy już bardzo blisko granicy, a dla B16 nadal zostaje wyraźniejszy zapas.
Wniosek jest prosty: ten sam wynik może być całkiem dobry dla jednego zabezpieczenia, a zbyt słaby dla innego. Dlatego sam odczyt zawsze trzeba zestawić z aparatem ochronnym, a dopiero potem przejść do sposobu pomiaru i momentu, w którym badanie trzeba powtórzyć.
Jak wykonuje się pomiar i kiedy trzeba go powtórzyć
Pomiar wykonuje się miernikiem instalacyjnym przeznaczonym do badań ochronnych, a nie zwykłym multimetrem. Przyrząd generuje krótki prąd testowy i na tej podstawie oblicza impedancję toru. W obwodach z wyłącznikiem różnicowoprądowym używa się odpowiedniego trybu, żeby nie wywołać niepotrzebnego zadziałania aparatu albo przynajmniej wykonać badanie w sposób zgodny z procedurą.
Najczęściej badanie robi się:
- przy odbiorze nowej instalacji albo nowego obwodu,
- po modernizacji rozdzielnicy, wymianie przewodów lub zmianie zabezpieczeń,
- po dołożeniu fotowoltaiki, magazynu energii, ładowarki do auta albo pompy ciepła, jeśli zmienia się strona AC instalacji,
- podczas okresowych kontroli eksploatacyjnych, które w Polsce w praktyce obejmują instalację elektryczną w ramach pięcioletnich przeglądów tam, gdzie stosuje się przepisy Prawa budowlanego.
Ja zawsze rozróżniam dwa badania, które bywają mylone: test wyłącznika różnicowoprądowego i pomiar impedancji toru zwarciowego. To nie jest to samo. RCD sprawdza reakcję na prąd upływu, a impedancja mówi, czy zwarcie ma wystarczająco „mocny” przebieg, by zadziałało zabezpieczenie nadprądowe.
Jeśli instalacja jest nowa, wynik bywa dobry. Jeśli jednak obiekt ma już swoje lata, a przewody były dokładane etapami, pomiar często pokazuje pierwsze problemy wcześniej niż wizualny przegląd. I właśnie wtedy trzeba szukać przyczyny, zamiast bezrefleksyjnie uznać, że wszystko jest w porządku.
Co najczęściej zawyża impedancję i jak to naprawić
W praktyce najczęściej spotykam kilka powtarzalnych przyczyn. Dobra wiadomość jest taka, że większość z nich da się znaleźć i usunąć bez wielkiej rewolucji w całej instalacji. Zła wiadomość brzmi prościej: jeśli ktoś przez lata ignorował drobne usterki, suma tych drobiazgów potrafi dać wynik poza zakresem dopuszczalnym.
- Zbyt długie odcinki przewodów zwiększają opór całego toru i obniżają prąd zwarciowy.
- Za mały przekrój żył przy większym obciążeniu często okazuje się po prostu za słaby.
- Luźne albo skorodowane połączenia w puszkach, rozdzielnicy lub osprzęcie potrafią mocno podnieść wynik.
- Uszkodzony przewód ochronny albo źle wykonane połączenie PEN/PE to poważny sygnał ostrzegawczy.
- Prowizoryczne przedłużacze i dokładki wprowadzają dodatkowe punkty oporu i zaburzają wynik.
Jeśli pomiar wychodzi zbyt wysoko, ja zaczynam od najprostszych miejsc: zacisków, rozdzielnicy, puszek i połączeń wyrównawczych. Dopiero później patrzę na przekrój, długość trasy i dobór zabezpieczenia. Nie poprawia się bezpieczeństwa „mocniejszym” zabezpieczeniem na ślepo, bo to może jedynie ukryć problem, zamiast go rozwiązać.
W praktyce naprawa zwykle oznacza jedną z czterech rzeczy: poprawienie połączeń, wymianę uszkodzonego odcinka, skrócenie trasy obwodu albo przebudowę części instalacji tak, by przewody i zabezpieczenie były do siebie lepiej dopasowane. Właśnie przy takich modernizacjach łatwo o pozornie drobne błędy, więc warto od razu spojrzeć szerzej, także na instalacje łączone z fotowoltaiką.
Dlaczego ten parametr jest szczególnie ważny przy fotowoltaice i modernizacji domu
Przy instalacji PV sprawa nie kończy się na samych panelach. Falownik, dodatkowe zabezpieczenia, nowe trasy kablowe i często osobna rozdzielnica po stronie AC zmieniają warunki pracy całego układu. Jeśli domowa instalacja była już na granicy, dołożenie kolejnych odbiorników lub nowego źródła zasilania może ujawnić problem, którego wcześniej nie było widać.
Ja zwracam uwagę zwłaszcza na trzy sytuacje:
- stara rozdzielnica współpracuje z nowym falownikiem lub magazynem energii,
- obok instalacji PV dochodzi ładowarka samochodowa, klimatyzacja albo pompa ciepła,
- trasa przewodów od miejsca przyłączenia do odbiorników robi się wyraźnie dłuższa niż wcześniej.
W takich przypadkach pomiar impedancji toru zwarciowego nie jest formalnością, tylko sposobem na sprawdzenie, czy modernizacja nie osłabiła ochrony. To szczególnie ważne tam, gdzie nowy element został dołożony do starej instalacji bez pełnej przebudowy. Wtedy najwięcej problemów wychodzi nie na samym urządzeniu, lecz na styku starego i nowego.
Jeżeli ktoś planuje rozbudowę domu o fotowoltaikę, magazyn energii albo inne energooszczędne rozwiązania, ten parametr powinien być sprawdzony razem z resztą pomiarów odbiorczych. Dobrze wykonana diagnostyka pozwala uniknąć sytuacji, w której instalacja wygląda nowocześnie, ale jej bezpieczeństwo zależy od zbyt słabego toru ochronnego.
Co warto sprawdzić w protokole przed odbiorem instalacji
Sam wynik w omach nie wystarcza. Ja zawsze sprawdzam, czy protokół mówi, gdzie wykonano pomiar, jakim aparatem i z jakim zabezpieczeniem porównano wynik. Bez tego liczba jest tylko liczbą, a nie dowodem poprawności instalacji.
- punkt pomiaru i dokładny obwód, którego dotyczył wynik,
- typ zabezpieczenia nadprądowego albo bezpiecznika,
- zmierzoną wartość i wartość graniczną, do której ją porównano,
- informację o obecności RCD i użytej metodzie badania,
- ewentualne zalecenia naprawcze, jeśli wynik był graniczny lub nieprawidłowy.
Jeśli dokument ogranicza się do pojedynczej liczby bez kontekstu, traktuję go ostrożnie. Dobrze opisany pomiar pokazuje nie tylko, czy instalacja przeszła badanie, ale też gdzie ma zapas, a gdzie wymaga poprawy. I to właśnie jest praktyczna wartość tego parametru: pomaga zamknąć odbiór instalacji bez zgadywania, a w razie modernizacji szybko wykryć miejsce, które faktycznie wymaga korekty.
