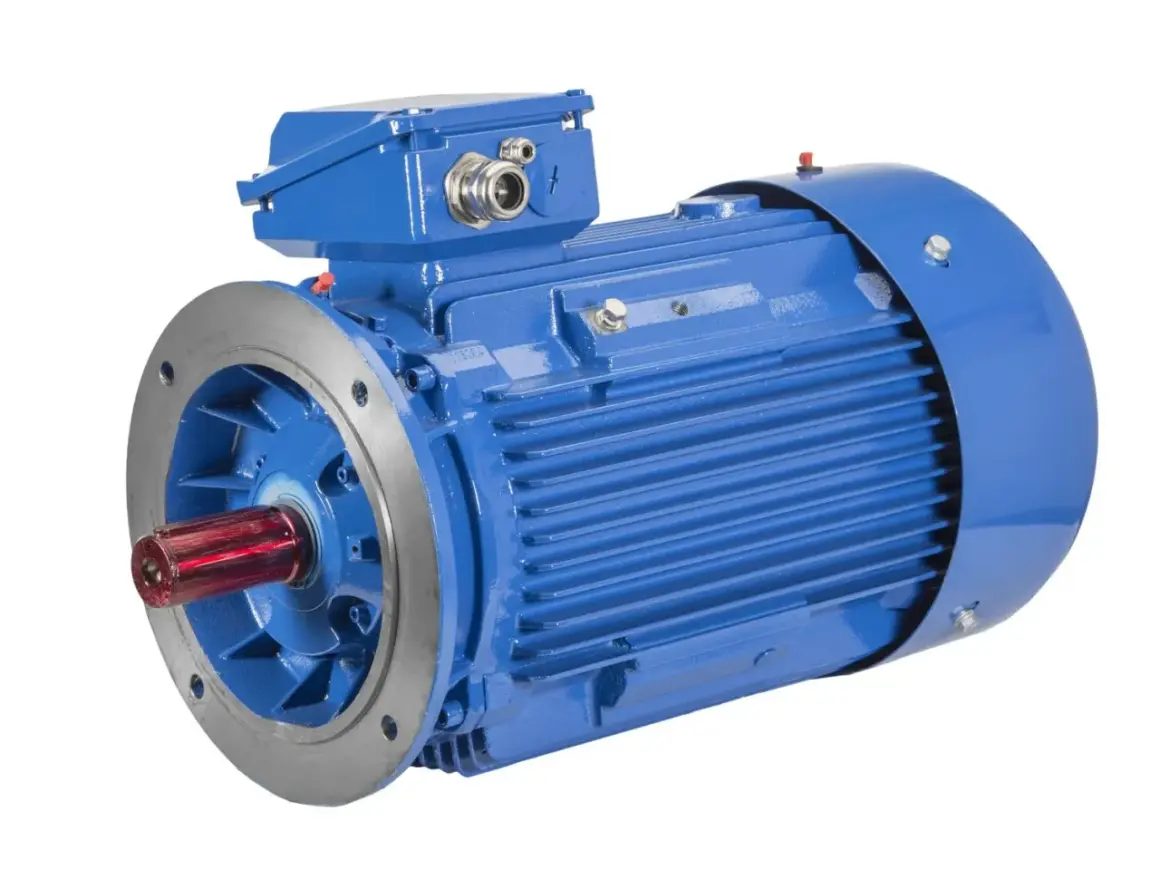

Silnik trójfazowy z pięcioma przewodami wymaga innego podejścia niż prosty układ „podłącz trzy fazy i gotowe”. W takim przypadku najważniejsze jest rozpoznanie, która żyła zasila uzwojenia, która odpowiada za ochronę, a która prowadzi do osprzętu pomocniczego. Poniżej pokazuję, jak czytam tabliczkę silnika, jak podchodzę do puszki zaciskowej i jak uruchamiam napęd tak, żeby nie zaskoczył po pierwszych minutach pracy.
Najpierw ustal, co robi piąty przewód, zanim podasz napięcie
- Piąty przewód nie jest automatycznie dodatkową fazą - bardzo często to żyła od zabezpieczenia termicznego, czujnika temperatury albo osprzętu.
- W typowym silniku trójfazowym zasilanie robocze idzie przez L1, L2, L3, a przewód ochronny PE trafia wyłącznie na obudowę.
- Jeśli piąta żyła należy do termika lub PTC, nie wolno podłączać jej do obwodu mocy.
- Układ gwiazda-trójkąt ma sens tylko wtedy, gdy producent wyprowadził odpowiednie zaciski i schemat.
- Po montażu zawsze sprawdzam kierunek obrotów i pobór prądu, bo to najszybciej pokazuje błąd w połączeniu.
Co oznacza pięć przewodów w silniku trójfazowym
W praktyce pięć przewodów w silniku trójfazowym nie oznacza pięciu żył zasilających. Najczęściej spotykam trzy fazy, przewód ochronny PE i jeszcze jedną żyłę pomocniczą, zwykle od termika, czujnika temperatury, hamulca albo innego osprzętu. To ważne rozróżnienie, bo piąty przewód bardzo często w ogóle nie bierze udziału w zasilaniu uzwojeń.
Z mojego doświadczenia wynika, że tu właśnie pojawia się najwięcej pomyłek. Ktoś widzi dodatkową żyłę i traktuje ją jak neutralny albo „zapasową fazę”, a potem silnik nie startuje, wybija zabezpieczenie albo grzeje się od pierwszych minut. W silniku asynchronicznym sam napęd zwykle pracuje na trzech fazach, a wszystko dodatkowe obsługuje osobny obwód sterowania lub ochrony.
| Układ przewodów | Co to zwykle oznacza | Jak to potraktować |
|---|---|---|
| 3 fazy + PE + termik lub PTC | Silnik ma dodatkowe zabezpieczenie temperaturowe | Fazy idą do zasilania, a para od termika do przekaźnika lub sterownika |
| 3 fazy + PE + przewód neutralny | Neutralny zasila wyłącznie osprzęt pomocniczy, jeśli producent go przewidział | Nie używaj go do uzwojeń silnika, tylko zgodnie ze schematem urządzenia |
| 3 fazy + PE + przewód hamulca lub innego osprzętu | Dodatkowa żyła obsługuje element niebędący uzwojeniem | Najpierw sprawdź schemat producenta, dopiero potem podłączaj |
Jeśli w puszce zaciskowej widzisz tylko trzy zaciski mocy i dodatkową żyłę pomocniczą, to nie jest moment na zgadywanie po kolorach. Najbezpieczniejsza zasada brzmi: najpierw identyfikacja, potem zasilanie. Dzięki temu łatwiej przejść do właściwego odczytu tabliczki i schematu połączeń.
Jak odczytać tabliczkę i puszkę zaciskową przed podłączeniem
Zanim cokolwiek podłączę, szukam oznaczeń na tabliczce znamionowej i wewnątrz puszki zaciskowej. Interesują mnie przede wszystkim symbole U1, V1, W1, U2, V2, W2, znak PE oraz wszelkie oznaczenia termika, PTC, hamulca lub czujnika. Kolor przewodu jest tylko podpowiedzią. Oznaczenie producenta jest ważniejsze niż to, co sugeruje izolacja.
Na typowej sieci 400 V w Polsce często spotyka się silniki 230/400 V, które przy pełnym dostępie do sześciu zacisków pracują w gwieździe. Jeśli tabliczka pokazuje 400/690 V, to zasada jest inna i układ dobiera się do napięcia sieci zgodnie z danymi producenta. Przy pięciu przewodach problem polega jednak na tym, że część połączeń może być już wykonana fabrycznie, więc nie każdy silnik daje się przepiąć tak samo.
| Co widzę w puszce | Co to zwykle znaczy | Co z tego wynika |
|---|---|---|
| 3 zaciski mocy i 2 cienkie przewody | Uzwojenie jest już połączone, a dwa przewody obsługują ochronę lub osprzęt | Nie mostkuję niczego na ślepo |
| 6 zacisków mocy | Końce i początki uzwojeń są wyprowadzone osobno | Da się dobrać gwiazdę lub trójkąt według tabliczki |
| Oznaczenie termika lub PTC | Silnik ma zabezpieczenie temperaturowe | Ten obwód podłączam do sterowania, nie do zasilania |
Jeśli schematu nie ma na obudowie ani w puszce, traktuję to jako sygnał stop. W takim miejscu bardziej opłaca się chwilę poszukać dokumentacji niż później wymieniać spalone uzwojenie. Gdy schemat jest już jasny, można przejść do samego podłączenia.
Jak podłączyć silnik krok po kroku
W pięcioprzewodowym silniku nie zaczynam od faz, tylko od bezpieczeństwa. To nie jest przesada, tylko najkrótsza droga do uniknięcia zwarcia, złego kierunku obrotów i uszkodzenia zabezpieczeń. Jeśli napęd ma pracować przez falownik albo softstart, zawsze sprawdzam też instrukcję tego urządzenia, bo ona może narzucać własne zasady połączeń.
- Odłączam zasilanie i upewniam się, że obwód jest bez napięcia.
- Podłączam przewód PE do zacisku ochronnego obudowy silnika.
- Łączę L1, L2, L3 z zaciskami mocy zgodnie ze schematem producenta.
- Jeśli piąta żyła należy do termika, PTC albo innego czujnika, prowadzę ją do przekaźnika lub wejścia sterującego, a nie do obwodu mocy.
- Dokręcam wszystkie połączenia, porządkuję przewody i sprawdzam, czy nic nie ociera o pokrywę puszki.
- Sprawdzam przekrój kabla i dobór zabezpieczenia przeciążeniowego względem prądu znamionowego silnika.
- Dopiero wtedy zamykam puszkę i przygotowuję się do krótkiego testu pracy.
Warto zapamiętać jedną rzecz: gwiazda i trójkąt mają sens tylko przy odpowiednich wyprowadzeniach. Jeśli silnik ma pięć przewodów i producent nie przewidział pełnej listwy zaciskowej, nie dorabiam mostków „na logikę”. W takim układzie podłączam to, co jest wyraźnie opisane, a reszty nie ruszam.
Najczęstsze błędy przy pięcioprzewodowym silniku
To są potknięcia, które widuję najczęściej i które potrafią od razu popsuć całą pracę. Większość z nich bierze się z pośpiechu, a nie z braku wiedzy. Problem w tym, że przy 400 V ten pośpiech bywa kosztowny.
- Podanie fazy na przewód od termika lub PTC - zabezpieczenie nie działa wtedy tak, jak powinno, a elektronika sterująca może dostać napięcie tam, gdzie nie powinna.
- Mylenie PE z neutralnym - przewód ochronny ma chronić obudowę i nie może być używany jako żyła robocza.
- Zgadywanie układu gwiazda-trójkąt bez schematu - jeśli napięcie i połączenie nie pasują, silnik grzeje się szybciej i bierze za duży prąd.
- Brak zabezpieczenia przeciążeniowego - silnik może ruszyć, ale przy dłuższej pracy skracasz jego żywotność.
- Ignorowanie kierunku obrotów - w pompie, wentylatorze albo podajniku zły kierunek od razu zmienia warunki pracy całego układu.
Moja zasada jest prosta: jeśli nie umiem jednoznacznie nazwać każdej żyły, nie podaję napięcia. To właśnie w tym miejscu oszczędza się najwięcej czasu, pieniędzy i nerwów. Po poprawnym połączeniu dopiero ma sens krótki test uruchomienia.
Jak sprawdzić pierwsze uruchomienie i kierunek obrotów
Pierwsze uruchomienie traktuję jak próbę kontrolną, a nie finalny start pod pełnym obciążeniem. Słucham pracy silnika, obserwuję drgania i porównuję pobór prądu z tabliczką znamionową. Jeśli wszystko jest poprawnie podłączone, napęd powinien ruszyć płynnie, bez nienaturalnego buczenia i bez natychmiastowego grzania się obudowy.
- Uruchom silnik na krótko i bez obciążenia, jeśli konstrukcja na to pozwala.
- Sprawdź kierunek obrotów wału. Jeśli jest zły, zamień dowolne dwie fazy.
- Zmierz prąd cęgowym miernikiem i porównaj go z wartością z tabliczki znamionowej.
- Obserwuj, czy wentylator chłodzenia pracuje prawidłowo i czy obudowa nie wibruje nadmiernie.
- Jeśli zadziała termik albo sterownik zgłosi błąd, zatrzymaj test i wróć do schematu.
W silnikach trójfazowych źle dobrane połączenie bardzo szybko wychodzi na jaw. Najpierw po dźwięku, potem po temperaturze, a na końcu po zbyt wysokim prądzie. Zamiast zgadywać, wolę po prostu sprawdzić te trzy rzeczy od razu, bo to daje najpewniejszą odpowiedź.
Co jeszcze sprawdzam, zanim zamknę temat na stałe
Na koniec patrzę już nie tylko na same przewody, ale na cały układ napędowy. To ważne, bo nawet dobrze podłączony silnik może pracować źle, jeśli ma zbyt mały przekrój kabla, źle ustawione zabezpieczenie albo słabe chłodzenie. Przy napędach pracujących długo i często każdy dodatkowy amper zamienia się w ciepło, a potem w szybsze zużycie.
- Przekrój kabla - musi pasować do prądu silnika i długości trasy.
- Dobór zabezpieczenia - nastawa przeciążeniowa powinna wynikać z tabliczki znamionowej.
- Chłodzenie - zabrudzone żeberka lub zasłonięty wentylator szybko podnoszą temperaturę pracy.
- Dokręcenie zacisków - luźne połączenia grzeją się i powodują spadki napięcia.
- Stan mechaniczny - łożyska, sprzęgło i osiowanie często decydują o tym, czy silnik pobiera normalny prąd.
Jeśli po tej kontroli wszystko się zgadza, masz układ, który nie tylko działa, ale też pracuje rozsądnie energetycznie i nie niszczy się po kilku tygodniach. A gdy nadal brakuje schematu albo któryś przewód nie daje się jednoznacznie przypisać do funkcji, lepiej zatrzymać się na tym etapie i wrócić do dokumentacji producenta niż zgadywać przy 400 V.
