Połączenie przewodów bez lutowania ma sens wtedy, gdy liczy się szybki montaż, możliwość późniejszego demontażu i powtarzalna jakość styku. W praktyce odpowiedź na pytanie, jak połączyć kable bez lutowania, sprowadza się do wyboru właściwej złączki, dopasowania jej do typu żyły i wykonania połączenia w miejscu do tego przeznaczonym. Pokażę, które rozwiązania działają najlepiej, jak zrobić to poprawnie i gdzie kończą się bezpieczne kompromisy.
Najważniejsze jest dobranie złączki do rodzaju przewodu i miejsca montażu
- Do instalacji domowych najczęściej sprawdza się złączka dźwigniowa albo zacisk sprężynowy w puszce.
- Do przewodów linkowych zwykle warto użyć tulejki lub złączki, która wyraźnie dopuszcza taki typ żyły.
- Połączenie musi znaleźć się w puszce, rozdzielnicy albo obudowie przewidzianej przez producenta, a nie luzem w ścianie.
- Największe ryzyko tworzą zły przekrój, słabe docięcie izolacji i brak odciążenia mechanicznego.
- Przy fotowoltaice i innych obwodach DC nie wolno mieszać przypadkowych złączy, tylko trzeba trzymać się systemowych komponentów.
Które metody sprawdzają się najlepiej w praktyce

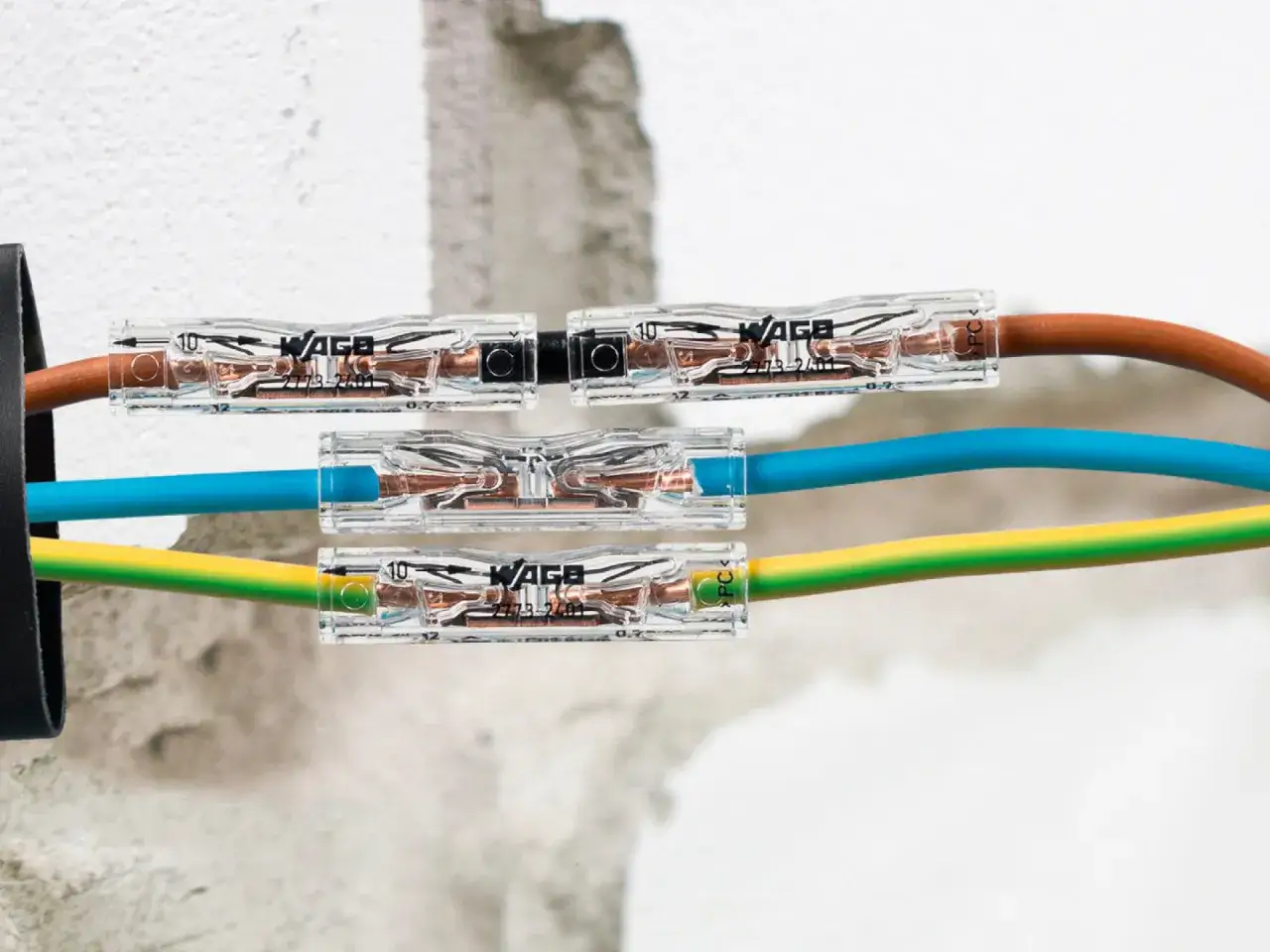

Jeśli mam wskazać jedno rozwiązanie do większości domowych prac, wybieram złączki sprężynowe lub dźwigniowe. Dają szybki montaż, łatwo się je kontroluje wzrokowo i nie wymagają walki ze śrubką, która potrafi poluzować się po czasie. W instalacjach budynkowych dobrze wypadają też klasyczne zaciski śrubowe, ale tylko wtedy, gdy przewód jest poprawnie przygotowany, a dokręcenie wykonane bez przesady i bez niedokręcenia.
W praktyce najważniejsze jest to, że nie każda metoda pasuje do każdego przewodu. Do drutu świetnie nadają się złączki push-in, do linki częściej lepsza jest złączka dźwigniowa albo tulejka zaciskowa, a do napraw wiązek w niskim napięciu sprawdzają się złącza zaciskane typu crimp. Ja patrzę na to prosto: najpierw rodzaj żyły, potem miejsce montażu, dopiero na końcu marka i model.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Złączka dźwigniowa | Puszki instalacyjne, obwody domowe, mieszane typy żył | Szybka, czytelna, łatwa do kontroli | Trzeba dobrać zakres przekrojów i typ przewodu | Około 1-3 zł za sztukę |
| Zacisk sprężynowy push-in | Głównie przewód jednodrutowy w stałych instalacjach | Bardzo szybki montaż, mały rozmiar | Nie każdy wariant przyjmie linkę bez końcówki | Około 0,5-2 zł za sztukę |
| Zacisk śrubowy | Proste połączenia, gdy liczy się niski koszt | Łatwo dostępny, tani | Wymaga starannego dokręcenia i kontroli | Około 0,5-2 zł za sztukę |
| Tulejka na przewód linkowy | Rozdzielnice, urządzenia, zaciski śrubowe | Porządkuje druciki, poprawia kontakt | Potrzebna zaciskarka i właściwy rozmiar tulejki | Od kilku groszy do kilkudziesięciu groszy za sztukę |
| Złącze zaciskane typu crimp | Naprawa wiązek, niskie napięcie, auto, osprzęt pomocniczy | Trwałe i kompaktowe | Musi być właściwa matryca i odpowiedni przekrój | Od kilkudziesięciu groszy do kilku złotych |
Jeśli połączenie ma pracować w puszce instalacyjnej, trzymam się zasady: złączka ma być dobrana do przewodu, a nie odwrotnie. W praktyce dla przewodów jednodrutowych bardzo dobrze sprawdzają się złączki do drutu o zakresie 0,5-2,5 mm², a złączki dźwigniowe obsługują też linkę i zwykle większą elastyczność montażu. To ważne, bo właśnie tu najczęściej powstaje różnica między połączeniem „działa” a połączeniem „będzie działać latami”.
Jak zrobić połączenie bez lutownicy krok po kroku
Sam proces nie jest skomplikowany, ale wymaga dyscypliny. Najpierw odłącz zasilanie i sprawdź brak napięcia odpowiednim testerem, bo wyłącznik w rozdzielnicy nie zastępuje kontroli. Dopiero potem zdejmuję izolację na długość wskazaną przez producenta złączki. Dla serii 221 to zwykle 11 mm, a ta drobna różnica ma znaczenie, bo zbyt krótko odizolowany przewód nie usiądzie poprawnie, a zbyt długi zostawi niebezpieczny odcinek miedzi poza zaciskiem.
- Odłącz zasilanie i potwierdź brak napięcia.
- Dobierz złączkę do przekroju i typu przewodu.
- Ściągnij izolację na długość zalecaną przez producenta.
- Wsuń przewód do oporu albo zamknij dźwignię zgodnie z instrukcją.
- Wykonaj delikatny test pociągowy, żeby sprawdzić, czy żyła siedzi pewnie.
- Umieść połączenie w puszce, skrzynce lub rozdzielnicy i zadbaj o odciążenie mechaniczne.
Warto też pamiętać o jednej rzeczy, którą początkujący lekceważą: mechaniczne naprężenie niszczy połączenia szybciej niż sam prąd. Jeśli przewód jest ciągnięty, zaginany albo naprężony w puszce, nawet dobra złączka nie zadziała jak należy. Dlatego połączenie powinno być ułożone spokojnie, bez skręcania przewodów w ciasny supeł i bez wciskania wszystkiego „na siłę”.
Jak dobrać rozwiązanie do rodzaju przewodu
Tu najłatwiej o błąd, bo na pierwszy rzut oka wszystkie przewody wyglądają podobnie. W praktyce różnica między drutem, linką i przewodem drobnożyłowym decyduje o tym, czy połączenie będzie pewne. Ja zawsze rozbijam dobór na trzy pytania: co łączę, gdzie to pracuje i czy zacisk wymaga końcówki tulejkowej.
Przewód jednodrutowy
To najprostszy przypadek. W instalacjach domowych i oświetleniowych drut bardzo dobrze współpracuje z złączkami push-in i z wieloma zaciskami sprężynowymi. Jeśli przewód ma trafić do puszki, w wielu sytuacjach to właśnie tutaj najszybciej uzyskuje się estetyczne i trwałe połączenie.
Przewód linkowy
Linka jest bardziej elastyczna, ale wymaga większej uwagi. Przy zaciskach śrubowych i części złączek lepiej zastosować tulejkę kablową, bo zbiera luźne druciki w jeden, stabilny pakiet. W złączkach dźwigniowych często można ją wprowadzić bez dodatkowych końcówek, ale to zależy od konkretnego modelu, więc nigdy nie zakładam tego „z automatu”.
Przewód drobnożyłowy
W urządzeniach, automatyce i rozdzielnicach przewody drobnożyłowe dają bardzo dobre efekty, ale tylko wtedy, gdy zacisk jest do nich przewidziany. W praktyce tu właśnie tulejka i odpowiednia zaciskarka robią największą różnicę. Dobre zaciśnięcie eliminuje rozchodzenie się drucików i poprawia trwałość styku.
Przeczytaj również: Uziom fundamentowy - jak zrobić go dobrze i uniknąć kosztów
Przewód aluminiowy
To osobny temat. Nie traktuję aluminium jak zwykłej miedzi, bo wymaga ono złączek i past przeznaczonych do tego materiału. W przypadku części złączek dźwigniowych łączenie aluminium jest po prostu niedopuszczalne, więc przed zakupem trzeba sprawdzić kartę katalogową, a nie zgadywać. Tu nie ma miejsca na skróty.
Jeśli miałbym ująć to jednym zdaniem, powiedziałbym tak: drut lubi złączki szybkie, linka lubi tulejkę, a aluminium wymaga rozwiązania wyraźnie przeznaczonego do Al. Ta zasada oszczędza większość błędów jeszcze przed montażem.
Najczęstsze błędy, które psują takie połączenie
Najwięcej problemów nie wynika z samej złączki, tylko z wykonania. Po latach widzę, że ludzie najczęściej przegrywają na detalach: za krótko odizolowany przewód, zły przekrój, brak testu połączenia albo montaż „na szybko” poza puszką. To są właśnie te błędy, które potem objawiają się grzaniem, iskrzeniem albo przerywaniem obwodu.
- Łączenie przewodów pod napięciem.
- Dobór złączki „na oko”, bez sprawdzenia zakresu przekrojów.
- Zostawienie gołych żył poza zaciskiem.
- Wciskanie linki do zacisku śrubowego bez tulejki tam, gdzie jest ona potrzebna.
- Brak testu pociągowego po montażu.
- Luzem wiszące połączenie bez puszki, skrzynki albo odciążenia mechanicznego.
- Mieszanie złączy systemowych w obwodach PV lub innych obwodach DC.
Warto też uważać na błędne poczucie bezpieczeństwa. Przezroczysta obudowa złączki pomaga skontrolować pozycję przewodu, ale nie zastępuje poprawnego doboru modelu. Tak samo „mocno trzyma” nie znaczy jeszcze „jest zgodne z przeznaczeniem”. W elektryce te dwie rzeczy bardzo często się rozjeżdżają.
Ile to kosztuje i co warto mieć pod ręką
Jeżeli ktoś robi takie połączenia okazjonalnie, nie ma sensu kupować ciężkiego zaplecza narzędziowego. Do domowych prac wystarczy mały zestaw, który mieści się w jednej szufladzie. Z perspektywy ceny najważniejsze są trzy grupy rzeczy: same złączki, narzędzie do zdejmowania izolacji i, przy linkach, zaciskarka do tulejek.
| Element | Po co go mieć | Orientacyjna cena |
|---|---|---|
| Złączki dźwigniowe lub push-in | Do szybkiego i pewnego łączenia w puszce | Około 1-3 zł za sztukę |
| Tulejki kablowe | Do kończenia przewodów linkowych | Od kilku groszy do kilkudziesięciu groszy za sztukę |
| Zaciskarka do tulejek | Do właściwego zaprasowania końcówek | Od około 20 zł do kilkuset złotych |
| Ściągacz izolacji | Do równych, powtarzalnych końcówek przewodów | Najczęściej kilkadziesiąt złotych |
| Tester napięcia | Do kontroli, czy obwód jest bezpieczny przed pracą | Od kilkudziesięciu do kilkuset złotych |
Jeśli miałbym ograniczyć zakupy do minimum, wybrałbym dobry ściągacz izolacji, prosty tester napięcia i paczkę złączek dopasowanych do typowych przekrojów, które masz w domu. W przypadku przewodów linkowych dorzuciłbym jeszcze podstawową zaciskarkę do tulejek, bo to narzędzie szybko się zwraca przy kilku połączeniach. Taki zestaw jest znacznie bardziej praktyczny niż przypadkowy „uniwersalny” komplet, z którego połowa elementów później tylko zalega.
Przy fotowoltaice i obwodach dc nie improwizuję
W instalacjach fotowoltaicznych trzeba być jeszcze bardziej ostrożnym niż przy zwykłej instalacji domowej. Połączenia po stronie DC pracują przy wysokim napięciu i wymagają systemowych, zgodnych z przeznaczeniem złączy. Nie mieszam tu przypadkowych szybkozłączek ani nie próbuję zastępować dedykowanego rozwiązania „czymś podobnym”, bo w PV to zbyt duże ryzyko.
W praktyce oznacza to trzy rzeczy: po pierwsze, złącza muszą być zgodne typem i producentem, po drugie, kabel musi mieć właściwy przekrój i zewnętrzną odporność na warunki pracy, po trzecie, połączenie trzeba wykonać dokładnie tak, jak przewiduje instrukcja systemu. Przy tego typu obwodach drobny błąd montażowy nie kończy się tylko brakiem kontaktu. Może oznaczać lokalne grzanie, spadek wydajności albo realne zagrożenie pożarowe.
W domu wygrywa prostota, ale tylko wtedy, gdy jest zgodna z przewodem
Gdybym miał wskazać najrozsądniejszą zasadę na koniec, powiedziałbym tak: do przewodu dobieraj złączkę, a nie złączkę do przypadkowego przewodu. Dla drutu w puszce najczęściej wygrywa zacisk sprężynowy. Dla linki często najlepsza jest tulejka i zacisk śrubowy albo złączka, która wyraźnie dopuszcza taki typ żyły. W obwodach PV i innych połączeniach DC zostaję przy rozwiązaniach systemowych, bez improwizacji.
Jeśli po jednym zdaniu miałbyś zapamiętać tylko jedną rzecz, niech będzie taka: bez lutowania da się zrobić bardzo dobre połączenie, ale nie „jakiekolwiek” połączenie. Różnicę robi zgodność z przekrojem, typem przewodu, miejscem montażu i zaleceniami producenta. To właśnie te cztery elementy decydują, czy połączenie będzie tylko szybkie, czy także trwałe i bezpieczne.
