Napięcie elektryczne to jedna z tych wielkości, które wyglądają prosto tylko na pierwszy rzut oka. Gdy w grę wchodzi domowa instalacja, ładowarki, elektronika albo fotowoltaika, dobrze rozumiana jednostka napięcia pomaga czytać parametry bez zgadywania i bez kosztownych pomyłek. W tym tekście wyjaśniam, czym naprawdę jest volt, jak czytać jego wielokrotności i gdzie ta wiedza ma znaczenie w praktyce.
Najkrócej: volt porządkuje pomiary, bezpieczeństwo i dobór urządzeń
- Volt (V) to standardowa jednostka napięcia w układzie SI.
- Napięcie opisuje różnicę potencjałów, a nie natężenie prądu.
- W domu najczęściej spotyka się 230 V AC, a w elektronice i zasilaniu niskonapięciowym 5 V, 12 V, 24 V lub 48 V.
- W fotowoltaice po stronie DC napięcia są zwykle znacznie wyższe niż w typowej elektronice użytkowej.
- Najczęstszy błąd to mylenie napięcia z mocą albo prądem i ignorowanie różnicy między AC i DC.
- Przed podłączeniem sprzętu zawsze sprawdzam zakres napięcia, rodzaj prądu i tolerancję urządzenia.
Co oznacza napięcie i dlaczego mierzy się je w voltach
Napięcie można najprościej opisać jako „napór” elektryczny między dwoma punktami obwodu. To ono decyduje, czy ładunki mają motywację, by popłynąć, ale samo w sobie nie mówi jeszcze, ile prądu rzeczywiście popłynie. Dlatego w praktyce napięcie trzeba zawsze czytać razem z innymi parametrami, przede wszystkim z oporem i mocą.
W układzie SI volt jest jednostką pochodną. Według NIST 1 V = 1 W/A, co dobrze pokazuje, że napięcie łączy się z mocą i natężeniem, ale nie jest tym samym co prąd. W języku technicznym mówimy też o różnicy potencjałów, a w codziennym użyciu po prostu o napięciu.
Ta różnica ma znaczenie wszędzie tam, gdzie liczy się stabilna praca urządzeń: od gniazdka w mieszkaniu po stringi paneli fotowoltaicznych. Gdy już wiemy, co mierzy volt, łatwiej przejść do tego, jak czytać jego wielokrotności bez pomyłek.
Jak czytać wolt, miliwolt i kilowolt bez pomyłek
W praktyce napięcie rzadko występuje tylko jako pojedynczy volt. Najczęściej spotkasz przedrostki, które skracają zapis i pokazują skalę zjawiska. To ważne, bo 1 mV to tysięczna część wolta, a 1 kV to tysiąc woltów.
| Jednostka | Symbol | Wartość w woltach | Przykład zastosowania |
|---|---|---|---|
| miliwolt | mV | 0,001 V | Sygnały z czujników, pomiary elektroniki, odczyty laboratoryjne |
| wolt | V | 1 V | Elektronika, zasilanie małych układów, etykiety urządzeń |
| kilowolt | kV | 1000 V | Instalacje wysokonapięciowe, część układów PV i przemysłu |
W ładowarkach USB-C możesz zobaczyć 5 V, 9 V, 15 V albo 20 V. W zasilaczach LED i automatyce domowej często pojawia się 12 V lub 24 V. Z kolei w większych instalacjach fotowoltaicznych napięcie stringu potrafi iść w setki woltów, bo to pozwala ograniczyć prąd i straty na przewodach.
Gdy te liczby zaczynają się porządkować, naturalnie pojawia się pytanie, gdzie w domu i w instalacjach spotyka się je najczęściej oraz dlaczego akurat tam.
Gdzie napięcie ma znaczenie w domu i fotowoltaice
W polskich domach najczęściej spotyka się 230 V AC w gniazdkach. To wartość skuteczna, czyli taka, która najlepiej opisuje działanie prądu przemiennego w praktyce. Dla użytkownika oznacza to przede wszystkim zgodność sprzętu z siecią, a nie zabawę w zgadywanie, czy urządzenie „wytrzyma” chwilowy pik napięcia.
W fotowoltaice sytuacja wygląda inaczej. Po stronie paneli i stringów pracuje prąd stały, a napięcia są zwykle znacznie wyższe niż w typowej elektronice. W zależności od projektu spotyka się rozwiązania około 600 V, 1000 V, a w większych systemach nawet 1500 V DC. To nie jest detal techniczny dla pasjonatów, tylko praktyczny warunek sprawności i bezpieczeństwa całej instalacji.
Wysokie napięcie po stronie DC ma sens, bo przy tej samej mocy pozwala obniżyć prąd, a więc zmniejszyć straty I²R na kablach. Dlatego w energetyce i PV rzadko opłaca się „schodzić” z napięciem na siłę. Z drugiej strony sprzęt musi być do tego wyraźnie przystosowany, bo zbyt wysokie napięcie wejściowe szybko kończy się awarią albo wyłączeniem zabezpieczeń.
| Obszar | Typowe napięcie | Co to oznacza w praktyce |
|---|---|---|
| Gniazdko domowe | 230 V AC | Standard dla większości urządzeń AGD i elektroniki zasilanej z sieci |
| Elektronika użytkowa | 5 V, 9 V, 12 V, 20 V | Zasilanie ładowarek, routerów, taśm LED, monitorów i akcesoriów |
| Magazyn energii | 48 V i więcej | Rozwiązania do fotowoltaiki i systemów awaryjnych, gdzie liczy się sprawność |
| String PV | Setki woltów DC | Niższe straty na przewodach i zgodność z zakresem falownika |
Skoro napięcie tak wyraźnie wpływa na działanie instalacji, trzeba jeszcze powiedzieć wprost, jak przekłada się ono na bezpieczeństwo i dobór sprzętu.
Jak napięcie wpływa na bezpieczeństwo i dobór urządzeń
Przy zakupie sprzętu nie patrzę wyłącznie na moc. Zakres napięcia wejściowego i wyjściowego bywa równie ważny, bo decyduje o tym, czy urządzenie w ogóle uruchomi się w danym środowisku. Ładowarka, zasilacz, falownik czy akumulator mają zwykle wyraźnie podaną tolerancję pracy i trzeba jej pilnować.
W praktyce zwracam uwagę na cztery rzeczy:
- AC czy DC - urządzenie może działać poprawnie tylko przy jednym rodzaju prądu.
- Napięcie nominalne - to wartość, dla której sprzęt został zaprojektowany.
- Zakres dopuszczalny - pokazuje, jak daleko można wyjść poza nominalne napięcie bez szkody.
- Izolację i zabezpieczenia - szczególnie ważne w PV, gdzie po stronie DC łatwiej o groźny łuk elektryczny.
To właśnie tutaj pojawia się ważna różnica między niskim napięciem a wysokim napięciem. Niskie napięcie nie zawsze oznacza pełne bezpieczeństwo, a wysokie napięcie nie zawsze oznacza problem, jeśli instalacja została poprawnie zaprojektowana. O realnym ryzyku decydują też prąd, czas kontaktu, warunki środowiskowe i stan izolacji.
W instalacjach PV i magazynach energii lepiej nie ufać „na oko”. Kable, złącza, bezpieczniki i falownik muszą być dobrane do konkretnego zakresu napięcia, bo tutaj margines błędu jest naprawdę mały. To prowadzi nas do pomyłek, które widzę najczęściej.
Najczęstsze błędy przy ocenie napięcia
Najwięcej problemów nie wynika z samego napięcia, tylko z jego błędnej interpretacji. To są błędy, które powtarzają się zaskakująco często, także u osób technicznych.
- Mylenie napięcia z mocą - 230 V nie mówi jeszcze, ile energii pobiera urządzenie. O tym decyduje moc i prąd.
- Ignorowanie różnicy AC i DC - 230 V AC i 230 V DC to nie jest to samo z punktu widzenia bezpieczeństwa i zachowania układu.
- Sprawdzanie tylko wartości maksymalnej - w instalacjach ważny jest także zakres pracy, a nie jedna liczba z etykiety.
- Ustawianie złego zakresu na mierniku - to częsty powód błędnych odczytów i niepotrzebnej paniki.
- Pomijanie polaryzacji - w obwodach DC odwrócenie plusa i minusa potrafi uszkodzić sprzęt od razu.
Jeśli mam wskazać jeden błąd, który najbardziej psuje decyzje zakupowe, to jest nim ocenianie sprzętu wyłącznie po napięciu. W praktyce trzeba jeszcze patrzeć na natężenie, moc, rodzaj prądu, temperaturę pracy i zabezpieczenia. Dopiero ten zestaw daje pełny obraz.
Znając te pułapki, można przejść do prostego zestawu zasad, które pomagają bezpiecznie mierzyć i podłączać urządzenia w domu oraz przy fotowoltaice.

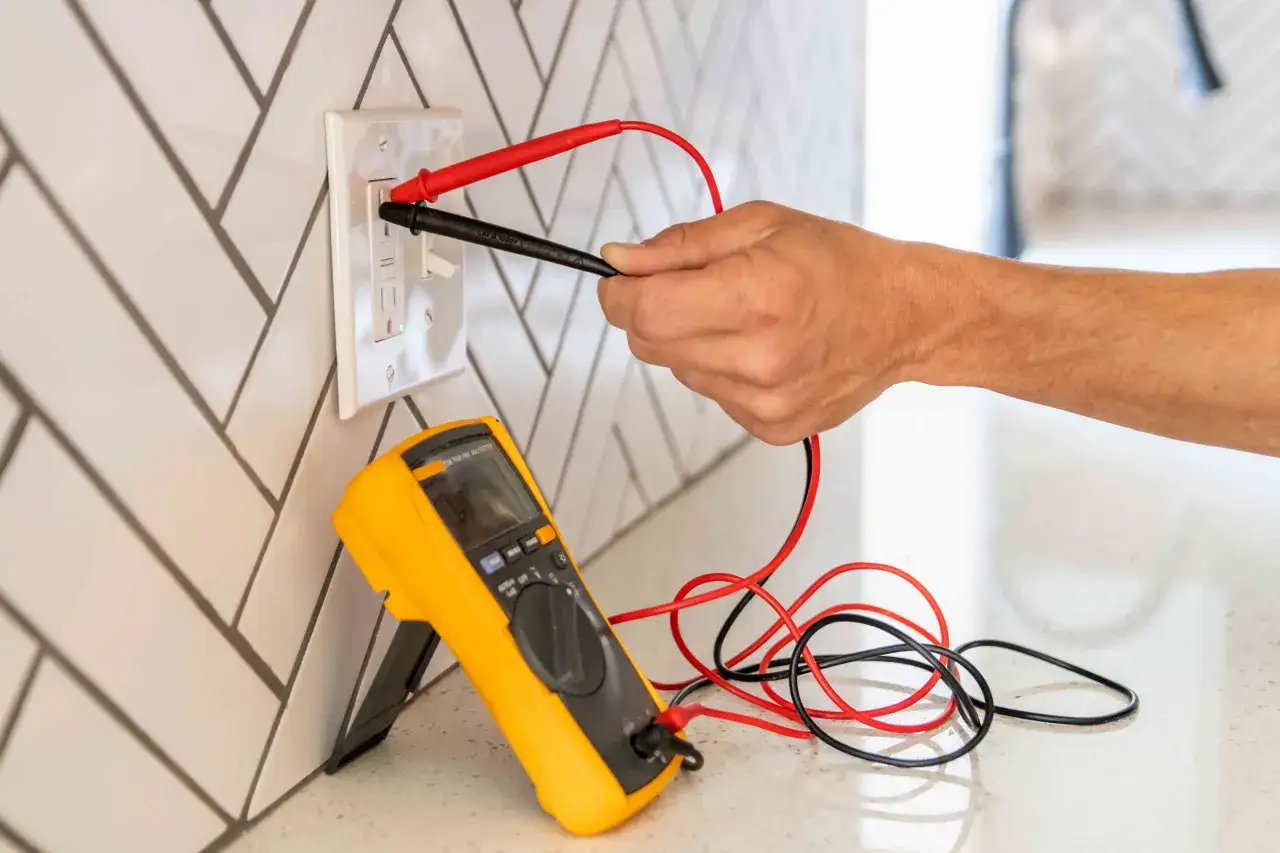

Co sprawdzić przed pomiarem i podłączeniem sprzętu
Zanim podłączę urządzenie albo wykonam pomiar, robię krótki przegląd parametrów. To zajmuje chwilę, a często oszczędza godzinę szukania problemu. W praktyce wystarczy pięć kroków:
- Sprawdzam, czy źródło i odbiornik pracują na AC czy DC.
- Porównuję napięcie nominalne urządzenia z napięciem instalacji.
- Patrzę na dopuszczalny zakres pracy, nie tylko na jedną liczbę.
- W PV i magazynach energii weryfikuję też polaryzację oraz napięcie całego łańcucha.
- Do pomiaru używam miernika z odpowiednią kategorią i zakresem, zamiast zgadywać.
Właśnie tak napięcie przestaje być abstrakcyjną wartością z tabliczki znamionowej, a zaczyna być praktycznym parametrem, który pomaga dobrać sprzęt, ocenić bezpieczeństwo i zrozumieć, jak działa instalacja. Jeśli patrzysz na niego przez pryzmat domu, ładowarek i fotowoltaiki, łatwiej podejmiesz decyzję, która będzie i rozsądna technicznie, i opłacalna w codziennym użytkowaniu.
