Cewka Tesli to jeden z tych wynalazków, które wyglądają jak scena z laboratorium szalonego naukowca, ale w praktyce są bardzo dobrą lekcją o rezonansie, wysokim napięciu i częstotliwości. W tym artykule wyjaśniam, jak działa taki układ, z czego się składa, jakie ma odmiany oraz dlaczego w pokazach naukowych robi większe wrażenie niż w zastosowaniach użytkowych. Dorzucam też najważniejsze zasady bezpieczeństwa, bo przy wysokim napięciu efekt wizualny bywa mylący.
Najkrócej: to rezonansowy układ do wytwarzania bardzo wysokiego napięcia
- Urządzenie generuje wysokie napięcie i wysoką częstotliwość, zwykle w zakresie od kilkudziesięciu kHz do około 1 MHz.
- Najważniejszym mechanizmem jest rezonans między obwodem pierwotnym i wtórnym.
- Klasyczna wersja była oparta na iskrowniku, a nowoczesne konstrukcje częściej korzystają z elektroniki półprzewodnikowej.
- To świetny model do nauki elektryki, ale nie jest to sprzęt do przypadkowych eksperymentów w domu.
- W instalacjach PV i elektronice mocy przydatne są zasady, które pokazuje, ale samo urządzenie nie ma praktycznej roli w domowej energetyce.
Skąd bierze się napięcie, które przeskakuje przez powietrze
Najprościej patrzę na ten układ jak na transformator rezonansowy, który specjalnie nie zachowuje się jak zwykły transformator z domowej instalacji. Jak podaje Muzeum Nikoli Tesli, urządzenie zostało opatentowane w 1891 roku i miało służyć do wytwarzania prądów wysokiej częstotliwości. W praktyce jego zadanie polega na tym, żeby z niewielkiego zasilania uzyskać krótkie, bardzo efektowne wyładowania o ogromnym napięciu, ale stosunkowo małym prądzie.
Obwód pierwotny i wtórny
W centrum działania stoi para obwodów: pierwotny i wtórny. Obwód pierwotny dostaje energię od zasilacza i magazynuje ją w kondensatorze oraz cewce, a obwód wtórny przejmuje ją w odpowiednim momencie dzięki sprzężeniu elektromagnetycznemu. To właśnie ta wymiana energii między polami elektrycznym i magnetycznym daje efekt, który dla oka wygląda jak „magia”, a dla fizyka jest po prostu dobrze zestrojonym układem.
Dlaczego rezonans ma znaczenie
Rezonans oznacza, że oba obwody pracują na tej samej częstotliwości. Gdy są zestrojone, energia nie ucieka chaotycznie, tylko jest przekazywana coraz skuteczniej, co pozwala bardzo mocno podnieść napięcie na wyjściu. W takich konstrukcjach spotyka się częstotliwości rzędu dziesiątek, a nawet setek kiloherców, czyli już w obszarze fal radiowych.
Przeczytaj również: Jak sprawdzić napięcie 12V miernikiem - Uniknij błędów!
Po co jest element na górze

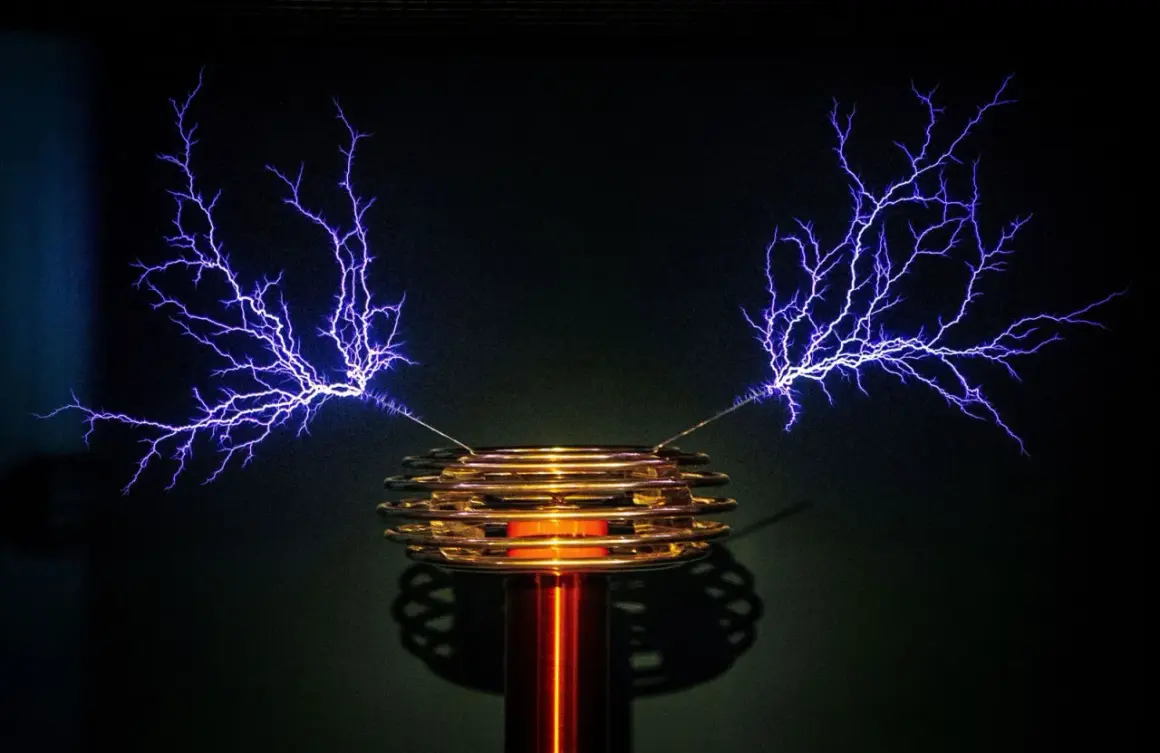

Charakterystyczna górna elektroda, często w formie torusa, pomaga kontrolować pole elektryczne i opóźnia przedwczesny przebieg wyładowań. Dzięki temu napięcie może urosnąć wyżej, zanim pojawi się iskra. To prosty detal, ale bardzo dobrze pokazuje, że w wysokim napięciu liczy się nie tylko moc, lecz także geometria i rozkład pola.
Gdy ten mechanizm jest już jasny, sensownie jest spojrzeć na to, z jakich elementów składa się cały układ i dlaczego nie każdy wariant działa tak samo.
Z czego składa się taki układ
W uproszczeniu można powiedzieć, że to zestaw kilku elementów, które muszą ze sobą współpracować bardzo precyzyjnie. Jeśli jeden z nich jest źle dobrany, napięcie spada, wyładowania stają się niestabilne, a układ zamiast widowiskowego pracuje po prostu słabo.
- Zasilacz dostarcza energię potrzebną do wzbudzenia całego układu.
- Kondensator gromadzi ładunek i oddaje go impulsem w odpowiednim momencie.
- Uzwojenie pierwotne tworzy część obwodu, w której energia zaczyna oscylować.
- Uzwojenie wtórne przejmuje energię i pozwala podnieść napięcie do bardzo wysokiego poziomu.
- Elektroda górna kształtuje pole elektryczne i wpływa na długość oraz stabilność wyładowań.
W wersjach edukacyjnych i pokazowych elementy te bywają osadzane w obudowach, które poprawiają bezpieczeństwo i ograniczają przypadkowy kontakt. To ważne, bo przy wysokim napięciu nawet z pozoru mały detal mechaniczny potrafi zmienić zachowanie całego układu. Z tego powodu kolejnym krokiem jest porównanie najczęściej spotykanych odmian konstrukcyjnych.
Klasyczna wersja i nowoczesne odmiany działają inaczej
Nie każda konstrukcja tego typu wygląda tak samo, a różnice są większe, niż sugeruje sama nazwa. Dla czytelnika najpraktyczniejsze jest rozróżnienie na układ klasyczny z iskrownikiem i układ nowoczesny oparty na elektronice półprzewodnikowej.
| Cecha | Wersja klasyczna z iskrownikiem | Wersja półprzewodnikowa |
|---|---|---|
| Sposób pracy | Energia jest uwalniana impulsowo przez iskrownik | Przełączanie odbywa się elektronicznie, zwykle dużo precyzyjniej |
| Kontrola efektu | Mniejsza, bardziej „surowa” i trudniejsza do strojenia | Lepsza powtarzalność i łatwiejsza regulacja |
| Hałas i zakłócenia | Wyraźnie większe | Zwykle mniejsze, choć nadal istotne |
| Zastosowanie | Historyczne eksperymenty i efektowne pokazy | Pokazy muzyczne, demonstracje, laboratoria |
| Wartość edukacyjna | Bardzo dobra do zrozumienia dawnych rozwiązań | Bardziej użyteczna, gdy liczy się stabilność i sterowanie |
W praktyce właśnie wersje półprzewodnikowe są dziś częściej spotykane tam, gdzie potrzebna jest kontrola, synchronizacja i powtarzalność efektu. Klasyka wygrywa klimatem, ale nowoczesna elektronika wygrywa przewidywalnością. To prowadzi do pytania, gdzie taki układ rzeczywiście ma sens poza widowiskowymi pokazami.
Gdzie spotyka się takie rozwiązanie w praktyce

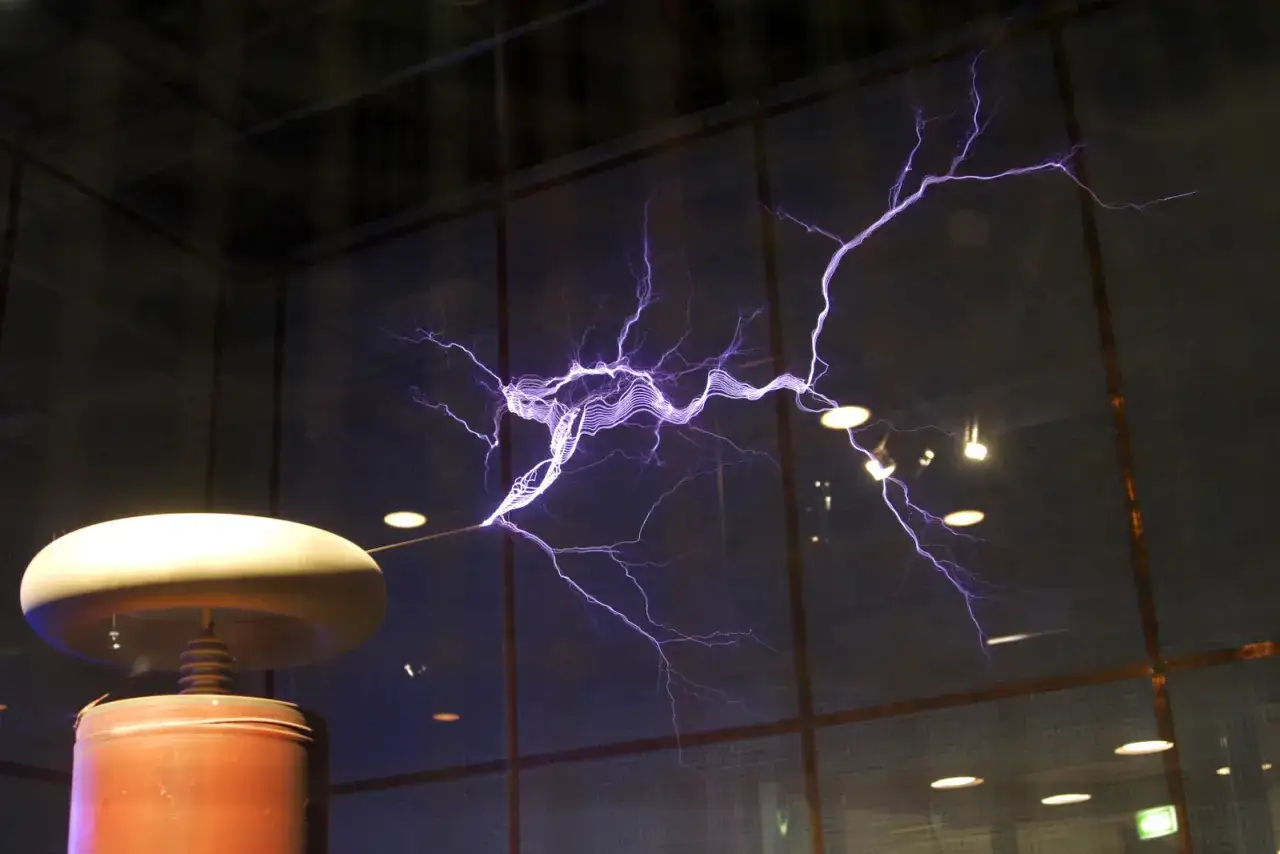

Najbardziej naturalnym środowiskiem dla tego typu układów są muzea, centra nauki, laboratoria i instalacje pokazowe. W przestrzeni publicznej robią one świetną robotę, bo pozwalają zobaczyć coś, czego zwykła instalacja elektryczna nigdy nie pokaże: skok napięcia, łuk elektryczny, wpływ częstotliwości i znaczenie rezonansu.
- Pokazy edukacyjne pomagają szybko wyjaśnić, czym różni się napięcie od prądu i dlaczego sama „siła iskry” nie mówi wszystkiego.
- Instalacje artystyczne wykorzystują kontrolowane wyładowania, często zsynchronizowane z dźwiękiem.
- Laboratoria wysokich napięć używają podobnych zasad do testowania izolacji, odporności materiałów i zachowania układów przy dużych polach elektrycznych.
- Historyczne eksperymenty radiowe pokazały, jak ważna jest częstotliwość i strojenie obwodów.
Warto jednak postawić wyraźną granicę: to nie jest element domowej instalacji ani sensowny dodatek do systemu PV. W fotowoltaice, magazynach energii i falownikach liczą się sprawność, zgodność z normami i niskie straty, a nie efekt świetlny. Mimo to sama zasada działania pozostaje bardzo cenna dla każdego, kto interesuje się elektryką i elektroniką mocy.
Skoro wiadomo już, gdzie taki układ bywa używany, trzeba przejść do najważniejszego tematu, czyli bezpieczeństwa, bo tu nie ma miejsca na skróty.
Dlaczego bezpieczeństwo ma tu pierwszeństwo
Przy wysokim napięciu bardzo łatwo o fałszywe poczucie kontroli. Łuk wygląda efektownie, ale nie oznacza, że układ jest „nieszkodliwy” albo że można go traktować jak zabawkę. Ryzyko obejmuje nie tylko porażenie, lecz także oparzenia RF, zakłócenia pracy elektroniki, hałas, a w niektórych warunkach również zagrożenie pożarowe.
- Nie dotyka się wyjścia ani elementów, które mogą znaleźć się pod wysokim potencjałem.
- Nie uruchamia się układu bez osłon, nadzoru i odpowiedniego dystansu od widowni.
- Nie stawia się go obok wrażliwej elektroniki, kart pamięci, sprzętu medycznego i urządzeń z komunikacją radiową.
- Nie pracuje się przy materiałach łatwopalnych ani w ciasnej, źle wentylowanej przestrzeni.
- Zasilacz traktuje się jako najgroźniejszy element, bo to on zwykle niesie realne zagrożenie życia.
Jeśli ktoś patrzy na ten temat zbyt lekko, zwykle myli wysoką częstotliwość z bezpieczeństwem. To błąd. Wysoka częstotliwość może zmniejszać odczucie klasycznego porażenia, ale nie usuwa zagrożenia poparzeniem ani nie unieważnia energii zgromadzonej w układzie. Dlatego każdy pokaz powinien być przygotowany tak, jakby awaria była realnym scenariuszem, a nie teoretyczną możliwością.
Co z tego wynika dla elektryki, fotowoltaiki i elektroniki mocy
Patrzę na ten temat przede wszystkim jako na bardzo czytelny przykład tego, jak rezonans, częstotliwość i geometria elementów wpływają na zachowanie całego układu. W systemach fotowoltaicznych nie szukamy efektownych wyładowań, tylko sprawności, stabilności i niskich strat, ale zasada jest podobna: dobrze zaprojektowana elektronika potrafi zrobić z energią więcej niż przypadkowy zestaw połączonych przewodów.
Tak właśnie warto patrzeć na cewkę Tesli: nie jako na gadżet, lecz jako na demonstrację fizyki, która stoi także za falownikami, przetwornicami i nowoczesnymi układami zasilania. Jeśli rozumiesz, dlaczego tu liczą się rezonans, izolacja i zakłócenia, dużo łatwiej zrozumiesz też, dlaczego te same pojęcia są ważne w praktycznej energetyce i elektronice mocy.
