Opór elektryczny pojawia się wszędzie tam, gdzie prąd płynie przez przewodnik, rezystor albo dłuższy kabel. W tym tekście pokazuję najprostszy wzór na rezystancję, wyjaśniam, kiedy używa się prawa Ohma, jak liczyć przewody i opór zastępczy oraz dlaczego w instalacjach domowych i fotowoltaicznych nawet niewielka różnica potrafi zmienić straty energii.
Jeśli chcesz liczyć szybko, ale bez zgadywania, najważniejsze zasady masz poniżej rozpisane na prostych przykładach. Zależało mi na tym, żeby po lekturze dało się od razu sprawdzić wynik w praktyce, a nie tylko zapamiętać definicję.
Najważniejsze wzory i zależności, które warto mieć pod ręką
- R = U / I opisuje opór w najprostszym układzie i wynika z prawa Ohma.
- R = ρ · l / S pozwala policzyć opór przewodu z materiału, długości i przekroju.
- W połączeniu szeregowym opory się sumują, a w równoległym liczy się odwrotności.
- Temperatura ma znaczenie: rozgrzany metal zwykle ma większy opór niż zimny.
- W instalacjach PV nawet mały dodatkowy opór przewodów przekłada się na realne straty mocy.
Najprostszy wzór na opór z prawa Ohma
W najczęściej używanej wersji opór oblicza się ze wzoru R = U / I, gdzie R to rezystancja, U to napięcie, a I to natężenie prądu. Jeżeli napięcie rośnie przy tym samym prądzie, opór jest większy; jeśli przez element płynie większy prąd przy tym samym napięciu, opór jest mniejszy.
Ja zawsze zaczynam od sprawdzenia jednostek, bo to najszybszy sposób na wyłapanie błędu. Opór mierzy się w omach (Ω), napięcie w woltach, a natężenie w amperach. Dla prostego przykładu: przy 12 V i 3 A wynik powinien wynieść 4 Ω.
| Wielkość | Symbol | Jednostka | Co oznacza |
|---|---|---|---|
| Napięcie | U | V | Różnica potencjałów, która „pcha” prąd |
| Natężenie | I | A | Ilość ładunku przepływająca w czasie |
| Rezystancja | R | Ω | Miara przeciwstawiania się przepływowi prądu |
To jest wzór, którego używa się najczęściej w zadaniach i przy podstawowych pomiarach, ale przy przewodach i instalacjach nie wystarczy sam iloraz U/I. Wtedy dochodzi jeszcze materiał i geometria przewodnika, więc przechodzę do drugiego ważnego równania.
Opór przewodu zależy od materiału i wymiarów

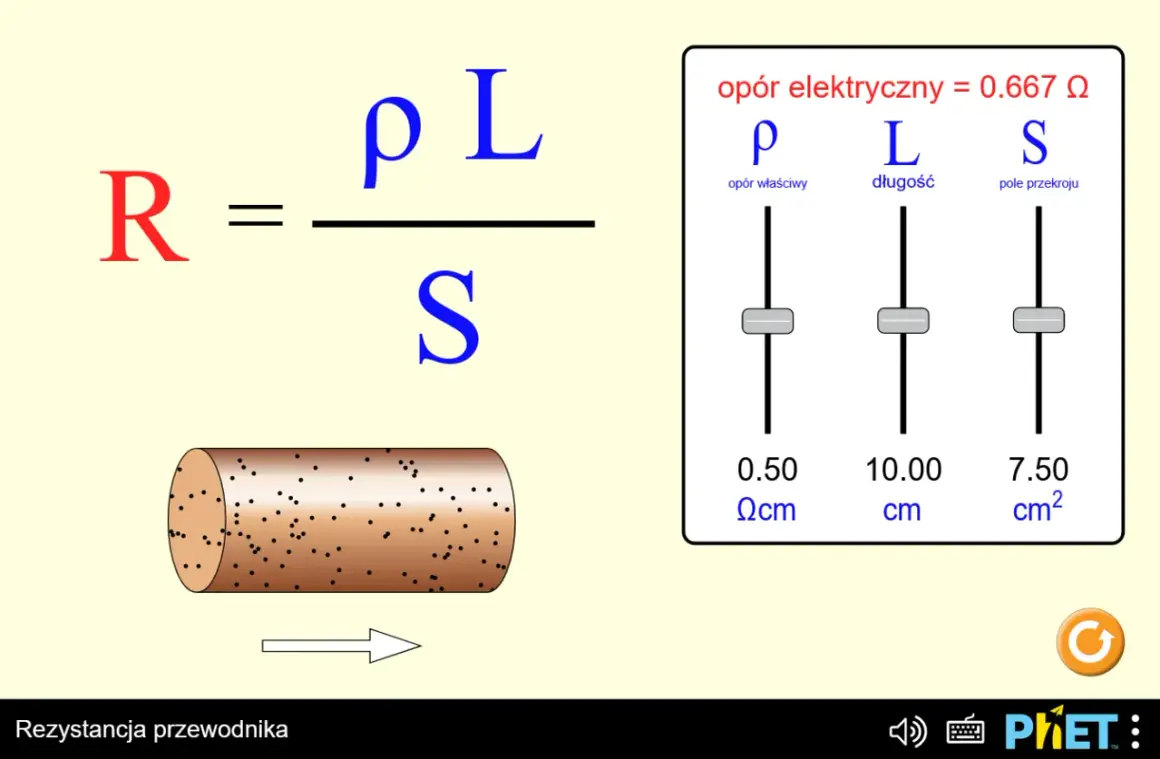

Jeżeli chcesz policzyć nie tylko pojedynczy element, ale sam przewód, używa się wzoru R = ρ · l / S. Symbol ρ oznacza rezystywność materiału, l to długość przewodnika, a S to pole przekroju poprzecznego. To właśnie dlatego cienki, długi kabel ma większy opór niż krótki i gruby odcinek z tego samego metalu.
W praktyce sprawdzam tu trzy rzeczy naraz: jaki to materiał, jaka jest długość całej drogi prądu i czy przekrój przewodu nie jest zbyt mały jak na planowane obciążenie. Miedź ma niską rezystywność, dlatego świetnie nadaje się do okablowania. Aluminium też się stosuje, ale przy takim samym przekroju da zwykle większy opór i większe straty.
Przykład jest prosty. Jeśli liczysz obwód z przewodu miedzianego o przekroju 4 mm² i długości 20 m całej pętli, przy rezystywności około 0,0175 Ω·mm²/m otrzymasz:
R = 0,0175 × 20 / 4 = 0,0875 Ω
Jeżeli przez taki przewód płynie 10 A, zamieniasz w ciepło około 8,75 W. To nie wygląda groźnie na papierze, ale w praktyce oznacza już realne nagrzewanie przewodu. Gdy układ składa się z kilku elementów, trzeba więc przejść do oporu zastępczego całego połączenia.
Jak liczyć opór zastępczy w połączeniach szeregowych i równoległych
W realnych układach rzadko liczysz jeden element. Zwykle masz kilka rezystorów, odbiorników albo fragmentów instalacji, które pracują razem. Wtedy kluczowe staje się to, jak są połączone.
| Rodzaj połączenia | Wzór | Co dzieje się w praktyce | Efekt dla oporu |
|---|---|---|---|
| Szeregowe | Rz = R1 + R2 + ... | Prąd płynie przez każdy element po kolei | Opory się sumują, więc wynik rośnie |
| Równoległe | 1/Rz = 1/R1 + 1/R2 + ... | Prąd dzieli się na kilka gałęzi | Opór zastępczy jest mniejszy od najmniejszej gałęzi |
Dla dwóch rezystorów szeregowo sprawa jest banalna: 4 Ω i 6 Ω dają 10 Ω. Dla równoległego połączenia tych samych wartości liczysz odwrotności, a dla dwóch elementów możesz też użyć skrótu Rz = R1 · R2 / (R1 + R2). W tym przykładzie wynik wynosi 2,4 Ω.
To ważne nie tylko w zadaniach szkolnych. W praktyce pomaga ocenić, czy układ nie zrobi się zbyt „ciężki” dla źródła zasilania albo czy nie pojawią się zbyt duże spadki napięcia. Następny krok to już zrozumienie, dlaczego ten wynik potrafi zmieniać się wraz z temperaturą.
Temperatura potrafi zmienić wynik bardziej, niż się wydaje
W metalach opór zwykle rośnie wraz z temperaturą. To oznacza, że przewód, który na zimno ma jedną wartość, po rozgrzaniu może pokazać trochę więcej. Nie jest to błąd obliczeń, tylko normalna cecha materiału.
Ja przy większych prądach nie zakładam, że opór jest stały w każdej sytuacji. Jeśli element się nagrzewa, rosną straty cieplne według zależności P = I²R, a wyższa temperatura z kolei jeszcze podbija opór. Powstaje prosta pętla: większy prąd grzeje, a cieplejszy przewód stawia większy opór.
Właśnie dlatego wyniki z kartki i wyniki „z życia” mogą się różnić. Dla krótkiego, słabo obciążonego obwodu to zwykle niewielka różnica, ale w urządzeniach pracujących długo pod obciążeniem, takich jak zasilacze, grzałki, falowniki czy stringi PV, ma to już znaczenie praktyczne. I tu dochodzimy do zastosowań, które są szczególnie bliskie stronie o energii i fotowoltaice.
Dlaczego opór ma znaczenie w domu i fotowoltaice
W instalacji domowej i w PV nie liczy się sam wynik z wzoru, ale to, co dzieje się z mocą. Nawet niewielki dodatkowy opór powoduje spadek napięcia i zamianę części energii w ciepło. Przy 10 A każdy dodatkowy 0,1 Ω oznacza już 10 W strat.
To pokazuje, dlaczego dobór przewodów nie jest detalem. Krótsza trasa kabla, większy przekrój i lepszy materiał zmniejszają opór, a więc ograniczają straty. W praktyce oznacza to mniej energii traconej po drodze z paneli do falownika i mniejsze nagrzewanie instalacji.
- Krótsze trasy kabli zmniejszają opór całego obwodu.
- Większy przekrój przewodu obniża straty i poprawia warunki pracy.
- Mniejsze nagrzewanie zwiększa stabilność działania instalacji.
W instalacjach fotowoltaicznych to szczególnie ważne, bo prąd po stronie DC bywa wysoki, a każdy procent straty od razu przekłada się na realną energię, której nie wykorzystasz. Jeśli chcesz liczyć dobrze, trzeba jeszcze unikać kilku typowych potknięć.
Najczęstsze błędy przy obliczaniu rezystancji
Najwięcej pomyłek widzę nie w samej matematyce, tylko w danych wejściowych. Sam wzór jest prosty, ale łatwo podać do niego złe wartości albo użyć niewłaściwej wersji równania.
- Mylenie rezystancji z rezystywnością - rezystancja dotyczy konkretnego elementu, a rezystywność jest cechą materiału.
- Pomijanie jednostek - szczególnie przy mm² i m², gdzie łatwo o błąd o kilka rzędów wielkości.
- Liczenie tylko jednej żyły - w obwodzie zasilania często trzeba uwzględnić drogę tam i z powrotem.
- Użycie złego wzoru - dla połączenia szeregowego i równoległego obowiązują inne zasady.
- Ignorowanie temperatury - przy większych prądach wynik „na zimno” nie zawsze odpowiada pracy pod obciążeniem.
Dobry nawyk jest prosty: po każdym obliczeniu sprawdzam, czy wynik ma sens względem układu. Jeśli opór równoległy wychodzi większy od największej gałęzi, to niemal na pewno gdzieś jest błąd. Jeśli natomiast po podniesieniu przekroju przewodu opór maleje, wszystko gra zgodnie z fizyką. To prowadzi już do ostatniej, praktycznej myśli, którą warto zabrać ze sobą dalej.
Co sprawdzać po obliczeniu oporu, żeby wynik był naprawdę użyteczny
Najlepsze obliczenie to takie, które od razu pomaga podjąć decyzję: czy przewód jest wystarczająco gruby, czy układ nie będzie się grzał, czy spadek napięcia nie okaże się zbyt duży. Dlatego po samym wyniku zawsze sprawdzam jeszcze jednostki, rząd wielkości i to, czy liczę element, przewód, czy cały układ.
W praktyce najczęściej wystarczą dwa wzory: R = U / I do prostych obwodów oraz R = ρ · l / S do przewodów i odcinków instalacji. Reszta to już umiejętność dobrania właściwego połączenia i zrozumienia, że opór nie jest tylko liczbą, ale elementem, który wpływa na sprawność całego systemu.
Jeżeli chcesz na tej podstawie lepiej oceniać instalacje domowe albo fotowoltaiczne, zacznij od prostych obliczeń i zawsze sprawdzaj, gdzie w obwodzie naprawdę płynie prąd. To właśnie tam opór ma największe znaczenie.
