Napęd asynchroniczny jest jednym z najprostszych i najbardziej praktycznych rozwiązań w elektryce: dobrze znosi długą pracę, ma prostą konstrukcję i łatwo dopasowuje się do pomp, wentylatorów czy sprężarek. W tym tekście rozkładam na czynniki pierwsze, jak działa silnik indukcyjny, z czego się składa, gdzie sprawdza się najlepiej i kiedy warto go sterować falownikiem, żeby naprawdę oszczędzać energię.
Najważniejsze fakty, które warto zapamiętać
- W wirniku nie powstaje moment bezpośrednio z zasilania, tylko z prądu wywołanego przez wirujące pole magnetyczne stojana.
- Wirnik zawsze obraca się nieco wolniej niż pole. Ta różnica to poślizg.
- Najlepiej wypada w napędach o stałej lub umiarkowanie zmiennej prędkości, zwłaszcza w pompach i wentylatorach.
- W UE liczy się dziś nie tylko sam napęd, ale też jego sprawność, klasa IE i sposób sterowania.
- Przy zmiennym obciążeniu największe oszczędności daje regulacja obrotów, a nie samo przewymiarowanie urządzenia.
- W instalacjach z fotowoltaiką szczególnie ważne jest rozróżnienie między inwerterem PV a falownikiem sterującym silnikiem.
Jak działa napęd asynchroniczny
W praktyce wszystko zaczyna się od stojana, czyli nieruchomej części z uzwojeniami zasilanymi prądem przemiennym. Trójfazowe zasilanie tworzy wirujące pole magnetyczne, a to z kolei indukuje prąd w wirniku. Wirnik nie dostaje więc energii „na sztywno” przez szczotki, tylko reaguje na zmienne pole stojana.
Najważniejszy detal jest prosty, ale często pomijany: wirnik nie nadąża dokładnie za polem magnetycznym. Musi zostać od niego trochę w tyle, bo tylko wtedy w przewodnikach wirnika powstaje napięcie i prąd. Ta różnica prędkości to właśnie poślizg. Bez niego nie byłoby momentu obrotowego.
Właśnie dlatego ten typ napędu jest tak odporny i tak powszechny. Nie ma szczotek, komutatora ani skomplikowanego układu wzbudzenia, więc konstrukcja jest prosta, a serwis zwykle ogranicza się do łożysk, chłodzenia i kontroli izolacji. Z tego punktu widzenia to bardzo uczciwa maszyna: działa najlepiej wtedy, gdy dostaje sensownie dobrane warunki pracy, a nie wtedy, gdy jest na siłę dociążana lub „dławiona” złym sterowaniem. To prowadzi wprost do budowy, bo tam widać, skąd biorą się jego zalety i ograniczenia.

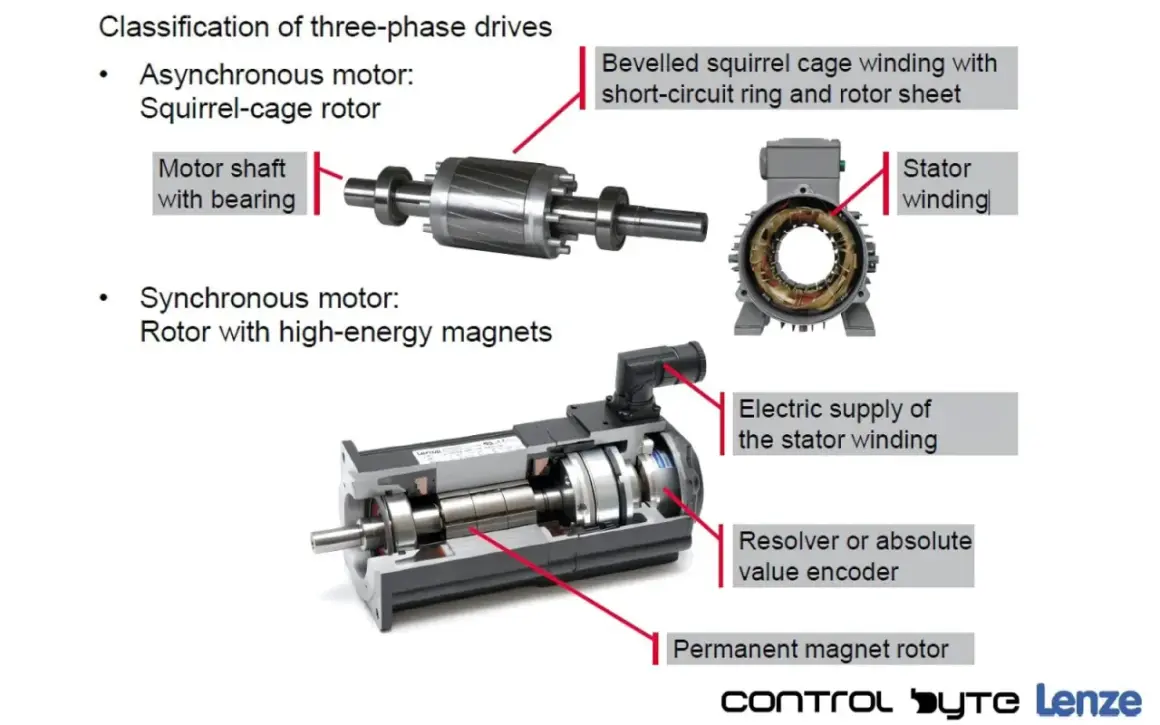

Z czego składa się i co wpływa na jego pracę
Jeśli mam ocenić taki napęd bez marketingu, patrzę na cztery rzeczy: stojan, wirnik, chłodzenie i łożyskowanie. To właśnie one decydują, czy urządzenie będzie pracowało latami bez problemów, czy zacznie przegrzewać się już po kilku miesiącach.
- Stojan tworzy pole magnetyczne. Jego uzwojenia i jakość izolacji mają ogromny wpływ na trwałość.
- Wirnik najczęściej ma formę klatki aluminiowej lub miedzianej. To prosta, wytrzymała konstrukcja, dobra do pracy ciągłej.
- Łożyska odpowiadają za płynność obrotu. Ich zużycie często ujawnia się jako hałas, wzrost temperatury albo drgania.
- Chłodzenie usuwa ciepło z obudowy i uzwojeń. Zakurzony wentylator albo źle dobrana osłona potrafią skrócić żywotność całego napędu bardziej niż sama intensywna praca.
W małych urządzeniach dochodzi jeszcze kwestia zasilania jednofazowego. Taki wariant istnieje, ale zwykle jest mniej wygodny rozruchowo i słabszy pod względem możliwości regulacji niż układ trójfazowy. Dlatego w instalacjach technicznych i przemysłowych najczęściej spotyka się właśnie wersje trójfazowe.
Warto też pamiętać o obudowie i klasie ochrony. W pomieszczeniach wilgotnych, zapylonych albo narażonych na pracę w podwyższonej temperaturze sam „mocny” napęd nie wystarczy. Liczy się cały układ: warunki otoczenia, sposób montażu i dostęp do chłodzenia. Gdy to rozumiem, łatwiej wskazać, w jakich zastosowaniach taki napęd rzeczywiście daje przewagę.
Gdzie sprawdza się najlepiej
Ten rodzaj napędu najlepiej czuje się tam, gdzie obciążenie jest stałe albo zmienne, ale przewidywalne. Nie jest to wybór „na wszystko”, ale w wielu systemach technicznych trudno o lepszy kompromis między ceną, trwałością i prostotą obsługi.
| Zastosowanie | Dlaczego pasuje | Na co uważać |
|---|---|---|
| Pompy obiegowe i głębinowe | Stabilna praca, wysoka odporność na długie cykle | Przy zmiennym zapotrzebowaniu opłaca się regulacja obrotów |
| Wentylatory i nawiewy | Prosty rozruch i bardzo dobre efekty przy sterowaniu częstotliwością | Źle dobrana prędkość może zwiększyć hałas i straty |
| Sprężarki | Trwałość i odporność na pracę cykliczną | Start bywa obciążający dla sieci, więc czasem potrzebny jest softstart |
| Przenośniki i transportery | Prosta konstrukcja, łatwa integracja z automatyką | Trzeba dobrać zapas momentu do rozruchu z obciążeniem |
| Układy HVAC i wentylacja budynków | Wysoka opłacalność przy pracy z falownikiem | Sama wymiana napędu nie wystarczy, jeśli sterowanie nadal jest sztywne |
W systemach związanych z oszczędzaniem energii to szczególnie ważne. Jeśli urządzenie pracuje w parze z pompą lub wentylatorem, niewielka redukcja obrotów daje duży efekt. W praktyce obniżenie prędkości o 20% może zmniejszyć zapotrzebowanie mocy o około 50%, co robi ogromną różnicę w instalacjach budynkowych i przemysłowych. Skoro wiemy już, gdzie ten napęd ma sens, czas przyjrzeć się temu, jak ocenić jego sprawność i nie kupić urządzenia przewymiarowanego.
Jak ocenić sprawność i dobrać odpowiednią moc
Ja zawsze zaczynam od pytania: czy ten napęd pracuje stale, czy tylko okresowo, oraz czy jego obciążenie jest stałe, czy zmienia się wraz z procesem. To ważniejsze niż sama wartość mocy na tabliczce znamionowej, bo dwa urządzenia o tej samej mocy mogą w praktyce zużywać zupełnie inną ilość energii.
W Unii Europejskiej standardem stały się klasy sprawności IE. IE1 oznacza klasę niższą, a IE5 najwyższą. W zależności od typu i mocy silnika obowiązują dziś wymagania co najmniej IE2, IE3 albo IE4. Dla wielu nowych trójfazowych napędów z zakresu 0,75-1000 kW wymagana jest już klasa IE3, a dla części jednostek 75-200 kW nawet IE4. To nie jest detal formalny, tylko realna różnica w kosztach energii w całym cyklu życia urządzenia.
Na tabliczce znamionowej warto też rozumieć prędkość synchroniczną. Przy częstotliwości 50 Hz wygląda to zwykle tak:
| Liczba biegunów | Prędkość synchroniczna przy 50 Hz | Typowy zakres pracy pod obciążeniem |
|---|---|---|
| 2 | 3000 obr./min | około 2850-2950 obr./min |
| 4 | 1500 obr./min | około 1420-1470 obr./min |
| 6 | 1000 obr./min | około 950-990 obr./min |
| 8 | 750 obr./min | około 710-740 obr./min |
Im więcej biegunów, tym niższa prędkość przy tej samej częstotliwości. To daje większy moment przy niższych obrotach, ale nie zawsze najlepszą sprawność w danym procesie. Dodatkowo trzeba patrzeć na cos φ, czyli współczynnik mocy. Mówiąc prosto, pokazuje on, jak dobrze prąd zamienia się w użyteczną pracę, a nie tylko krąży w instalacji.
Jeżeli masz układ z dużą zmiennością przepływu lub wydajności, dobór samego silnika to dopiero połowa decyzji. Drugą połową jest sposób sterowania. I właśnie tu pojawiają się najczęstsze błędy.
Najczęstsze błędy przy uruchamianiu i pracy
Najwięcej problemów widzę nie wtedy, gdy napęd jest „zły”, tylko wtedy, gdy jest źle dobrany do procesu. To ważne rozróżnienie, bo sam silnik może być technicznie poprawny, a mimo to pracować nieefektywnie.
- Przewymiarowanie mocy sprawia, że urządzenie przez większość czasu pracuje zbyt lekko obciążone. Sprawność spada, a koszt energii niepotrzebnie rośnie.
- Zbyt częste rozruchy bezpośrednie obciążają sieć i zwiększają zużycie elementów mechanicznych. W takich przypadkach lepiej sprawdza się softstart albo falownik.
- Ignorowanie chłodzenia prowadzi do przegrzewania, zwłaszcza gdy silnik pracuje w zapylonym otoczeniu lub jest zabudowany bez swobodnego przepływu powietrza.
- Brak zgodności z falownikiem bywa kłopotliwy przy długich przewodach, dużych częstotliwościach przełączania i starszej izolacji uzwojeń.
- Mylenie inwertera PV z falownikiem napędowym to częsty błąd w obiektach z fotowoltaiką. Inwerter obsługuje energię z paneli, a falownik silnikowy reguluje częstotliwość i obroty napędu.
W praktyce trzeba też pamiętać o poślizgu. Gdy obciążenie rośnie, rośnie również poślizg, a więc spada prędkość obrotowa. Dla części zastosowań to zaleta, bo napęd jest elastyczny. Dla innych to wada, bo wymagana jest bardzo stabilna prędkość. Stąd już tylko krok do pytania, kiedy lepiej wybrać inne rozwiązanie.
Kiedy wybrać go zamiast innych napędów
Jeśli patrzę na wybór czysto technicznie, napęd asynchroniczny wygrywa tam, gdzie liczą się prostota, trwałość i przewidywalny koszt eksploatacji. Nie jest jednak jedyną sensowną opcją, dlatego porównanie z alternatywami naprawdę pomaga uniknąć błędnej decyzji.
| Cecha | Napęd asynchroniczny | Napęd synchroniczny | Napęd ze szczotkami DC |
|---|---|---|---|
| Prostota konstrukcji | Bardzo wysoka | Średnia | Średnia |
| Serwis | Niski | Niski do średniego | Wyższy przez szczotki |
| Regulacja prędkości | Skuteczna z falownikiem | Bardzo dobra, ale zależna od sterowania | Łatwa, lecz mniej korzystna w nowoczesnych instalacjach |
| Dokładność obrotów | Dobra, z niewielkim poślizgiem | Bardzo dobra | Dobra |
| Typowe zastosowanie | Pompy, wentylatory, sprężarki, transportery | Precyzyjne układy, wybrane procesy przemysłowe | Specjalne lub starsze rozwiązania |
W praktyce wybieram ten typ napędu wtedy, gdy proces nie wymaga ekstremalnej precyzji, a ważniejsze są odporność i niskie koszty utrzymania. Jeśli natomiast obroty muszą być bardzo dokładne albo zmieniają się dynamicznie w szerokim zakresie, warto rozważyć napęd synchroniczny z odpowiednim sterowaniem. Gdy już to uporządkuję, zostaje ostatnia rzecz: co z tego wszystkiego wynika przy modernizacji instalacji, zwłaszcza tej związanej z oszczędzaniem energii.
Co daje przemyślany dobór w instalacjach domowych i przemysłowych
Najbardziej praktyczna lekcja jest taka, że oszczędność energii nie zaczyna się od samej wymiany silnika, tylko od dopasowania napędu do obciążenia. W instalacjach z pompami, wentylacją, chłodzeniem czy obiegiem wody ogromne znaczenie ma to, czy układ pracuje ze stałą prędkością, czy reaguje na realne zapotrzebowanie.
Jeżeli w obiekcie jest fotowoltaika, ten temat robi się jeszcze ciekawszy. Panelami można zasilić część odbiorników, ale prawdziwy efekt ekonomiczny pojawia się wtedy, gdy zużycie energii jest sterowane rozsądnie. Dlatego w pompach i wentylatorach lepszy bywa układ z regulacją obrotów niż „mocniejszy” silnik bez sterowania. W takich aplikacjach falownik napędowy pozwala ograniczyć pobór prądu dokładnie wtedy, gdy proces nie potrzebuje pełnej wydajności.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby bardzo prosta: najpierw oceniaj proces, potem dobieraj moc, a dopiero na końcu patrz na sam model napędu. Wtedy taki układ pracuje ciszej, chłodniej i zwykle taniej przez wiele lat. I właśnie o to chodzi w dobrym projekcie elektrycznym, a nie tylko o samą nazwę urządzenia.
