Prawo Ohma to jedna z tych zależności, które przydają się zarówno przy prostym gniazdku, jak i przy projektowaniu instalacji fotowoltaicznej. Pokazuje związek między napięciem, natężeniem prądu i oporem, więc pozwala szybko oszacować, ile prądu popłynie przez obwód, jaki spadek napięcia się pojawi i czy dany element nie będzie przeciążony. W praktyce liczy się nie tylko sam zapis, ale też to, kiedy wolno go użyć, jak przekształcać wzór i gdzie najłatwiej popełnić błąd.
Najkrótszy zestaw zależności, który warto mieć pod ręką

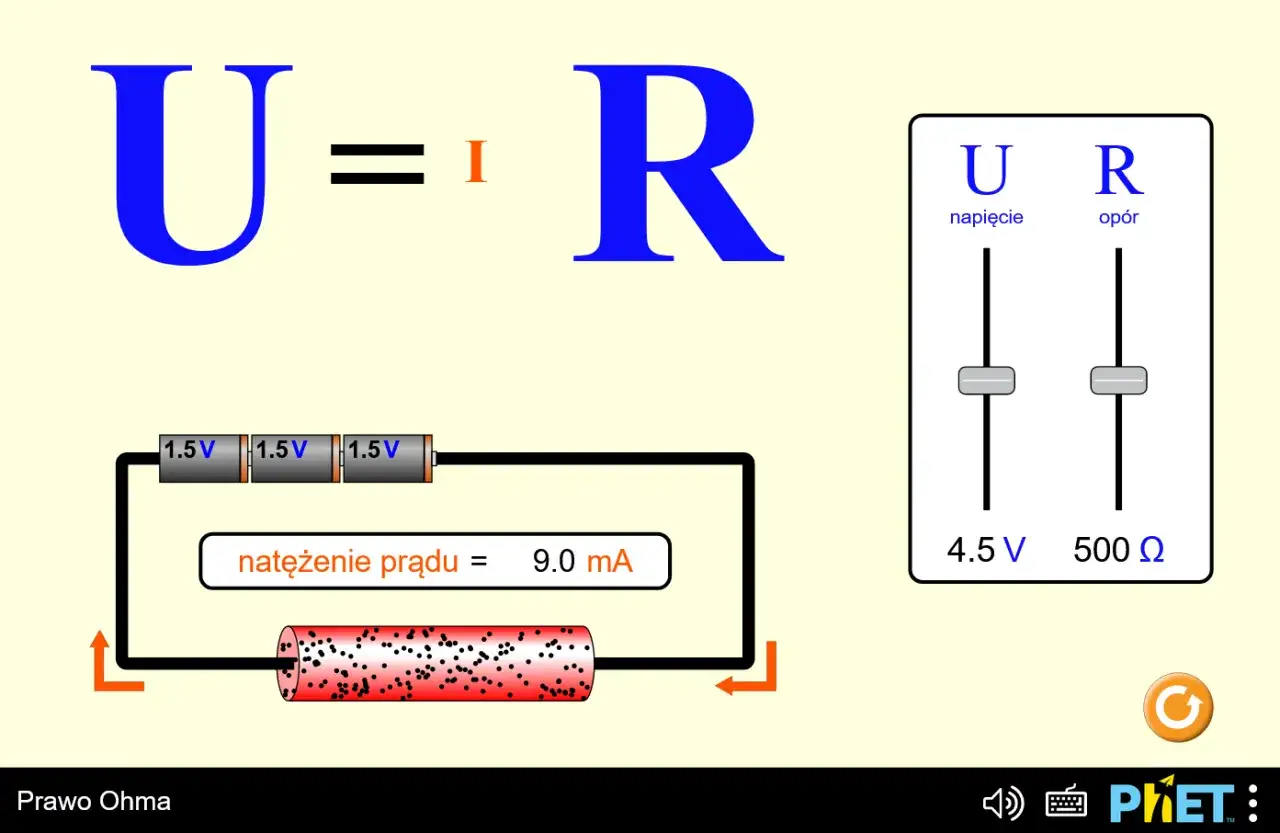

- U = I · R to podstawowa postać zależności Ohma.
- I = U / R przydaje się, gdy chcesz policzyć natężenie prądu.
- R = U / I pozwala wyznaczyć opór elementu lub obciążenia.
- Jednostki są spójne: wolt, amper i om, czyli 1 Ω = 1 V/A.
- Wzór działa najlepiej dla elementów omowych, przy możliwie stałej temperaturze.
- W instalacjach niskonapięciowych, zwłaszcza w PV i off-grid, pomaga ocenić prąd, spadki napięcia i sensowny przekrój przewodów.
Na czym polega zależność między napięciem, prądem i oporem
Najprościej ujmując, wzór mówi, że przy stałym oporze większe napięcie powoduje większy prąd, a przy stałym napięciu większy opór ogranicza przepływ prądu. To dlatego żarówka, rezystor czy grzałka zachowują się przewidywalnie, jeśli pracują w swoim normalnym zakresie. Sam zapis ma trzy równoważne postacie, ale sens fizyczny jest ten sam: energia dostarczana do obwodu rozdziela się między źródło, przewody i odbiornik.
W praktyce traktuję tę zależność jako szybki test rozsądku. Jeśli wynik prądu wychodzi podejrzanie duży, zwykle oznacza to za mały opór, zbyt niskie napięcie albo po prostu błąd w jednostkach. To dobre miejsce, żeby od razu przejść do przekształceń wzoru i policzyć wszystko bez zgadywania.
Jak przekształcam wzór, gdy liczę inne wielkości
W codziennych obliczeniach nie chodzi o pamiętanie jednej wersji równania, tylko o swobodne przechodzenie między trzema wielkościami. Dobrze zapisany wzór od razu mówi, co dzielić, co mnożyć i jak nie pomylić się przy szybkim rachunku.
| Co chcesz policzyć | Wzór | Krótki przykład | Wynik |
|---|---|---|---|
| Napięcie | U = I · R | 3 A i 4 Ω | 12 V |
| Natężenie prądu | I = U / R | 230 V i 46 Ω | 5 A |
| Opór | R = U / I | 12 V i 2 A | 6 Ω |
Najbardziej lubię sprawdzać wyniki na prostych liczbach. Jeśli odbiornik ma 6 Ω i podasz mu 12 V, prąd powinien wyjść 2 A. To bardzo szybki sposób na wychwycenie pomyłki jeszcze przed przejściem do bardziej złożonego obwodu.
Jeśli chcesz zrobić krok dalej, ten sam wzór łączy się z mocą: P = U · I. Z tego wynika na przykład, że przy znanym napięciu możesz policzyć prąd z równania I = P / U, a potem wrócić do oporu. To właśnie ten etap przydaje się przy doborze zasilacza, bezpiecznika albo przewodu.
Jednostki i szybkie obliczenia bez typowych pomyłek
Jednostki są tu ważniejsze, niż wielu osobom się wydaje. Napięcie podaje się w woltach, natężenie w amperach, a opór w omach. Zapis 1 Ω = 1 V/A przypomina, że te trzy wielkości muszą do siebie pasować również rachunkowo.
- 1 A to 1000 mA, więc 250 mA = 0,25 A.
- 1 kΩ to 1000 Ω, więc 4,7 kΩ = 4700 Ω.
- 1 MΩ to 1 000 000 Ω, co ma znaczenie przy pomiarach i elektronice.
- Jeśli podstawisz 230 V i 2,3 kΩ, otrzymasz 0,1 A, czyli 100 mA.
W praktyce najczęstszy błąd polega na tym, że ktoś miesza miliampery z amperami albo kiloomy z omami i dostaje wynik, który wygląda sensownie tylko na pierwszy rzut oka. Drugi klasyk to obliczanie prądu dla obciążenia bez sprawdzenia, czy podane wartości są rzeczywiste, czy tylko nominalne. Przy silnikach, LED-ach i przetwornicach różnica bywa duża.
Gdzie ten wzór działa, a gdzie trzeba zachować ostrożność
Prawo Ohma najlepiej opisuje elementy omowe, czyli takie, w których zależność między napięciem a prądem jest w przybliżeniu liniowa. W praktyce są to na przykład rezystory, przewody metalowe i wiele odbiorników grzejnych pracujących w ustalonych warunkach. Dla takich elementów wzór daje bardzo dobre przybliżenie.
Problem zaczyna się tam, gdzie temperatura lub sam typ elementu mocno zmienia zachowanie obwodu. Żarnik w żarówce ma inny opór na zimno i na gorąco, dioda LED nie zachowuje się jak zwykły rezystor, a tranzystor czy półprzewodnik potrafi całkiem zmienić charakterystykę wraz z warunkami pracy. W takich sytuacjach sam wzór Ohma nie wystarcza do pełnego opisu zjawiska.
W obwodach prądu zmiennego dochodzi jeszcze kwestia impedancji, czyli oporu zastępczego uwzględniającego nie tylko rezystancję, ale też elementy indukcyjne i pojemnościowe. Dla wielu odbiorników domowych i prostych grzałek liczy się jednak nadal intuicja z prawa Ohma, tylko trzeba pamiętać o wartościach skutecznych napięcia i prądu.
Jak wykorzystać to przy fotowoltaice i domowych instalacjach
W instalacjach fotowoltaicznych ta zależność przydaje się szybciej, niż mogłoby się wydawać. Po stronie DC szczególnie ważny jest prąd, bo od niego zależy dobór przewodów, bezpieczników, złącz i spadków napięcia. Im niższe napięcie układu, tym większy prąd przy tej samej mocy, a to od razu oznacza większe straty na kablach.
Dobry przykład to odbiornik o mocy 600 W. Przy napięciu 12 V pobierze około 50 A, przy 24 V około 25 A, a przy 48 V około 12,5 A. Różnica jest ogromna, bo wraz ze spadkiem napięcia rośnie wymagany przekrój przewodów i maleje margines bezpieczeństwa całego układu. Właśnie dlatego w systemach off-grid i magazynach energii tak często spotyka się wyższe napięcia pracy.
Można to też zobaczyć na spadku napięcia. Jeśli przewód i połączenia mają łącznie 0,2 Ω oporu, a płynie przez nie 10 A, spadek wynosi 2 V, bo U = I · R. Taki wynik nie wygląda dramatycznie, ale przy niskonapięciowym układzie potrafi już wyraźnie pogorszyć pracę odbiornika lub ładowania akumulatora. Właśnie dlatego w PV nie patrzy się wyłącznie na moc paneli, ale też na drogę, jaką energia musi pokonać po kablach.
To jest też praktyczny powód, dla którego sama znajomość wzoru pomaga oszczędzać. Gdy rozumiesz zależność między napięciem, prądem i oporem, szybciej widzisz, gdzie tracisz energię bez sensu i kiedy opłaca się poprawić okablowanie albo zmienić konfigurację systemu. Następny krok to już nie teoria, tylko eliminowanie błędów w obliczeniach.
Najczęstsze błędy, które psują wynik już na starcie
- Mieszanie jednostek, na przykład wpisywanie 250 mA jak 250 A.
- Zakładanie, że każdy element zachowuje się liniowo, choć nie jest rezystorem.
- Ignorowanie wzrostu temperatury, który zmienia opór przewodników i żarników.
- Pomijanie oporu przewodów, złącz i styków, zwłaszcza przy większych prądach.
- Liczenie na wartościach katalogowych bez sprawdzenia, jak odbiornik pracuje naprawdę.
- Stosowanie wzoru bez upewnienia się, czy chodzi o prąd stały, czy o obwód AC z impedancją.
W praktyce jeden błąd zwykle pociąga za sobą drugi. Kto źle przeliczy ampery na miliampery, często potem dobierze za mały przewód albo zbyt słabe zabezpieczenie. Dlatego przy elektryce wolę dwa krótkie, kontrolne rachunki niż jedno długie zgadywanie.
Co zapamiętać, zanim policzysz własny obwód
Najważniejsze jest proste: napięcie pcha prąd, opór go hamuje, a wzór pozwala to policzyć bez zgadywania. Jeśli masz tylko jedną rzecz zapamiętać, niech to będzie postać U = I · R oraz świadomość, że jednostki muszą być spójne. Reszta to już konsekwentne przekształcanie równania i sprawdzanie, czy obwód faktycznie działa w warunkach, dla których ten model ma sens.
W instalacjach domowych i fotowoltaicznych ten prosty rachunek pomaga podejmować lepsze decyzje: od doboru przewodów, przez zabezpieczenia, aż po ocenę strat na kablach. Gdy widzę obwód, w którym prąd robi się niepotrzebnie duży, od razu wiem, że warto sprawdzić napięcie, opór i sposób połączenia elementów, zanim problem przerodzi się w koszt albo awarię.
Jeśli liczysz własny układ, zacznij od zapisania danych w jednej jednostce, policz prąd albo opór na czysto i dopiero potem oceniaj, czy wynik jest bezpieczny oraz sensowny dla konkretnego odbiornika.
