Przewód 3x1,5 mm² najczęściej pracuje w obwodach oświetleniowych i przy lekkich odbiornikach, ale jego realna granica nie zależy wyłącznie od przekroju. Ja patrzę na ten temat prosto: najpierw liczę prąd, potem sprawdzam sposób ułożenia przewodu, a dopiero na końcu przekładam wszystko na waty. Dzięki temu łatwiej odróżnić bezpieczny obwód od takiego, który działa tylko „na papierze”.
Najkrócej rzecz ujmując, przewód 3x1,5 mm² zwykle daje około 2,3–3,7 kW
- 10 A to około 2300 W przy 230 V i bardzo rozsądny punkt odniesienia dla wielu domowych obwodów.
- 13 A to około 2990 W, ale tylko wtedy, gdy warunki ułożenia przewodu są korzystne.
- 16 A odpowiada około 3680 W, lecz to raczej górna wartość tabelaryczna dla samego przewodu niż domyślne ustawienie instalacji.
- Przy obciążeniu ciągłym zostawiam 20-25% zapasu, zamiast pracować na granicy możliwości.
- W instalacjach mieszkaniowych 1,5 mm² najczęściej widzę obwody oświetleniowe, sterujące i pomocnicze, a nie gniazda z dużym poborem mocy.
Jak przeliczyć ampery na waty w przewodzie 3x1,5 mm²
3x1,5 mm² oznacza trzy żyły o przekroju 1,5 mm² każda. W typowym obwodzie jednofazowym jedna żyła prowadzi fazę, druga neutralny, a trzecia ochronę. Warto też pamiętać, że 1,5 mm² to pole przekroju żyły, a nie jej średnica. Dla uproszczenia zakładam tu miedź, bo właśnie taki przewód dominuje w instalacjach domowych.
Ja nie lubię zaczynać od pytania „ile watów”, bo przewód „widzi” przede wszystkim prąd. Waty są tylko wygodnym przeliczeniem dla użytkownika. Przy napięciu 230 V można użyć prostego wzoru P = U × I. Dla czysto rezystancyjnych odbiorników, takich jak grzałka czy czajnik, to bardzo dobre przybliżenie. Przy silnikach i zasilaczach trzeba już uwzględnić także charakter obciążenia, czyli między innymi współczynnik mocy.
| Prąd | Moc przy 230 V | Jak to czytam |
|---|---|---|
| 6 A | ok. 1380 W | Lekkie oświetlenie i elektronika |
| 10 A | ok. 2300 W | Bardzo bezpieczny punkt odniesienia dla wielu obwodów |
| 13 A | ok. 2990 W | Górny praktyczny zakres przy korzystnych warunkach |
| 16 A | ok. 3680 W | Granica tabelaryczna dla samego przewodu, nie domyślne ustawienie |
W praktyce nie traktuję tych liczb jak sztywnego „tak albo nie”. Przewód w ścianie chłodzi się gorzej niż przewód ułożony swobodnie, a przy pracy ciągłej margines bezpieczeństwa ma większe znaczenie niż jednorazowa wartość z kalkulatora. Sama matematyka jest więc tylko pierwszym krokiem, nie końcową odpowiedzią.
Od czego zależy, czy ten zakres jest bezpieczny

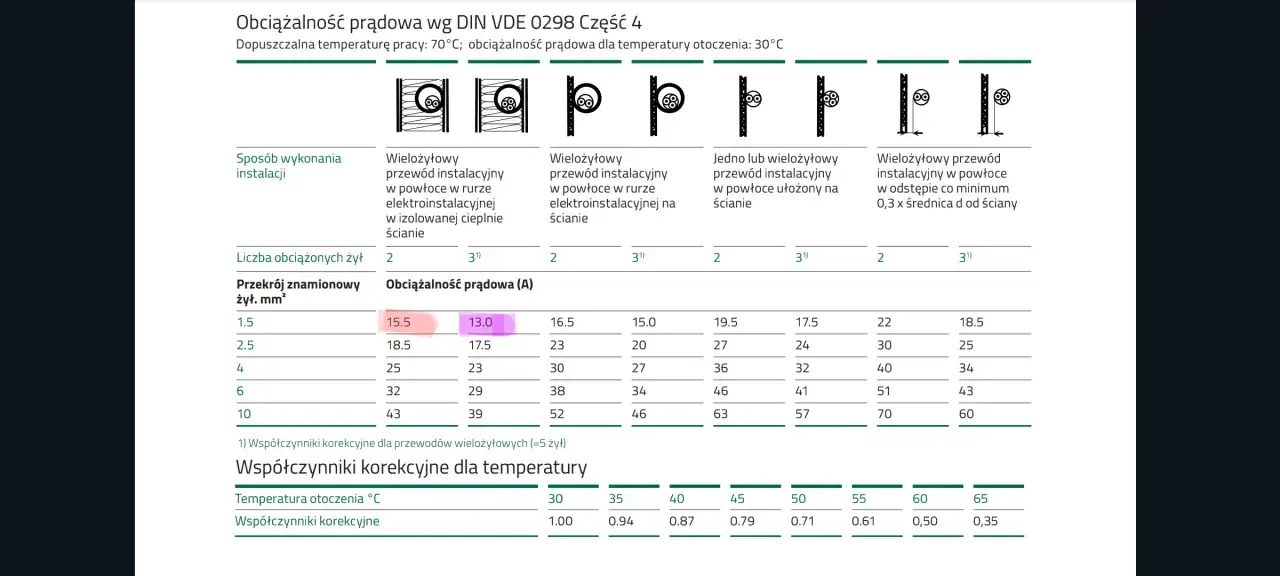

W instalacji elektrycznej dwa przewody 3x1,5 mm² mogą zachowywać się zupełnie inaczej, choć na papierze wyglądają identycznie. W tabelach obciążalności opartych na PN-HD 60364-5-52 ten sam przekrój ma różne dopuszczalne prądy zależnie od sposobu ułożenia i warunków otoczenia. To właśnie dlatego w praktyce nie patrzę wyłącznie na przekrój.
| Czynnik | Co się zmienia | Dlaczego to ważne |
|---|---|---|
| Sposób ułożenia | Przewód w ścianie, peszlu lub wiązce oddaje ciepło gorzej niż przewód ułożony swobodnie | Obciążalność spada, choć przekrój zostaje ten sam |
| Temperatura otoczenia | Im cieplej, tym trudniej odprowadzić ciepło | Wysoka temperatura obniża dopuszczalny prąd długotrwały |
| Wiązka kabli | Kilka przewodów obok siebie nagrzewa się nawzajem | Trzeba liczyć się z korektą obciążalności |
| Długość trasy | Rośnie spadek napięcia i straty energii | Na długich odcinkach rozsądniej bywa zwiększyć przekrój |
| Czas pracy | 15 minut obciążenia to co innego niż 8 godzin bez przerwy | Obciążenie ciągłe wymaga większego zapasu |
Jeśli miałbym wskazać jeden błąd początkujących, to jest nim właśnie ignorowanie warunków chłodzenia. Przewód może „wytrzymać” chwilowy wzrost poboru mocy, ale instalacja projektowana pod długą pracę powinna mieć zapas, a nie balansować na granicy. Dlatego dopiero po tych warunkach ma sens sprawdzenie, gdzie taki przewód naprawdę się sprawdza.
Gdzie 3x1,5 mm² sprawdza się dobrze, a gdzie już nie
W domu taki przewód lubię przede wszystkim tam, gdzie obciążenie jest umiarkowane i przewidywalne: oświetlenie, sterowanie, elektronika, monitoring, drobna automatyka czy część obwodów pomocniczych przy instalacji fotowoltaicznej. To ma sens wtedy, gdy nie planujesz długotrwałego poboru blisko granicy. Właśnie dlatego 3x1,5 mm² często trafia do obwodów oświetleniowych, ale rzadziej do gniazd z dużym obciążeniem.
| Zastosowanie | Ocena | Dlaczego |
|---|---|---|
| Oświetlenie LED, sterowniki, czujniki | Tak | Mały pobór i zwykle krótki czas pełnego obciążenia |
| Router, TV, ładowarki, monitoring | Tak | Obciążenie jest niskie i stabilne |
| Czajnik, grzejnik, farelka | Ostrożnie | Moc bywa wysoka i łatwo dojść do granicy 10-13 A |
| Piekarnik, zmywarka, pralka, indukcja | Zwykle nie | To odbiorniki, dla których częściej projektuje się osobny obwód i większy przekrój |
Czajnik 2000 W pobiera około 8,7 A, grzejnik 2500 W około 10,9 A, a urządzenie 3000 W już około 13 A. Na papierze to nadal może się mieścić, ale przy pracy ciągłej nie lubię tak małego marginesu. Przy większych odbiornikach kuchennych i grzewczych częściej wybieram 3x2,5 mm², bo daje po prostu spokojniejszą pracę całego obwodu.
Jeśli obwód już istnieje, następnym krokiem jest dobranie zabezpieczenia, a nie tylko liczenie mocy. I właśnie tu najłatwiej odróżnić dobry projekt od rozwiązania „jakoś to będzie”.
Jak dobrać zabezpieczenie do takiego obwodu
Tu najważniejsze rozróżnienie jest proste: wyłącznik nadprądowy chroni przewód przed przeciążeniem i zwarciem, a wyłącznik różnicowoprądowy chroni przede wszystkim przed skutkami upływu prądu do ziemi. To nie są zamienniki, tylko dwa różne poziomy ochrony.
W praktyce domowej przy przewodzie 3x1,5 mm² najczęściej spotykam zabezpieczenia B10 dla obwodów oświetleniowych. Charakterystyka B oznacza standardową reakcję na typowe obciążenia domowe. W niektórych układach można spotkać także B13, ale to już zależy od sposobu ułożenia, długości trasy i pełnych obliczeń. B16 bywa wartością spotykaną w tabelach dla samego przewodu, ale nie traktuję jej jako automatycznego wyboru dla każdego obwodu 3x1,5 mm².
- B10 - najczęściej sensowny wybór dla oświetlenia i lekkich obwodów.
- B13 - możliwy tylko wtedy, gdy warunki montażowe i obliczenia na to pozwalają.
- B16 - nie jako standard „z automatu”, tylko po realnej weryfikacji całego obwodu.
Jeżeli urządzenie ma duży prąd rozruchowy, na przykład silnik, pompa albo lodówka, sama moc znamionowa z tabliczki nie mówi wszystkiego. W takich sytuacjach liczy się też zachowanie przy starcie, a nie tylko średni pobór energii. Dlatego nigdy nie dobieram zabezpieczenia wyłącznie po jednym parametrze.
Gdy te zasady są już jasne, łatwo wskazać błędy, które najczęściej prowadzą do przegrzewania albo niepotrzebnego przewymiarowania.
Najczęstsze błędy przy ocenie obciążenia
- Mylenie mocy z prądem. 2000 W nie oznacza automatycznie, że każdy przewód to bezpiecznie zniesie, zwłaszcza przy długiej pracy i słabym chłodzeniu.
- Liczenie tylko jednego urządzenia. Na jednym obwodzie często działają też inne odbiorniki, choć łatwo o tym zapomnieć.
- Pomijanie długości przewodu. Im dłuższa trasa, tym większe straty i większy spadek napięcia.
- Ignorowanie wiązek i peszli. Kilka nagrzanych przewodów obok siebie oddaje ciepło znacznie gorzej niż pojedynczy kabel.
- Opieranie się wyłącznie na bezpieczniku. Zabezpieczenie ma chronić przewód, ale nie zastępuje poprawnego doboru przekroju.
- Zakładanie, że „krótko może być wszystko”. Nawet krótka praca przy wysokim poborze potrafi ujawnić słabe połączenia albo zbyt mały zapas.
W praktyce bardzo często widzę jeszcze jeden problem: zwinięty przedłużacz albo prowizoryczny obwód, który działa, dopóki nie zacznie się grzać. To właśnie taki przypadek pokazuje, że obciążalność przewodu to nie teoria z katalogu, tylko kwestia temperatury, czasu i sposobu montażu. Na końcu zostaje więc prosta zasada wyboru, która oszczędza czas i pieniądze.
Co zapamiętać, zanim zamkniesz temat przewodu 3x1,5 mm²
Jeśli miałbym zamknąć ten temat jedną praktyczną zasadą, powiedziałbym tak: 3x1,5 mm² nadaje się do wielu domowych obwodów, ale nie jest przewodem do wszystkiego. Najlepiej sprawdza się tam, gdzie obciążenie jest małe lub umiarkowane, a praca nie trwa bez przerwy na granicy możliwości.
- Do oświetlenia i lekkiej automatyki to zwykle bardzo rozsądny wybór.
- Do gniazd z większym poborem mocy częściej wybieram 3x2,5 mm².
- Przy długich trasach i odbiornikach grzewczych nie oszczędzam na przekroju.
- Jeśli masz wątpliwości, sprawdzam nie tylko waty, ale też ampery, długość odcinka i sposób ułożenia.
- W instalacjach pomocniczych przy fotowoltaice i sterowaniu 3x1,5 mm² bywa wystarczające, ale nie zastępuje przewodu dobranego do głównego toru zasilania.
Właśnie tak najbezpieczniej odpowiadam na pytanie o moc: najpierw prąd, potem warunki, na końcu dopiero waty. Przy domowej instalacji to prostsze, niż wygląda, i zwykle pozwala uniknąć zarówno przewymiarowania, jak i przegrzewania przewodu.
