Wybór bednarki do uziomu fundamentowego nie sprowadza się do jednego wymiaru z katalogu. Ja zwykle najpierw sprawdzam, czy element będzie całkowicie zatopiony w betonie, czy jednak pojawi się w strefie gruntu, wilgoci albo przejścia przez fundament, bo to właśnie tam zaczynają się problemy z korozją i ciągłością połączeń. W tym tekście pokazuję, jaka bednarka do uziomu fundamentowego ma sens w praktyce, kiedy wystarczy stal czarna, kiedy lepiej postawić na nierdzewną oraz jak nie popełnić błędów przy montażu.
Najpierw patrz na strefę pracy materiału, dopiero potem na przekrój
- Do uziomu całkowicie zatopionego w betonie najczęściej wystarcza bednarka 30x4 mm ze stali czarnej.
- Jeśli odcinek ma kontakt z gruntem, wilgocią albo wychodzi poza fundament, lepiej wybrać stal nierdzewną V4A lub inny materiał o wyższej odporności korozyjnej.
- W fundamentach liczy się nie tylko sam materiał, ale też zamknięty obwód, trwałe połączenia i właściwe wyprowadzenie do głównej szyny wyrównawczej.
- Przy budynku z fotowoltaiką i ochroną odgromową warto planować uziemienie od początku, bo po związaniu betonu poprawki są bardzo trudne.
- Najczęstszy błąd to oszczędność na odcinku, którego później nie da się już łatwo wymienić.
Najkrótsza odpowiedź, jeśli chcesz wybrać od razu
Jeśli mam wskazać jedną prostą odpowiedź, to do klasycznego uziomu fundamentowego w ławie albo płycie, całkowicie zalanego betonem, najczęściej wybieram bednarkę 30x4 mm ze stali czarnej. Beton tworzy dla niej korzystną otulinę ochronną, więc taki materiał działa dobrze i jest rozsądny cenowo. Gdy jednak choć jeden odcinek ma wyjść poza beton lub pracować bliżej gruntu, ja od razu myślę o stali nierdzewnej V4A albo innym materiale o wyższej odporności korozyjnej.
To właśnie dlatego nie patrzę na samą nazwę produktu, tylko na miejsce jego pracy w całym układzie uziemiającym. Od tego zależy, czy wybór będzie naprawdę trwały, czy tylko pozornie tani.
Kiedy stal czarna wystarczy, a kiedy lepiej wybrać nierdzewną
Najwięcej zamieszania bierze się stąd, że ludzie wrzucają do jednego worka uziom fundamentowy, otokowy i przewody wyprowadzone z fundamentu. Tymczasem każdy z tych elementów pracuje w innych warunkach, a materiał powinien być dobrany właśnie do tej strefy.
| Materiał | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Stal czarna 30x4 | Odcinek całkowicie zatopiony w betonie, bez wyjścia do gruntu | Niski koszt, dobra przewodność, łatwa obróbka i spawanie | Nie lubi kontaktu z gruntem i strefą przejściową |
| Stal ocynkowana ogniowo 30x4 | Elementy pomocnicze i część rozwiązań zewnętrznych zgodnie z projektem | Lepsza odporność niż stal czarna i nadal rozsądna cena | Powłoka nie rozwiązuje wszystkiego, przy stałej wilgoci zużywa się szybciej |
| Stal nierdzewna V4A 30x3,5 lub 30x4 | Strefy przejściowe, agresywny grunt, odcinki narażone na wilgoć i dylatacje | Najwyższa trwałość i większy spokój na lata | Wyraźnie wyższy koszt zakupu i montażu |
| Stal pomiedziowana | Rozwiązania, w których potrzebna jest lepsza odporność niż przy ocynku | Dobra przewodność i lepsza odporność korozyjna niż stal ocynkowana | Trzeba pilnować zgodności całego systemu i jakości powłoki |
W praktyce moja zasada jest prosta: im bliżej gruntu i wilgoci, tym większy sens ma materiał odporniejszy korozyjnie. Do odcinka całkowicie schowanego w betonie nie przepłacam za nierdzewkę tylko po to, by poprawić statystykę na papierze, ale przy wyprowadzeniach, przejściach i uziomach otokowych oszczędzałbym bardzo ostrożnie. Gdy strefa pracy jest już jasna, można zejść poziom niżej i dobrać przekrój oraz grubość.
Jakie wymiary i parametry mają sens w praktyce
Najczęściej spotykany wariant to 30x4 mm i to nie jest przypadek. Taki wymiar daje dobrą powierzchnię przewodzącą, jest wygodny montażowo i łatwo go połączyć z resztą instalacji. W wersji nierdzewnej bardzo popularna jest także bednarka 30x3,5 mm, która ma zbliżone zastosowanie i w praktyce dobrze sprawdza się w uziemieniach fundamentowych oraz otokowych.
- 30x4 mm to praktyczny standard dla stali czarnej; przy tej geometrii metr waży około 0,96 kg.
- 30x3,5 mm to częsty wybór przy stali nierdzewnej; waga metra to zwykle około 0,82 kg.
- Grubość i szerokość mają znaczenie nie tylko dla przewodności, ale też dla wytrzymałości mechanicznej przy montażu i łączeniu.
- Ciągłość obwodu jest ważniejsza niż kosmetyczna różnica 0,5 mm w wymiarze, bo przerwany uziom traci sens.
Ja nie schodzę niżej tylko po to, żeby zaoszczędzić kilka złotych na metrze. W uziomie fundamentowym poprawka po zalaniu betonu kosztuje nieporównywalnie więcej niż lepszy materiał kupiony od razu. Sam przekrój nie wystarczy jednak, jeśli uziom zostanie poprowadzony bez ciągłości, więc dalej przechodzę do montażu.
Jak poprowadzić uziom, żeby nie stracił ciągłości

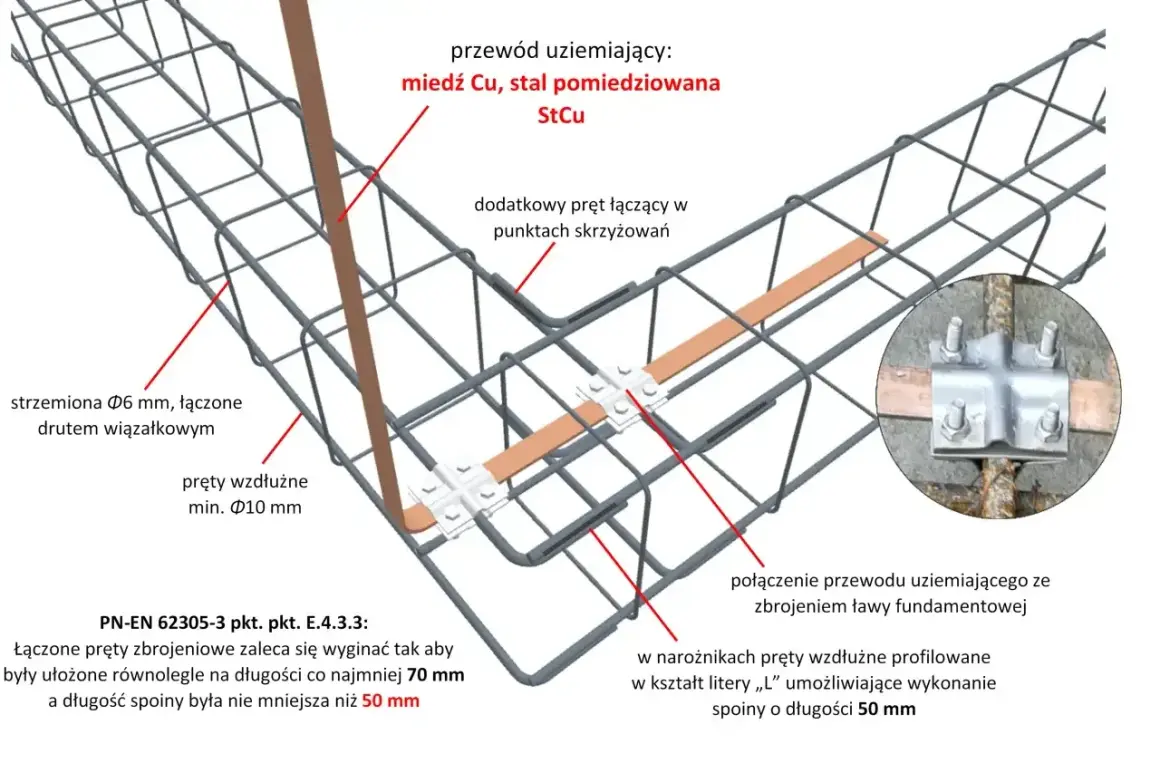

W poprawnie zaprojektowanym fundamencie bednarka tworzy zamknięty obwód prowadzony po zewnętrznej krawędzi fundamentu. Ja traktuję to jako fundament całego układu ochronnego, bo później podpinają się do niego połączenia wyrównawcze, główna szyna wyrównawcza, a często również ochrona odgromowa i instalacja fotowoltaiczna. Element powinien być zatopiony w betonie z odpowiednią otuliną, zwykle rzędu kilku centymetrów, tak aby nie pracował bezpośrednio w gruncie.
- Przed zalaniem sprawdzam, czy obwód jest zamknięty, a nie urwany na jednym z narożników.
- Wyprowadzenia do głównej szyny wyrównawczej planuję z wyprzedzeniem, bo późniejsze dorabianie po związaniu betonu jest kłopotliwe.
- Połączenia wykonuję trwale, a nie tymczasowo, bo uziom ma działać przez lata, nie do odbioru budowy.
- Przy dylatacjach stosuję rozwiązanie kompensacyjne, a nie przypadkowe obejście przewodem, które może pęknąć przy pracy konstrukcji.
- Jeśli fundament jest dzielony na kilka sekcji, ciągłość trzeba przewidzieć na etapie projektu, a nie ratować na placu budowy.
Przez dylatację nie przeprowadza się uziomu „byle jak”. W rozległych fundamentach, gdzie konstrukcja pracuje w sekcjach, potrzebny jest element kompensacyjny albo przemyślane połączenie zaprojektowane tak, by nie zerwać ciągłości całego układu. To detal, który bardzo szybko odróżnia dobrą realizację od tej „na szybko”.
Po montażu najłatwiej wyłapuje się błędy, które wcześniej wyglądają niewinnie, a właśnie o takich potknięciach piszę dalej.
Najczęstsze błędy, które wychodzą dopiero przy pomiarze
Wielu problemów można uniknąć, jeśli na etapie wyboru materiału patrzy się nie tylko na cenę, ale też na środowisko pracy i sposób połączenia. Najgorsze jest to, że część błędów ujawnia się dopiero podczas pomiarów albo po pierwszym sezonie wilgotnej pogody.
- Dobór ocynkowanej bednarki do odcinka wychodzącego z fundamentu prowadzi do szybszej korozji w strefie przejściowej.
- Brak zamkniętego obwodu osłabia skuteczność uziomu i utrudnia uzyskanie stabilnych wyników.
- Łączenie różnych materiałów bez kontroli zgodności może przyspieszyć korozję galwaniczną.
- Odkładanie decyzji na koniec budowy zwykle kończy się prowizorką, a ta w uziemieniu jest szczególnie droga w naprawie.
- Zakładanie, że samo zbrojenie załatwi wszystko bywa złudne, bo ciągłość elektryczna zbrojenia nie zawsze jest oczywista.
Ja zawsze wolę mieć dokumentację zdjęciową przed zalaniem betonu i pewność, że połączenia są trwałe, niż liczyć na to, że „jakoś to będzie”. Takie podejście oszczędza później i czas, i nerwy, a przy uziemieńiach nie ma drugiej szansy na łatwą poprawkę. Żeby nie kupić materiału dwa razy, dobrze jest od razu spojrzeć na koszt w relacji do konkretnego domu i instalacji PV.
Ile to kosztuje i gdzie nie warto oszczędzać
Ceny różnią się zależnie od hurtowni, formy sprzedaży i gatunku stali, ale kierunek jest bardzo czytelny. Bednarka ocynkowana 30x4 często pojawia się w okolicach około 13 zł netto za kilogram, co przy masie bliskiej 0,96 kg na metr daje mniej więcej 12-16 zł netto za metr. Z kolei nierdzewna V4A 30x3,5 lub 30x4 potrafi kosztować kilka razy więcej, a w ofertach rynkowych widać stawki rzędu około 34 zł brutto za kilogram i wyżej.
To oznacza, że przy nierdzewce pojedynczy metr może kosztować już wyraźnie więcej niż przy stali czarnej, zwłaszcza gdy doliczysz łączniki, wyprowadzenia i robociznę. Mimo to w całym budżecie domu różnica zwykle nadal jest niewielka w porównaniu z kosztem naprawy uziomu po związaniu betonu. Ja w praktyce nie oszczędzam na odcinku, którego później nie da się wymienić bez kucia fundamentu.
Przy domu z fotowoltaiką i ochroną odgromową ten argument jest jeszcze mocniejszy. Dobre uziemienie wspiera działanie ograniczników przepięć, pomaga w wyrównaniu potencjałów i zmniejsza ryzyko problemów z elektroniką, która jest dziś w domu po prostu droga.
Mając to na uwadze, najbezpieczniej odnieść wybór do kilku typowych scenariuszy budowlanych.
Co wybrałbym w trzech typowych scenariuszach domu
Gdybym miał doradzić bez wchodzenia w egzotyczne przypadki, patrzyłbym tak:
- Dom jednorodzinny na ławach, bez izolacji obwodowej - najczęściej wystarczy bednarka 30x4 mm ze stali czarnej, zamknięta w pierścień i poprawnie wyprowadzona do GSW.
- Dom z płytą fundamentową, izolacją przeciwwodną albo wyjściem przez fundament - w strefach przejściowych i narażonych na grunt lepiej od razu zastosować stal nierdzewną V4A.
- Dom z fotowoltaiką, ogranicznikami przepięć i ochroną odgromową - tu oszczędzam na wielu rzeczach, ale nie na uziemieniu; planuję odporniejsze odcinki i porządne połączenia wyrównawcze.
Jeśli grunt jest agresywny, wilgotny albo budynek ma rozbudowaną instalację elektryczną, skłaniam się jeszcze bardziej ku materiałowi odpornemu na korozję. Najuczciwsza zasada jest jednak bardzo prosta: wybieraj bednarkę pod warunki pracy, a nie pod samą cenę metra, bo w uziomie fundamentowym najdroższe są poprawki, nie płaskownik.
