Łączenie bednarki z przewodem odgromowym to detal, który w praktyce decyduje o ciągłości całej instalacji uziemiającej i o tym, czy prąd piorunowy ma bezpieczną drogę do ziemi. W tym artykule pokazuję, jak dobrać metodę połączenia, jakie materiały mają sens w polskich warunkach, jak zabezpieczyć styk przed korozją i jakie błędy najczęściej wychodzą dopiero po czasie. Dorzucam też kontekst dla dachów z fotowoltaiką, bo tam takie połączenia mają dziś szczególne znaczenie.
Najważniejsze decyzje przy takim połączeniu sprowadzają się do miejsca montażu, zgodności materiałów i odporności na korozję
- W gruncie i w betonie liczą się przede wszystkim ciągłość, niska impedancja i trwałość połączenia.
- Spawanie daje bardzo pewny styk, ale wymaga kwalifikacji i późniejszego zabezpieczenia antykorozyjnego.
- Zaciski są wygodne montażowo, jeśli są dobrane do przekroju, materiału i środowiska pracy.
- W uziomach fundamentowych i otokowych punktem startu są zwykle minimum 30 x 3,5 mm dla płaskownika i 10 mm dla drutu okrągłego.
- Na dachu z PV połączenia wyrównawcze trzeba prowadzić krótko, logicznie i z myślą o prądach udarowych.
Co dokładnie łączysz i dlaczego to ma znaczenie
Bednarka to po prostu płaskownik używany jako element uziemiający lub odprowadzający, a przewód w tym układzie najczęściej jest przewodem okrągłym albo przewodem wyrównawczym prowadzącym do głównej szyny uziemiającej. W praktyce chodzi o to, żeby zewnętrzna ochrona odgromowa, uziom i wszystkie metalowe części instalacji tworzyły jeden spójny układ o możliwie małej impedancji.
Ja zawsze zaczynam od prostego pytania: czy to połączenie ma tylko przewodzić prąd, czy ma też przetrwać udar piorunowy, wilgoć, wibracje i lata pracy w gruncie albo na dachu. Od odpowiedzi zależy niemal wszystko: rodzaj zacisku, materiał, sposób zabezpieczenia i to, czy połączenie trzeba będzie później rozebrać do pomiaru. Jeśli połączenie ma działać w instalacji odgromowej, nie wystarczy „żeby się trzymało” - musi być elektrycznie pewne i odporne mechanicznie.
To samo dotyczy połączeń wyrównawczych. Ich zadaniem jest ograniczenie różnic potencjałów między metalowymi elementami budynku, konstrukcją, instalacją PV, obróbkami blacharskimi czy rurami. Właśnie dlatego w dobrze zaprojektowanym układzie nie patrzę na pojedynczy styk, tylko na całą drogę prądu. To prowadzi od razu do wyboru konkretnej metody połączenia.
Jakie rozwiązanie wybrać w praktyce
Nie ma jednego łącznika, który byłby dobry do wszystkiego. Innego podejścia wymaga połączenie w gruncie, innego styk dostępny do kontroli na elewacji, a jeszcze innego wejście w konstrukcję stalową albo zbrojenie fundamentu. W katalogach producentów osprzętu, takich jak DEHN i OBO, wyraźnie widać ten podział: osobne rozwiązania do połączeń krzyżowych, osobne do stali, blach i zbrojenia, a jeszcze inne do miejsc, w których liczy się możliwość pomiaru.
| Metoda | Kiedy ją wybieram | Zalety | Na co uważać |
|---|---|---|---|
| Spawanie | Gdy połączenie ma być stałe, szczególnie w uziomach i w miejscach ukrytych | Bardzo dobra ciągłość elektryczna i wysoka odporność mechaniczna | Wymaga kwalifikacji i późniejszego zabezpieczenia antykorozyjnego |
| Zacisk śrubowy lub krzyżowy | Gdy połączenie ma być dostępne do kontroli, pomiaru lub serwisu | Szybki montaż, łatwa kontrola, możliwość demontażu | Trzeba dobrać go do przekroju i materiału, pilnować docisku i jakości styku |
| Łącznik bimetaliczny lub z płytką pośrednią | Gdy łączę różne metale, na przykład miedź ze stalą ocynkowaną albo aluminium | Ogranicza korozję stykową i poprawia trwałość układu | Bez elementu pośredniego połączenie może szybko stracić jakość |
| Zacisk do zbrojenia lub element sprężynowy | Przy uziomie fundamentowym i włączeniu zbrojenia do wyrównania potencjałów | Szybki montaż, dobre rozwiązanie do betonu i prac etapowych | Musi być przeznaczony do danego przekroju i warunków pracy |

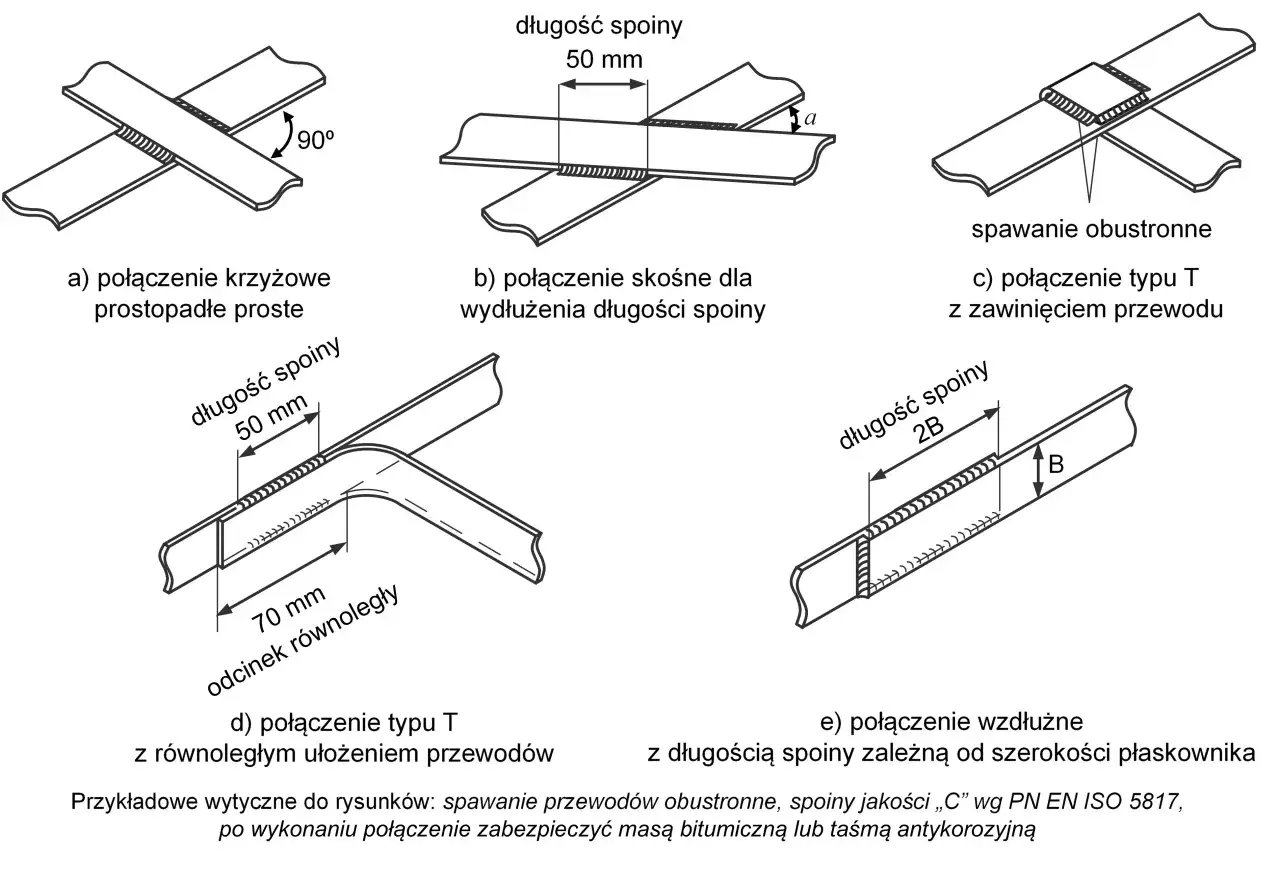

Jeśli połączenie ma znaleźć się w ziemi, wybieram rozwiązanie przewidziane do pracy pod ziemią, a nie pierwszy lepszy zacisk z magazynu. W takich miejscach spawanie wypada najlepiej pod względem trwałości, ale tylko wtedy, gdy jest wykonane poprawnie, a miejsce spoiny zostaje zabezpieczone. W praktyce przyjmuje się też, że spoina powinna mieć długość co najmniej 50 mm. To nie jest detal „na papierze”, tylko realny warunek dobrej ciągłości.
Gdy mam do czynienia z konstrukcją stalową, blachą albo zbrojeniem, dobieram łącznik tak, żeby prąd udarowy miał możliwie prostą drogę i dużą powierzchnię kontaktu. W przypadku dwóch różnych metali nie liczę na przypadek - tu albo działa dobrze dobrany element pośredni, albo po czasie pojawia się korozja stykowa i problem wraca przy pierwszym przeglądzie. Następny krok to już nie teoria, tylko montaż.
Jak wykonać połączenie bez skrótów
Ja zwykle nie zaczynam od klucza albo spawarki, tylko od sprawdzenia, gdzie dokładnie pracuje połączenie: w gruncie, w betonie, na dachu czy przy GSU. To ważne, bo osprzęt, sposób przygotowania powierzchni i późniejsze zabezpieczenie wyglądają inaczej w każdej z tych sytuacji.
- Sprawdzam materiał i środowisko pracy. Jeśli połączenie jest w gruncie, priorytetem jest odporność korozyjna. Jeśli jest na dachu, ważniejsze stają się dostęp do kontroli i odporność na drgania oraz rozszerzalność termiczną.
- Dobieram osprzęt do przekroju. Nie traktuję wszystkich zacisków jako zamiennych. Inny łącznik bierze przewód okrągły, inny płaskownik, a jeszcze inny zbrojenie lub stalową konstrukcję.
- Przygotowuję powierzchnie styku. Czyszczę je tak, żeby połączenie miało realny kontakt elektryczny. Przy zacisku nie niszczę bez potrzeby warstwy ochronnej, jeśli producent przewidział montaż bez ingerencji w powłokę.
- Wykonuję połączenie i kontroluję docisk. Przy śrubach pilnuję momentu dokręcenia zgodnego z osprzętem. Przy spawaniu sprawdzam ciągłość i jakość spoiny, a nie tylko to, czy „złapała”.
- Zabezpieczam styk przed korozją. W gruncie owijam połączenie taśmą antykorozyjną lub stosuję rozwiązanie przewidziane do pracy pod ziemią. To jeden z tych kroków, których nie widać, ale które robią różnicę po kilku latach.
- Zostawiam dostęp do pomiaru. Jeżeli połączenie ma być sprawdzane, nie chowam go bezmyślnie pod warstwą wykończeniową. W instalacji odgromowej kontrola jest częścią projektu, nie dodatkiem na końcu.

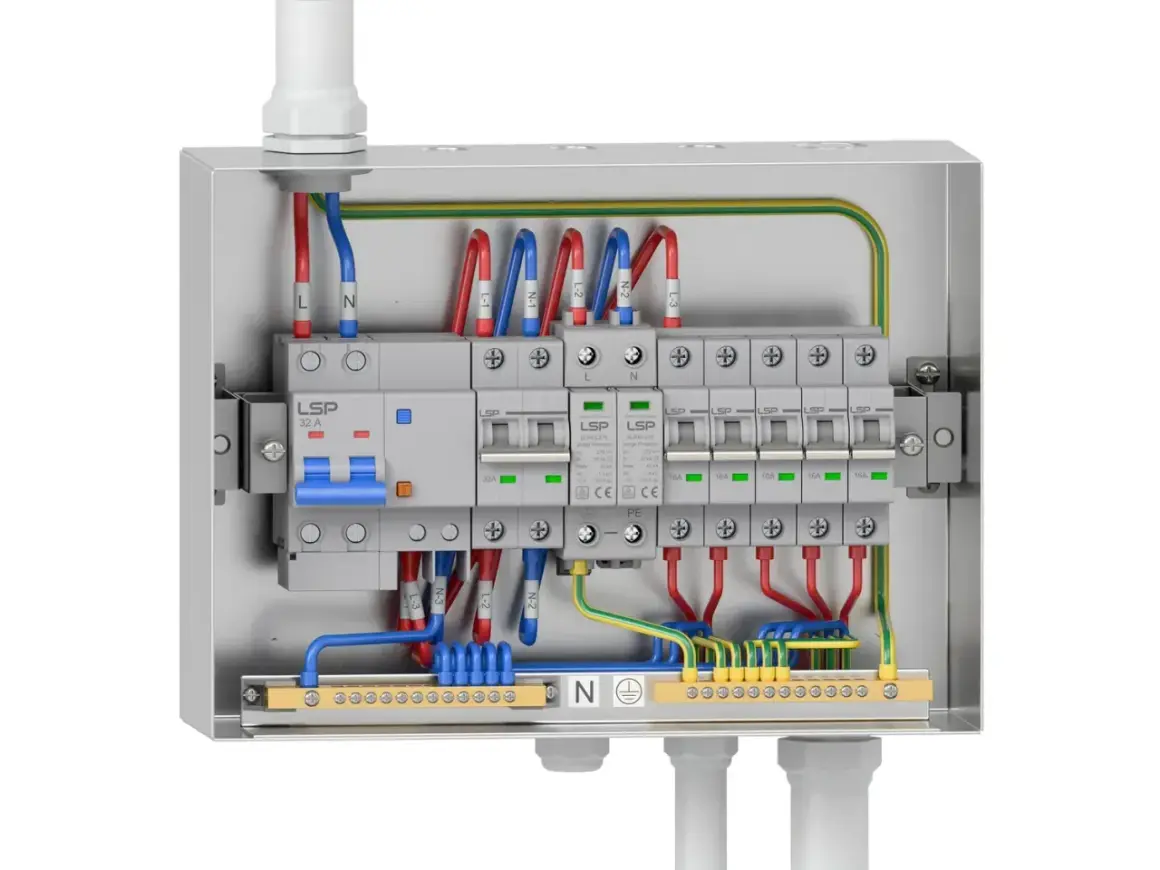

Jeżeli łączę bednarkę z przewodem wyrównawczym przy GSU albo GSW, prowadzę trasę możliwie najkrótszą i bez zbędnych pętli. Nie robię ostrych załamań tam, gdzie da się ich uniknąć, bo każdy dodatkowy łuk to gorsza geometria dla prądu udarowego. To samo podejście przydaje się później przy doborze materiału i przekroju.
Jakie materiały i przekroje przyjmuję jako bezpieczny punkt startu
W praktyce najwięcej problemów nie robi sam zacisk, tylko zły dobór materiału. W gruncie i w fundamentach stawiam na odporność korozyjną, a nie na przypadkową dostępność w hurtowni. W materiałach systemowych DEHN i OBO widać tę samą logikę: połączenia w ziemi trzeba chronić antykorozyjnie, a w uziomach fundamentowych i otokowych liczy się odpowiedni przekrój oraz właściwy materiał przewodzący.
| Element | Punkt startu, który zwykle przyjmuję | Dlaczego |
|---|---|---|
| Przewód okrągły | Minimum 10 mm | To rozsądna baza dla połączeń w uziomach fundamentowych i układach wyrównawczych |
| Płaskownik | Minimum 30 x 3,5 mm | Sprawdza się jako bednarka w fundamentach i w wielu połączeniach odgromowych |
| Uziom otokowy w gruncie | Stal nierdzewna V4A 1.4404/1.4571 lub miedź | Odporność na korozję jest tu ważniejsza niż wygoda montażu |
| Połączenie spawane | Spoina o długości co najmniej 50 mm | Daje bardzo pewne przejście prądu, ale wymaga fachowego wykonania |
| Połączenie z zbrojeniem | Połączenia wykonywane gęsto, typowo co 2 m | Żeby konstrukcja fundamentu rzeczywiście pracowała jak system wyrównania potencjałów |
Nie opieram uziomu otokowego na zwykłej stali ocynkowanej, jeśli ma on pracować latami w gruncie. To nie jest miejsce na oszczędność kilku złotych na metrze, bo później płaci się za poprawki, odkopywanie i pomiary kontrolne. Gdy przychodzi do styków w ziemi, ważniejsze od wyglądu jest to, czy połączenie przetrwa wilgoć, różne potencjały i naturalne ruchy gruntu.
Przy zbrojeniu fundamentu zwracam uwagę także na to, żeby połączenia nie były rozrzucone przypadkowo. Zbrojenie ma tworzyć realną siatkę wyrównania potencjałów, a nie tylko kilka punktów kontaktowych „dla świętego spokoju”. Stąd już prosta droga do najczęstszych błędów, które najłatwiej wychwycić właśnie na etapie projektu.
Najczęstsze błędy, które później wychodzą w pomiarach
- Łączenie różnych metali bez elementu pośredniego. Miedź, stal ocynkowana i aluminium nie zawsze mogą pracować razem bez ryzyka korozji stykowej.
- Zbyt mała powierzchnia styku. W instalacji odgromowej nie chodzi o to, żeby „się trzymało”, tylko żeby prąd miał pewną drogę przejścia.
- Brak zabezpieczenia połączenia w gruncie. Goły styk pod ziemią szybko traci jakość, nawet jeśli na początku wygląda poprawnie.
- Użycie przypadkowego zacisku do wszystkiego. Jeden model nie zastąpi łącznika do zbrojenia, zacisku do stali i elementu do pracy w gruncie.
- Zbyt długa, poskręcana trasa do GSU lub GSW. Każda niepotrzebna pętla pogarsza zachowanie układu przy udarze.
- Brak punktu kontrolnego. Jeżeli nie da się sprawdzić połączenia, to później trudno mówić o rzetelnym odbiorze.
Ja nie ufam połączeniu, którego nie da się opisać, odtworzyć i zmierzyć. Właśnie dlatego już na tym etapie patrzę szerzej niż tylko na sam styk dwóch elementów. Na dachach z fotowoltaiką to podejście staje się jeszcze ważniejsze, bo w grę wchodzi cała metalowa siatka instalacji.
Jak podejść do dachów z fotowoltaiką i metalowych elementów
W instalacjach PV połączenie bednarki z przewodem odgromowym nie jest pojedynczym zadaniem, tylko częścią większego układu: konstrukcji modułów, tras DC i AC, falownika, lokalnych szyn wyrównawczych i głównej szyny wyrównawczej. Jeśli dach ma zewnętrzną ochronę odgromową, trzeba pilnować odstępów izolacyjnych albo świadomie połączyć metalowe elementy tak, by prąd udarowy miał bezpieczną drogę.
Jeśli nie da się zachować odstępu izolacyjnego, nie improwizuję. W takich sytuacjach stosuje się rozwiązania przewidziane do przenoszenia prądu piorunowego oraz odpowiednią ochronę przeciwprzepięciową po stronie DC i AC, często w układzie typu 1 albo 1+2. To ważne, bo przy PV nie chodzi tylko o sam panel, ale o całą elektronikę, która za nim stoi.
W wytycznych branżowych dla fotowoltaiki, takich jak opracowania OBO, podkreśla się jeszcze jedną rzecz: przewody wyrównawcze powinny iść równolegle i możliwie blisko przewodów DC. Ja traktuję to jako prostą zasadę porządkową. Krótko, czytelnie, bez zbędnych pętli i bez skrótów przez przypadkowe elementy konstrukcji. Jeśli połączenie ma przenosić energię udarową, samo „przykręcenie” nie wystarcza.
Na dachu z PV zwracam też uwagę na połączenia lokalne. Ramy modułów, szyny montażowe i metalowe elementy pomocnicze nie powinny żyć własnym życiem elektrycznym. Im lepiej wyrównane potencjały, tym mniejsze ryzyko przeskoku, zakłóceń i uszkodzeń elektroniki. To właśnie tutaj dobrze widać, dlaczego poprawne połączenie bednarki z przewodem nie jest detalem, tylko częścią bezpieczeństwa całego domu albo firmy.
Zanim połączenie zniknie pod tynkiem, ziemią albo pokryciem
Przed zakryciem sprawdzam trzy rzeczy: czy osprzęt jest dobrany do materiału, czy połączenie ma realną ochronę przed korozją i czy da się je jeszcze skontrolować po montażu. Dopiero potem akceptuję zasypanie, zamknięcie bruzdy albo ułożenie warstw wykończeniowych. To samo robię przy dachach z PV, gdzie dokumentacja zdjęciowa i oznaczenie punktów przyłączeniowych potrafią oszczędzić sporo czasu przy późniejszym serwisie.
- Jeśli połączenie pracuje w gruncie, traktuję ochronę antykorozyjną jako obowiązkową, a nie opcjonalną.
- Jeśli łączę różne metale, sprawdzam, czy mam właściwy element pośredni lub zacisk bimetaliczny.
- Jeśli połączenie będzie mierzone, zostawiam do niego dostęp lub przewiduję złącze kontrolne.
- Jeśli układ dotyczy PV, sprawdzam jeszcze trasę przewodów DC, lokalne połączenia wyrównawcze i ochronę przeciwprzepięciową.
Jeśli mam zostawić jedną zasadę, to tę: najpierw środowisko pracy, potem materiał, na końcu sam zacisk. W instalacji odgromowej i wyrównawczej to właśnie ten porządek decyduje, czy połączenie będzie działało przez lata, czy tylko wyglądało poprawnie w dniu montażu.
