Stacyjka w samochodzie nie jest tylko zamkiem na klucz. To punkt, w którym spotykają się stałe zasilanie, zapłon, rozruch i często także obwody akcesoriów, więc jedno błędne podłączenie potrafi unieruchomić auto albo przeciążyć instalację. Poniżej rozkładam na części oznaczenia styków, pokazuję, jak czytać ich logikę i jak przejść od schematu do bezpiecznego podłączenia w praktyce.
Najważniejsze oznaczenia styków stacyjki i ich rola w instalacji
- 30 to stały plus z akumulatora, czyli wejście zasilania stacyjki.
- 15 oznacza plus po zapłonie i zasila obwody aktywne po przekręceniu kluczyka.
- 50 steruje rozruchem i prowadzi sygnał do automatu rozrusznika albo przekaźnika startu.
- X / ACC / R dotyczą akcesoriów i zwykle odciążają instalację w czasie uruchamiania silnika.
- 31 oznacza masę, ale w samej stacyjce występuje tylko w niektórych konstrukcjach.
Jakie oznaczenia znajdziesz na stacyjce samochodowej
W praktyce najczęściej spotykam oznaczenia zgodne z DIN 72552. To ważne, bo numer zacisku mówi więcej niż kolor przewodu: ten sam kabel w różnych autach może być brązowy, czerwony albo czarny, ale rola zacisku pozostaje taka sama. Dlatego przy diagnozie zawsze zaczynam od identyfikacji terminali, a nie od zgadywania po kolorach.
| Zacisk | Znaczenie | Kiedy jest aktywny | Co zwykle zasila |
|---|---|---|---|
| 30 | Stały plus z akumulatora | Cały czas | Wejście zasilające stacyjkę i punkt odniesienia dla całego układu |
| 15 | Plus po zapłonie | Po pozycji ON / zapłon | ECU, cewki, kontrolki, przekaźniki i inne obwody aktywne po kluczyku |
| 50 | Sygnał rozruchu | Tylko w pozycji START | Automat rozrusznika albo przekaźnik startu |
| X | Odciążenie odbiorników | W ON, zwykle odcinany w START | Wybrane obwody komfortu i akcesoria, które nie muszą pracować podczas rozruchu |
| ACC / R / 75 | Akcesoria, radio, zapalniczka | ACC albo ON, zależnie od auta | Radio, multimedia, gniazdo 12 V i podobne odbiorniki |
| 31 | Masa / minus | Stale, jeśli występuje | Punkt odniesienia dla wybranych układów pomocniczych |
Jeśli widzisz inne symbole, nie zakładam od razu błędu. W starszych autach, maszynach roboczych i prostszych wiązkach zamiast ACC pojawia się 75 albo R, a w niektórych dieslach dochodzi 15a. To nadal mieści się w logice tego samego standardu, tylko pokazuje, że producent wybrał własny wariant wykonania. Gdy już wiem, co oznacza każdy zacisk, przechodzę do tego, jak zachowują się poszczególne pozycje kluczyka, bo to właśnie od nich zależy poprawny schemat podłączenia stacyjki.
Jak czytać schemat podłączenia stacyjki
Najprościej czytam stacyjkę od wejścia do wyjść. Ja zaczynam od 30, potem sprawdzam 15, 50 i dopiero na końcu akcesoria, bo taki porządek najmniej sprzyja pomyłkom. W praktyce kluczyk działa jak przełącznik, który w kolejnych pozycjach zamyka inne pary styków.
| Pozycja kluczyka | Co zwykle łączy stacyjka | Praktyczny efekt |
|---|---|---|
| OFF / LOCK | 30 pozostaje zasilaniem wejściowym, wyjścia są rozłączone | Instalacja jest wyłączona albo ograniczona do minimalnych obwodów pamięci |
| ACC | 30 łączy się z ACC / R / czasem X | Działa radio, gniazdo 12 V i inne akcesoria |
| ON / zapłon | 30 zasila 15, często także X | Aktywują się kontrolki, sterowniki, zapłon i przekaźniki |
| START | 30 zasila 50, a X bywa odcięty | Rozrusznik dostaje sygnał startu, a mniej ważne odbiorniki są odciążane |
Właśnie tu najczęściej widać różnicę między prostą stacyjką a bardziej rozbudowaną kostką. W jednych autach pozycja ACC jest wyraźna, w innych jej nie ma i nie ma sensu dorabiać jej na siłę. Czasem stacyjka ma też dodatkową logikę zależną od przekaźnika odciążającego, więc na schemacie warto patrzeć nie tylko na samą kostkę, ale też na to, co dzieje się za bezpiecznikami i przekaźnikami. Kiedy ten układ jest już jasny, można przejść do samego podłączania.

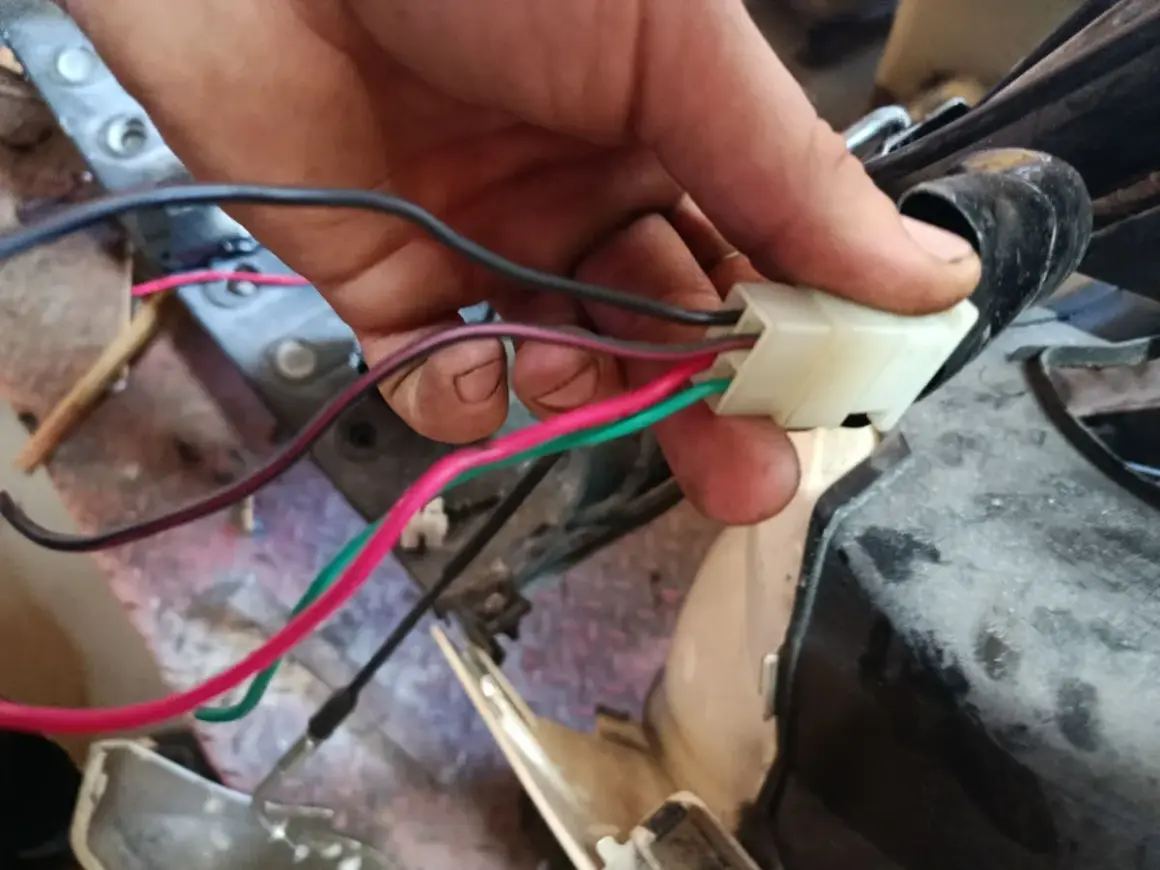

Jak podłączyć stacyjkę w praktyce
Podłączenie robię zawsze po odłączeniu minusa akumulatora. To banalny krok, ale właśnie na nim najłatwiej uniknąć zwarcia, przypadkowego załączenia rozrusznika albo uszkodzenia elektroniki. Dopiero potem identyfikuję przewody miernikiem i porównuję je z oznaczeniami na kostce.
| Obwód | Jak go łączę | Dlaczego tak |
|---|---|---|
| 30 | Przez bezpiecznik i przewód dobrany do obciążenia | To główne zasilanie układu, więc musi być chronione od samego początku |
| 15 | Do rozdziału zasilania po zapłonie | Obsługuje elektronikę, sterowniki i obwody, które mają działać po przekręceniu kluczyka |
| 50 | Jako sygnał sterujący startem, zwykle przez przekaźnik albo automat rozrusznika | Nie przeciążam kostki stacyjki i nie prowadzę przez nią pełnego prądu rozruchu |
| X / ACC | Osobno dla akcesoriów i odbiorników komfortu | Utrzymuję porządek w instalacji i odciążam przewody w czasie uruchamiania silnika |
- Najpierw odnajduję stały plus 30 i sprawdzam, czy jest zabezpieczony właściwym bezpiecznikiem.
- Potem podłączam 15 do obwodów, które mają dostać napięcie po zapłonie.
- Następnie prowadzę 50 do automatu rozrusznika albo przekaźnika startu, a nie bezpośrednio do ciężkiego obciążenia.
- Jeśli stacyjka ma ACC lub X, wydzielam na nim radio, gniazdo 12 V i inne akcesoria.
- Na końcu porządkuję masy, konektory i mocowanie wiązki, bo luźny styk potrafi udawać awarię samej stacyjki.
Jeżeli ktoś pracuje na prostym układzie z trzema wyprowadzeniami, nie dokładam sztucznie dodatkowych funkcji. W takich instalacjach liczą się trzy rzeczy: stałe zasilanie, zapłon i rozruch. Resztę robi już konkretna konstrukcja samochodu, a nie sama kostka. Z takiego rozróżnienia bardzo szybko wychodzą typowe pomyłki, więc następnym krokiem są błędy, które widzę najczęściej.
Najczęstsze błędy przy podłączaniu stacyjki
Największy problem nie polega zwykle na tym, że ktoś nie zna symboli, tylko na tym, że podłącza je „na logikę”, bez sprawdzenia. To właśnie wtedy 30 trafia tam, gdzie powinno być 15, albo 50 zostaje puszczone przewodem, który nie wytrzyma pracy pod obciążeniem. Efekt jest przewidywalny: słaby rozruch, grzanie przewodów albo całkowity brak reakcji po przekręceniu kluczyka.
| Błąd | Co się dzieje | Co sprawdzam |
|---|---|---|
| Zamiana 30 z 15 | Niektóre obwody są zasilane nie tam, gdzie powinny, a auto może pobierać prąd nawet po wyłączeniu zapłonu | Stały plus, bezpieczniki i ciągłość pozycjonowania stacyjki |
| Podanie rozruchu bez przekaźnika | Styki się wypalają, a kostka zaczyna działać coraz gorzej | Obciążenie linii 50 i sposób sterowania rozrusznikiem |
| Pominięcie X / ACC | Akcesoria działają nieprawidłowo albo pozostają aktywne podczas rozruchu | Logikę pozycji ACC i to, które odbiorniki mają być odciążane |
| Zbyt cienki albo źle zaciśnięty przewód | Występują spadki napięcia, grzanie i losowe zaniki zasilania | Przekrój przewodu, konektory i jakość zacisku |
| Wiązka bez zabezpieczenia mechanicznego | Przewód przeciera się przy obudowie albo drga i przerywa kontakt | Przebieg wiązki, opaski i odciążenie przewodów |
Jeśli przewód na 30 albo 50 robi się ciepły już po kilku minutach, nie szukałbym winy w samej żarówce kontrolki. To sygnał, że albo obciążenie jest zbyt duże, albo gdzieś po drodze powstał opór kontaktowy. W takiej sytuacji nie przechodzę dalej, tylko wracam do pomiaru styków, bo właśnie tam zwykle leży problem.
Jak sprawdzić stacyjkę miernikiem przed montażem
Do testu wystarcza zwykły miernik z funkcją ciągłości albo pomiaru rezystancji. Ja ustawiam go tak, żeby od razu widzieć, czy styk zamyka się poprawnie, a potem sprawdzam każdą pozycję kluczyka osobno. To oszczędza czas i pozwala odróżnić uszkodzoną kostkę od błędu w wiązce.
- Odłączam akumulator i upewniam się, że przewody nie mają napięcia.
- Znajduję zacisk 30, bo to od niego zaczyna się cała logika stacyjki.
- W pozycji OFF sprawdzam, czy nie ma niepożądanego przejścia do wyjść.
- W pozycji ACC lub ON kontroluję, czy pojawia się przejście tam, gdzie przewiduje to schemat.
- W pozycji START sprawdzam 50 i obserwuję, czy styk nie przerywa przy lekkim poruszeniu kluczyka.
| Pozycja | Oczekiwany wynik testu | Na co zwracam uwagę |
|---|---|---|
| OFF | Brak przejścia z 30 do wyjść | Jeśli pojawia się połączenie, styk może być zwarty lub zużyty |
| ACC | Przejście do ACC / R, czasem X | Sprawdzam, czy akcesoria są zasilane tylko w tej pozycji |
| ON | Przejście z 30 do 15 | To podstawowy test zapłonu i zasilania elektroniki |
| START | Przejście z 30 do 50 tylko podczas trzymania kluczyka | Jeśli trzeba dociśnąć kluczyk albo poruszać nim, styk jest zużyty |
Opór na poprawnym styku powinien być bardzo niski, praktycznie bliski zeru. Jeżeli miernik pokazuje skoki, przerwy albo niestabilny wynik, nie zakładam od razu problemu z akumulatorem. Najpierw wracam do samej kostki, bo właśnie ona najczęściej zdradza zużycie po latach pracy. Z takim testem dużo łatwiej ocenić, czy warto wymienić element, czy szukać usterki dalej w instalacji.
Co jeszcze sprawdzić po montażu, żeby instalacja nie wróciła z awarią
W nowszych samochodach stacyjka bywa już bardziej elementem sterującym niż klasycznym rozdzielaczem prądu. Sygnał z kluczyka trafia do modułu nadwozia, ECU albo systemu zabezpieczeń, a dopiero elektronika uruchamia przekaźniki. Dlatego sam układ 30, 15 i 50 nadal pomaga zrozumieć instalację, ale nie zawsze pokazuje cały przepływ energii.
- Sprawdzam, czy pozycja START rzeczywiście odcina mniej ważne odbiorniki i nie powoduje resetu akcesoriów.
- Kontroluję spadek napięcia na 30 i 15, zwłaszcza jeśli auto kręci słabo mimo sprawnego akumulatora.
- Oglądam bezpieczniki i konektory po kilkunastu minutach pracy, żeby wychwycić grzanie albo przebarwienia.
- Jeżeli w aucie działa immobilizer, start-stop albo moduł BCM, porównuję podłączenie z dokumentacją konkretnego modelu, a nie tylko z ogólnym schematem.
W praktyce najważniejsza jest dyscyplina w oznaczeniach, a nie intuicja. Gdy zacisk 30 jest naprawdę stałym plusem, 15 zachowuje się jak plus po zapłonie, 50 uruchamia rozruch, a X lub ACC odciążają instalację wtedy, kiedy trzeba, stacyjka przestaje być zagadką i staje się czytelnym elementem całego układu. Jeśli mam wątpliwość, zawsze wracam do pomiaru i do konkretnego schematu auta, bo to zwykle oszczędza więcej czasu niż kolejna próba „na oko”.
