Stare kolory kabli elektrycznych potrafią zmylić nawet doświadczoną osobę. W praktyce barwa izolacji bywa tylko wskazówką, bo w starszych instalacjach przewody często prowadzono według lokalnych zwyczajów, a późniejsze naprawy jeszcze bardziej mieszały układ. To ważne przy remoncie, modernizacji rozdzielnicy albo dołożeniu nowych odbiorników, takich jak falownik fotowoltaiczny czy ładowarka do auta elektrycznego.
Najkrócej: dawny kolor pomaga, ale nie rozstrzyga.
- W nowych instalacjach standard jest prosty: PE jest żółto-zielony, N niebieski, a faza zwykle brązowa, czarna albo szara.
- W starszych obwodach kolorystyka była mniej spójna, więc sam kolor nie wystarcza do identyfikacji żyły.
- Najbardziej zdradliwy jest przewód PEN, czyli przewód ochronno-neutralny łączący dwie funkcje w jednym torze.
- Przed dotknięciem przewodów trzeba wyłączyć zasilanie i potwierdzić brak napięcia odpowiednim miernikiem.
- Przy fotowoltaice, pompie ciepła czy ładowarce EV stara instalacja wymaga pełnej weryfikacji, nie tylko kosmetycznej wymiany osprzętu.
Dlaczego dawnej kolorystyki nie wolno czytać jak dzisiejszej
W nowej instalacji sprawa jest prosta: przewód ochronny ma barwę żółto-zieloną, neutralny jest niebieski, a przewody fazowe mają zwykle brąz, czerń albo szarość. W starej instalacji takiej prostoty często nie ma. Ktoś kiedyś przerobił obwód, ktoś dołożył odcinek w innym kolorze, a w układzie TN-C jeden przewód pełnił funkcję ochronno-neutralną, czyli PEN.
Ja zawsze traktuję kolor jako trop, nie dowód. Jeśli historyczny układ i późniejsze przeróbki nałożyły się na siebie, barwa może być tylko częścią odpowiedzi. Żeby nie zgadywać, trzeba najpierw zobaczyć, jak te kolory wyglądały w praktyce.

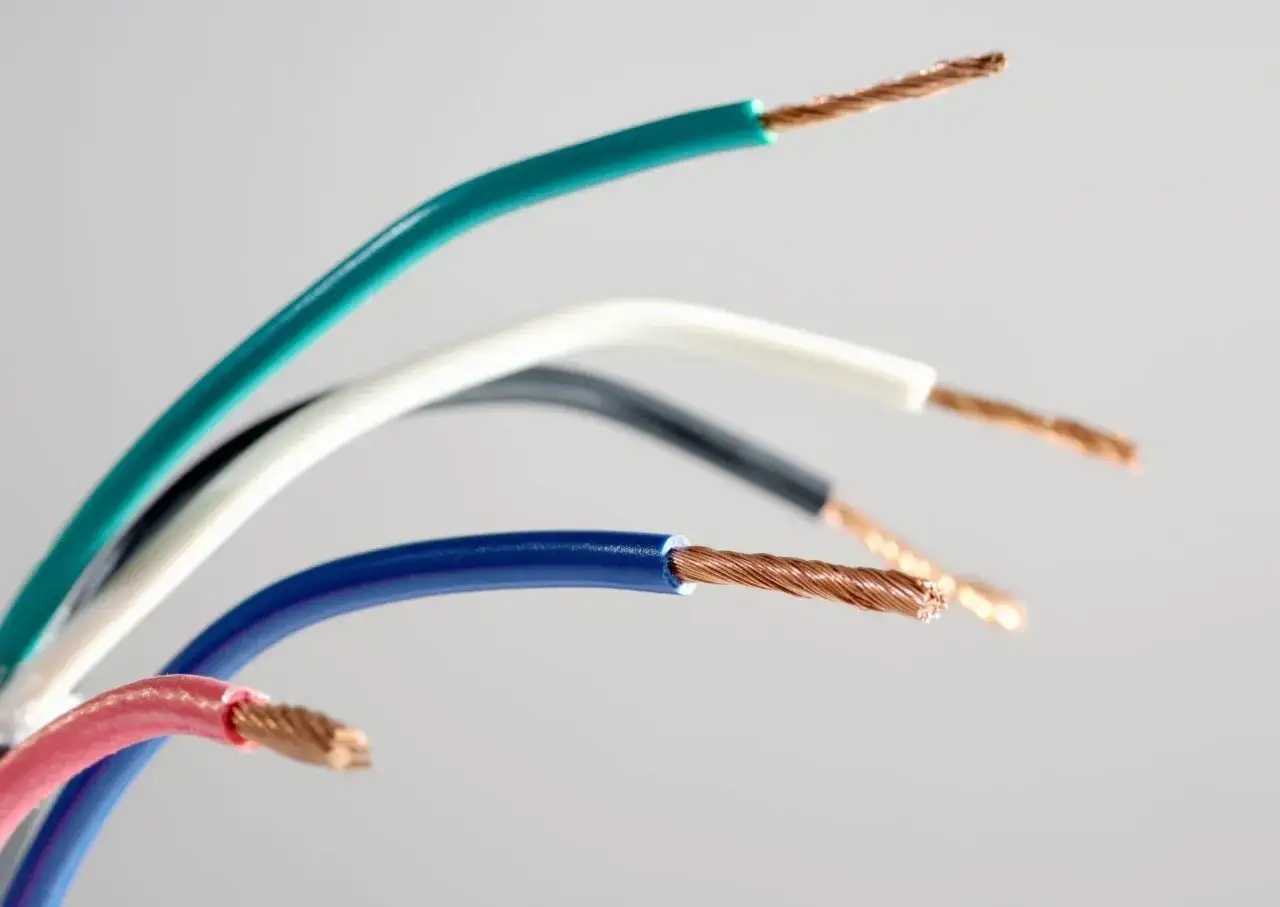

Jak wyglądała kolorystyka w starszych instalacjach w praktyce
Nie ma jednego starego standardu obowiązującego wszędzie. Najczęściej spotyka się zestaw, który pomaga zorientować się w sytuacji, ale nie daje stuprocentowej pewności. Właśnie dlatego do każdej puszki podchodzę jak do zagadki, a nie jak do schematu z podręcznika.
| Kolor spotykany dawniej | Najczęstsza funkcja | Na co uważać |
|---|---|---|
| Czarny | Przewód fazowy L | Częsty w obwodach oświetleniowych i gniazdach, ale nadal wymaga pomiaru. |
| Czerwony | Faza albo przewód łącznikowy | W starszych obwodach bywał żyłą roboczą; dziś może też oznaczać inne funkcje w automatyce lub obwodach niskonapięciowych. |
| Biały | Neutralny N lub żyła robocza | To jeden z najbardziej mylących kolorów, bo jego znaczenie zależało od okresu i wykonawcy. |
| Szary | Neutralny lub fazowy | W dawnych instalacjach spotykany częściej niż dziś, ale nie ma tu gwarancji jednolitego zastosowania. |
| Niebieski | Zero robocze, neutralny, czasem PEN w starym układzie | To kolor, któremu najczęściej ufano, ale w starszych obiektach trzeba go zweryfikować. |
| Żółty lub zielony osobno | Przewód ochronny w bardzo starych rozwiązaniach | Dziś samodzielnie nie jest właściwym oznaczeniem PE. |
| Żółto-zielony | Obecnie PE, czasem także PEN w specjalnym oznaczeniu | W nowych instalacjach to barwa ochronna, ale w starych układach trzeba sprawdzić kontekst. |
Najważniejszy wniosek jest prosty: im starszy budynek i im więcej napraw po drodze, tym większe ryzyko, że kolor nie odpowiada roli przewodu. Sama identyfikacja barwna wystarcza więc do orientacji, ale nie do pracy pod napięciem. A skoro tak, trzeba przejść do bezpiecznego sprawdzania żył.
Jak sprawdzić przewody przed dotknięciem
Na starych przewodach największym błędem jest pośpiech. Próbnik neonowy albo sama obserwacja kolorów nie wystarczą, bo w uszkodzonym lub przerabianym obwodzie łatwo o błędny odczyt. Ja przyjmuję prostą zasadę: najpierw odłączam, potem mierzę, dopiero na końcu cokolwiek rozpinam.
- Wyłącz odpowiedni obwód w rozdzielnicy, a nie tylko światło w pomieszczeniu.
- Potwierdź brak napięcia dwubiegunowym testerem lub miernikiem o odpowiedniej kategorii, nie samym próbnikiem śrubokrętowym.
- Sprawdź, czy przewód nie jest częścią wspólnego PEN albo mostka ochronnego, zwłaszcza w starych gniazdach z bolcem.
- Oznacz żyły po identyfikacji taśmą lub koszulką, zanim cokolwiek rozłączysz.
- Jeśli układ jest nietypowy, przerwany albo częściowo przerobiony, zatrzymaj się i wezwij elektryka.
W praktyce to właśnie taki porządek chroni przed pomyłką z przewodem fazowym i przed przypadkowym rozłączeniem PEN w układzie, który nadal zasila część domu. Jeśli obwód nie jest czytelny już na tym etapie, to znak, że z poziomu domowego majsterkowania nie ma tu bezpiecznej drogi na skróty.
Dlaczego modernizacja instalacji komplikuje się przy fotowoltaice i innych nowych odbiornikach
Stara kolorystyka staje się naprawdę kłopotliwa wtedy, gdy do domu albo firmy dochodzi większe obciążenie: falownik fotowoltaiczny, pompa ciepła, płyta indukcyjna czy ładowarka samochodu elektrycznego. Wtedy nie chodzi już tylko o to, który przewód „był zawsze zerem”, lecz o stan całej instalacji, przekroje żył, ciągłość ochrony i sposób rozdzielenia PEN na PE i N, jeśli układ tego wymaga.
To ważne także z perspektywy bezpieczeństwa przeciwporażeniowego. Jeżeli rozdzielnica jest stara, brakuje sensownego podziału obwodów albo ktoś wcześniej zrobił doraźne obejścia, dokładanie nowego sprzętu bez porządnej weryfikacji kończy się zwykle dodatkowymi poprawkami. RCD, czyli wyłącznik różnicowoprądowy, reaguje na prąd upływu i często jest jednym z elementów, które trzeba uwzględnić przy modernizacji. W praktyce najlepszy moment na porządki jest wtedy, gdy planujesz większą zmianę, a nie wtedy, gdy coś już przestało działać.
Najczęstsze błędy przy odczytywaniu starej kolorystyki
- Zakładanie, że niebieski zawsze oznacza neutralny. W starych instalacjach bywało inaczej, a w części obwodów ten kolor mógł pełnić rolę roboczą lub zostać użyty po przeróbkach.
- Uznawanie żółto-zielonego za gwarancję bezpieczeństwa. Dzisiejszy standard jest jasny, ale dawne instalacje bywają niespójne, więc sam kolor nie zwalnia z pomiaru.
- Traktowanie czerwonego wyłącznie jako fazy. Czasem tak było, ale w obwodach sterowania i po modernizacjach znaczenie mogło się zmienić.
- Ocenianie całego budynku na podstawie jednego gniazdka. W wielu obiektach obok siebie występują odcinki z różnych dekad i różnych praktyk montażowych.
- Oznaczanie żył tylko na jednym końcu. Jeśli przewód ma potem wrócić do rozdzielnicy albo do puszki z kilkoma odgałęzieniami, taki opis szybko przestaje wystarczać.
- Praca bez sprawdzenia ciągłości i napięcia. To najkrótsza droga do błędu, zwłaszcza gdy ktoś wcześniej zrobił prowizoryczne mostki lub zamienił żyły miejscami.
Właśnie te pomyłki sprawiają, że stara instalacja potrafi zaskoczyć bardziej niż brak dokumentacji. Jeśli chcesz ograniczyć ryzyko, końcówka jest bardzo prosta: nie opieraj decyzji o sam kolor, tylko o pełny obraz obwodu.
Stara instalacja mówi mniej niż pomiar i dokumentacja
Najuczciwsze, co można powiedzieć o dawnych oznaczeniach, brzmi tak: pomagają się zorientować, ale nie pozwalają bezrefleksyjnie podłączyć przewodów. Dla mnie kolor jest początkiem weryfikacji, nie jej końcem. Gdy w grę wchodzi remont, większa modernizacja albo sprzęt o dużym poborze prądu, wolę poświęcić godzinę na sprawdzenie niż później szukać skutków złego podłączenia.
- W nowych instalacjach standard jest jasny, ale w starych układach kolor nie gwarantuje funkcji przewodu.
- PEN, czyli przewód ochronno-neutralny, wymaga szczególnej ostrożności, bo łączy dwie role w jednym przewodzie.
- Przy fotowoltaice, pompie ciepła i ładowarce EV warto patrzeć na całą instalację, a nie tylko na pojedynczą puszkę.
- Jeśli nie masz pewności co do oznaczeń, najlepiej zakończyć na oględzinach i zleceniu pomiarów elektrykowi.
W praktyce to najtańsza forma bezpieczeństwa: wyłączyć zasilanie, sprawdzić układ, opisać przewody i dopiero wtedy podjąć decyzję o pracy. W starych instalacjach właśnie taka kolejność robi największą różnicę.
