Tranzystor npn to jeden z najpraktyczniejszych elementów w elektronice: niewielkim prądem bazy pozwala sterować znacznie większym prądem między kolektorem a emiterem. Dlatego spotyka się go w prostych przełącznikach, wzmacniaczach, układach sterowania przekaźnikami i w elektronice pomocniczej urządzeń domowych oraz instalacji związanych z fotowoltaiką. Poniżej wyjaśniam, jak jest zbudowany, jak pracuje w różnych trybach i jak dobrać go tak, żeby układ działał stabilnie, a nie tylko „na papierze”.
Najważniejsze informacje o tranzystorze NPN
- NPN oznacza strukturę trzech warstw półprzewodnika: n-p-n, z bazą pośrodku.
- Emiter dostarcza nośniki, baza steruje przepływem, a kolektor je zbiera.
- W praktyce element pracuje najczęściej jako przełącznik albo wzmacniacz.
- Przy doborze liczą się przede wszystkim: napięcie kolektor-emiter, prąd kolektora, moc strat i sposób nasycenia.
- Do sterowania obciążeń indukcyjnych potrzebna jest dodatkowa dioda gasząca przepięcia.
- NPN zwykle łatwo współpracuje z układami sterującymi od strony masy, dlatego często trafia do prostych układów cyfrowych i automatyki.
Jak zbudowany jest tranzystor npn

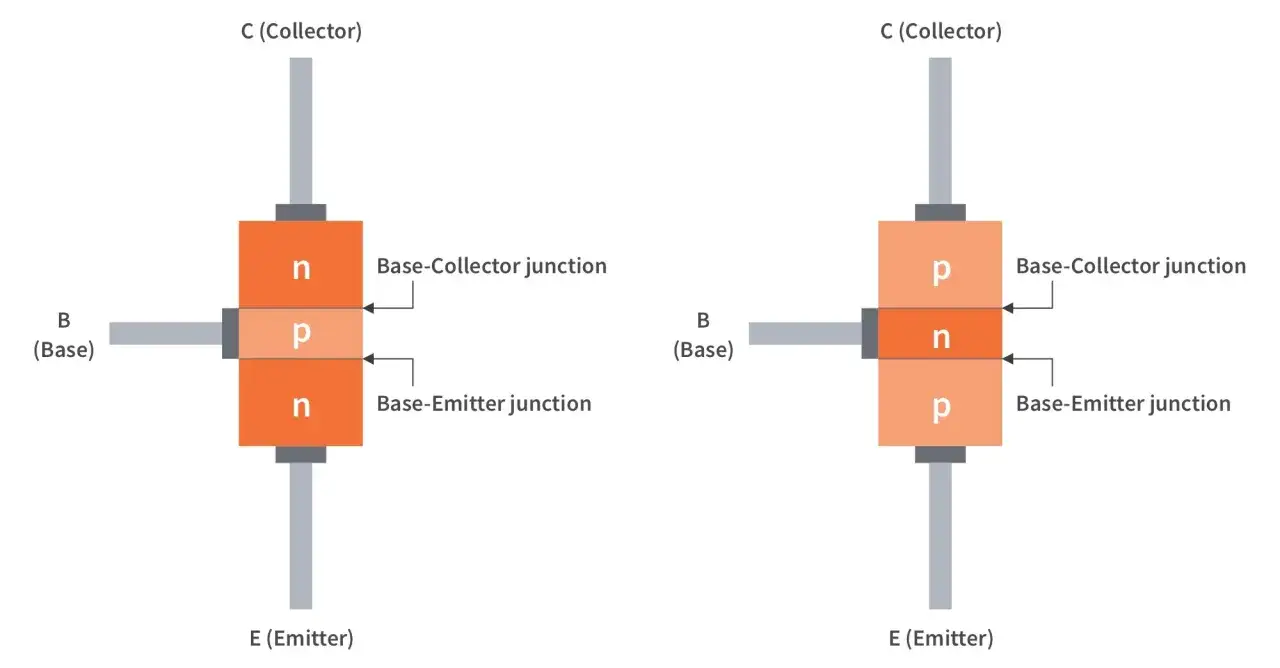

Jeśli mam wytłumaczyć NPN bez zbędnej teorii, porównuję go do małego sterowanego zaworu dla prądu. W środku są trzy warstwy półprzewodnika ułożone kolejno jako n-p-n, a każda z nich ma swoją rolę. Emiter jest silnie domieszkowany i dostarcza nośniki, baza jest bardzo cienka i słabo domieszkowana, a kolektor „zbiera” ładunki, które przeszły przez strukturę.
W symbolu graficznym ważna jest jeszcze strzałka na emiterze. W tranzystorze NPN jest ona skierowana na zewnątrz, co pomaga odróżnić go od PNP. To drobiazg, ale w praktyce bardzo przydatny, bo pomyłka na etapie schematu albo montażu potrafi zatrzymać cały układ.
Kluczowe jest też to, że baza nie służy do przenoszenia dużego prądu. Jej zadaniem jest tylko sterowanie. Właśnie dlatego ten element jest tak użyteczny: mały sygnał na wejściu może kontrolować większe obciążenie na wyjściu. To prowadzi wprost do pytania, jak dokładnie przebiega ten proces w pracy układu.
Jak działa w trzech podstawowych trybach
W praktyce patrzę na NPN przez pryzmat trzech stanów pracy: odcięcia, obszaru aktywnego i nasycenia. To nie jest akademicki detal. Od tego zależy, czy tranzystor zachowa się jak sensowny przełącznik, czy zacznie się grzać, zwlekać z wyłączeniem albo po prostu nie załączy obciążenia.
Odcięcie
Gdy złącze baza-emiter nie jest odpowiednio spolaryzowane w kierunku przewodzenia, przez tranzystor prawie nie płynie prąd kolektora. Dla układu oznacza to stan wyłączony. W przełączaniu to tryb pożądany, bo obciążenie nie dostaje energii.
Obszar aktywny
Po podaniu niewielkiego prądu bazy tranzystor zaczyna przewodzić, a prąd kolektora rośnie znacznie mocniej niż prąd sterujący. W tym trybie NPN zachowuje się jak wzmacniacz. To właśnie tutaj wykorzystuje się zależność między prądem bazy a kolektora, ale trzeba pamiętać, że wzmocnienie prądowe nie jest stałe i zależy od konkretnego elementu, temperatury oraz prądu pracy.
Przeczytaj również: Dioda prostownicza - jak wybrać, by układ działał latami?
Nasycenie
W przełączaniu zwykle dąży się do nasycenia. Wtedy tranzystor jest mocno otwarty i spadek napięcia między kolektorem a emiterem jest mały, często rzędu około 0,1-0,2 V dla wielu typowych zastosowań. Z punktu widzenia sprawności to dobre rozwiązanie, bo na tranzystorze odkłada się mniej mocy. Z punktu widzenia sterowania ważne jest jednak to, żeby baza dostała wystarczający prąd, inaczej element pozostanie „półotwarty” i zacznie się grzać.
Ten podział na trzy stany dobrze pokazuje, dlaczego NPN tak często pojawia się w układach sterujących. Gdy już rozumie się jego zachowanie, naturalnie pojawia się kolejne pytanie: czy zawsze warto wybrać właśnie ten typ, czy czasem lepszy będzie PNP.
NPN a PNP i kiedy wybrać który typ
NPN i PNP są konstrukcyjnie podobne, ale sposób ich sterowania jest lustrzany. To nie jest subtelna różnica, tylko rzecz, która zmienia topologię całego układu. Ja zwykle wybieram NPN tam, gdzie wygodniej jest sterować od strony masy, a PNP tam, gdzie potrzebny jest układ od strony plusa zasilania.
| Kryterium | NPN | PNP | Co to oznacza w praktyce |
|---|---|---|---|
| Kierunek sterowania | Baza musi dostać wyższy potencjał niż emiter | Baza musi dostać niższy potencjał niż emiter | Inny układ polaryzacji i inne sterowanie z logiki |
| Typowy sposób włączenia | Low-side switch, czyli po stronie masy | High-side switch, czyli po stronie plusa | NPN często jest prostszy do użycia z mikrokontrolerem |
| Wygoda dla początkujących | Zwykle łatwiejszy w uruchomieniu | Wymaga trochę większej uwagi przy sterowaniu | NPN częściej trafia do pierwszych projektów |
| Zastosowanie | Przekaźniki, LED-y, proste sterowanie obciążeniem | Układy od strony zasilania, wybrane przełączniki wysokostronne | Dobór zależy od miejsca w torze zasilania |
| Intuicyjność w diagnostyce | Łatwiejsza przy typowych pomiarach względem masy | Wymaga uwzględnienia odwrotnej polaryzacji | Błędy pojawiają się głównie przy odwróceniu kierunku sterowania |
Jeśli układ ma działać prosto, bez kombinowania z poziomami napięć, NPN zwykle wygrywa. Jeśli jednak z jakiegoś powodu trzeba przełączać „od plusa”, PNP bywa wygodniejszy. To rozróżnienie jest ważne także w elektronice użytkowej i układach zasilania, bo źle dobrany typ tranzystora komplikuje całą logikę sterowania.
Jak dobrać element do prostego układu
Przy doborze nie patrzę wyłącznie na nazwę rodziny czy popularność obudowy. Patrzę na parametry, które naprawdę wpływają na pracę układu. Dla przełącznika liczą się głównie: maksymalne napięcie kolektor-emiter, dopuszczalny prąd kolektora, moc strat, napięcie baza-emiter i zachowanie w nasyceniu. Dla wzmacniacza dochodzą jeszcze wzmocnienie, pasmo i stabilność temperaturowa.
- Napięcie UCE powinno mieć zapas względem napięcia zasilania, najlepiej przynajmniej 20-30 procent.
- Prąd kolektora musi bezpiecznie pokrywać prąd obciążenia, a nie tylko jego średnią wartość.
- Moc strat trzeba liczyć z uwzględnieniem grzania, zwłaszcza gdy element ma pracować długo w stanie częściowego przewodzenia.
- Prąd bazy należy ograniczyć rezystorem, bo bez niego łatwo uszkodzić sterowanie.
- VBE dla krzemu wynosi typowo około 0,6-0,7 V w stanie przewodzenia.
- VCE(sat) w dobrze zaprojektowanym przełączaniu jest niewielkie, zwykle około 0,1-0,2 V w typowych warunkach, ale zależy od prądu i konkretnego modelu.
W przełączaniu często przyjmuje się praktyczną zasadę, że prąd bazy powinien być na tyle duży, by tranzystor wszedł w nasycenie z zapasem. Innymi słowy: nie projektuję układu „na styk”, tylko daję bezpieczne wymuszenie sterowania. To zwykle daje lepszą powtarzalność niż ślepe zaufanie do katalogowego wzmocnienia hFE.
Jeśli obciążenie jest indukcyjne, na przykład przekaźnik, cewka lub mały silnik, dochodzi jeszcze dioda gasząca przepięcia. Bez niej impuls wyłączeniowy potrafi przebić tranzystor mimo poprawnego doboru parametrów statycznych. To jeden z tych błędów, które wyglądają niewinnie, a kosztują najwięcej czasu przy uruchamianiu.
Gdzie spotkasz go w elektronice domowej i fotowoltaice
W codziennej praktyce NPN trafia przede wszystkim do układów pomocniczych, a nie do samego toru mocy paneli słonecznych. W instalacjach fotowoltaicznych i systemach zasilania pracuje tam, gdzie trzeba wykonać prostą, pewną funkcję sterującą: załączyć przekaźnik, włączyć wentylator, sterować diodą sygnalizacyjną, odczytać stan czujnika albo odciąć wybrane obciążenie przy spadku napięcia.
To ważne rozróżnienie, bo ktoś początkujący może myśleć, że taki tranzystor „robi całą robotę” w inwerterze czy regulatorze ładowania. W rzeczywistości najcięższą pracę wykonują inne elementy mocy, a NPN częściej wspiera je w logice sterowania, sprzężeniach pomocniczych i zabezpieczeniach. Właśnie dlatego jest tak ceniony: jest tani, prosty i przewidywalny, jeśli użyje się go zgodnie z przeznaczeniem.
W elektronice domowej podobny schemat pojawia się w sterowaniu wentylacją, oświetleniem LED, prostych alarmach, zasilaczach pomocniczych i układach automatyki. W mojej ocenie to jeden z tych elementów, które nie robią wrażenia na pierwszy rzut oka, ale bardzo często decydują o tym, czy cały system działa spokojnie i bez niepotrzebnych awarii.
To prowadzi do ostatniego praktycznego tematu: jak szybko sprawdzić, czy element i układ są w porządku, zanim zacznie się szukać problemu w pół płytki.
Na co zwracam uwagę przy uruchamianiu i szybkim pomiarze
Najwięcej problemów z NPN-em nie bierze się z samego tranzystora, tylko z błędów montażowych i złego założenia, że „jakoś zadziała”. Przy pierwszym uruchomieniu sprawdzam trzy rzeczy: pinout, rezystor bazy i obecność zabezpieczenia przy obciążeniu indukcyjnym. To często wystarcza, żeby uniknąć godzin bezsensownego pomiaru.
- Nie zakładaj, że wyprowadzenia są zawsze w tej samej kolejności - różne obudowy mają różny pinout.
- Nie pomijaj rezystora bazy - bez niego sterowanie może zostać przeciążone.
- Nie myl kolektora z emiterem - w wielu układach element „działa prawie dobrze”, ale tylko pozornie.
- Nie testuj obciążenia indukcyjnego bez diody - przepięcie potrafi uszkodzić tranzystor natychmiast albo po kilku cyklach.
- Nie oceniaj układu wyłącznie po temperaturze obudowy - część strat pojawia się chwilowo i nie zawsze widać ją od razu.
Do prostego testu multimetrem używam trybu testu diody. W tranzystorze NPN powinien być widoczny spadek napięcia między bazą a emiterem oraz między bazą a kolektorem przy odpowiedniej polaryzacji sond, a w drugą stronę odczyt zwykle będzie blokowany. To nie zastępuje pełnego pomiaru w układzie, ale dobrze wykrywa uszkodzenia i pomyłki montażowe.
Jeśli mam to ująć krótko, NPN jest najlepszy tam, gdzie potrzebujesz prostego, sterowanego prądem przełącznika od strony masy albo niewielkiego wzmacniacza sygnału. Gdy dobierzesz go z zapasem napięcia, prądu i mocy oraz zadbasz o poprawny rezystor bazy, dostajesz element banalny w użyciu, a jednocześnie bardzo skuteczny. To właśnie dlatego ten klasyczny tranzystor nadal ma tak mocne miejsce w nowoczesnej elektronice.
