W układach zasilania mały element półprzewodnikowy potrafi zdecydować o sprawności całego urządzenia. Dioda prostownicza odpowiada za prostowanie prądu, ochronę przed odwrotną polaryzacją i ograniczenie strat, a w praktyce jej dobór wpływa na temperaturę, niezawodność i koszt projektu. Najwięcej sensu ma tu nie sama definicja, tylko to, jak odczytać parametry z noty katalogowej i kiedy wybrać zwykły krzem, Schottky albo szybszy wariant do przetwornicy.
Najważniejsze rzeczy, które warto sprawdzić przed doborem elementu prostującego
- Element przewodzi w jednym kierunku, a w drugim blokuje przepływ, więc nadaje się do prostowania i ochrony przed odwrotną polaryzacją.
- Przy wyborze patrzę przede wszystkim na napięcie wsteczne, prąd średni, prąd udarowy, spadek napięcia i warunki termiczne.
- Standardowe, szybkie i ultrafast różnią się czasem odzyskiwania, a Schottky daje mniejsze straty, ale zwykle większy upływ i niższe dopuszczalne napięcie.
- W sieci 230 V sam szczyt sinusoidy to około 325 V, więc zapas napięciowy nie jest dodatkiem, tylko warunkiem bezpiecznej pracy.
- W fotowoltaice diody obejściowe pomagają ograniczać skutki częściowego zacienienia i hot-spotów, ale ich chłodzenie jest równie ważne jak sam dobór prądowy.
Jak działa prostowanie prądu i dlaczego kierunek ma znaczenie
Najprościej mówiąc, ten element przepuszcza prąd tylko wtedy, gdy jest spolaryzowany w kierunku przewodzenia. W drugą stronę blokuje przepływ, dzięki czemu można z niego zbudować prosty układ zmieniający prąd przemienny w pulsujący prąd stały.

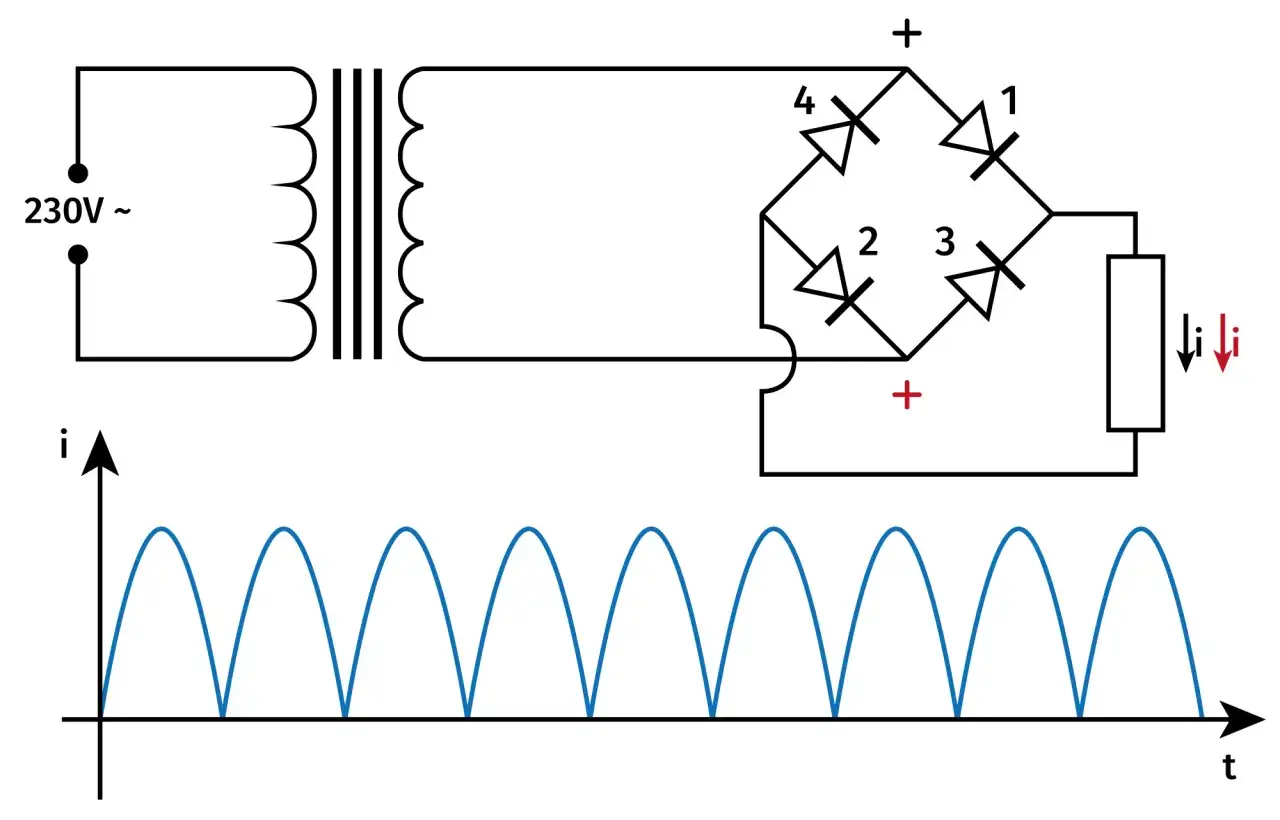

Jeśli patrzę na prostownik jednopołówkowy, widzę układ tani i prosty, ale z dużymi tętnieniami. W prostowniku mostkowym pracują cztery diody i wykorzystuje się obie połówki sinusoidy, więc napięcie wyjściowe jest stabilniejsze, a kondensator filtrujący ma łatwiejsze zadanie. Trzeba tylko pamiętać, że w każdym półokresie przewodzą zwykle dwa złącza, więc całkowity spadek napięcia rośnie.
W zasilaniu z sieci 230 V zwracam uwagę na jeszcze jeden szczegół: sam szczyt sinusoidy to około 325 V. To dobry punkt odniesienia, bo pokazuje, że napięcie wsteczne nie może być dobrane „na styk”. Gdy to rozumiesz, łatwiej przejść od samej zasady działania do parametrów, które naprawdę decydują o powodzeniu projektu.
Jak dobrać parametry do konkretnego układu
Gdy dobieram element do zasilacza, nie zaczynam od obudowy ani od nazwy serii. Najpierw sprawdzam kilka liczb z noty katalogowej, bo to one mówią, czy układ wytrzyma warunki pracy bez niepotrzebnego grzania.
| Parametr | Co oznacza w praktyce | Na co patrzę |
|---|---|---|
| VRRM | Maksymalne napięcie wsteczne | W układach sieciowych i impulsowych zostawiam zapas, bo przepięcia i tolerancje są normalne, nie wyjątkowe. |
| IF(AV) | Średni prąd przewodzenia | Porównuję go z realnym obciążeniem, a nie z krótkim impulsem startowym. |
| IFSM | Prąd udarowy | Ma znaczenie przy ładowaniu dużych kondensatorów i przy włączaniu zasilacza. |
| VF | Spadek napięcia w kierunku przewodzenia | Tu kryją się straty mocy: im większy spadek, tym większe grzanie przy tym samym prądzie. |
| trr | Czas odzyskiwania po przełączeniu | W przetwornicach impulsowych i szybkich przebiegach to parametr, którego nie wolno ignorować. |
| Tj i warunki termiczne | Temperatura złącza i sposób odprowadzania ciepła | Obudowa bez dobrego pola miedzi albo radiatora potrafi zabić nawet poprawnie dobrany element. |
Praktyczna zasada jest prosta: jeśli prostuję bezpośrednio 230 V AC, napięcie wsteczne dobieram z dużym marginesem; jeśli pracuję przy niskim napięciu i wysokim prądzie, liczy się przede wszystkim spadek napięcia i termika. W prostych projektach zasilaczy sieciowych często spotyka się elementy 600 V lub wyższe, a przy ładowarkach i układach niskonapięciowych ważniejsze bywa to, ile watów zamieni się w ciepło. Z tego wynika, że sama liczba amperów nie wystarczy, więc warto jeszcze rozróżnić rodziny diod i ich ograniczenia.
Który typ sprawdzi się najlepiej w Twojej aplikacji
Jeśli porównuję rodziny, patrzę przede wszystkim na kompromis między spadkiem napięcia a szybkością przełączania. Nie ma jednego wariantu, który byłby najlepszy wszędzie, bo innego elementu potrzebuje prosty prostownik akumulatorowy, a innego szybka przetwornica impulsowa.
| Typ | Zachowanie | Typowe plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Standardowa PN | Odzysk wsteczny zwykle powyżej 500 ns | Prosta, tania, dobrze znana | Większe straty przy szybszym przełączaniu | Proste zasilacze, niska częstotliwość, klasyczne prostowanie |
| Szybka | Odzysk wsteczny zwykle 100-500 ns | Lepiej radzi sobie w układach impulsowych | Nie zawsze wystarczy do bardzo szybkich przebiegów | SMPS, prostowanie wtórne, układy o wyższej częstotliwości |
| Ultrafast | Odzysk wsteczny poniżej 100 ns | Mniejsze straty przełączania | Trzeba pilnować parametrów termicznych i cenowych | Wydajniejsze przetwornice i wyższe częstotliwości pracy |
| Schottky | Brak klasycznego trr, nośniki większościowe | Mały spadek napięcia, zwykle wysokie sprawności | Większy prąd upływu i ograniczenia napięciowe | Niskie napięcia, duże prądy, prostowanie wtórne, ochrona polaryzacji |
W katalogach Schottky często widać bardzo niski spadek napięcia, nawet rzędu 0,28-0,45 V przy odpowiednio dobranych warunkach pracy. To duża różnica względem klasycznego krzemu, ale nie za darmo: rośnie upływ, a wraz z nim wymagania dotyczące napięcia i temperatury. Dlatego nie wybieram „najszybszej” ani „najtańszej” rodziny automatycznie, tylko pod konkretny układ. Kiedy to już mam, łatwiej przejść do miejsc, w których takie elementy pracują najczęściej.
Gdzie ten element pracuje najczęściej
W praktyce spotykam go w kilku bardzo różnych rolach, ale każda z nich opiera się na tej samej zasadzie: przepuszczaniu energii tylko tam, gdzie jest to korzystne dla układu.
- Prostowniki sieciowe i zasilacze liniowe - tu najczęściej pracują mostki lub pojedyncze diody o odpowiednim zapasie napięciowym. Liczy się prostota i odporność na wahania obciążenia.
- Ładowarki i prostowniki akumulatorów - ważny jest prąd średni, ale równie istotny staje się prąd udarowy przy starcie oraz to, ile ciepła zostanie w obudowie.
- Przetwornice impulsowe - tutaj zwykły, wolniejszy element potrafi podnieść straty i zakłócenia. Dlatego częściej wybiera się szybkie wersje albo Schottky.
- Zabezpieczenie przed odwrotną polaryzacją - prosta dioda w torze zasilania działa dobrze, gdy strata napięcia nie jest krytyczna. Przy dużych prądach warto rozważyć rozwiązania o mniejszych stratach, bo klasyczny spadek napięcia szybko staje się zauważalny.
- Fotowoltaika - w modułach PV diody obejściowe pomagają ominąć zacieniony fragment i ograniczyć hot-spoty. To ważne, bo częściowe zacienienie nie tylko obniża uzysk, ale może prowadzić do lokalnego przegrzania ogniw.
W systemach PV zwracam szczególną uwagę na termikę, bo to nie jest detal drugorzędny. Badania nad diodami obejściowymi w modułach pokazują, że przy słabym odprowadzaniu ciepła element może się degradować szybciej, a w testach odtwarzających warunki hot-spotów stosuje się nawet cykle temperaturowe od -40 do 85°C oraz prądy rzędu 10 A. Innymi słowy: sam wybór typu to za mało, jeśli skrzynka przyłączeniowa i płytka nie odprowadzą ciepła.
To właśnie w takich zastosowaniach widać największą różnicę między układem, który po prostu działa, a układem, który działa stabilnie przez lata. Skoro wiemy już, gdzie element pracuje najlepiej, warto przejść do błędów, które najczęściej psują nawet dobrze policzony projekt.
Najczęstsze błędy przy doborze i montażu
Najczęściej widzę nie problem z samą zasadą działania, tylko z uproszczeniami, które wyglądają niewinnie na etapie projektu, a potem odbijają się na temperaturze i niezawodności.
- Dobór tylko po prądzie z katalogu - prąd znamionowy bez temperatury i chłodzenia niewiele mówi o realnej trwałości.
- Za mały zapas napięcia - szczególnie w układach sieciowych i przy przepięciach udarowych.
- Użycie wolnej diody w SMPS - rosną straty przełączania, zakłócenia i grzanie całego stopnia.
- Ignorowanie prądu upływu w Schottky - przy wyższej temperaturze ten parametr potrafi mocno wzrosnąć.
- Zbyt mała powierzchnia miedzi albo brak radiatora - dobry element na złej płytce i tak przegrywa z termiką.
Gdy sprawdzam poprawność doboru, zawsze pytam sam siebie, co stanie się po zamknięciu obudowy i wzroście temperatury o kilkanaście stopni. Bardzo często to właśnie wtedy pojawiają się problemy, których nie widać na stole laboratoryjnym. Z tej perspektywy łatwiej zrozumieć, dlaczego w zasilaczach impulsowych i instalacjach fotowoltaicznych obowiązują trochę inne reguły gry.
Co zmienia się w zasilaczach impulsowych i instalacjach fotowoltaicznych
W zasilaczach impulsowych czas odzyskiwania przestaje być teoretycznym parametrem z tabeli. Jeśli element zbyt wolno wraca do stanu blokowania, wzrastają straty przełączania, temperatura i poziom zakłóceń. Dlatego w takich układach szybka albo ultrafast często ma więcej sensu niż klasyczny krzem, a przy niskim napięciu i dużym prądzie bardzo dobrze wypada Schottky.
W fotowoltaice patrzę na ten temat jeszcze ostrzej. Diody obejściowe są standardowym elementem modułów PV, bo pomagają ograniczać skutki częściowego zacienienia i hot-spotów, które mogą uszkodzić ogniwa. Gdy cień pada tylko na część modułu, prąd nie rozkłada się idealnie, więc bez obejścia łatwo o lokalne przegrzanie. Właśnie dlatego termika, jakość montażu i odporność na długotrwałe grzanie są tu tak ważne jak sam spadek napięcia.
Jeśli projekt ma pracować w domu, na dachu albo w obudowie o słabej wentylacji, traktuję odprowadzenie ciepła jako część doboru, a nie dodatkowy szczegół. To prowadzi już do ostatniej rzeczy, którą sprawdzam przed zamknięciem projektu.
Na co patrzę, zanim uznam dobór za zamknięty
Jeśli dioda prostownicza ma pracować długo i bezpiecznie, nie patrzę wyłącznie na prąd znamionowy z pierwszej strony noty katalogowej. Najpierw sprawdzam napięcie wsteczne z zapasem, potem prąd średni w realnej temperaturze, a na końcu zachowanie cieplne całej obudowy i płytki. W praktyce to właśnie te trzy rzeczy decydują, czy element będzie miał spokojne życie, czy zacznie się grzać już po kilku minutach pracy.
- Do sieci 230 V wybieram zapas napięciowy, a nie rozwiązanie „na styk”.
- Do niskiego napięcia i dużego prądu rozważam Schottky albo prostowanie synchroniczne.
- Do SMPS unikam wolnych diod, nawet jeśli są tańsze.
- Do PV pilnuję chłodzenia i miejsca montażu, bo termika potrafi zabić dobry projekt.
Tak patrzę na ten element w praktyce: nie jak na drobiazg, tylko jak na część, która wprost wpływa na sprawność, temperaturę i trwałość całego układu. Jeśli wybierzesz go z myślą o rzeczywistych warunkach pracy, a nie tylko o samej nazwie z katalogu, prostowanie i zabezpieczenie zasilania będą po prostu działały stabilnie.
