Rdzeń transformatora to nie jest tylko kawałek metalu zamknięty w obudowie. To element, który prowadzi strumień magnetyczny, decyduje o stratach jałowych, wpływa na hałas i wprost przekłada się na sprawność całego urządzenia. W tym tekście wyjaśniam, jak działa, z czego powstaje, kiedy zaczyna być problemem i dlaczego ma znaczenie także w instalacjach fotowoltaicznych oraz innych układach OZE.
Najważniejsze jest to, że liczy się nie tylko moc transformatora, ale też jakość jego obwodu magnetycznego
- Rdzeń prowadzi strumień magnetyczny między uzwojeniami, dzięki czemu transformator może zmieniać napięcie.
- W klasycznych urządzeniach stosuje się cienkie blachy elektrotechniczne, a nie jeden pełny blok stali.
- Największe straty w rdzeniu wynikają z histerezy i prądów wirowych, a ich skutki to ciepło i hałas.
- W instalacjach PV i OZE szczególnie ważne są straty jałowe, bo transformator często pracuje długo przy zmiennym obciążeniu.
- Jakość spasowania blach, materiał i konstrukcja mają bezpośredni wpływ na żywotność oraz komfort akustyczny.
Jak działa obwód magnetyczny w transformatorze
W transformatorze energia nie przechodzi z uzwojenia pierwotnego do wtórnego przez metaliczny kontakt, tylko przez pole magnetyczne. Uzwojenie zasilane prądem zmiennym wytwarza strumień magnetyczny, a obwód magnetyczny prowadzi go możliwie najkrótszą i najstabilniejszą drogą. To dlatego rdzeń ma zwykle postać zamkniętego pakietu blach z kolumnami i jarzmami, które spinają cały układ.
W praktyce najważniejsze jest jedno: materiał rdzenia ma jak najmniejszy opór magnetyczny, czyli wysoką przenikalność. Dzięki temu pole „chętniej” płynie przez rdzeń niż przez powietrze. Gdyby zamiast tego zastosować masywny blok stali, transformator traciłby energię na grzanie i prądy wirowe, a do tego pracowałby głośniej. To właśnie dlatego konstrukcja obwodu magnetycznego jest tak istotna dla sprawności.
W dobrze zaprojektowanym urządzeniu strumień jest prowadzony możliwie równomiernie, bez gwałtownych zmian w narożach i na łączeniach. Im lepsza geometria, tym mniejsze straty i mniej słyszalne buczenie. Z tego miejsca naturalnie przechodzimy do pytania, z czego taki element robi się dziś najczęściej.Z czego buduje się rdzeń i jakie konstrukcje spotkasz

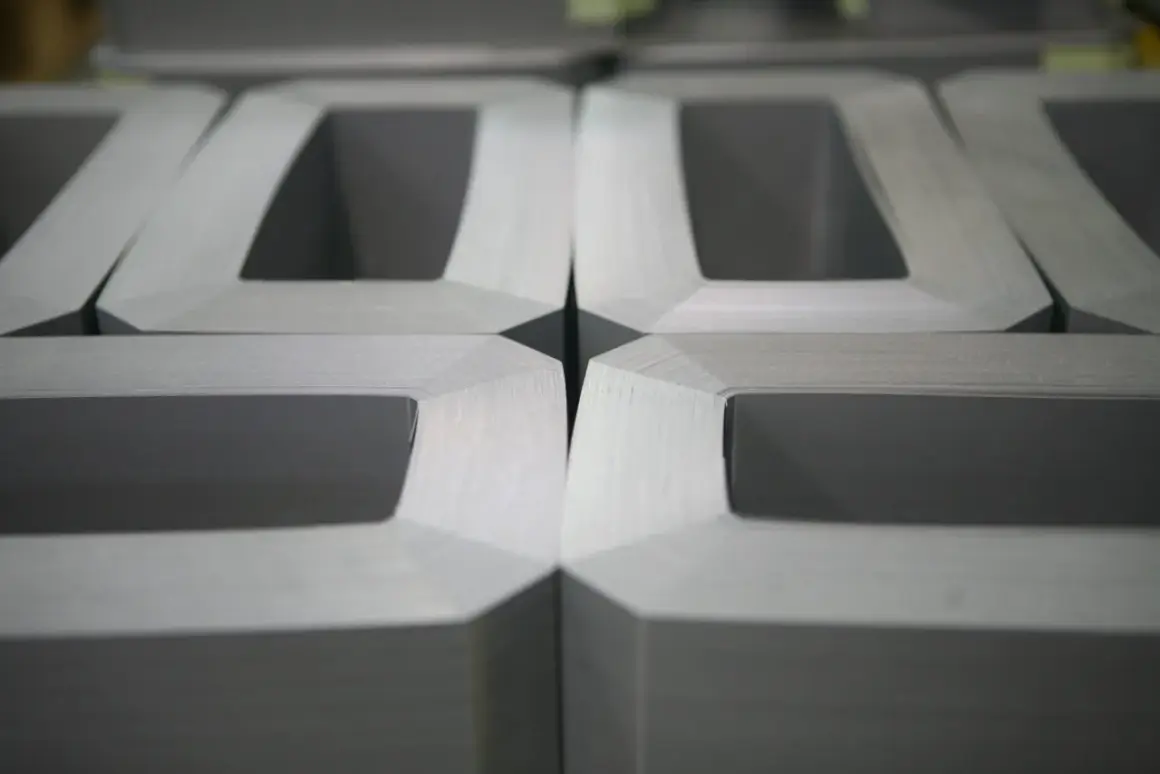

W nowoczesnych transformatorach najczęściej stosuje się cienkie blachy elektrotechniczne, zwykle o grubości rzędu 0,3 mm lub mniej, układane w pakiety i izolowane od siebie cienką warstwą lakieru. Taka budowa ogranicza prądy wirowe, bo prąd nie może swobodnie krążyć po całym przekroju metalu. W urządzeniach energooszczędnych wykorzystuje się też materiały o jeszcze niższych stratach, w tym rdzenie amorficzne.
| Konstrukcja lub materiał | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Blachy elektrotechniczne z orientacją ziarnową | Klasyczne transformatory sieciowe 50 Hz | Dobre połączenie sprawności, ceny i trwałości | Wymagają precyzyjnego cięcia i montażu |
| Rdzeń amorficzny | Urządzenia, które długo pracują przy małym obciążeniu | Bardzo niskie straty jałowe | Wyższy koszt i większa wrażliwość konstrukcyjna |
| Ferryt | Przetwornice i transformatory wysokiej częstotliwości | Dobre własności przy pracy w kHz, małe prądy wirowe | Nie nadaje się do typowego transformatora 50 Hz |
Warto też rozróżnić kształt od materiału. Spotyka się konstrukcje toroidalne, pakietowe i typu shell, ale to właśnie materiał oraz sposób ułożenia blach najczęściej decydują o stratach i hałasie. W transformatorach mocy liczy się nie tylko sam metal, lecz także jakość łączeń, docisk i sposób obróbki krawędzi. Dobre wykonanie potrafi dać wyraźnie cichszą i chłodniejszą pracę całego urządzenia.
Jest jeszcze jedna praktyczna granica: ferryt brzmi atrakcyjnie, ale w klasycznej sieci 50 Hz nie zastąpi blach elektrotechnicznych. Ma sens dopiero tam, gdzie częstotliwość pracy rośnie do poziomu przetwornic i elektroniki mocy. To właśnie prowadzi do pytania o straty, które w codziennej eksploatacji robią największą różnicę.
Co zwiększa straty, nagrzewanie i brzęczenie
W rdzeniu transformatora pracują głównie dwa mechanizmy strat. Pierwszy to histereza, czyli energia tracona przy każdym cyklu magnesowania i rozmagnesowywania materiału. Drugi to prądy wirowe, czyli lokalne prądy indukowane w przewodzącym metalu, które zamieniają się w ciepło. Im lepszy materiał i cieńsze laminacje, tym mniejszy problem.
Do tego dochodzi jeszcze magnetostrykcja. To zjawisko, w którym blachy minimalnie zmieniają wymiary pod wpływem pola magnetycznego. Sam efekt jest niewielki, ale w skali setek i tysięcy cykli na sekundę daje charakterystyczne buczenie, które użytkownik słyszy jako „pracę transformatora”.
Na straty wpływają też rzeczy bardzo przyziemne, które często są niedoceniane:
- jakość spasowania blach na łączeniach,
- dokładność cięcia i obróbki krawędzi,
- docisk pakietu i stan elementów mocujących,
- lokalne szczeliny powietrzne w narożach,
- przegrzanie lub uszkodzenie warstwy izolacyjnej między blachami.
W praktyce step-lap, czyli stopniowane łączenie pakietu blach, pomaga rozłożyć szczelinę na kilka warstw i poprawić przepływ strumienia w narożach. To prosty zabieg konstrukcyjny, ale bardzo skuteczny: ogranicza zarówno straty, jak i hałas. Stąd już blisko do tematu, który jest szczególnie ważny dla fotowoltaiki i innych instalacji OZE.
Dlaczego ma znaczenie w fotowoltaice i innych instalacjach OZE
W farmach fotowoltaicznych transformator bardzo często pracuje z obciążeniem zmiennym, a czasem przez część doby niemal bez obciążenia. I właśnie wtedy na pierwszy plan wychodzą straty jałowe. Nawet jeśli urządzenie nie oddaje energii do sieci, nadal pobiera moc potrzebną do podtrzymania pola magnetycznego. W skali roku robi to realną różnicę w bilansie projektu.
To ważne także dlatego, że instalacje OZE nie działają jak klasyczny odbiór przemysłowy z równym, przewidywalnym profilem pracy. Produkcja z PV rośnie i spada wraz z nasłonecznieniem, więc transformator po stronie średniego napięcia często ma do czynienia z długimi okresami częściowego obciążenia. W takiej sytuacji rozsądnie jest patrzeć nie tylko na moc znamionową, ale też na straty jałowe, poziom hałasu i jakość rdzenia.
W mojej ocenie właśnie tu łatwo popełnić błąd: kupujący widzi tylko kVA, a pomija koszty pracy przez 10 czy 15 lat. Tymczasem różnica między standardowym pakietem blach a konstrukcją o niskich stratach może być istotniejsza niż pozornie lepsza moc na papierze. Dlatego w projektach związanych z PV zwracam uwagę na cały profil pracy, a nie wyłącznie na katalogowy parametr.
W instalacjach prosumenckich transformator pojawia się rzadziej, ale zasada jest ta sama. Jeśli układ wymaga separacji galwanicznej albo dopasowania napięcia, warto sprawdzić, czy wybrany element jest przewidziany do pracy przy obciążeniu zmiennym i niskim wykorzystaniu mocy. To prowadzi do praktycznej strony eksploatacji: jak rozpoznać, że rdzeń nie pracuje tak, jak powinien.
Jak rozpoznać, że z obwodem magnetycznym dzieje się coś złego
Nie diagnozuję transformatora na podstawie samego dźwięku, ale głośniejsze buczenie, nowe drgania albo nagły wzrost temperatury to zawsze sygnały ostrzegawcze. Jeśli urządzenie wcześniej pracowało cicho, a po czasie zaczyna rezonować, warto sprawdzić docisk pakietu blach, stan mocowań i ewentualne ślady przegrzania. Problem bywa banalny, ale może też oznaczać uszkodzenie izolacji między blachami lub lokalne zwarcie w obwodzie magnetycznym.
Na co patrzę w pierwszej kolejności:
- czy dźwięk pracy stał się wyraźnie głośniejszy niż wcześniej,
- czy widać ślady korozji, przebarwienia lub odbarwiony lakier,
- czy pojawiły się gorące punkty widoczne w termowizji,
- czy po transporcie albo remoncie urządzenie zaczęło wibrować,
- czy prąd jałowy odbiega od wartości zakładanej przez producenta.
W praktyce nie warto też samodzielnie rozbierać pakietu blach bez dokumentacji i procedury serwisowej. Źle dokręcony lub naruszony rdzeń potrafi pogorszyć sprawność bardziej niż pierwotna usterka. Jeśli objawy są wyraźne, rozsądniej wezwać serwis niż próbować „dobić” urządzenie przypadkowymi korektami. To z kolei prowadzi do ostatniego pytania: co sprawdzić przed zakupem albo modernizacją.
Na co patrzę przed zakupem albo modernizacją
Jeśli miałbym wybrać tylko kilka parametrów, zacząłbym od tych, które realnie wpływają na koszt użytkowania. Moc znamionowa nie wystarczy. Dla mnie ważniejsze są straty jałowe, poziom hałasu, rodzaj materiału rdzenia i jakość wykonania łączeń. Dopiero potem patrzę na samą tabliczkę znamionową i cenę zakupu.
- Poproś o deklarowane straty jałowe i obciążeniowe, nie tylko o moc.
- Sprawdź, z jakiego materiału wykonano pakiet blach i czy zastosowano wersję o obniżonych stratach.
- Zapytaj o technikę łączenia, bo step-lap zwykle poprawia zachowanie na styku blach.
- Dopasuj urządzenie do częstotliwości pracy: 50 Hz to inna klasa konstrukcji niż układ wysokiej częstotliwości.
- Oceń profil obciążenia, zwłaszcza jeśli transformator ma pracować w instalacji PV lub innym układzie OZE.
- Nie pomijaj poziomu hałasu, jeśli urządzenie ma stać blisko ludzi, biura albo zabudowy mieszkaniowej.
W nowych projektach to właśnie ten zestaw pytań najczęściej oddziela rozwiązanie „działa” od rozwiązania, które po latach nadal będzie tanie w utrzymaniu. Jeżeli dobór jest trafiony, rdzeń nie jest detalem technicznym z katalogu, tylko jednym z głównych powodów, dla których transformator pracuje chłodno, cicho i bez zbędnych strat. Dlatego przy modernizacji patrzę szerzej: na materiał, wykonanie, profil pracy i warunki otoczenia, a dopiero na końcu na samą moc.
Co naprawdę decyduje o dobrym wyborze w 2026 roku
Najlepszy transformator to nie ten z najwyższą mocą, ale ten, który ma najmniejsze straty przy Twoim profilu pracy. W instalacjach fotowoltaicznych i innych systemach OZE szczególnie opłaca się analizować obwód magnetyczny pod kątem pracy częściowej, bo właśnie tam ujawniają się różnice między zwykłą konstrukcją a dobrze zaprojektowanym rozwiązaniem.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: nie oceniaj transformatora po samym kVA. Sprawdź materiał, straty jałowe, poziom hałasu i jakość wykonania pakietu blach. To te elementy najczęściej decydują o tym, czy urządzenie będzie po prostu działać, czy będzie działać dobrze przez lata.
