Pomiar dużych prądów przemiennych w rozdzielnicach, falownikach i układach monitoringu energii wymaga czujnika, który da się zamontować szybko, bez rozpinania obwodu i bez ryzyka nasycenia rdzenia. Cewka Rogowskiego sprawdza się właśnie tam, gdzie liczą się szeroki zakres, dobra liniowość i wygodny retrofit, ale trzeba też rozumieć jej ograniczenia: mierzy tylko zmienny prąd i potrzebuje układu całkującego. Poniżej rozkładam ten temat na praktyczne części, z naciskiem na zastosowania w elektryce, fotowoltaice i magazynach energii.
Najważniejsze rzeczy, które warto wiedzieć na start
- To bezrdzeniowy czujnik prądu AC, ceniony za liniowość i brak problemu nasycenia.
- W praktyce daje sygnał zależny od zmiany prądu, więc do odczytu zwykle potrzebuje integratora.
- Najlepiej sprawdza się przy dużych prądach, modernizacji istniejących instalacji i analizie jakości energii.
- Nie jest dobrym wyborem do pomiaru DC ani do każdego układu rozliczeniowego.
- W fotowoltaice najczęściej wykorzystuje się go po stronie AC falownika, w rozdzielnicach i przy monitoringu obciążeń.
Najkrócej mówiąc: to nie jest „kolejny czujnik prądu”, tylko bardzo konkretne narzędzie do konkretnych zadań. Gdy rozumie się jego zasadę działania, łatwiej ocenić, kiedy daje realną przewagę, a kiedy lepiej sięgnąć po inne rozwiązanie.
Jak działa cewka Rogowskiego i skąd bierze się jej sygnał

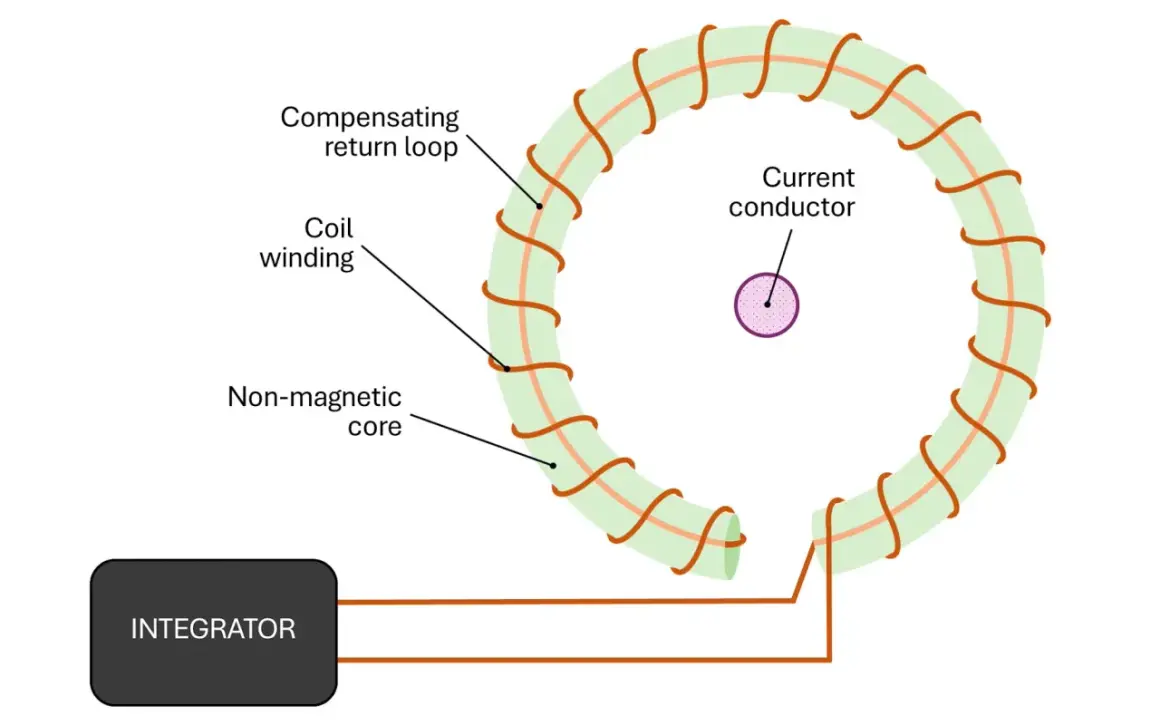

Gdy mowa o cewce rogowskiego, najważniejsza jest jedna rzecz: to bezrdzeniowy czujnik, który obejmuje przewodnik i generuje napięcie proporcjonalne do szybkości zmian prądu. Sam element pomiarowy nie podaje jeszcze gotowej wartości prądu, tylko sygnał typu dI/dt, czyli zależny od tego, jak szybko prąd rośnie albo maleje.
W praktyce oznacza to potrzebę całkowania sygnału. Dopiero integrator zamienia napięcie z pętli na wynik, który elektronika czyta jako rzeczywisty prąd. Jak opisuje Fluke, właśnie ten układ całkujący przekształca sygnał z pętli na wartość proporcjonalną do prądu w przewodniku.
To rozwiązanie ma bardzo ważną zaletę: brak ferromagnetycznego rdzenia oznacza brak nasycenia. Dzięki temu czujnik zachowuje liniowość nawet przy bardzo dużych prądach chwilowych i gwałtownych zmianach obciążenia. W kartach katalogowych LEM spotyka się rozwiązania od 1 do 300 000 A AC, co dobrze pokazuje skalę tej technologii.
Właśnie dlatego ten typ pomiaru tak dobrze znosi warunki, które dla klasycznego przekładnika bywają już zbyt trudne. To prowadzi prosto do pytania, gdzie taki pomiar daje największy sens w realnej instalacji.
Gdzie sprawdza się najlepiej w energetyce i fotowoltaice
W mojej ocenie największą przewagę ten czujnik daje tam, gdzie liczy się retrofit, czyli dołożenie pomiaru do już działającej instalacji bez większej ingerencji w obwód. W energetyce i fotowoltaice to bardzo częsty scenariusz, bo rozdzielnica, falownik albo szyna zbiorcza już pracują, a właściciel chce po prostu zacząć monitorować prąd.
- Wyjście AC falownika PV - tu łatwo kontrolować, ile energii instalacja realnie oddaje do sieci albo do budynku.
- Rozdzielnica główna - dobry punkt do nadzoru całego obiektu, zwłaszcza gdy chcemy analizować obciążenia bez wyłączania zasilania.
- Szyny zbiorcze i duże kable - tam, gdzie klasyczny montaż jest kłopotliwy albo wymaga przeróbek mechanicznych.
- Magazyny energii i stacje ładowania - ważne przy monitoringu prądów zmiennych, stanów przejściowych i pracy w dużych zakresach.
- Analiza jakości energii - przydatna, gdy trzeba obserwować harmoniczne, przeciążenia i krótkotrwałe skoki prądu.

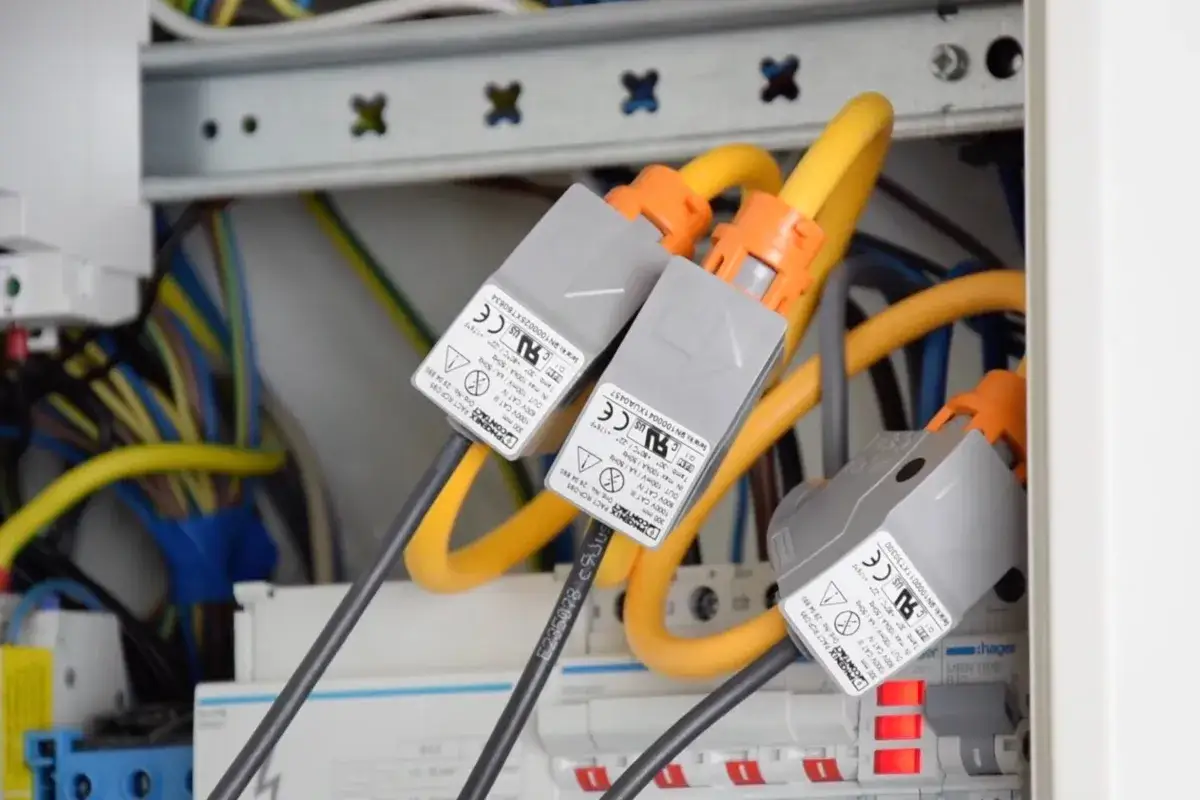

W instalacjach PV szczególnie dobrze widać praktyczną stronę tego rozwiązania: nie zawsze da się wyłączyć obiekt na czas montażu, a często po prostu nie ma na to przestrzeni. Pętla pomiarowa zakładana na kabel albo szynę pozwala obejść ten problem bez rozbierania pół rozdzielnicy.
Jest jednak ważne zastrzeżenie: po stronie DC falownika lub przy pomiarze prądu stałego ten typ czujnika nie jest właściwym wyborem. Skoro wiemy już, gdzie działa najlepiej, warto uczciwie porównać go z innymi metodami pomiaru.
Czym różni się od przekładnika prądowego i bocznika
Największy błąd, jaki widzę, to traktowanie wszystkich czujników prądu jak zamienników. To tak nie działa, bo każdy z nich opiera się na innym zjawisku fizycznym i ma inne ograniczenia. Poniższe porównanie najlepiej pokazuje, kiedy który wariant ma sens.
| Kryterium | Rogowski | Przekładnik prądowy | Bocznik |
|---|---|---|---|
| Rodzaj prądu | AC i szybkie impulsy | Głównie AC | AC i DC |
| Zasada działania | Napięcie zależne od zmiany prądu, potem całkowanie | Transformacja magnetyczna w rdzeniu | Spadek napięcia na rezystorze pomiarowym |
| Nasycenie | Brak | Tak, przy dużych prądach i zwarciach | Brak nasycenia magnetycznego, ale pojawia się grzanie |
| Montaż | Elastyczny, wygodny retrofit | Sztywniejszy, zależny od okna montażowego | Wymaga włączenia w obwód |
| Bezpieczeństwo i ingerencja | Galwaniczna separacja i mała ingerencja w układ | Dobra izolacja, ale więcej ograniczeń mechanicznych | Większa ingerencja w tor prądowy |
| Najlepsze zastosowanie | Duże prądy, modernizacje, monitoring | Klasyczny pomiar w stabilnych układach | Precyzyjny pomiar DC i niskich prądów |
Jak opisuje Fluke, w takim układzie kluczowy jest integrator, bo to on zamienia sygnał z pętli w wartość zrozumiałą dla miernika. W praktyce właśnie od tego elementu zależy, czy cały system będzie działał stabilnie, czy tylko „z grubsza” pokaże przebieg.
Ja patrzę na to prosto: jeśli potrzebuję prostego, bezinwazyjnego pomiaru dużego AC, Rogowski zwykle wygrywa wygodą. Jeśli mierzę prąd stały albo szukam rozwiązania stricte rozliczeniowego, nie upierałbym się przy tej samej technologii. To prowadzi do najważniejszej części, czyli doboru konkretnego modelu.
Jak dobrać model do swojej instalacji bez przepłacania
Ja zwykle zaczynam od trzech pytań: jaki jest maksymalny prąd, gdzie dokładnie ma wejść pętla i jaki sygnał ma przyjąć miernik, rejestrator albo analizator. Dopiero potem patrzę na markę czy konkretną serię, bo bez tych danych łatwo kupić czujnik, który będzie „prawie pasował”, a to w praktyce jest najgorszy scenariusz.
- Zakres prądu - zostaw zapas, zwykle 20-30% ponad spodziewany maksimum, żeby nie pracować na granicy możliwości.
- Geometria montażu - średnica lub długość elastycznej pętli musi realnie objąć kabel albo szynę bez naprężania i bez kombinowania z montażem.
- Wyjście i integrator - sprawdź, czy urządzenie pomiarowe oczekuje sygnału o określonej czułości, na przykład w mV/kA, i czy integrator jest zgodny z czujnikiem.
- Dokładność - do monitoringu energetycznego często wystarcza klasa 0,5 albo 1,0, ale do bardziej wymagających zastosowań trzeba czytać kartę katalogową bardzo ostrożnie.
- Pasmo i faza - jeśli analizujesz harmoniczne, stany przejściowe albo krótkie impulsy, nie patrz tylko na prąd znamionowy.
- Warunki środowiskowe - przy montażu na zewnątrz znaczenie mają IP, zakres temperatur i odporność na wilgoć, kurz oraz promieniowanie UV.
W praktyce spotyka się bardzo szerokie zakresy pracy, od modeli do kilku amperów po konstrukcje dla setek tysięcy amperów. To pokazuje, że dobór nie może opierać się wyłącznie na nazwie technologii, tylko na pełnym zestawie parametrów.
Dodatkowo sprawdzam, czy dany system ma służyć do zwykłego monitoringu, czy do czegoś bliższego metrologii. Jeśli instalacja ma pracować w rozliczeniach, nie wystarczy „dobry czujnik” - cały tor pomiarowy musi być naprawdę dobrze dopasowany. Gdy ten etap jest zrobiony poprawnie, najwięcej problemów i tak powodują montaż oraz późniejsza interpretacja wyników.
Najczęstsze błędy przy montażu i interpretacji wyników
Najczęściej widzę nie tyle wadę samego czujnika, ile błędy po stronie użytkownika. One są zdradliwe, bo na pierwszy rzut oka wszystko wygląda poprawnie, a wyniki i tak potrafią być przesunięte albo niestabilne.
- Oczekiwanie pomiaru DC - to najprostszy błąd, bo ten typ sensora nie jest przeznaczony do prądu stałego.
- Brak zgodnego integratora - bez właściwego toru przetwarzania sygnał z pętli nie da czytelnego wyniku.
- Zły montaż mechaniczny - przewodnik powinien być ułożony zgodnie z zaleceniami producenta, a pętla zamknięta pewnie i bez luzów.
- Ignorowanie zakłóceń z otoczenia - sąsiednie przewody, duże prądy w pobliżu i nieprawidłowe prowadzenie kabli potrafią zafałszować odczyt.
- Wybór tylko po nominalnym amperażu - bez sprawdzenia pasma, czułości i klasy dokładności łatwo kupić sprzęt nie do tego zadania.
- Mylenie monitoringu z rozliczeniem - to, że dane są stabilne i „wyglądają dobrze”, nie oznacza jeszcze, że układ nadaje się do celów formalnych.
Przy czujnikach elastycznych bardzo ważna jest też konsekwencja w montażu: jeśli raz zamontujesz pętlę poprawnie, a innym razem pod lekkim skrętem albo naprężeniem, wyniki mogą się różnić bardziej, niż się wydaje. Właśnie dlatego nie traktowałbym ich jak uniwersalnego akcesorium, tylko jak element systemu, który wymaga konkretnej dyscypliny montażowej.
To wszystko ma szczególne znaczenie w modernizowanych instalacjach, gdzie pomiar dokłada się do istniejącej rozdzielnicy, a nie projektuje od zera.
Co sprawdziłbym przed montażem w rozdzielnicy PV lub magazynie energii
W instalacjach fotowoltaicznych i magazynach energii wybór tego czujnika ma największy sens wtedy, gdy chcesz monitorować duże prądy AC bez zatrzymywania pracy obiektu. Ja przed montażem sprawdzam przede wszystkim, czy mierzona jest właściwa strona układu, czy urządzenie pomiarowe akceptuje sygnał z integratora oraz czy pętla zmieści się wokół kabla albo szyny bez kompromisów mechanicznych.- Czy pomiar dotyczy strony AC, a nie DC.
- Czy analizator albo sterownik potrafi poprawnie obsłużyć sygnał z czujnika.
- Czy okno montażowe pasuje do rzeczywistego przekroju przewodu.
- Czy warunki środowiskowe wymagają wersji outdoorowej, szczelniejszej i odporniejszej na temperaturę.
- Czy cel pomiaru to monitoring, diagnostyka, czy rozliczenia, bo od tego zależy wymagany poziom dokładności.
Jeśli mam to ująć praktycznie, dobrze dobrany czujnik daje dużo informacji przy małej ingerencji w układ. To właśnie ta cecha robi różnicę w nowoczesnych instalacjach energetycznych: nie trzeba przebudowywać całej rozdzielnicy, żeby zacząć sensownie mierzyć, analizować i optymalizować pracę systemu.
