W obwodach prądu przemiennego sam opór przewodu to za mało, żeby przewidzieć zachowanie całego układu. Liczy się także to, jak cewki, kondensatory, długość kabla i częstotliwość wpływają na przepływ energii, czyli na impedancję. W praktyce to właśnie ona pomaga zrozumieć spadki napięcia, pobór prądu i to, dlaczego falownik, silnik albo filtr EMI potrafią zachowywać się inaczej, niż podpowiada prosty rachunek z prawa Ohma.
Najważniejsze informacje w skrócie
- W prądzie zmiennym liczy się nie tylko opór przewodu, ale też zachowanie cewek i kondensatorów.
- Jednostką jest om, ale wynik zależy również od częstotliwości i przesunięcia fazowego.
- W instalacjach domowych i PV największe znaczenie mają przewody, falowniki, silniki oraz filtry w zasilaczach.
- Prosty multimetrowy pomiar nie pokazuje pełnego obrazu, jeśli obwód pracuje w AC z elementami reakcyjnymi.
- Najczęstszy błąd to traktowanie oporu stałoprądowego jako pełnego opisu całego układu.
Czym jest opór obwodu w prądzie przemiennym
Jeśli patrzę na układ zasilany prądem przemiennym, nie ograniczam się do samej rezystancji. W obwodzie dochodzi jeszcze wpływ elementów, które magazynują energię i oddają ją z opóźnieniem, a to zmienia relację między napięciem a prądem. Dlatego w praktyce ta wielkość opisuje nie tylko „ile przeszkód” ma przewodnik, ale też jak obwód reaguje na zmianę częstotliwości.
W prądzie stałym sprawa jest prostsza: jeśli rezystancja rośnie, prąd zwykle maleje. W AC dochodzi jednak faza, czyli przesunięcie między przebiegiem napięcia i prądu. Właśnie dlatego ten sam element może zachowywać się zupełnie inaczej przy 50 Hz, inaczej przy kilkuset hercach, a jeszcze inaczej w układzie z falownikiem lub zasilaczem impulsowym.
Najkrócej mówiąc, w obwodach sinusoidalnych nie chodzi tylko o „czy prąd popłynie”, ale też o to, w jakim stopniu i z jakim opóźnieniem. Żeby to dobrze uporządkować, trzeba rozdzielić trzy pojęcia, które często są wrzucane do jednego worka.
Z czego składa się wartość Z
W praktyce rozróżniam trzy rzeczy: rezystancję, reaktancję indukcyjną i reaktancję pojemnościową. Rezystancja to klasyczny opór przewodnika, który zamienia energię głównie w ciepło. Reaktancja natomiast wynika z tego, że cewki i kondensatory nie tylko „przeszkadzają” przepływowi prądu, ale też reagują na zmianę pola magnetycznego lub elektrycznego.
| Wielkość | Co opisuje | Jak zależy od częstotliwości | Jak zwykle objawia się w praktyce |
|---|---|---|---|
| Rezystancja | Stały opór materiału i połączeń | Zwykle nie zależy bezpośrednio od częstotliwości | Straty cieplne, spadek napięcia, nagrzewanie przewodu |
| Reaktancja indukcyjna | Opozycję cewek i elementów o charakterze indukcyjnym | Rośnie wraz z częstotliwością | Silniki, transformatory i dławiki pobierają prąd inaczej niż odbiorniki rezystancyjne |
| Reaktancja pojemnościowa | Opozycję kondensatorów i elementów pojemnościowych | Maleje wraz z częstotliwością | Filtry, układy wejściowe zasilaczy i długie linie kablowe zachowują się inaczej przy wyższych częstotliwościach |
| Wartość Z | Całkowity opis zachowania układu w AC | Zmienia się wraz z R, L, C i częstotliwością | Pomaga ocenić prąd, spadki napięcia i przesunięcie fazowe |

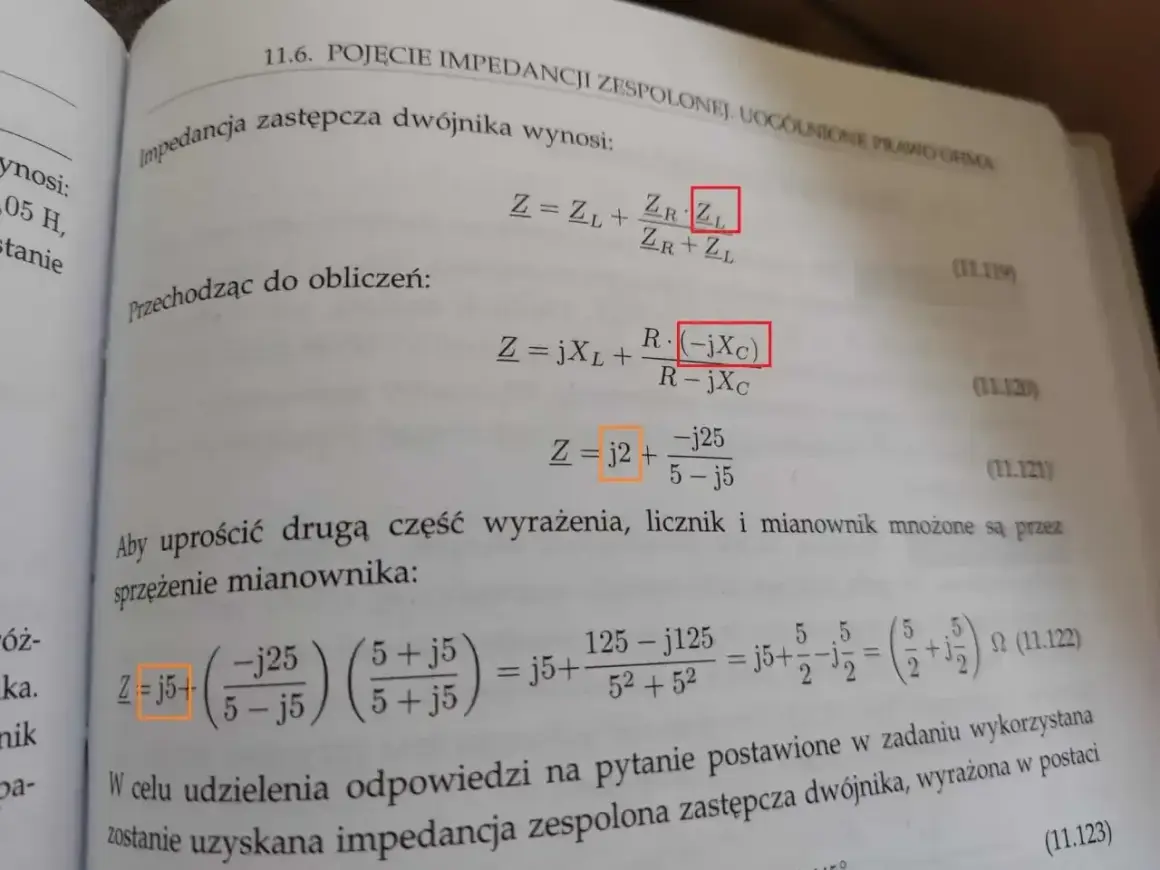

W uproszczeniu można powiedzieć, że całkowity opór obwodu wynika z połączenia tych składowych, a nie z jednej liczby zapisanej na obudowie. W obwodach szeregowych często używa się zależności Z = √(R² + X²), gdzie X oznacza składową reakcyjną. To jeszcze nie zamyka całego opisu, bo przy analizie AC liczy się również kąt fazowy, ale do praktycznej oceny wystarczy już wiedzieć, że częstotliwość potrafi zmienić wynik bardzo wyraźnie.
Gdy znamy te składniki, łatwiej zobaczyć, dlaczego ta sama instalacja może być „w porządku” na papierze, a w praktyce sprawiać kłopoty przy rzeczywistym obciążeniu.
Dlaczego to ma znaczenie w domu i w fotowoltaice
W instalacjach domowych ten temat wraca szybciej, niż wielu osobom się wydaje. Wystarczy dłuższy odcinek kabla do garażu, pompa ciepła, klimatyzator albo falownik PV, żeby opór całej drogi prądu zaczął mieć realne znaczenie. Nie chodzi tylko o same straty energii, ale też o stabilność napięcia, poprawne działanie zabezpieczeń i zachowanie urządzeń przy rozruchu.
W systemach fotowoltaicznych patrzę na to szczególnie uważnie po stronie AC, czyli tam, gdzie falownik oddaje energię do sieci domowej. Jeśli przewód jest za długi albo zbyt cienki, rośnie spadek napięcia i mogą pojawić się niepożądane odchylenia pracy falownika. Z kolei przy odbiornikach indukcyjnych, takich jak silniki czy transformatory, znaczenie mają także moc bierna i przesunięcie fazowe, bo część energii nie zamienia się bezpośrednio w pracę użyteczną, tylko krąży między źródłem a obciążeniem.
- Długi przewód od falownika może zwiększyć spadek napięcia i obniżyć sprawność całego układu.
- Silnik lub pompa obciąża sieć inaczej niż grzałka, bo dochodzi składnik indukcyjny i prąd rozruchowy.
- Zasilacz impulsowy potrafi zmieniać zachowanie obwodu w szerszym zakresie częstotliwości niż klasyczny odbiornik rezystancyjny.
- Filtry EMI są projektowane właśnie po to, by kontrolować zachowanie układu w wyższych częstotliwościach, a nie tylko przy 50 Hz.
W praktyce najbardziej opłaca się myśleć o całej trasie przepływu energii, a nie o jednym komponencie wyrwanym z kontekstu. To prowadzi już prosto do pytania, jak taki układ w ogóle sensownie mierzyć.
Jak mierzyć i nie pomylić wyniku z samą rezystancją
Najczęstszy błąd widzę wtedy, gdy ktoś bierze zwykły multimetr i uznaje wynik za pełny opis obwodu. Taki pomiar jest przydatny, ale pokazuje przede wszystkim rezystancję stałoprądową albo bardzo uproszczony obraz sytuacji. Jeśli układ pracuje przy 230/400 V, 50 Hz i zawiera elementy indukcyjne lub pojemnościowe, sam odczyt z multimetru nie wystarczy.
Do oceny zachowania w AC lepiej nadają się mierniki LCR, oscyloskop z odpowiednimi sondami albo specjalistyczny analizator impedancyjny. Miernik LCR, czyli przyrząd do pomiaru indukcyjności, pojemności i rezystancji, pozwala sprawdzić element przy zadanej częstotliwości testowej. To ważne, bo ten sam kondensator może wyglądać inaczej przy 100 Hz, inaczej przy 1 kHz, a jeszcze inaczej w realnym układzie z falownikiem.
| Narzędzie | Do czego się nadaje | Gdzie pojawia się ograniczenie |
|---|---|---|
| Multimetr | Pomiar napięcia, prądu i prostego oporu | Nie pokaże pełnego zachowania fazowego w obwodzie AC |
| Miernik LCR | Sprawdzenie cewek, kondensatorów i wybranych parametrów przy konkretnej częstotliwości | Wynik zależy od częstotliwości testowej |
| Oscyloskop | Obserwacja przebiegu napięcia i prądu oraz przesunięcia fazowego | Wymaga poprawnej interpretacji sygnału |
Jeśli układ jest sinusoidalny i stabilny, można w przybliżeniu policzyć wartość Z z ilorazu napięcia i prądu. Trzeba jednak uważać na przebiegi zniekształcone, typowe dla wielu nowoczesnych zasilaczy i falowników, bo wtedy prosty wzór przestaje być pełnym opisem sytuacji. Właśnie dlatego pomiar bez kontekstu daje pozorną pewność, a nie realną diagnozę.
Gdy już wiadomo, jak to mierzyć, łatwiej wskazać typowe pułapki, które prowadzą do błędnych wniosków.
Najczęstsze błędy przy interpretacji wyników
Najbardziej myli mnie zawsze to samo: ktoś porównuje dwa urządzenia wyłącznie po „oporze”, choć jedno pracuje jak odbiornik rezystancyjny, a drugie ma wyraźny charakter indukcyjny lub pojemnościowy. To nie jest drobna różnica, tylko zmiana sposobu pracy całego układu. W AC znaczenie ma nie tylko wartość liczbowa, ale też to, jak prąd układa się względem napięcia.
- Ignorowanie częstotliwości - wynik przy 50 Hz nie mówi wszystkiego o zachowaniu przy wyższych częstotliwościach.
- Traktowanie rezystancji jak pełnego opisu - w obwodach z cewkami i kondensatorami to za mało.
- Brak uwzględnienia fazy - ten sam prąd może oznaczać inną moc czynną i inną moc bierną.
- Porównywanie danych katalogowych bez warunków pomiaru - parametr zmierzony przy innej częstotliwości bywa tylko orientacyjny.
- Pomijanie długości przewodów - nawet poprawnie dobrane urządzenie może działać gorzej, jeśli trasa zasilania jest za długa lub zbyt cienka.
W praktyce najrozsądniej jest patrzeć na układ całościowo: źródło, przewody, odbiornik, sposób pracy i zakres częstotliwości. Dopiero taki zestaw pozwala ocenić, czy wynik ma sens, czy tylko wygląda dobrze na papierze.
To prowadzi do ostatniej, bardziej praktycznej części: co z tego wynika przy realnym projektowaniu i doborze urządzeń.
Na końcu liczy się cała droga prądu, nie tylko jeden element
Jeśli projektuję albo oceniam instalację, zawsze zaczynam od trzech pytań: jaka jest częstotliwość pracy, jak długa jest trasa przewodów i jaki charakter ma obciążenie. W fotowoltaice dochodzi jeszcze falownik, który często wnosi własne wymagania po stronie AC. Wtedy najważniejsze staje się nie to, czy wszystko „da się podłączyć”, ale czy układ będzie pracował stabilnie, bez nadmiernych strat i bez niepotrzebnych problemów z napięciem.
W praktyce pomagają cztery proste zasady. Po pierwsze, nie dobierałbym przewodu tylko po mocy znamionowej urządzenia, ale także po długości trasy i spodziewanym spadku napięcia. Po drugie, przy odbiornikach z silnikami trzeba brać pod uwagę prąd rozruchowy i przesunięcie fazowe. Po trzecie, przy urządzeniach z zasilaczami impulsowymi warto sprawdzić, czy producent podaje parametry przy tej samej częstotliwości, w której układ faktycznie pracuje. Po czwarte, jeśli wynik pomiaru wydaje się „zbyt dobry”, sprawdziłbym jeszcze warunki testu, bo właśnie tam najczęściej ukrywa się błąd.
Dobrze policzony układ nie jest najkrótszą drogą do „jakiegoś” działania, tylko najpewniejszą drogą do stabilnej pracy. I właśnie dlatego w elektryce warto patrzeć szerzej niż na samą liczbę z jednego pomiaru.
