Warystor to jeden z tych elementów, które są małe, tanie i często niedoceniane, a potrafią uratować zasilacz, falownik albo płytę sterującą przed skutkami krótkiego skoku napięcia. W praktyce odpowiedź na pytanie warystor co to sprowadza się do jednego: to element ochronny, który w normalnych warunkach ma bardzo dużą rezystancję, a przy przepięciu gwałtownie ją obniża i odprowadza nadmiar energii. Poniżej wyjaśniam, jak działa, gdzie ma sens zastosowanie, jak go dobrać i kiedy przestaje spełniać swoją rolę.
Najważniejsze fakty o warystorze, zanim przejdziesz do szczegółów
- Warystor chroni przed krótkimi przepięciami, ale nie zastępuje bezpiecznika ani pełnego ogranicznika przepięć.
- Montuje się go równolegle do chronionego obwodu, żeby przejął impuls napięciowy.
- Najczęściej spotkasz go w listwach przeciwprzepięciowych, zasilaczach, sterownikach, automatyce i instalacjach PV.
- Dobór zaczyna się od napięcia pracy układu, a dopiero potem patrzy się na energię impulsu, obudowę i bezpieczeństwo termiczne.
- Po silnym przepięciu warystor może działać słabiej, nawet jeśli z zewnątrz nie wygląda na uszkodzony.
Jak działa warystor i dlaczego reaguje na przepięcia
Najczęściej chodzi o MOV, czyli warystor z tlenku metalu, oparty na ceramicznym materiale półprzewodnikowym. W normalnej pracy zachowuje się jak bardzo słaby przewodnik, ale gdy impuls przekroczy jego próg, zaczyna przewodzić mocno i „ściąga” przepięcie do poziomu bezpieczniejszego dla układu. W praktyce montuje się go równolegle do chronionego obwodu, bo jego zadaniem nie jest przerwanie zasilania, tylko szybkie przejęcie energii udaru.
To ważne rozróżnienie: warystor nie usuwa problemu, tylko zamienia go w ciepło, które musi zostać rozproszone. Jeśli impuls jest zbyt silny albo powtarza się często, element starzeje się szybciej, a jego parametry się zmieniają. Dlatego ten sam warystor może działać latami w spokojnym środowisku, a w trudniejszej instalacji zużyć się znacznie wcześniej. To prowadzi od razu do pytania, gdzie taki element rzeczywiście ma sens.
Gdzie warystory pracują najczęściej
W praktyce spotykam je tam, gdzie elektronika jest narażona na krótkie, gwałtowne impulsy napięcia. Nie chodzi wyłącznie o „burzę z piorunami”, bo równie dobrze problemem bywają przełączenia silników, cewki, długie przewody albo zakłócenia przenoszone przez sieć zasilającą.
- Listwy przeciwprzepięciowe i zasilacze - warystor tłumi krótkie skoki z sieci 230 V, zanim dotrą do elektroniki.
- Automatyka i sterowanie - dobrze chroni wejścia z przekaźników, styczników i cewek, gdzie pojawiają się impulsy indukcyjne.
- Porty sygnałowe - w delikatnych liniach komunikacyjnych częściej stosuje się miniaturowe odmiany o mniejszej pojemności.
- Fotowoltaika - na stronie DC i przy falowniku ogranicza skutki przepięć indukowanych przez wyładowania atmosferyczne i przełączenia w instalacji.
W systemach PV ma to szczególne znaczenie, bo nawet krótki impuls potrafi uszkodzić falownik, monitoring albo elektronikę w skrzynce łączeniowej. Dlatego warystor nie jest tu dodatkiem „na wszelki wypadek”, tylko realnym elementem ochrony infrastruktury energetycznej. Zanim jednak dobierzesz taki element do konkretnego układu, dobrze jest wiedzieć, jak wygląda i po jakich parametrach odróżnić sensowny wybór od przypadkowego.
Jak wygląda warystor i po czym rozpoznać właściwy typ
Najbardziej znany jest warystor dyskowy, zwykle niebieski, zielony albo pomarańczowy, przypominający mały krążek z dwoma wyprowadzeniami. W elektronice sygnałowej częściej spotkasz jego miniaturowe wersje SMD, które zajmują mało miejsca i szybciej reagują na zakłócenia o niższej energii. To nie jest kosmetyka obudowy, tylko wskazówka, do czego dany typ został zaprojektowany.
Gdy patrzę na dobór, zawsze sprawdzam kilka parametrów, bo sam rozmiar niczego jeszcze nie gwarantuje.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie pracy | Najwyższe napięcie, przy którym element ma pozostać „niewidoczny” dla układu | Zbyt niski wybór powoduje grzanie i niepotrzebne obciążenie w normalnej pracy |
| Napięcie ograniczające | Poziom, do którego warystor „ucina” impuls | Określa, ile energii dotrze jeszcze do chronionej elektroniki |
| Energia impulsu i prąd udarowy | To, ile jednorazowego udaru element ma wytrzymać | Kluczowe w sieci AC, przy falownikach i w instalacjach narażonych na przepięcia atmosferyczne |
| Pojemność | Wpływ elementu na szybkie sygnały | W portach danych i interfejsach komunikacyjnych zbyt duża pojemność zaczyna przeszkadzać |
| Zabezpieczenie termiczne | Mechanizm odłączający warystor przy przegrzaniu | Zmniejsza ryzyko dymienia, nadtopienia i wtórnego uszkodzenia całej płytki |
W praktyce miniaturowe MLV są lepsze dla sygnałów i danych, a klasyczne MOV dla energii i zasilania. To jednak dopiero połowa decyzji, bo sam wygląd i parametry katalogowe nie wystarczą, jeśli element ma pracować w konkretnym urządzeniu lub instalacji. Następny krok to dobór bez zgadywania.
Jak dobrać warystor do układu bez zgadywania
Gdy dobieram warystor, zaczynam od dwóch pytań: jakie jest najwyższe napięcie w normalnej pracy i jak silny impuls ma przetrwać układ. Nie wybiera się elementu „na oko” ani po samej średnicy obudowy, bo to prosta droga do grzania się warystora albo słabej ochrony.
| Układ | Na co patrzeć przede wszystkim | Czego unikać |
|---|---|---|
| Sieć 230 V AC i zasilacze | Napięcie pracy z zapasem, zdolność do przyjęcia impulsu i bezpieczne odprowadzenie ciepła | Doboru elementu „na styk”, bez uwzględnienia skoków i tolerancji sieci |
| Fotowoltaika po stronie DC | Stałe napięcie stringu, miejsce montażu SPD, współpracę z uziemieniem i długością przewodów | Oparcia ochrony tylko na jednej listwie lub jednym module, bez ochrony przy falowniku |
| Linie sygnałowe i komunikacyjne | Niską pojemność, szybkie ograniczanie napięcia i mały wpływ na transmisję | Dużych MOV-ów, które dodają zbędne obciążenie dla sygnału |
| Układy z cewkami i przekaźnikami | Skoordynowanie ochrony z innymi elementami tłumiącymi przepięcie | Liczenia, że sam warystor rozwiąże problem energii indukcyjnej |
- Nie dobieraj zbyt niskiego napięcia pracy. Wtedy warystor zaczyna reagować za wcześnie i niepotrzebnie się nagrzewa.
- Nie traktuj energii impulsu jako liczby dekoracyjnej. W instalacjach zewnętrznych i PV to jeden z najważniejszych parametrów.
- Montaż ma znaczenie. Im bliżej wejścia zasilania i miejsca, gdzie impuls wchodzi do urządzenia, tym lepiej.
- Myśl o całym torze ochrony. W wielu zastosowaniach warystor powinien współpracować z bezpiecznikiem, odłączeniem termicznym albo pełnym SPD.
Najczęstszy błąd, który widzę, to kupowanie elementu o zbyt niskim napięciu pracy, bo „będzie lepiej chronił”. W rzeczywistości będzie tylko pracował w niekorzystnym punkcie i szybciej się zużyje. To prowadzi do kolejnej, bardzo praktycznej kwestii: po czym poznać, że warystor jest już do wymiany.
Kiedy warystor przestaje chronić tak, jak powinien

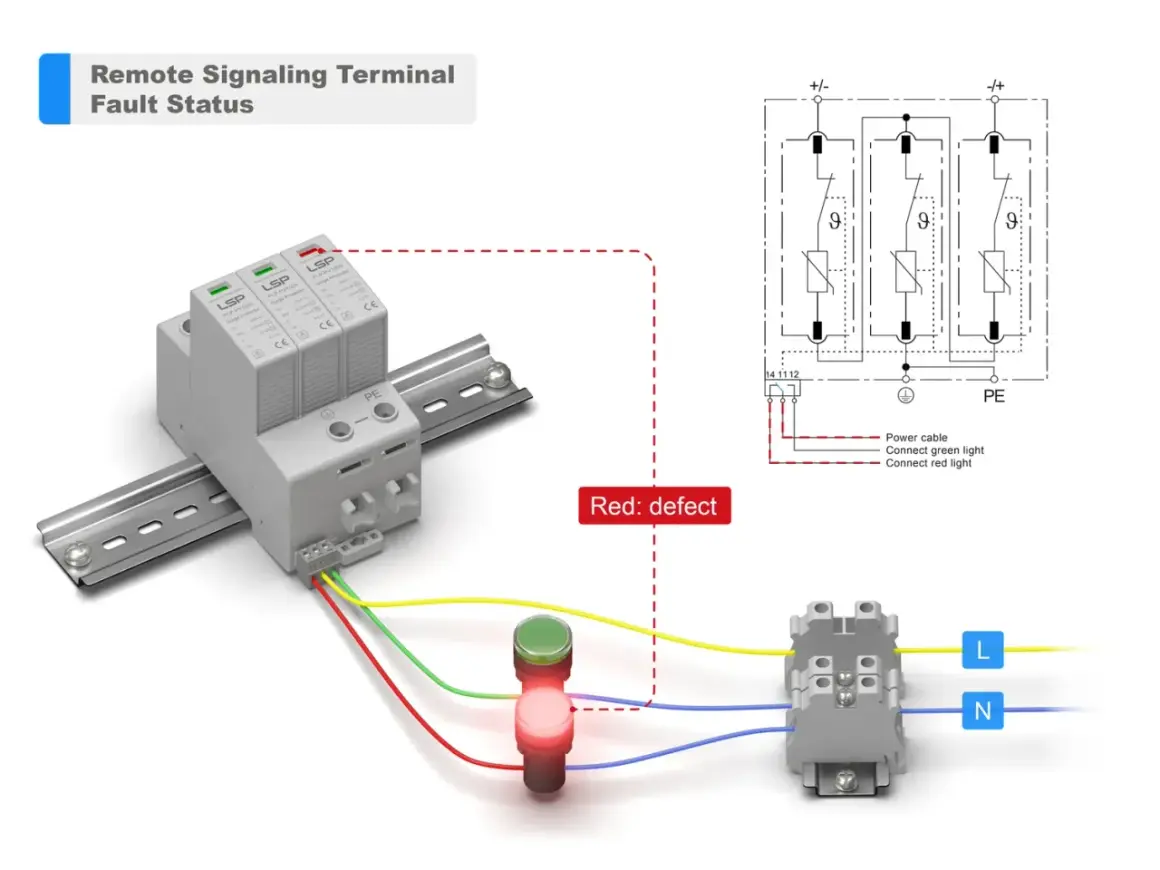

Warystor nie jest wieczny. Po każdym większym impulsie jego charakterystyka może się trochę przesunąć, a po serii przepięć element zaczyna przewodzić wcześniej, niż powinien. To oznacza większy prąd upływu, nagrzewanie i w skrajnym przypadku ryzyko termicznego rozbiegania, dlatego w lepszych konstrukcjach obok warystora pojawia się odłączenie termiczne. TDK opisuje właśnie taki układ jako bezpieczniejszy, bo w razie przegrzania warystor zostaje fizycznie odcięty od zasilania.
Jeśli chodzi o diagnostykę, praktyczna wskazówka jest prosta: szukaj pęknięć, przebarwień, wybrzuszeń, nadtopionych ścieżek i śladów po zadziałaniu bezpiecznika. Panasonic podaje też, że po użyciu odchyłka napięcia warystora o więcej niż 10% może oznaczać uszkodzenie, a sam pomiar wykonuje się poza płytką, przy zasilaniu stałoprądowym 1 mA. Dla serwisanta to cenna podpowiedź, bo część elementów wygląda dobrze, a mimo to straciła już większość skuteczności.
Gdy widzę taki objaw w listwie przeciwprzepięciowej, zasilaczu albo ochronie PV, nie zakładam, że „jeszcze trochę podziała”. W ochronie przepięciowej półśrodki są zwykle droższe niż szybka wymiana. To dobry moment, żeby zestawić warystor z innymi elementami, które często myli się ze sobą.
Warystor a transil, bezpiecznik i ogranicznik przepięć
Warystor jest bardzo użyteczny, ale nie robi wszystkiego. W nowoczesnych układach często współpracuje z innymi zabezpieczeniami, a zrozumienie różnic pomaga uniknąć złych decyzji zakupowych i serwisowych.
| Element | Najlepiej sprawdza się w | Mocne strony | Ograniczenia |
|---|---|---|---|
| Warystor (MOV) | Krótki impuls o większej energii w zasilaniu AC, DC i PV | Prosty, szybki, dobrze znosi udary energetyczne | Starzeje się i wymaga poprawnego doboru napięcia |
| Transil (TVS) | Linie danych, szybkie wejścia i delikatna elektronika | Bardzo szybka reakcja i precyzyjne ograniczanie napięcia | Słabiej znosi duże ilości energii niż typowy MOV |
| Bezpiecznik lub odłączenie termiczne | Ochrona przed skutkami awarii i nadprądem | Odłącza zasilanie i poprawia bezpieczeństwo | Nie tłumi samego przepięcia |
| Iskiernik lub GDT | Bardzo duże impulsy, zwłaszcza w instalacjach zewnętrznych | Dobrze znosi duże energie udarowe | Zwykle reaguje wolniej i wymaga współpracy z innymi elementami |
W domu i w fotowoltaice najczęściej nie chodzi o wybór „albo-albo”, tylko o warstwową ochronę. Warystor przejmuje pierwszy cios, bezpiecznik lub odłączenie termiczne pilnują bezpieczeństwa, a cały ogranicznik przepięć tworzy dopiero sensowny układ, który chroni sprzęt jako całość. I właśnie dlatego w końcowej ocenie nie patrzę na jeden element, tylko na to, czy cały tor ochrony ma sens.
Co naprawdę ma znaczenie przy ochronie elektroniki i fotowoltaiki
Jeśli mam zostawić jedną praktyczną myśl, to taką: warystor jest skuteczny wtedy, gdy jest dobrany do realnego napięcia, zamontowany blisko wejścia i wsparty bezpiecznikiem albo odłączeniem termicznym. W instalacjach fotowoltaicznych traktuję go jako część szerszej ochrony przeciwprzepięciowej, bo dopiero połączenie warystora, poprawnego uziemienia, właściwej topologii przewodów i ogranicznika po odpowiedniej stronie instalacji daje sensowną ochronę sprzętu.
- Po silnej burzy warto sprawdzić stan listew, zasilaczy i ograniczników w instalacji.
- W PV nie ograniczaj ochrony tylko do jednej strony systemu.
- Przy częstych przepięciach planuj okresową kontrolę elementów ochronnych, a nie dopiero naprawę po awarii.
Sama mała pastylka w obudowie nie załatwia sprawy, ale dobrze dobrana potrafi oszczędzić kosztowny zasilacz, sterownik albo falownik. Właśnie dlatego warystor warto rozumieć nie jako przypadkowy drobiazg, tylko jako pierwszy, bardzo konkretny poziom obrony przed przepięciem.
