Niskie napięcie w instalacji elektrycznej to jeden z tych problemów, który długo wygląda niegroźnie, a potem zaczyna psuć komfort, zwiększać straty i utrudniać pracę urządzeń. W praktyce chodzi nie tylko o samą wartość na gniazdku, ale też o spadki w obwodach, jakość zasilania z sieci i zachowanie odbiorników, zwłaszcza falowników, silników oraz elektroniki. Poniżej wyjaśniam, jak odróżnić różne znaczenia tego zjawiska, skąd bierze się obniżone napięcie i co realnie można z tym zrobić w domu, firmie oraz przy fotowoltaice.
Najważniejsze różnice, które trzeba rozumieć od razu
- W Polsce sieć niskiego napięcia pracuje standardowo na poziomie 230/400 V.
- W ocenie jakości zasilania przyjmuje się zwykle, że większość 10-minutowych średnich wartości napięcia powinna mieścić się w granicach ±10% napięcia znamionowego.
- Jeśli napięcie spada lokalnie, winny bywa najczęściej zbyt długi lub zbyt cienki przewód, luźne połączenie albo duże obciążenie jednego obwodu.
- W układach sterowania i bezpieczeństwa spotyka się też bardzo niskie napięcie, zwykle do 50 V AC lub 120 V DC.
- Przy fotowoltaice problemem bywa nie tylko sama sieć, ale też trasa przewodów, bilans faz i reakcja falownika na wahania parametrów.
- Najlepszy pierwszy krok to pomiar pod obciążeniem w kilku punktach instalacji, a dopiero potem decyzja o modernizacji.
Niskie napięcie w sieci i w instalacji to nie to samo
Ja rozdzielam ten temat na trzy poziomy, bo bez tego łatwo pomylić zwykły spadek napięcia z parametrem całej sieci albo z bardzo niskim napięciem używanym w automatyce. W polskich warunkach sieć niskiego napięcia ma wartość znamionową 230/400 V, a w praktyce odbiorca korzysta z niej przez gniazdka, oświetlenie i rozdzielnicę budynkową. To jednak nie znaczy, że każda niższa od nominalnej wartość jest od razu awarią.
W standardach jakości zasilania przyjmuje się też, że napięcie może chwilowo i okresowo odchylać się od wartości znamionowej. W praktyce oznacza to, że nie walczę o idealne 230,0 V w każdej sekundzie, tylko patrzę, czy parametry mieszczą się w rozsądnym przedziale i czy urządzenia pracują stabilnie. Osobną kategorią jest bardzo niskie napięcie, stosowane w systemach sterowania, sygnalizacji, automatyce czy oświetleniu technicznym, gdzie liczy się bezpieczeństwo i prostota zabezpieczeń.
| Poziom | Typowe wartości | Co oznacza w praktyce | Gdzie spotkasz najczęściej |
|---|---|---|---|
| Sieć nN | 230/400 V | Standardowe zasilanie odbiorców końcowych | Mieszkania, domy, biura, małe firmy |
| Spadek napięcia w obwodzie | Zwykle kilka procent | Lokalne obniżenie na przewodach i połączeniach | Długie linie, mocno obciążone obwody, starsze instalacje |
| V bardzo niskie | Do 50 V AC lub 120 V DC | Zasilanie do sterowania, automatyki i zastosowań zwiększających bezpieczeństwo | Domofony, czujniki, LED, systemy alarmowe, część automatyki |
Do tego dochodzi jeszcze rozróżnienie normowe dla sprzętu. W Europie dyrektywa LVD obejmuje urządzenia przeznaczone do pracy w szerszym zakresie napięć niż sama sieć domowa, więc nie wolno mieszać pojęcia „niskie” z jednym konkretnym poziomem w gniazdku. Gdy to uporządkuję, łatwiej znaleźć źródło problemu, bo najczęściej nie zaczyna się on od odbiornika, tylko od drogi, jaką prąd musi do niego dojść.
Skąd biorą się spadki napięcia w domu i w firmie
Najprostsza zasada brzmi tak: im większy prąd i im dłuższa droga przewodu, tym większy spadek napięcia. To nie jest teoria dla projektantów, tylko codzienność w instalacjach, które są rozbudowane, przeciążone albo wykonane „na styk”. Przy tej samej mocy niższe napięcie oznacza wyższy prąd, a wyższy prąd to większe straty, grzanie i gorsza praca urządzeń.
- Zbyt długi odcinek przewodu - typowy problem w garażach, budynkach gospodarczych, warsztatach i rozproszonych instalacjach PV, gdzie od rozdzielnicy do odbiornika jest po prostu za daleko.
- Zbyt mały przekrój żyły - instalacja działa, ale pod obciążeniem napięcie „siada”, a przewody robią się cieplejsze, niż powinny.
- Luźne lub utlenione połączenia - czasem winny nie jest cały obwód, tylko jeden zacisk w puszce, gniazdku albo rozdzielnicy.
- Jednoczesna praca kilku mocnych odbiorników - płyta grzewcza, czajnik, pompa ciepła, warsztat i ładowarka auta na jednym torze potrafią szybko pokazać słabe punkty instalacji.
- Nierównomierne obciążenie faz - w instalacjach trójfazowych jedna faza może być wyraźnie bardziej dociążona niż pozostałe, co objawia się nierówną pracą urządzeń.
- Ograniczenia po stronie sieci zasilającej - długi odcinek linii, słabe warunki na końcu obwodu albo sezonowe przeciążenia też mają znaczenie.
- Lokalne źródła energii - przy fotowoltaice i falownikach dochodzą jeszcze dynamiczne zmiany napięcia, które ujawniają słabą jakość całego układu.
W praktyce najbardziej mylące jest to, że objaw bywa podobny, a przyczyna zupełnie inna. Migające LED-y mogą oznaczać luźny styk, ale też przeciążony obwód albo słabą jakość zasilacza. Dlatego zanim cokolwiek wymienię, najpierw sprawdzam, kiedy problem występuje, na ilu obwodach i czy zmienia się pod obciążeniem.
Jak sprawdzić, czy winna jest instalacja, czy sieć

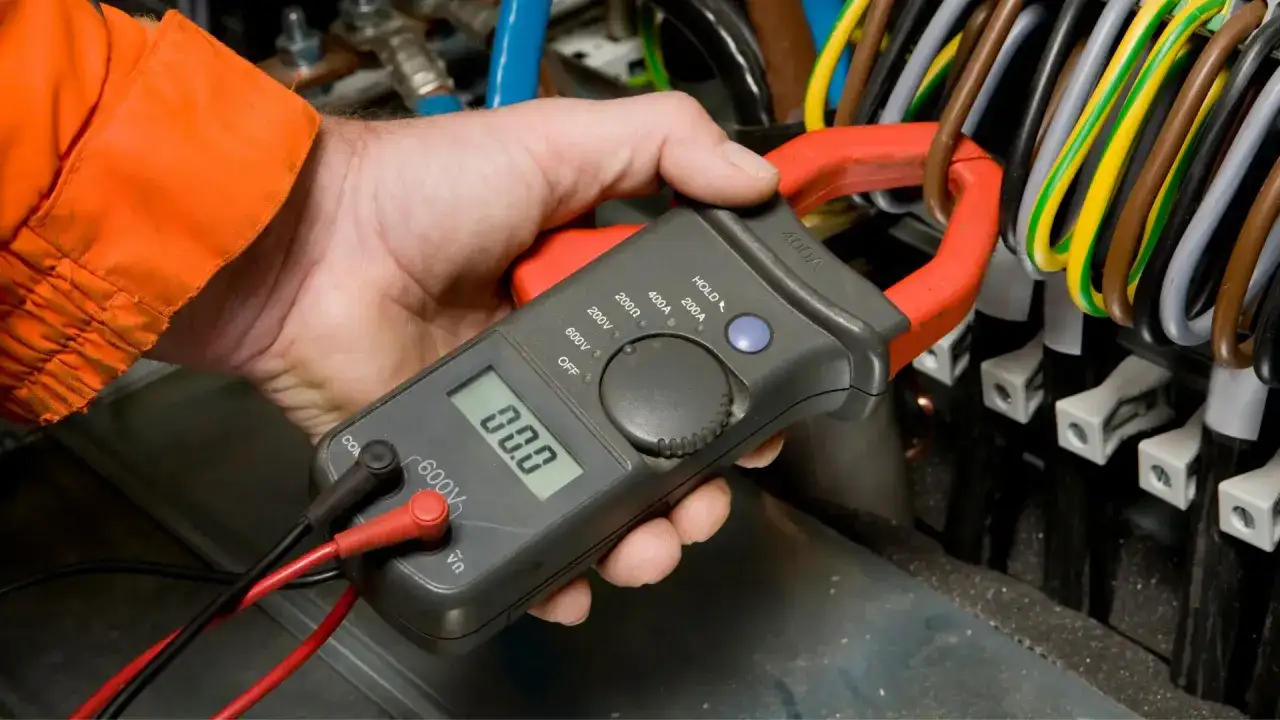

Do pierwszej diagnozy nie potrzeba laboratorium. Wystarczy logiczny pomiar i trochę konsekwencji. Ja zaczynam od sprawdzenia napięcia w kilku miejscach, bo pojedynczy odczyt z jednego gniazdka mówi niewiele, a w instalacjach rozległych różnice potrafią być zaskakujące.

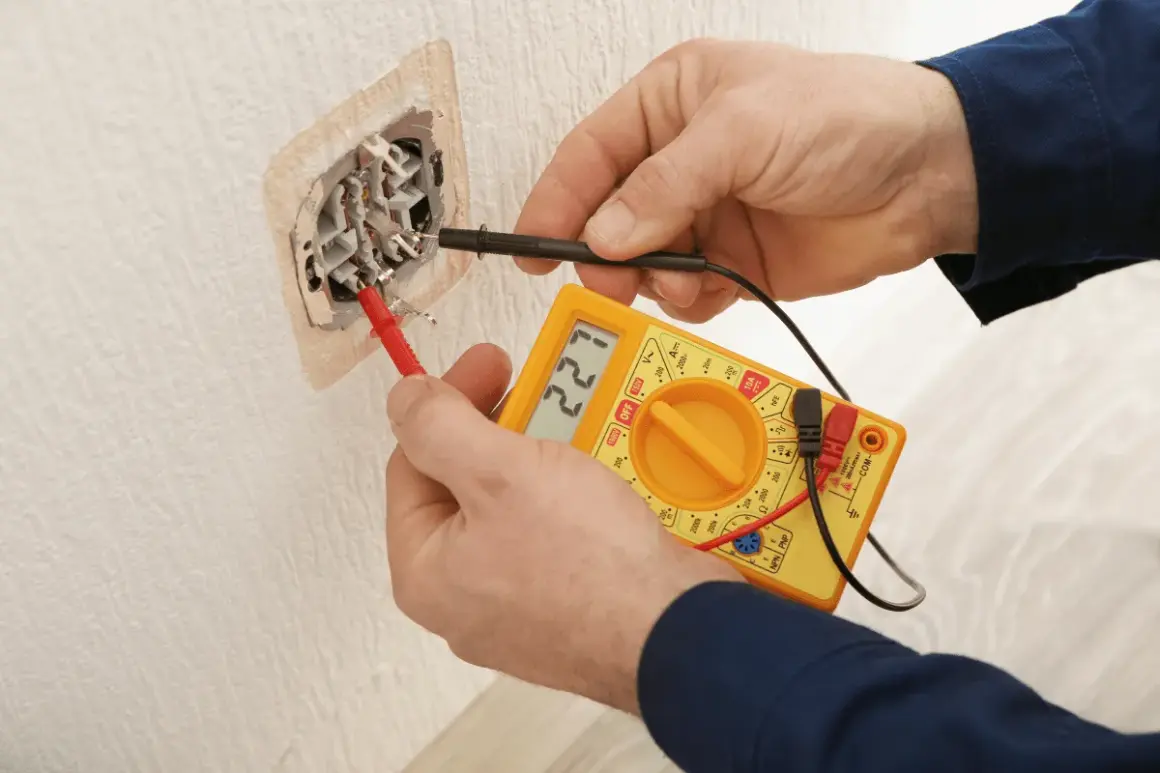

- Sprawdzam napięcie przy małym obciążeniu, najlepiej w kilku gniazdach oddalonych od rozdzielnicy.
- Następnie włączam mocniejszy odbiornik, na przykład czajnik, grzałkę albo kilka urządzeń naraz, i patrzę, jak zmienia się odczyt.
- Porównuję gniazdko bliżej rozdzielnicy z tym najbardziej oddalonym od zasilania.
- Jeśli instalacja jest trójfazowa, sprawdzam każdą fazę osobno, bo problem może dotyczyć tylko jednej z nich.
- Zapisuję porę dnia, bo sieć i obciążenie budynku często zachowują się inaczej rano, inaczej wieczorem i inaczej w godzinach pracy falowników PV.
Jeśli miernik pokazuje wyraźną różnicę między punktami instalacji, to zwykle nie szukam problemu w operatorze sieci, tylko w obwodzie wewnętrznym. Jeśli natomiast wszystkie punkty pokazują podobnie niską wartość, zwłaszcza w określonych godzinach, trzeba brać pod uwagę także zasilanie zewnętrzne.
| Objaw | Najbardziej prawdopodobne źródło | Co sprawdzić najpierw |
|---|---|---|
| Miganie oświetlenia tylko w jednym pomieszczeniu | Lokalny obwód lub połączenie | Gniazda, puszki, połączenia w obwodzie |
| Spadek odczuwalny w całym budynku | Rozdzielnica główna, WLZ lub sieć zasilająca | Pomiary w rozdzielnicy i przy złączu |
| Falownik wyłącza się w słoneczne godziny | Interakcja z siecią lub długość przewodów AC | Napięcie na zaciskach, ustawienia, trasa przewodów |
| Silnik startuje wolno i mocno się grzeje | Zbyt duży spadek na obwodzie | Przekrój przewodu, długość trasy, obciążenie |
Jeżeli pojawia się zapach spalenizny, nagrzewające się gniazdo albo trzaski w rozdzielnicy, nie traktuję tego jako zwykłej niedogodności. To już sygnał do wyłączenia obwodu i wezwania elektryka, bo w takim punkcie problemem bywa nie samo napięcie, ale połączenie, które zaczyna pracować niebezpiecznie.
Jakie skutki ma zbyt niskie napięcie dla urządzeń i fotowoltaiki
Najbardziej odczuwalne skutki widać zwykle nie na mierniku, tylko w pracy odbiorników. Oświetlenie zaczyna pulsować, sprzęt elektroniczny potrafi się resetować, a silniki tracą zapas momentu i dłużej dochodzą do obrotów. W przypadku urządzeń grzejnych efekt bywa mniej spektakularny, ale równie dokuczliwy: czajnik gotuje wolniej, grzałka pracuje dłużej, a całe obciążenie ma wyższe straty.
Silniki i pompy są szczególnie wrażliwe, bo przy obniżonym napięciu pobierają większy prąd, a to zwiększa temperaturę uzwojeń. Taki układ może działać przez jakiś czas, ale nie oznacza to, że działa zdrowo. W dłuższej perspektywie rośnie zużycie izolacji, a zabezpieczenia częściej wchodzą do gry.
Przy fotowoltaice sprawa jest bardziej złożona. Falownik nie tylko oddaje energię, ale też stale kontroluje parametry sieci, więc przy odchyleniach może ograniczać moc albo się odłączać. Jak podaje URE, samo obniżenie napięcia na transformatorze bywa półśrodkiem, bo może pogorszyć warunki u odbiorców bliżej stacji, a na końcu długiego obwodu problem i tak pozostaje. W praktyce znacznie skuteczniejsze bywają większy przekrój przewodów, krótsze pętle obwodów i lepsza konfiguracja sieci.
- LED-y - zaczynają migotać albo świecą nierówno, szczególnie przy słabszych zasilaczach.
- Silniki - tracą moment rozruchowy i mogą się przegrzewać.
- Elektronika - reaguje restartem, błędem lub przejściem na zasilanie awaryjne.
- Falowniki PV - mogą ograniczać moc lub odłączać się, jeśli parametry wychodzą poza dopuszczalny zakres pracy.
- Instalacja jako całość - zaczyna pracować mniej efektywnie, bo większa część energii zamienia się w straty cieplne.
Dlatego samo „podkręcenie” zasilania nie jest dobrą odpowiedzią na każdy przypadek. Najpierw trzeba ustalić, czy problem leży w pojedynczym obwodzie, czy w całej relacji między instalacją a siecią zasilającą, bo od tego zależy sens naprawy.
Co realnie pomaga, a co tylko chwilowo maskuje problem
W praktyce najlepsze efekty dają działania dopasowane do źródła problemu, a nie zakup kolejnego urządzenia „na wszelki wypadek”. Ja patrzę na to od strony technicznej i ekonomicznej: jeśli przyczyna jest lokalna, naprawa też powinna być lokalna. Jeśli problem jest systemowy, doraźne obejścia nie dadzą trwałego efektu.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Dokręcenie zacisków, czyszczenie połączeń, przegląd puszek | Gdy problem dotyczy jednego obwodu lub występują grzania i niestabilność | Nie rozwiąże źle dobranej trasy ani zbyt małego przekroju |
| Podział obwodów i równoważenie faz | Gdy jedna linia lub jedna faza jest wyraźnie przeciążona | Wymaga analizy całej instalacji, a czasem zmian w rozdzielnicy |
| Zwiększenie przekroju przewodu lub skrócenie trasy | Gdy przewód jest za długi, a spadek napięcia rośnie pod obciążeniem | To zwykle najskuteczniejsze, ale też najbardziej pracochłonne rozwiązanie |
| Stabilizator napięcia lub UPS | Gdy trzeba chronić pojedyncze, wrażliwe urządzenie | Nie naprawia instalacji i nie zastąpi modernizacji obwodu |
| Interwencja operatora sieci | Gdy problem dotyczy całej posesji lub wynika z parametrów sieci publicznej | Może wymagać czasu, pomiarów i formalnego zgłoszenia |
W instalacjach z fotowoltaiką zwykle zaczynam od trzech rzeczy: długości przewodu AC między falownikiem a rozdzielnicą, bilansu faz oraz ustawień zabezpieczeń. Dopiero potem rozważam dodatkowe urządzenia poprawiające jakość zasilania, bo najtańsze rozwiązanie to zazwyczaj to, które usuwa przyczynę, a nie zakrywa objaw.
Kiedy pomiar trzeba zrobić od razu, a kiedy wystarczy korekta instalacji
Jeśli miałbym zostawić tylko kilka praktycznych zasad, wyglądałyby tak. Po pierwsze, napięcie poniżej około 207 V w sieci 230 V, utrzymujące się regularnie pod obciążeniem, nie jest czymś, co warto ignorować. Po drugie, jeśli problem obejmuje więcej niż jeden obwód, trzeba myśleć szerzej niż o pojedynczym gniazdku. Po trzecie, nagrzewanie się osprzętu i powtarzalne wyłączenia zabezpieczeń zawsze traktuję jako sygnał ostrzegawczy.
- Gdy objaw występuje tylko w jednym pokoju lub na jednym obwodzie, najpierw sprawdzam połączenia i przekroje przewodów.
- Gdy napięcie spada w całym domu lub firmie, zlecam pomiar przy złączu i w rozdzielnicy głównej.
- Gdy falownik, pompa lub silnik wyłącza się cyklicznie, analizuję warunki pracy pod konkretnym obciążeniem, a nie tylko „na pusto”.
- Gdy problem pojawia się sezonowo, porównuję wyniki z różnych pór dnia, bo obciążenie sieci i produkcja z PV zmieniają warunki pracy instalacji.
Właśnie tu najczęściej zapada dobra decyzja: albo wystarczy korekta lokalna, albo potrzebna jest głębsza modernizacja obwodu, a czasem także kontakt z operatorem. Dobrze wykonany pomiar oszczędza pieniądze, czas i nerwy, bo pokazuje, czy walczysz z detalem w instalacji, czy z parametrem całego zasilania.
