W elektryce histereza pojawia się wtedy, gdy układ nie wraca do stanu wyjściowego dokładnie tą samą drogą, którą do niego doszedł. Dla projektanta oznacza to różnicę między stabilną pracą a niepotrzebnym przełączaniem, grzaniem się elementów i stratą energii. W praktyce spotyka się to w rdzeniach transformatorów, komparatorach, przekaźnikach, termostatach i sterownikach instalacji fotowoltaicznych.
Najważniejsze rzeczy do zapamiętania
- To zjawisko opisuje sytuację, w której wynik zależy nie tylko od bieżącego sygnału, ale też od wcześniejszego stanu układu.
- W rdzeniach transformatorów i dławików oznacza straty energii, które rosną wraz z częstotliwością i doborem materiału.
- W komparatorach, układach Schmitta i regulatorach temperatury dwa progi przełączania poprawiają odporność na szum i ograniczają klapanie styków.
- Zbyt mała martwa strefa daje oscylacje, a zbyt duża pogarsza precyzję i komfort pracy.
- W instalacjach PV dobrze dobrana regulacja zmniejsza grzanie elektroniki i poprawia stabilność sterowania.
Czym jest zjawisko w obwodach elektrycznych
Patrzę na ten temat w dwóch warstwach. Pierwsza dotyczy materiału i pola magnetycznego: stan rdzenia zależy od tego, jak był wcześniej magnesowany. Druga dotyczy sterowania: układ nie musi przełączać się przy tej samej wartości w obie strony, bo dzięki temu działa pewniej i nie wpada w nerwowe oscylacje.
Najprościej mówiąc, układ z „pamięcią” nie reaguje wyłącznie na bieżący impuls. Liczy się także poprzedni kierunek zmian, amplituda zakłóceń i to, czy sygnał właśnie rośnie, czy spada. W magnetyzmie widać to jako pętlę B-H, a w elektronice sterującej jako dwa różne progi przełączenia.
| Obszar | Co zależy od historii | Po co to ma znaczenie |
|---|---|---|
| Rdzeń ferromagnetyczny | Poziom namagnesowania i jego zmiana przy kolejnym cyklu | Pokazuje, ile energii zamienia się w ciepło i jak zachowa się transformator lub dławik |
| Komparator z dodatnim sprzężeniem | Próg przełączenia przy narastaniu i opadaniu sygnału | Chroni układ przed drganiami i fałszywymi przełączeniami |
| Termostat lub regulator | Moment włączenia i wyłączenia grzania albo chłodzenia | Ogranicza taktowanie urządzenia i wydłuża jego żywotność |
Jeśli ktoś widzi tylko „opóźnienie”, łatwo przeoczyć sedno. Tu nie chodzi o zwykłe spowolnienie reakcji, ale o to, że droga w górę i w dół nie jest identyczna. To właśnie odróżnia zjawisko od prostego filtra czy bezwładności mechanicznej, a dalej prowadzi już prosto do strat w rdzeniach.
Dlaczego rdzenie transformatorów i dławików tracą energię

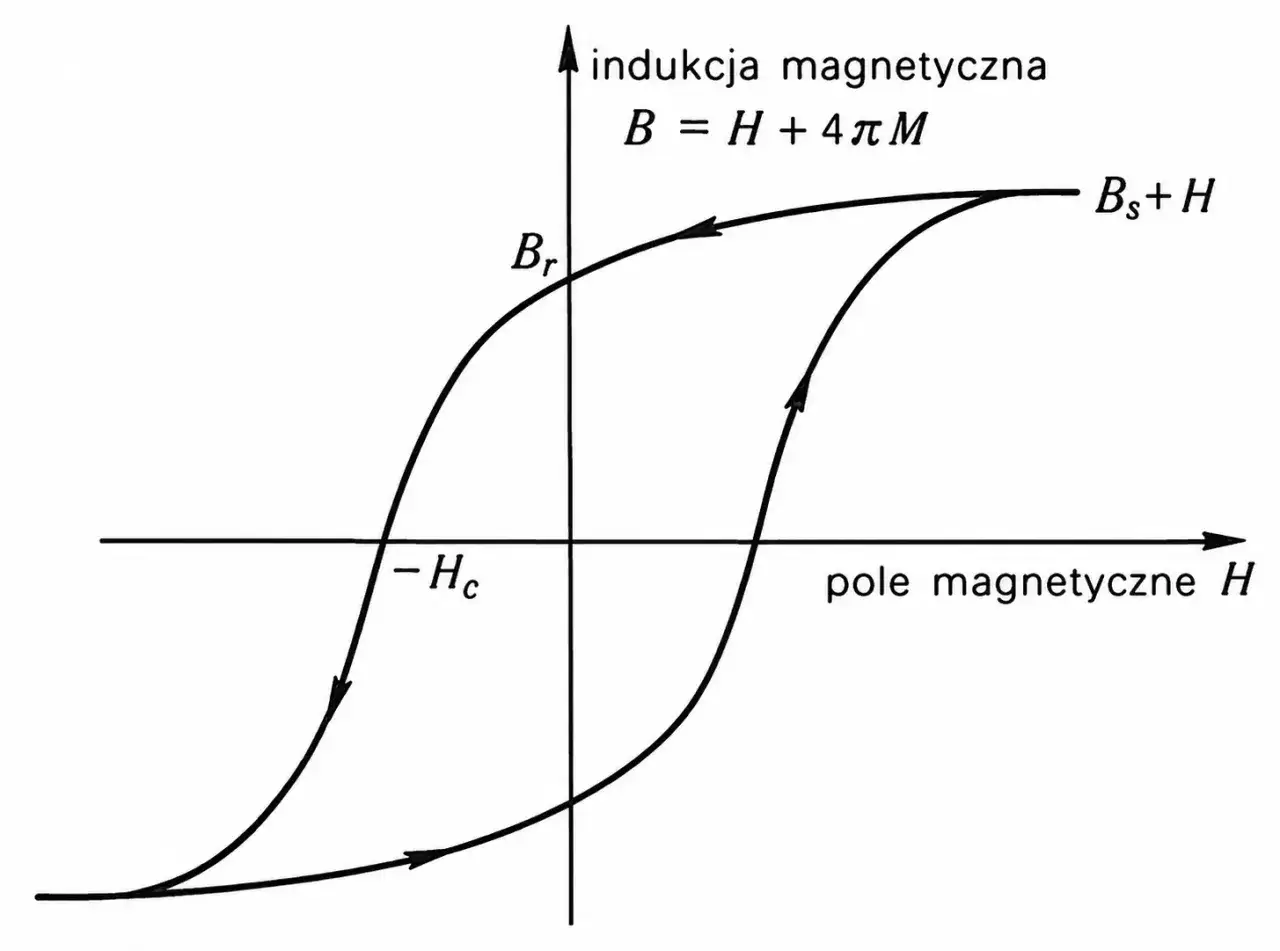

W materiałach ferromagnetycznych domeny magnetyczne nie ustawiają się i nie cofają bez oporu. Gdy pole zmienia kierunek, część energii zostaje zużyta na „przestawienie” struktury materiału, a nie na samo przekazanie mocy dalej. Na wykresie B-H widać to jako pętlę, której pole powierzchni odpowiada energii traconej w jednym cyklu.
Im szersza pętla, tym więcej energii zamienia się w ciepło. W praktyce przekłada się to na temperaturę transformatora, dławika albo silnika oraz na ich sprawność. Dlatego do różnych częstotliwości i zastosowań wybiera się inne materiały: blachy elektrotechniczne do pracy sieciowej, ferryt do przetwornic impulsowych i rdzenie o niskich stratach tam, gdzie liczy się wysoka sprawność.
| Materiał | Typowe użycie | Co daje w praktyce |
|---|---|---|
| Blacha elektrotechniczna | Transformatory sieciowe, większe dławiki | Ogranicza straty przy 50 Hz i dobrze znosi klasyczne warunki pracy |
| Ferryt | Przetwornice impulsowe, filtry, elementy wysokiej częstotliwości | Lepsza praca przy wyższej częstotliwości i mniejsze straty wirowe |
| Materiał magnetycznie twardy | Magnesy trwałe | Duża remanencja, ale to inny cel niż w rdzeniu transformatora |
W falownikach i przetwornicach używanych w energetyce odnawialnej ten temat jest szczególnie ważny. Każda dodatkowa strata w rdzeniu oznacza wyższą temperaturę, gorszą sprawność i większe wymagania wobec chłodzenia. To dlatego dobry projekt nie kończy się na „czy działa”, tylko pyta jeszcze: „jaką ma temperaturę po godzinie pracy i ile energii oddaje po drodze w postaci ciepła?”.
To prowadzi do kolejnego zastosowania, które z pozoru wygląda podobnie, ale pełni zupełnie inną funkcję: świadomego użycia dwóch progów przełączania.
Jak wykorzystuje się to w komparatorach, przekaźnikach i termostatach
W elektronice sterującej ten mechanizm bywa wręcz pożądany. Komparator z dodatnim sprzężeniem zwrotnym, czyli układ Schmitta, przełącza się przy innym napięciu podczas narastania sygnału niż podczas opadania. Dzięki temu wolno zmieniający się, zaszumiony albo zasłonięty zakłóceniami sygnał nie powoduje serii fałszywych zmian stanu.
Ja traktuję to jako prosty sposób na „uspokojenie” układu. Bez niego przekaźnik może klapać, wentylator może się co chwilę zatrzymywać i ruszać, a prosty czujnik temperatury może ciągle przełączać wyjście wokół jednej wartości. Zjawisko jest więc nie tylko fizyczne, ale też bardzo praktyczne: poprawia odporność na szum i zmniejsza zużycie elementów wykonawczych.
- W komparatorach i układach Schmitta ogranicza fałszywe przełączenia przy wolno zmieniającym się sygnale.
- W przekaźnikach i stycznikach zmniejsza liczbę zbędnych cykli załączania, a więc i zużycie styków.
- W termostatach, sterownikach pomp i wentylatorów utrzymuje stabilniejszą pracę bez ciągłego „szarpania” wyjściem.
W wielu prostych układach margines przełączania liczy się już w milivoltach, a w regulatorach temperatury w dziesiątkach lub setkach części stopnia, zależnie od czujnika i aplikacji. Sama idea jest jednak zawsze ta sama: dwa różne progi są lepsze niż jeden, jeśli układ ma pracować spokojnie i przewidywalnie. Następny krok to dobranie tej strefy tak, by pomagała, a nie psuła zachowanie całego systemu.
Jak dobrać szerokość martwej strefy bez psucia działania układu
Najrozsądniej zaczynam od dwóch pytań: jaki poziom szumu ma sygnał wejściowy i jak duże odchylenie na wyjściu jest jeszcze akceptowalne. Martwa strefa powinna być wyraźnie większa od zakłóceń, ale nadal mniejsza niż błąd, który użytkownik lub proces może tolerować. Jeśli ustawimy ją zbyt ciasno, układ zacznie klikać i oscylować. Jeśli zbyt szeroko, będzie reagował z opóźnieniem i dopuści za duże wahania.
| Objaw | Co to zwykle oznacza | Co sprawdzam jako pierwsze |
|---|---|---|
| Przekaźnik lub stycznik szybko się przełącza | Martwa strefa jest za wąska albo sygnał jest zaszumiony | Progi przełączania, filtrację sygnału i prowadzenie przewodów |
| Temperatura faluje bardziej, niż trzeba | Martwa strefa jest za szeroka | Zmniejszenie różnicy między włączeniem i wyłączeniem |
| Układ reaguje z wyraźnym poślizgiem | Próg jest ustawiony zachowawczo albo czujnik źle mierzy | Kalibrację czujnika i miejsce jego montażu |
| W szafie sterowniczej rośnie temperatura | Element mocy pracuje za ciężko lub zbyt często się przełącza | Chłodzenie, częstotliwość pracy i dobór elementu magnetycznego |
W praktyce nie kopiuję ustawień „z internetu” ani z innej instalacji. Inaczej zachowuje się czujnik w zacienionej rozdzielnicy, inaczej wentylator falownika na poddaszu, a jeszcze inaczej regulator magazynu energii, który ma pilnować napięcia baterii. To dlatego sama wartość progu nigdy nie jest ważniejsza niż warunki, w jakich układ ma pracować.
Gdy ta zasada jest dobrze ustawiona, łatwiej przejść do kolejnej rzeczy, która interesuje właścicieli instalacji PV najbardziej: gdzie dokładnie zjawisko ma wpływ na rachunki, sprawność i trwałość sprzętu.
Gdzie ma znaczenie w instalacjach fotowoltaicznych i domowej automatyce
W instalacjach fotowoltaicznych temat wraca częściej, niż mogłoby się wydawać. Falowniki, przetwornice DC/DC, filtry EMI i elementy sterujące temperaturą pracują na granicy kompromisu między sprawnością a stabilnością. Jeśli rdzeń dławika ma zbyt duże straty, zamienia energię w ciepło. Jeśli sterowanie ma zbyt wąski margines, wentylator, pompa albo układ ładowania zaczynają pracować nerwowo.
W magazynach energii i układach ładowania akumulatorów taki margines chroni przed ciągłym przełączaniem wokół jednej wartości napięcia. W domowej automatyce podobną rolę pełni przy sterowaniu pompą ciepła, grzałką CWU albo wentylacją szafy elektrycznej. Chodzi nie tylko o komfort, ale też o mniejsze zużycie styków, kondensatorów i wentylatorów.
Właśnie tu teoria robi się bardzo praktyczna. Dobrze dobrane progi ograniczają taktowanie urządzeń, poprawiają stabilność pracy w upalne dni i pozwalają uniknąć sytuacji, w której układ działa poprawnie tylko „na papierze”. W realnej instalacji liczy się jeszcze temperatura, hałas, liczba cykli przełączeń i to, czy system zachowuje spokój przy chwilowych spadkach produkcji z paneli.
To dlatego w systemach energetycznych, także tych domowych, patrzę na zjawisko nie jak na ciekawostkę z podręcznika, ale jak na narzędzie do oszczędzania energii i wydłużania życia sprzętu. Następna sekcja pokazuje, z czym najłatwiej pomylić ten mechanizm, żeby nie szukać problemu tam, gdzie akurat go nie ma.
Czego nie mylić z awarią
- Pętla magnetyczna w rdzeniu nie oznacza uszkodzenia. To normalna cecha materiału ferromagnetycznego.
- Dwa progi przełączania nie są błędem sterownika. To świadomy sposób na stabilniejszą pracę układu.
- Częste załączanie przekaźnika zwykle nie wynika z „widzimisię” urządzenia, tylko z za małego marginesu lub zakłóceń wejściowych.
- Zbyt duży rozjazd między włączeniem i wyłączeniem często wskazuje na źle dobraną konfigurację, a nie na wadliwy czujnik.
- Jeśli materiał rdzenia się przegrzewa albo starzeje, problemem jest warunek pracy lub dobór elementu, a nie samo zjawisko.
W praktyce najwięcej czasu traci się wtedy, gdy ktoś próbuje leczyć objaw, a nie przyczynę. Zanim więc uznasz układ za niestabilny, sprawdź szum, progi i warunki termiczne. W bardzo wielu przypadkach to wystarczy, żeby odróżnić normalną właściwość działania od rzeczywistej usterki.
Zanim wymienisz element, sprawdź próg przełączania i materiał rdzenia
Jeżeli miałbym zostawić jedną zasadę na koniec, to byłaby ona taka: najpierw diagnozuję, czy problem wynika z nadmiernych oscylacji, czy z rzeczywistej degradacji elementu. W układach sterujących patrzę na różnicę między progami, a w części mocy na straty w rdzeniu, częstotliwość pracy i temperaturę otoczenia.
Takie podejście zwykle oszczędza i czas, i pieniądze. Zamiast wymieniać pół instalacji, wystarczy czasem poszerzyć martwą strefę, poprawić prowadzenie przewodów, dobrać lepszy materiał magnetyczny albo ograniczyć liczbę zbędnych cykli przełączania. To właśnie te drobne korekty najczęściej robią największą różnicę w elektryce i w systemach związanych z fotowoltaiką.
Jeśli układ ma pracować długo i bez nerwowych zmian stanu, szukam równowagi między czułością, stratami i odpornością na zakłócenia. To proste kryterium dobrze porządkuje decyzje projektowe i pozwala wykorzystać to zjawisko jako zaletę, a nie traktować go jak problem sam w sobie.
