W instalacjach 12 V kolor przewodu pomaga szybciej rozpoznać biegunowość i funkcję żyły, ale sam w sobie nie gwarantuje poprawnego podłączenia. Najczęściej spotkasz czerwony jako plus i czarny jako minus, lecz w praktyce pojawiają się też brąz, niebieski, a czasem przewody oznaczone tylko na końcówkach. To ważne zwłaszcza w fotowoltaice, kamperach, łodziach i prostych układach z akumulatorem, bo jedna pomyłka potrafi uszkodzić sterownik, bezpiecznik albo taśmę LED.
Najważniejsze jest rozróżnienie zwyczaju od obowiązującej normy
- W 12 V nie ma jednego uniwersalnego kodu kolorów dla wszystkich branż.
- Najczęściej plus oznacza się czerwonym, a minus czarnym, ale to nie jest reguła absolutna.
- Brązowy i niebieski pojawiają się w części instalacji zgodnych z praktyką IEC, zwłaszcza w układach sterowania.
- Żółto-zielony zostaje dla ochrony lub połączeń wyrównawczych, nie dla zwykłego przewodu roboczego DC.
- W starej lub nieopisanej instalacji kolor zawsze trzeba potwierdzić miernikiem.
- Jeśli przewód ma zły kolor, lepiej go oznaczyć lub wymienić niż zgadywać przy kolejnej naprawie.
W instalacji 12 V kolor pomaga, ale nie zastępuje schematu
Najczęściej tłumaczę to tak: kolor mówi o zwyczaju, a dokumentacja mówi o funkcji. W obwodach 12 V napięcie jest niskie, ale prądy potrafią być wysokie, zwłaszcza przy akumulatorach, przetwornicach i dłuższych odcinkach przewodu. Dlatego sama barwa izolacji nigdy nie powinna być jedyną wskazówką.
W praktyce spotkasz kilka równoległych przyzwyczajeń. W prostych układach hobby i automotive dominują czerwony i czarny. W części urządzeń sterowniczych, telekomunikacyjnych i niektórych systemów zgodnych z IEC trafisz na brąz jako dodatni i niebieski jako powrotny. Do tego dochodzą instalacje, w których jeden producent stosuje własny kod kolorów, a przewody mają dodatkowo nadruk, koszulki termokurczliwe albo numerację żył.
To oznacza jedną rzecz: zanim podłączysz cokolwiek na stałe, sprawdź nie tylko kolor, ale też typ instalacji i opis urządzenia. Żeby nie opierać się na domysłach, poniżej rozpisuję najczęściej spotykane barwy i to, co zwykle oznaczają.

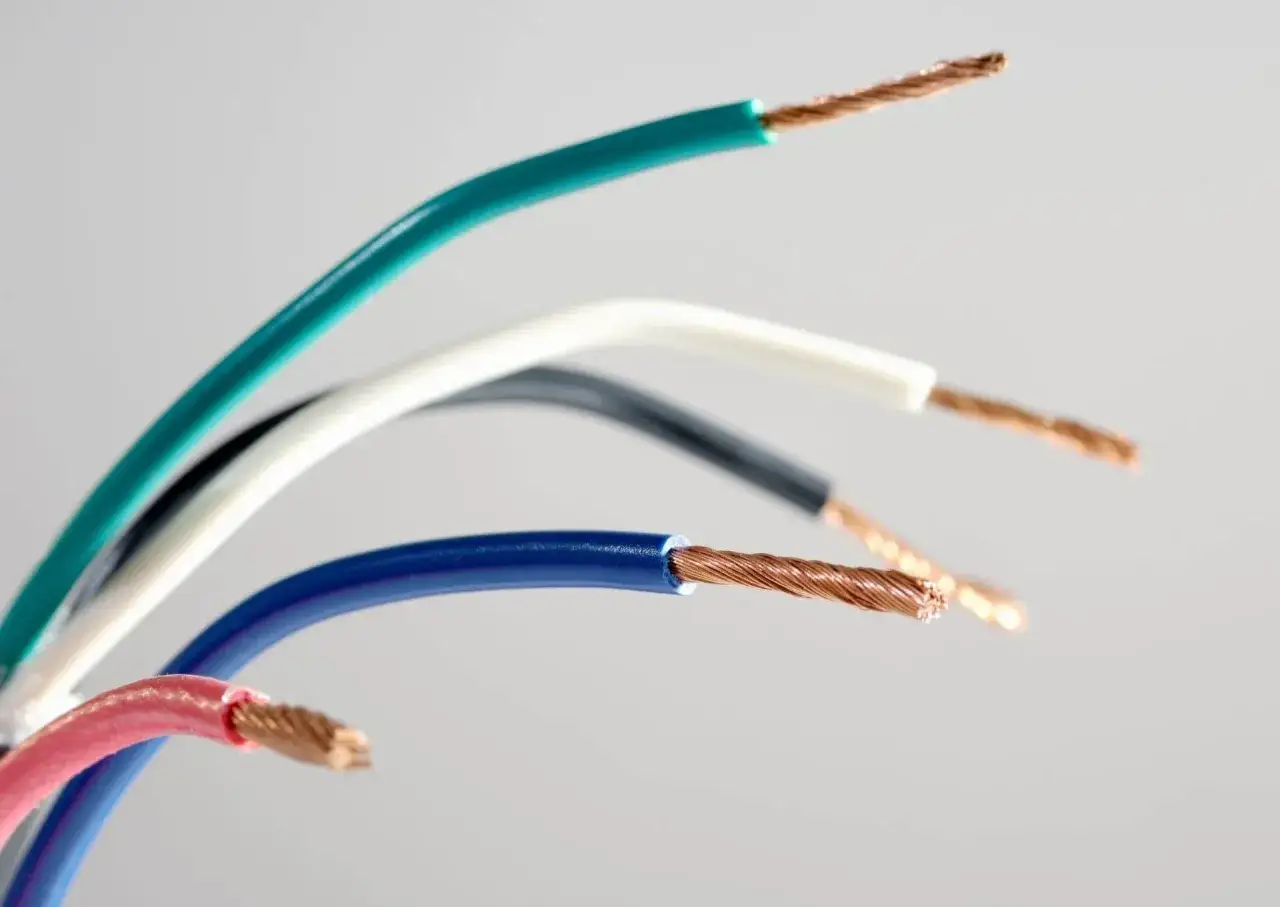

Najczęściej spotykane kolory i ich znaczenie
| Kolor | Najczęstsze znaczenie w 12 V | Gdzie zwykle się pojawia | Na co uważać |
|---|---|---|---|
| Czerwony | Plus, stałe zasilanie, linia dodatnia | Akumulatory, LED, auto, proste zasilacze DC | Nie zakładaj tego automatycznie w starszych lub przerabianych instalacjach |
| Czarny | Minus, masa, powrót prądu | Motoryzacja, elektronika, instalacje bateryjne | W niektórych systemach może pełnić inną funkcję, jeśli producent tak go opisał |
| Brązowy | Plus w części standardów i układów sterowania | Panele sterownicze, część rozwiązań IEC, automatyka | Nie myl z brązowym używanym w AC do przewodu fazowego |
| Niebieski | Powrót, 0 V albo minus w niektórych układach | Telekomunikacja, sterowanie, część instalacji DC | W instalacji 230 V niebieski oznacza neutralny, więc bez opisu łatwo o błąd |
| Żółto-zielony | Ochrona, bonding, połączenie wyrównawcze | Obudowy, uziemienie, instalacje morskie i PV | Nie używaj go jako zwykłego przewodu roboczego DC |
| Biały / szary | Przewód sygnałowy, pomocniczy albo funkcja zależna od producenta | Elektronika, sterowanie, wiązki urządzeń | Tu nie ma bezpiecznej reguły bez schematu lub pomiaru |
Warto zapamiętać jeszcze jedną rzecz: w gotowych kablach dwużyłowych obie żyły mogą mieć ten sam kolor albo bardzo podobną izolację. Wtedy rozstrzygające są nadruki, znaczniki przy końcówkach i opis w projekcie, nie barwa sama w sobie. To szczególnie ważne przy krótkich wiązkach zasilających moduły LED i sterowniki.
Sam kolor to jeszcze nie wszystko, bo praktyka różni się w zależności od typu instalacji. Właśnie tam najczęściej pojawiają się nieporozumienia.
W fotowoltaice, kamperze i samochodzie kolory potrafią znaczyć coś innego
Fotowoltaika i magazyn energii
Po stronie DC w fotowoltaice bardzo często spotkasz czerwony jako plus i czarny jako minus, ale to nie jest jedyny wariant. W wielu gotowych przewodach solarnych zewnętrzna powłoka bywa czarna po obu stronach, a polaryzację rozpoznaje się po nadruku, koszulce, etykiecie albo opisie w dokumentacji. To praktyczne, bo takie kable lepiej znoszą UV i warunki zewnętrzne, ale wymaga staranniejszego oznaczania końców.
W układach z falownikiem sprawa robi się jeszcze bardziej wymagająca, bo obok przewodów DC pojawia się też strona AC, a tam obowiązują już inne kolory. Dla czytelnika oznacza to prostą zasadę: nie mieszaj kolorów z jednej strony instalacji z drugą, nawet jeśli fizycznie biegną obok siebie.
Kamper i samochód
W aucie i zabudowie kamperowej czerwony oraz czarny nadal dominują, ale tu dochodzą przewody od radia, przekaźników, sterowników i oświetlenia pomocniczego. Niebieski bardzo często oznacza wyjście remote, sterowanie anteną albo sygnał włączający wzmacniacz, a nie minus. To klasyczny przykład sytuacji, w której intuicja zawodzi, bo przewód wygląda znajomo, ale pracuje w zupełnie innym celu.
W instalacjach samochodowych masa bywa prowadzona przez karoserię, więc nie zawsze zobaczysz osobny przewód powrotny. Dla naprawy ma to duże znaczenie, bo trzeba wiedzieć, czy problem dotyczy samego przewodu, czy punktu masowego na nadwoziu.
Przeczytaj również: Ile zarabia elektryk na godzinę? Poznaj zaskakujące stawki w Polsce
Łódź i instalacje morskie
W branży morskiej standard bywa jeszcze bardziej zdyscyplinowany. Często spotkasz czerwony jako dodatni, a żółty lub czarny jako ujemny, natomiast zielony albo zielono-żółty pozostaje dla połączeń wyrównawczych i ochronnych. Tu nie chodzi o estetykę, tylko o czytelność serwisową i bezpieczeństwo w środowisku, gdzie sól, wilgoć i wibracje przyspieszają awarie.
Jeśli instalacja ma pracować długo i bezobsługowo, ważne są nie tylko kolory, ale też spadki napięcia. W obwodach krytycznych w praktyce dąży się do niskiego spadku, często około 3%, bo przy systemie 12 V to zaledwie 0,36 V marginesu. Właśnie dlatego na łodziach i w kamperach tak często wygrywa porządne oznaczenie oraz dobór odpowiedniego przekroju, a nie „jakoś to będzie”.
Skoro różnice zależą od zastosowania, następny krok to weryfikacja miernikiem, zanim cokolwiek podłączysz na stałe.
Jak sprawdzić przewód przed podłączeniem
Ja przy takich instalacjach zawsze zaczynam od pomiaru, nawet jeśli kolor wydaje się oczywisty. Najprostszy multimetr ustawiony na napięcie stałe wystarczy, żeby szybko potwierdzić biegunowość i uniknąć kosztownej pomyłki. Sam próbnik też może pomóc, ale daje mniej pewny obraz, zwłaszcza w starszych lub przerabianych wiązkach.
- Odszukaj schemat urządzenia albo opis wiązki, jeśli jest dostępny.
- Ustaw multimetr na pomiar DC i znajdź punkt odniesienia, zwykle minus akumulatora albo masę.
- Sprawdź napięcie na podejrzanym przewodzie względem punktu odniesienia.
- Potwierdź wynik również przy włączonym obciążeniu, jeśli układ na to pozwala.
- Oznacz przewód od razu po potwierdzeniu, zanim zniknie za osłoną albo w peszlu.
W systemach bateryjnych warto pamiętać, że nominalne 12 V w rzeczywistości oznacza szerszy zakres pracy. W akumulatorze kwasowo-ołowiowym napięcie spoczynkowe w pełni naładowanej baterii to zwykle około 12,6-12,8 V, a podczas ładowania może rosnąć w okolice 13,8-14,4 V, zależnie od regulatora i typu akumulatora. To nie jest bezpośredni test koloru, ale pomaga zrozumieć, że „12 V” nie oznacza jednej stałej wartości.
Kiedy już wiesz, co naprawdę biegnie w przewodzie, łatwiej uniknąć typowych błędów. A tych przy 12 V widzę zaskakująco dużo.
Najczęstsze błędy przy oznaczaniu przewodów 12 V
| Błąd | Co zwykle się dzieje | Jak tego uniknąć |
|---|---|---|
| Traktowanie niebieskiego jak neutralnego w DC | Powstaje pomyłka między 12 V a instalacją 230 V | Sprawdzaj dokumentację i nie przenoś zasad z AC do DC |
| Użycie żółto-zielonego jako zwykłego przewodu roboczego | Ktoś może błędnie uznać go za ochronny | Zostaw ten kolor dla ochrony lub połączeń wyrównawczych |
| Zakładanie, że czerwony zawsze oznacza plus | W starszych lub cudzych przeróbkach można podłączyć odwrotnie | Najpierw zmierz, potem podłącz |
| Mieszanie kilku standardów w jednej skrzynce | Serwis staje się chaotyczny i rośnie ryzyko błędu | Przyjmij jeden standard dla całej instalacji i trzymaj go konsekwentnie |
| Ruch tylko po kolorze bez opisu końcówek | Po roku nikt nie wie, co jest czym | Dodaj etykiety, numerację lub koszulki termokurczliwe |
Najbardziej ryzykowny jest miks starych i nowych napraw. Ktoś dokłada jedną wiązkę, ktoś inny wymienia bezpiecznik, a po miesiącu przewody wyglądają podobnie, ale już nie znaczą tego samego. Wtedy nawet dobry kolor przestaje pomagać, bo instalacja traci spójność.
Jeśli masz przewód bez czytelnej barwy, nie warto zgadywać - lepiej oznaczyć go raz a dobrze.
Co zrobić, gdy przewód ma zły kolor albo nie ma oznaczeń
W takiej sytuacji najrozsądniejsze jest stworzenie własnego, czytelnego systemu oznaczeń. W praktyce najlepiej sprawdzają się koszulki termokurczliwe z nadrukiem, marker na końcówkach albo trwałe etykiety przy listwie zaciskowej. Zwykła taśma izolacyjna może wystarczyć chwilowo, ale w wilgotnym, gorącym albo wibrującym środowisku szybko traci sens.
- Oznacz obie końcówki tego samego przewodu w identyczny sposób.
- Zapisz legendę w obudowie rozdzielni albo w dokumentacji serwisowej.
- Jeśli i tak robisz remont lub modernizację, rozważ wymianę przewodu na właściwy kolor.
- W instalacjach zewnętrznych wybieraj oznaczenia odporne na UV, wilgoć i temperaturę.
- Nie opieraj się wyłącznie na pamięci, bo po kilku miesiącach nikt nie odtworzy logiki małej przeróbki.
To szczególnie ważne w systemach PV, magazynach energii i zabudowach mobilnych, gdzie dostęp do wiązki bywa utrudniony. Dobrze opisany przewód skraca późniejszą diagnostykę bardziej niż jakikolwiek „sprytny” skrót montażowy.
Na końcu liczy się jedna rzecz: spójność całej instalacji, a nie pojedynczy kolor. Gdy od początku przyjmiesz jeden standard, opiszesz końcówki i potwierdzisz biegunowość pomiarem, znaczenie barw staje się naprawdę użyteczne, a nie tylko orientacyjne.
Spójny standard oszczędza czas przy każdej naprawie
Najlepsza praktyka przy 12 V jest prosta: traktuj kolor jako podpowiedź, nie jako dowód. Czerwony i czarny to najczęstszy duet, ale brąz, niebieski czy nawet całkiem jednolite przewody też mają sens, jeśli są dobrze opisane. Właśnie dlatego w nowych instalacjach warto od razu ustalić własną legendę i trzymać się jej od pierwszego zacisku do ostatniego odbiornika.
Jeżeli modernizujesz starą instalację, zacznij od pomiaru, potem oznacz wszystko, co może budzić wątpliwość, i dopiero na końcu zamykaj obudowę. To niewielka różnica w czasie montażu, ale duża różnica w serwisie. Przy 12 V najbardziej opłaca się nie zgadywać, tylko rozpoznawać przewody świadomie.
