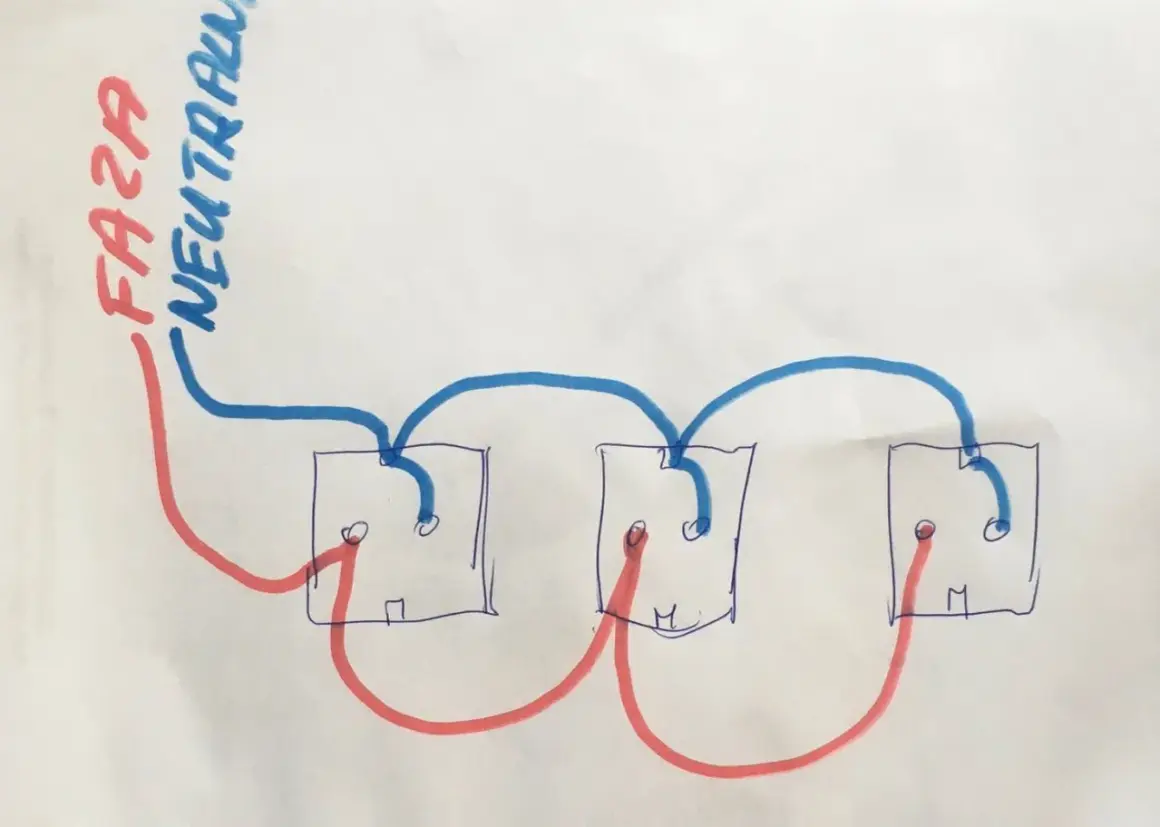

W domowej instalacji elektrycznej najważniejsze nie jest samo „dołożenie gniazdka”, tylko sposób, w jaki rozkłada się obciążenie całego obwodu. W praktyce pytanie, jak podłączyć gniazdko elektryczne szeregowo, prowadzi do ważniejszej decyzji: czy w ogóle warto robić to w taki sposób, skoro w mieszkaniach gniazda niemal zawsze łączy się równolegle. Pokażę, gdzie leży różnica, co jest zgodne z dobrą praktyką i kiedy bezpieczniej oddać pracę elektrykowi.
Najpierw sprawdź, czy mówimy o właściwym układzie
- W instalacjach domowych gniazda standardowo łączy się równolegle, a nie szeregowo.
- Połączenie szeregowe powoduje, że awaria jednego punktu może odciąć kolejne gniazda.
- W mieszkaniu powinny być wydzielone obwody dla gniazd, kuchni i łazienki.
- Typowy obwód gniazd w Polsce pracuje przy 230 V, często z zabezpieczeniem 16 A i przewodem 3 x 2,5 mm².
- Jeśli instalacja jest stara, aluminiowa albo ma zasilać sprzęt dużej mocy, lepiej wezwać elektryka.
Dlaczego gniazd w domu nie łączy się w szeregu
Tu warto od razu uporządkować pojęcia. Zintegrowana Platforma Edukacyjna przypomina, że odbiorniki w instalacji domowej łączy się równolegle, właśnie po to, by każdy punkt miał pełne napięcie i pracował niezależnie od pozostałych. W układzie szeregowym napięcie i zachowanie obwodu rozkładają się inaczej, a to w domu szybko staje się problemem, nie zaletą.
Najprościej mówiąc: w szeregu jedno uszkodzenie potrafi „zatrzymać” resztę. Dla użytkownika oznacza to mniej przewidywalności, większą podatność na spadki napięcia i trudniejszą diagnostykę. Ja traktuję to tak: jeśli gniazdo ma zasilać normalne sprzęty domowe, układ szeregowy jest rozwiązaniem nietrafionym, nawet jeśli na papierze wygląda prosto.
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Napięcie na gniazdach | Rozkłada się między elementy obwodu | Każde gniazdo dostaje pełne napięcie sieci |
| Awaria jednego punktu | Może przerwać działanie kolejnych | Zwykle nie wyłącza pozostałych gniazd |
| Wygoda użytkowania | Niska, układ jest mało praktyczny | Wysoka, urządzenia działają niezależnie |
| Typowe zastosowanie w domu | Rzadko lub wcale | Standard instalacji |
Właśnie dlatego w nowoczesnym mieszkaniu nie szuka się „sprytnego szeregu”, tylko poprawnie zaprojektowanego obwodu. Skoro to już jasne, przejdźmy do tego, jak taki układ powinien wyglądać w praktyce.
Jak wygląda poprawny układ w domowej instalacji
W polskich mieszkaniach instalacja gniazd opiera się na kilku wydzielonych obwodach. Rozporządzenie Ministra Infrastruktury wymaga właśnie takiego rozdzielenia, żeby obciążenie nie kumulowało się w jednym punkcie i żeby łatwiej było chronić konkretne strefy, na przykład kuchnię, łazienkę czy ogólne gniazda pokojowe.
W praktyce spotyka się dziś przede wszystkim instalacje 230 V z obwodami zabezpieczanymi wyłącznikiem nadprądowym 16 A oraz przewodem miedzianym 3 x 2,5 mm². To nie jest przypadkowa wartość. Taki układ daje sensowny zapas dla zwykłych odbiorników domowych i pozwala ograniczyć ryzyko przegrzewania przewodów.
| Element | Typowa wartość lub zasada | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie zasilania | 230 V AC | Większość sprzętów domowych jest do tego dostosowana |
| Przewód obwodu gniazd | Najczęściej 3 x 2,5 mm² | Zapewnia odpowiedni przekrój dla typowego obciążenia |
| Zabezpieczenie | Często 16 A | Chroni przed przeciążeniem obwodu |
| Ochrona przeciwporażeniowa | Styk ochronny i wyłącznik różnicowoprądowy | Zmniejsza skutki awarii izolacji i przebicia |
| Rozmieszczenie gniazd | Przemyślane względem funkcji pomieszczenia | Ogranicza stosowanie przedłużaczy i przeciążeń |
Z punktu widzenia ergonomii ważna jest też wysokość montażu. W pokojach gniazda często pojawiają się około 30 cm nad podłogą, a w kuchni zwykle wyżej, mniej więcej 100–105 cm, bo tam liczy się dostęp nad blatem i wygoda użytkowania. To drobiazg, ale właśnie takie szczegóły pokazują, czy instalacja jest przemyślana, czy tylko „dokręcona na szybko”.
Jeśli planujesz kolejne gniazdo, najpierw oceń sam obwód, a dopiero później myśl o osprzęcie. To prowadzi do najważniejszego etapu: sprawdzenia, czy miejsce i obciążenie w ogóle pozwalają na bezpieczną rozbudowę.
Co sprawdzić, zanim dołożysz kolejny punkt zasilania
Z mojego doświadczenia największy błąd polega nie na samym montażu, ale na założeniu, że „skoro działa, to można dołożyć następne”. Nie zawsze można. Obwód gniazd ma swoją rezerwę, ale nie jest z gumy, a sprzęty domowe potrafią tę rezerwę szybko zjeść.
- Sprawdź, czy obwód jest jednoznacznie opisany w rozdzielnicy.
- Oceń, jakie urządzenia już z niego korzystają: czajnik, mikrofalówka, lodówka, grzejnik, zmywarka, klimatyzacja albo ładowarka EV potrafią mocno podnieść obciążenie.
- Upewnij się, że przewody są w dobrym stanie i nie masz do czynienia ze starą instalacją aluminiową.
- Sprawdź, czy w puszce jest wystarczająco dużo miejsca na poprawne i bezpieczne połączenia.
- Nie ignoruj stref podwyższonej wilgotności, zwłaszcza w łazience i kuchni.
- Jeśli w domu pracują urządzenia związane z fotowoltaiką, pompą ciepła albo inną większą automatyką, obciążenie instalacji trzeba policzyć ostrożniej niż w zwykłym mieszkaniu.
Jeżeli któryś z tych punktów budzi wątpliwości, nie traktowałbym rozbudowy jako prostego „podłączenia drugiego gniazdka”. To moment, w którym lepiej myśleć o całym obwodzie, a nie o jednym elemencie. I właśnie wtedy najczęściej wychodzą na jaw typowe błędy.
Najczęstsze błędy, które potem kosztują najwięcej
Przy przeróbkach gniazd powtarza się kilka schematów. Nie są spektakularne, ale właśnie przez to bywają groźne, bo długo pozostają niewidoczne.
- Traktowanie gniazda jak przedłużacza. Gniazdo ścienne nie jest miejsce do chaotycznego „doklejania” kolejnych odbiorników.
- Łączenie na wyczucie bez sprawdzenia obciążenia. To prosta droga do przeciążeń i częstego wybijania zabezpieczeń.
- Pomijanie przewodu ochronnego. W nowoczesnej instalacji ciągłość ochrony ma znaczenie krytyczne.
- Upychanie przewodów w zbyt małej puszce. Zaciśnięte połączenia grzeją się, a z czasem po prostu się luzują.
- Wykorzystywanie starej instalacji bez oceny stanu izolacji. W starszych mieszkaniach to jeden z najczęstszych powodów problemów.
- Zasilanie kilku punktów o dużej mocy z jednego, już obciążonego obwodu. To szczególnie ryzykowne, gdy ktoś równolegle używa grzejnika, czajnika i mikrofalówki.
Tu zwykle nie chodzi o jedną „wielką awarię”, tylko o sumę małych zaniedbań. A kiedy ryzyko robi się większe niż zysk z szybkiej przeróbki, rozsądniej jest oddać pracę elektrykowi.
Kiedy lepiej oddać pracę elektrykowi
W stałej instalacji domowej granica między „mogę zrobić sam” a „lepiej nie ryzykować” jest wyraźna. Ja nie polecałbym samodzielnych przeróbek, jeśli instalacja jest stara, obwody są słabo opisane, a w rozdzielnicy brakuje nowoczesnych zabezpieczeń różnicowoprądowych. To samo dotyczy sytuacji, gdy gniazdo ma zasilać sprzęt dużej mocy albo gdy prace obejmują kuchnię i łazienkę.
Warto też wezwać fachowca, gdy w domu są już duże odbiory energii, takie jak pompa ciepła, instalacja PV, magazyn energii albo ładowarka samochodu elektrycznego. W takich układach jeden nieprzemyślany obwód może wpływać nie tylko na wygodę, ale też na bezpieczeństwo całej instalacji. W praktyce koszt błędu zwykle jest większy niż koszt jednorazowej kontroli i poprawnego projektu.
Jeśli masz wątpliwość, czy dany obwód da się rozbudować, dobry elektryk najpierw oceni stan przewodów, zabezpieczeń i rzeczywiste obciążenie, a dopiero potem zaproponuje rozwiązanie. To właśnie różni sensowną modernizację od przypadkowego „dołożenia gniazdka”.
Co zapamiętać, zanim ruszysz z przeróbką obwodu
Najważniejsza myśl jest prosta: w instalacji domowej nie chodzi o to, jak połączyć gniazda w szeregu, tylko jak zrobić to tak, by każdy punkt był bezpieczny, niezależny i dobrze zabezpieczony. W praktyce oznacza to układ równoległy, wydzielone obwody i sprawdzenie, czy istniejąca instalacja ma jeszcze zapas mocy.
Jeżeli chcesz po prostu dodać kolejne gniazdo, patrz na cały obwód, nie na sam osprzęt. To podejście jest rozsądniejsze, bardziej zgodne z polską praktyką instalacyjną i po prostu mniej kłopotliwe w codziennym użytkowaniu. W dobrze zaprojektowanym domu, zwłaszcza takim z nowoczesnymi odbiornikami energii, to właśnie porządek w instalacji robi największą różnicę.
W skrócie: szereg w gniazdach to wyjątek, nie standard, a bezpieczna instalacja zaczyna się od właściwego projektu, nie od szybkiego podłączenia kolejnego punktu.
