Gniazdko z uziemieniem - Czy masz prawdziwą ochronę?

Uziemienie w gniazdku to nie ozdobny bolec, tylko element ochrony, który ma odprowadzić niebezpieczne napięcie z obudowy urządzenia i dać zabezpieczeniom czas na reakcję. W praktyce liczy się tu przewód ochronny PE, poprawne podłączenie styku ochronnego i współpraca z wyłącznikiem różnicowoprądowym. Poniżej rozbieram temat na części: od działania ochrony, przez rozpoznanie starszej instalacji, po sytuacje, w których naprawdę warto wezwać elektryka.

Czym naprawdę jest przewód ochronny w gniazdku

W codziennej rozmowie wiele osób mówi o uziemieniu, choć technicznie chodzi o cały tor ochronny: przewód PE, styk ochronny w gnieździe i uziom jako część instalacji budynku. Jak przypominają materiały edukacyjne ZPE, przewód ochronny ma kolor żółto-zielony i łączy się ze stykiem ochronnym, a wtyczka urządzenia przekazuje tę ochronę do metalowej obudowy lub innych części przewodzących. To właśnie po to, żeby awaria izolacji nie zamieniła obudowy w niebezpieczny element pod napięciem.

Ja patrzę na PE jak na ostatnią linię obrony. W normalnej pracy nie powinien on przewodzić prądu roboczego, więc nie jest żadnym „drugim zerem” ani miejscem na prowizoryczne mostki. Jego zadanie zaczyna się dopiero wtedy, gdy przewód fazowy dotknie obudowy albo gdy w urządzeniu pojawi się przebicie.

Warto też rozróżnić język potoczny od technicznego. Gdy ktoś mówi „gniazdko z uziemieniem”, zwykle ma na myśli gniazdo ze stykiem ochronnym, ale w praktyce liczy się cały układ ochronny, a nie sam metalowy bolec. To ważne, bo sam wygląd osprzętu nie gwarantuje jeszcze bezpieczeństwa. Gdy już to rozumiemy, łatwiej przejść do tego, co dzieje się w chwili awarii.

Jak działa ochrona, gdy pojawia się awaria

Najprościej mówiąc, przewód ochronny ma stworzyć dla prądu uszkodzeniowego łatwą i przewidywalną drogę powrotu, żeby zabezpieczenie mogło szybko odłączyć zasilanie. Jeśli izolacja w urządzeniu zawiedzie, prąd nie powinien czekać na przypadkowy dotyk człowieka. Ma popłynąć przez PE, wywołać zadziałanie zabezpieczeń i wyłączyć obwód.

Ta logika jest prosta, ale bardzo skuteczna: bez przewodu ochronnego awaria może po prostu „czekać” na dotyk człowieka, a z przewodem ochronnym i RCD ma szansę zakończyć się szybkim wyłączeniem. Sam wyłącznik nadprądowy nie załatwia sprawy, bo nie reaguje na każdy niebezpieczny upływ prądu. To właśnie dlatego cały układ ochronny musi działać razem, a nie pojedynczym elementem.

Jeżeli rozumiemy już mechanizm awarii, następnym pytaniem jest to, czy w domu w ogóle mamy taki układ. Na to da się odpowiedzieć po kilku konkretnych sygnałach.

Jak rozpoznać gniazdo z ochroną i ocenić starszą instalację

Najpierw patrzę na to, co widać bez rozkręcania osprzętu. W nowoczesnym gnieździe zwykle powinny być trzy żyły: fazowa L, neutralna N i ochronna PE. Kolory też są pomocne: żółto-zielony to PE, niebieski to N, a brązowy, czarny albo szary to przewód fazowy. W poradnikach technicznych, takich jak materiały ZPE i instrukcje producentów osprzętu, ta logika jest pokazana bardzo jasno.

W starszych mieszkaniach, zwłaszcza budowanych przed 2003 rokiem, można spotkać układ, w którym bolec był połączony z przewodem neutralnym lub PEN. Potocznie nazywa się to zerowaniem, ale nie jest to to samo co osobny przewód ochronny. Ja nigdy nie traktuję takiego rozwiązania jako pełnowartościowej ochrony, tylko jako sygnał, że instalację trzeba obejrzeć całościowo.

Poradnik Leroy Merlin dobrze streszcza jeszcze jedną rzecz: tester gniazdek może szybko pokazać, czy tor ochronny jest podłączony, ale nie zastąpi pomiaru wykonanego przez elektryka. To ważne, bo tester widzi układ połączeń, a nie wszystkie parametry bezpieczeństwa. Jeśli wynik jest niejednoznaczny, nie zgaduję - zlecam pomiar ciągłości PE i sprawdzenie pętli zwarcia. Dzięki temu unikam sytuacji, w której „wygląda dobrze”, ale w praktyce nie działa tak, jak powinno.

Skoro już wiemy, jak odróżnić poprawny układ od starego rozwiązania, pozostaje pytanie najważniejsze z punktu widzenia domu: kiedy brak ochrony naprawdę zaczyna być problemem.

Kiedy brak ochrony jest realnym problemem

Nie każde urządzenie potrzebuje przewodu ochronnego w ten sam sposób. Sprzęt w klasie II, czyli z podwójną izolacją, może działać bez PE, bo jego konstrukcja sama ogranicza ryzyko porażenia. Inaczej jest jednak przy urządzeniach z metalową obudową, które pracują w klasie I i polegają na przewodzie ochronnym jako części bezpieczeństwa.

• Największe znaczenie ma to przy pralce, zmywarce, piekarniku, bojlerze, lodówce, narzędziach warsztatowych i sprzęcie z metalową obudową.
• Podwyższone ryzyko występuje w łazience, kuchni, pralni, kotłowni i na zewnątrz, bo wilgoć obniża opór ciała człowieka.
• Niepewna instalacja jest szczególnie kłopotliwa, gdy w domu działa dużo elektroniki, listew przeciwprzepięciowych i zasilaczy.
• Sam bolec nie gwarantuje bezpieczeństwa, jeśli nie ma prawidłowego przewodu ochronnego albo połączeń wyrównawczych.

Warto zapamiętać jedną rzecz: brak PE nie zawsze oznacza natychmiastowy problem z każdym sprzętem, ale oznacza większe ryzyko tam, gdzie urządzenie ma metalową obudowę i gdzie człowiek styka się z wodą lub podłogą przewodzącą. Dlatego nie wrzucam do jednego worka lampki nocnej i pralki. Dla mnie granica jest prosta: im większy sprzęt, im mocniejsza obudowa i im trudniejsze warunki pracy, tym mniej miejsca na prowizorkę.

To prowadzi do praktycznego pytania: co zrobić, żeby poprawić bezpieczeństwo bez zgadywania i bez tworzenia nowych problemów.

Co zrobić, żeby poprawić bezpieczeństwo bez zgadywania

Ja zaczynam od prostego porządku działań. Najpierw sprawdzam, czy instalacja ma osobny przewód ochronny, potem oceniam, czy gniazda są objęte ochroną różnicowoprądową, a dopiero na końcu myślę o modernizacji. To ważne, bo w elektryce najdroższe błędy zwykle wynikają z pośpiechu, a nie z braku części.

1. Sprawdź liczbę żył w obwodzie. Jeśli w puszce są tylko dwa przewody, nie zakładaj automatycznie, że bolec „załatwia sprawę”.
2. Nie mostkuj przewodu neutralnego z ochronnym na własną rękę. To jedna z najgorszych prowizorek, bo może dać złudne poczucie bezpieczeństwa.
3. Zamów pomiary elektryczne. Chodzi zwłaszcza o ciągłość PE, impedancję pętli zwarcia i test RCD.
4. Wymień obwody przy remoncie. Jeśli i tak kładziesz nową instalację, nie zostawiaj starego układu „na później”.
5. Priorytetowo potraktuj kuchnię i łazienkę. Tam poprawna ochrona ma największe znaczenie praktyczne.
6. Zadbaj o dokumentację. Po modernizacji warto mieć opis obwodów, zabezpieczeń i wyników pomiarów.

Do elektryka dzwonię od razu, gdy gniazdo iskrzy, grzeje się, wybija różnicówkę bez wyraźnej przyczyny albo gdy po dotknięciu metalowej obudowy czuję mrowienie. To nie są objawy do obserwowania „jeszcze przez tydzień”, tylko sygnały, że układ ochronny może nie działać jak trzeba. Im szybciej ktoś to sprawdzi, tym mniejsze ryzyko uszkodzenia sprzętu i wypadku.

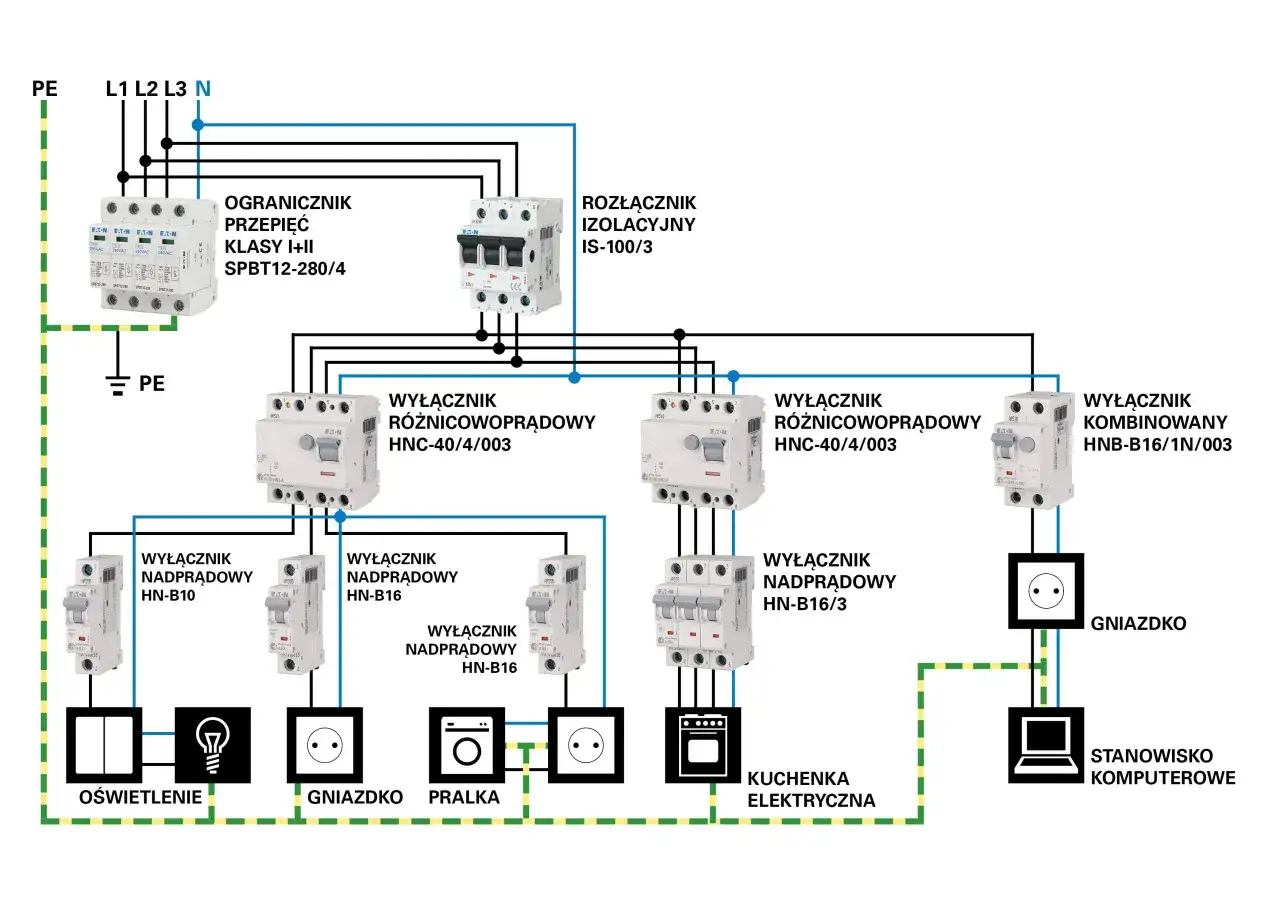

W domu z fotowoltaiką, falownikiem, magazynem energii czy ładowarką do auta ten porządek ma jeszcze większe znaczenie, bo bezpieczeństwo elektryczne działa wtedy systemowo. Nie chodzi wyłącznie o jedno gniazdko, ale o cały układ: rozdzielnicę, ochronniki przepięć, połączenia wyrównawcze, przewody ochronne i sposób prowadzenia instalacji. Gdy te elementy są spójne, dom lepiej znosi przepięcia, awarie i zwykłe codzienne obciążenie.

• Falownik i ochrona przepięciowa korzystają z dobrze zaprojektowanego układu PE i połączeń wyrównawczych.
• Metalowe elementy instalacji PV powinny być włączone do tego samego systemu bezpieczeństwa co instalacja domowa.
• Więcej elektroniki w domu oznacza większą wrażliwość na błędy w ochronie, nawet jeśli sprzęt działa „na oko” poprawnie.
• Modernizacja instalacji to najlepszy moment, żeby połączyć ochronę przeciwporażeniową z ochroną przed przepięciami.

W praktyce nie traktuję PV jako osobnego tematu od instalacji gniazd. To jest jeden organizm, a słabe ogniwo w obwodzie ochronnym potrafi zepsuć całą logikę bezpieczeństwa. Dlatego jeśli w domu są panele, falownik albo magazyn energii, instalację warto oceniać szerzej niż tylko po tym, czy w gniazdku jest bolec.

Co sprawdzić przed remontem, żeby nie poprawiać instalacji dwa razy

Najwięcej problemów nie bierze się z braku samego bolca, tylko z przekonania, że wszystko jest w porządku, skoro wtyczka pasuje. Przy remoncie patrzę więc na instalację jak na całość, a nie na pojedyncze gniazdo. To oszczędza późniejszych przeróbek i przede wszystkim zmniejsza ryzyko, że nowy osprzęt trafi na stary, nieprzemyślany układ.

• Nie zakładaj, że obecność styku ochronnego oznacza pełną i sprawną ochronę.
• Nie zgadzaj się na mostki N-PE wykonywane bez projektu i pomiarów.
• Przy nowej instalacji wymagaj osobnego przewodu ochronnego, RCD 30 mA i pomiarów odbiorczych.
• W miejscach wilgotnych i przy sprzęcie metalowym traktuj ochronę jako priorytet, nie dodatek.
• Jeśli instalacja jest stara, poproś o ocenę całego obwodu, a nie tylko pojedynczego gniazda.

Dobrze wykonany tor ochronny to po prostu mniej przypadków, w których awaria kończy się stresem albo uszkodzeniem sprzętu. Gdy PE, RCD, połączenia wyrównawcze i poprawny montaż pracują razem, instalacja staje się przewidywalna, a to w elektryce jest najcenniejsze. Jeśli masz przed sobą remont albo modernizację, właśnie od tego porządku warto zacząć.
