Termopady to prosty element, ale w elektronice potrafią decydować o tym, czy układ pracuje stabilnie, czy zaczyna się dusić temperaturą. Poniżej wyjaśniam, jak działają podkładki przewodzące ciepło, kiedy mają przewagę nad pastą, jak dobrać ich grubość i twardość oraz na co zwrócić uwagę przy montażu w sprzęcie komputerowym, zasilaczach i elektronice mocy.
Najważniejsze fakty przed wyborem podkładki
- Największe znaczenie ma nie sama liczba W/mK, tylko to, czy materiał dobrze wypełnia szczelinę między układem a radiatorem.
- W praktyce najczęściej spotyka się grubości 0,5, 1,0, 1,5 i 2,0 mm, a w delikatniejszych aplikacjach także cienkie warianty 0,2-0,25 mm.
- Miękkość i ściśliwość są równie ważne jak przewodność cieplna, bo to one decydują o kontakcie z nierówną powierzchnią.
- Dobrze dobrana przekładka powinna pracować po ściśnięciu, zwykle w zakresie około 10-40% kompresji.
- W komputerach, zasilaczach, układach BMS i przetwornicach najczęściej wygrywa rozwiązanie łatwe w montażu i bezpieczne elektrycznie.
- Przy zakupie warto sprawdzić kartę techniczną, grubość, twardość, zakres temperatury i informację o izolacji elektrycznej.
Czym są podkładki termiczne i kiedy mają sens
W najprostszym ujęciu są to elastyczne przekładki, które wypełniają szczelinę między źródłem ciepła a radiatorem albo metalową osłoną. Ich zadanie jest bardzo konkretne: przenieść ciepło tam, gdzie metal ma lepsze warunki oddawania energii, a jednocześnie wyrównać różnice wysokości, które w realnym sprzęcie pojawiają się niemal zawsze. Właśnie dlatego dobrze sprawdzają się przy pamięciach, sekcjach zasilania, mostkach, modułach mocy i innych elementach, które nie mają idealnie płaskiego styku.
Nie traktuję ich jako zamiennika pasty w każdym miejscu. Pasta zwykle lepiej radzi sobie tam, gdzie powierzchnie są bardzo płaskie i docisk jest pewny, bo można uzyskać cieńszą warstwę kontaktową. Podkładka ma przewagę wtedy, gdy trzeba zlikwidować większą szczelinę albo gdy wiele elementów ma różną wysokość i jeden materiał musi się do tego dopasować bez ryzyka zwarcia. ARCTIC zwraca uwagę, że sens padów polega właśnie na mostkowaniu nierówności i pustek powietrznych, a nie na ściganiu się samą deklarowaną przewodnością.
| Rozwiązanie | Kiedy ma największy sens | Mocna strona | Ograniczenie |
|---|---|---|---|
| Podkładka termiczna | Nierówne wysokości, szczeliny, wiele punktów kontaktu | Łatwy montaż, izolacja elektryczna, przewidywalny docisk | Zwykle gorszy kontakt niż pasta przy idealnie płaskim styku |
| Pasta termiczna | CPU, GPU i inne płaskie powierzchnie z mocnym dociskiem | Bardzo cienka warstwa i dobry transfer | Nie wypełnia dużych szczelin i łatwo o bałagan przy aplikacji |
| Gap filler / putty | Duże różnice wysokości i nieregularne moduły | Świetne dopasowanie do złożonych powierzchni | Wyższy koszt i zwykle trudniejszy serwis |
To prowadzi do najważniejszego pytania: jak dobrać parametry tak, żeby materiał działał w konkretnym urządzeniu, a nie tylko dobrze wyglądał w opisie sklepowym.
Jak dobrać grubość, twardość i przewodność
Tu najczęściej pojawiają się błędy. Wiele osób zaczyna od liczby W/mK, a to dopiero trzeci krok. Z mojego doświadczenia najpierw trzeba ustalić grubość, potem twardość, a dopiero na końcu porównywać przewodność cieplną. Jeśli źle trafisz z grubością, nawet świetny materiał nie wykona swojej pracy.
Grubość decyduje częściej niż sama przewodność

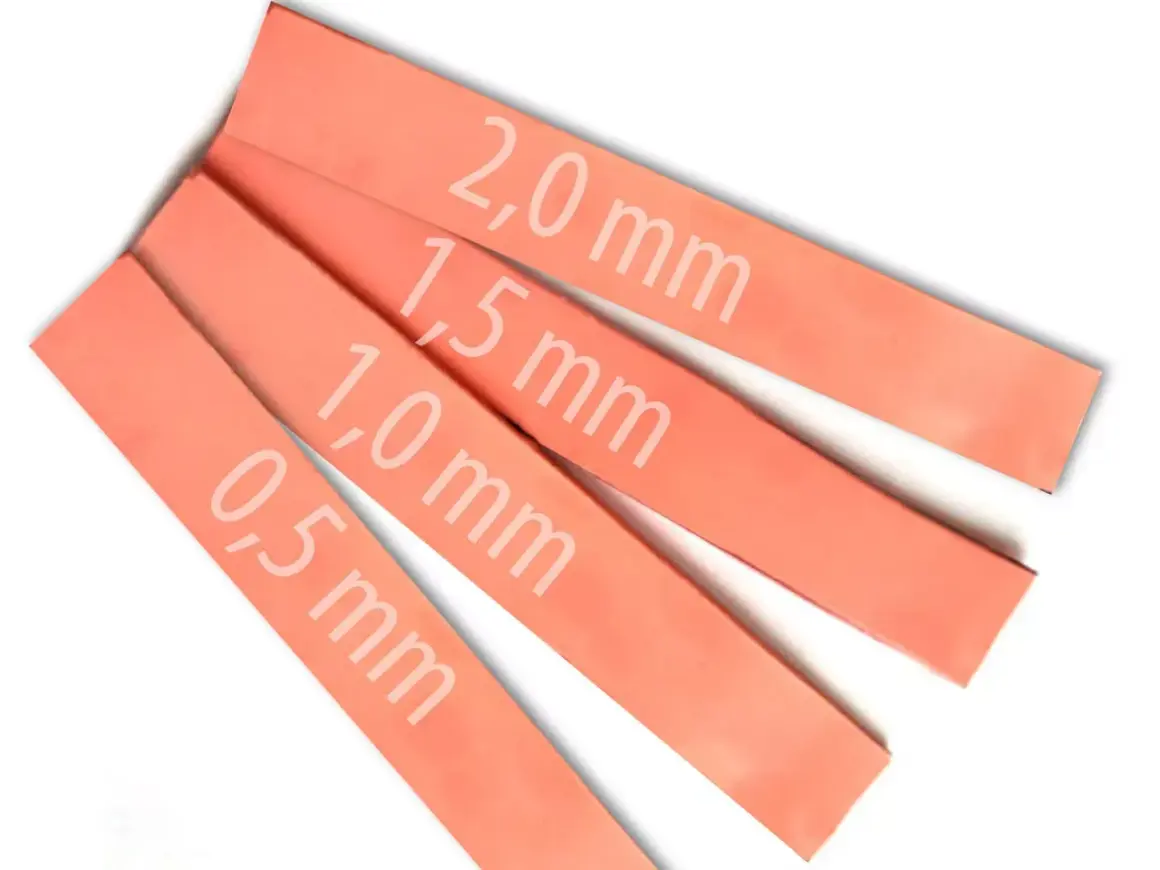

W kartach technicznych najczęściej spotkasz grubości 0,5, 1,0, 1,5 i 2,0 mm, a w cienkich aplikacjach także 0,2-0,25 mm. To nie jest przypadek. Grubość musi odpowiadać rzeczywistej szczelinie, bo pad powinien po montażu pracować po ściśnięciu, a nie wisieć w powietrzu. ARCTIC opisuje to praktycznie: materiał powinien być na tyle gruby, by wypełnić przestrzeń, ale też na tyle miękki, by osiągnąć ok. 10-40% kompresji.
Jeśli wybierzesz za cienki wariant, kontakt będzie niepełny. Jeśli za gruby, możesz nadmiernie obciążyć układ albo uniemożliwić prawidłowe przyleganie radiatora. W praktyce lepiej oprzeć się na pomiarze szczeliny niż na oglądaniu starej, spłaszczonej przekładki, bo zużyty element potrafi zafałszować obraz.
Twardość mówi, jak materiał zachowuje się na nierównościach
Twardość najczęściej podaje się w skali Shore 00. Im niższa wartość, tym materiał jest miększy i łatwiej dopasowuje się do nierówności. To ważne przy układach o różnej wysokości, w laptopach, kartach graficznych i modułach mocy, gdzie nie każdy element siedzi na tym samym poziomie. Miękki pad lepiej wypełnia mikroluki, ale w niektórych konstrukcjach może wymagać bardziej ostrożnego montażu, żeby nie został zbyt mocno wyciśnięty na boki.
W praktyce lubię patrzeć na to tak: grubość odpowiada za „czy w ogóle dojdzie do kontaktu”, a twardość za „czy kontakt będzie równy”. Dopiero zestaw tych dwóch cech daje sensowny efekt.
Przewodność cieplna nie mówi wszystkiego
Deklaracja W/mK jest ważna, ale nie jest wyrocznią. Ostateczny efekt zależy od całkowitego oporu cieplnego, czyli od grubości warstwy, jej przewodności i jakości styku. W praktyce cienka, dobrze dociśnięta podkładka o umiarkowanej przewodności może wypaść lepiej niż „mocny” materiał, który nie dopasował się do powierzchni. W materiałach producentów, takich jak 3M, widać zresztą, że obok przewodności podaje się też grubość, twardość i parametry elektryczne, bo bez tego sama liczba W/mK niewiele mówi o rzeczywistym zastosowaniu.
Przeczytaj również: Jakie bezpieczniki do C 360? Kluczowe informacje, które musisz znać
Izolacja elektryczna jest tak samo ważna jak odprowadzanie ciepła
W elektronice mocy nie chodzi tylko o temperaturę, ale też o bezpieczeństwo. Przekładka często pracuje obok odsłoniętych pól lutowniczych, cewek, MOSFET-ów i małych elementów SMD, więc powinna być elektrycznie izolująca. Dodatkowo warto sprawdzić odporność temperaturową, zwłaszcza w zamkniętych obudowach, gdzie latem temperatura potrafi skoczyć wyraźnie wyżej niż w zwykłym domowym komputerze. To właśnie dlatego przy zakupie nie patrzę wyłącznie na „mocniejsze chłodzenie”, ale na pełny zestaw parametrów.
Skoro parametry mamy uporządkowane, warto zobaczyć, gdzie ten materiał realnie robi największą różnicę w sprzęcie, który widzę na co dzień.
Gdzie w elektronice sprawdzają się najlepiej
Najwięcej sensu mają tam, gdzie trzeba odprowadzić ciepło z wielu punktów naraz albo z elementów o różnej wysokości. W praktyce są to laptopy, karty graficzne, mini-PC, zasilacze, rejestratory, kontrolery ładowania, moduły BMS i różnego typu przetwornice. ARCTIC wprost wskazuje RAM-y, chipsety i układy scalone jako typowe miejsca zastosowania, a to dobrze pokazuje skalę: nie chodzi wyłącznie o „duże” chipy, ale też o mniejsze elementy rozsiane po laminacie.
W sprzęcie komputerowym te przekładki najczęściej chłodzą pamięci VRAM, sekcję zasilania i elementy pomocnicze pod backplate’em. W zasilaczach i urządzeniach przemysłowych pomagają przy mostkach prostowniczych, tranzystorach mocy i kontrolerach, które pracują w długich cyklach obciążenia. W instalacjach związanych z energią odnawialną ich rola jest podobna, tylko stawka bywa wyższa: inwerter, mikroinwerter albo sterownik ładowania pracuje w cieple, kurzu i przy ciągłym obciążeniu, więc każdy stopień mniej naprawdę ma znaczenie.

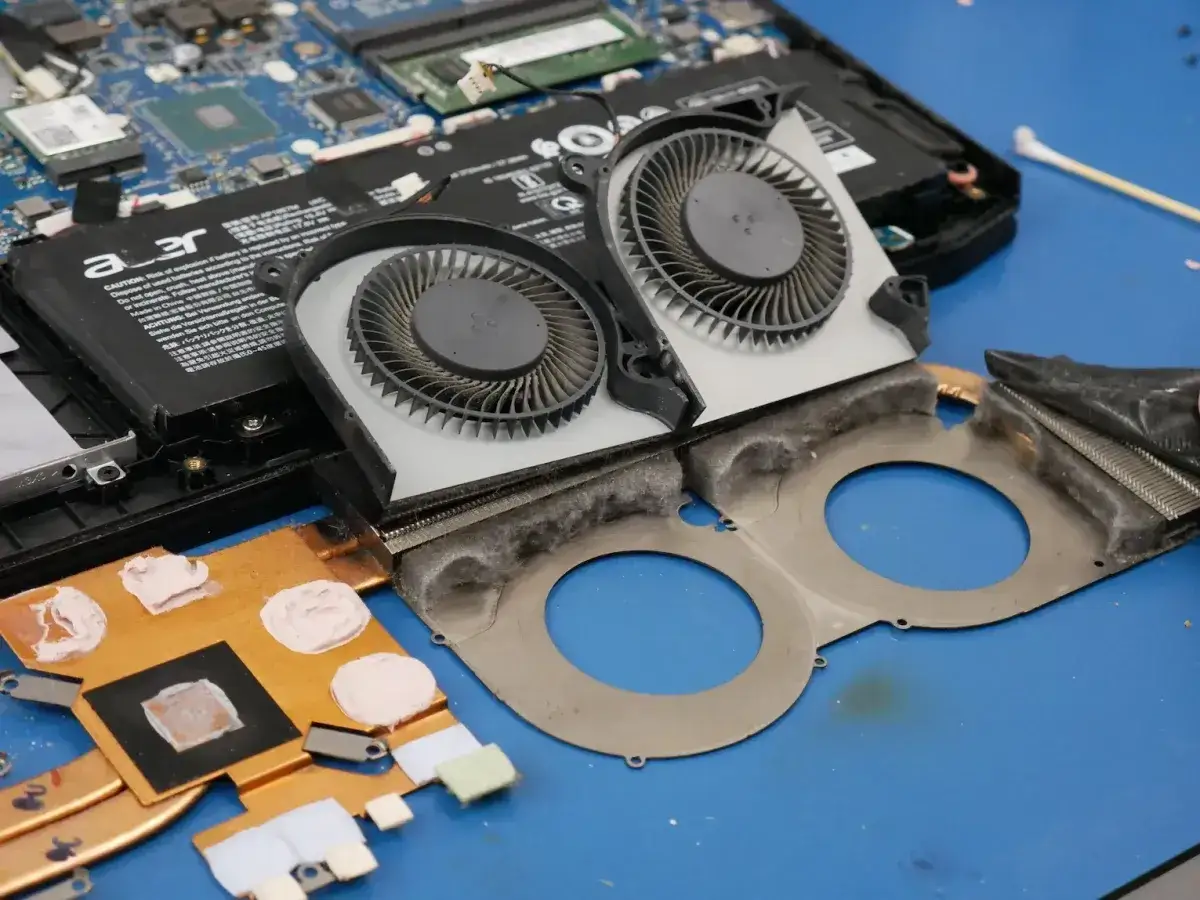

Najlepszy przykład praktyczny jest prosty: w laptopie z cienką obudową jeden materiał musi wyrównać różnice wysokości między pamięciami, sekcją zasilania i radiatorem. Gdyby użyć samej pasty, część pól zostałaby praktycznie bez kontaktu. Gdyby użyć zbyt twardej podkładki, radiator mógłby dociskać tylko wybrane miejsca. Właśnie w takich sytuacjach pad daje przewidywalność, a to w serwisie jest bezcenne.
Po zrozumieniu zastosowań łatwiej przejść do montażu, bo tu jeden błąd potrafi zepsuć cały efekt chłodzenia.
Jak zamontować je bez typowych błędów
Montuję je według prostego schematu i nigdy nie pomijam pierwszych dwóch kroków. Czysta powierzchnia i właściwa grubość robią większą różnicę niż najdroższy materiał z katalogu. Jeśli radiator ma pył, tłuszcz albo resztki starej pasty, kontakt od razu będzie gorszy.
- Oczyść oba styki z kurzu, starego materiału i tłustych śladów.
- Sprawdź, jaką szczelinę rzeczywiście trzeba wypełnić.
- Dobierz grubość tak, by po dociśnięciu uzyskać widoczne, ale nie przesadne ściśnięcie.
- Wytnij materiał na wymiar układu, najlepiej z niewielkim zapasem, ale bez nachodzenia na elementy, których nie powinien dotykać.
- Zdejmij folie ochronne i dociśnij radiator równomiernie, bez przekrzywiania.
Najczęstsze błędy są dość powtarzalne. Ludzie biorą zbyt grubą przekładkę „na wszelki wypadek”, mieszają różne grubości w jednym module bez planu albo zakładają, że każda podkładka da się bezpiecznie użyć ponownie. Nie zawsze tak jest. Jeśli materiał został mocno ściśnięty, zabrudzony albo zdeformowany, wymiana jest po prostu rozsądniejsza niż oszczędzanie kilku złotych.
Przy dużych szczelinach warto pamiętać o jeszcze jednej rzeczy. ARCTIC sugeruje, że zamiast układać zbyt grubą warstwę materiału, lepiej czasem użyć metalowej przekładki i cienkich padów po obu stronach. To rozwiązanie nie zawsze będzie potrzebne, ale przy większych odległościach bywa bardziej przewidywalne niż walka z jedną grubą, niestabilną warstwą.
Gdy montaż jest już przemyślany, wraca pytanie praktyczne: jak odróżnić solidny produkt od takiego, który dobrze wygląda tylko w opisie sklepu.
Na co patrzę przed zakupem, żeby nie przepłacić
Najkrócej: nie kupuję „najmocniejszej” deklaracji bez kontekstu. Jeśli producent podaje tylko spektakularną przewodność, a nie pokazuje grubości, twardości, zakresu temperatur i izolacji elektrycznej, podchodzę do takiej oferty ostrożnie. ARCTIC w swoich materiałach wyraźnie przestrzega przed zawyżaniem samych wartości W/mK, bo bez pełnego opisu łatwo stworzyć fałszywe oczekiwania.
| Co sprawdzić | Dlaczego to ważne | Dobry sygnał |
|---|---|---|
| Grubość | Warunkuje kontakt z radiatorem | Jasno podane warianty, np. 0,5 / 1,0 / 1,5 / 2,0 mm |
| Twardość | Mówi, czy materiał dopasuje się do nierówności | Podana skala, np. Shore 00 |
| Przewodność cieplna | Pomaga ocenić potencjał materiału | Wartość podana wraz z metodą lub kartą techniczną |
| Izolacja elektryczna | Chroni układ przed zwarciem | Informacja o rezystywności lub wytrzymałości dielektrycznej |
| Zakres temperatury pracy | Decyduje o trwałości w gorących obudowach | Podane minimum i maksimum pracy ciągłej |
Jeśli chcesz porównać kilka modeli, patrz najpierw na dokumentację, a dopiero potem na nazwę serii czy marketingowe hasła. W materiałach 3M widać bardzo dobrze, że sensowny opis produktu zawiera nie tylko przewodność, ale też grubość, twardość, odporność dielektryczną i rezystywność. To dokładnie ten poziom informacji, którego szukam, bo pozwala dobrać materiał do zadania, a nie do reklamy.
Na końcu i tak wracam do pytania, czy dany produkt rozwiąże realny problem cieplny w sprzęcie, który ma pracować długo, cicho i bez zbędnych przestojów. To szczególnie ważne tam, gdzie elektronika jest częścią większego systemu energetycznego.
Dlaczego mają znaczenie także w instalacjach fotowoltaicznych
W urządzeniach związanych z fotowoltaiką i domową energetyką temat chłodzenia bywa niedoceniany, a szkoda. Inwertery, mikroinwertery, magazyny energii, sterowniki ładowania i moduły BMS pracują w warunkach, w których ciepło nie jest tylko kwestią komfortu, ale sprawności i żywotności całego układu. Gdy temperatura rośnie, elektronika częściej ogranicza moc, szybciej się starzeje i gorzej znosi długotrwałe obciążenie.
Dlatego patrzę na takie urządzenia całościowo: nie wystarczy wymienić jeden materiał przy serwisie, jeśli obudowa jest zapylona, wentylacja słaba, a radiator ma brudne żebra. W praktyce najlepszy efekt daje dopiero połączenie trzech rzeczy: poprawnego doboru przekładki, sensownego przepływu powietrza i regularnej kontroli stanu układu. To samo dotyczy domowych systemów energoelektronicznych, które mają pracować latami, a nie tylko „działać po montażu”.
Dobrze dobrane termopady nie są ozdobą ani detalem dla perfekcjonistów. W elektronice robią dokładnie to, co powinny: wyrównują różnice, przenoszą ciepło i chronią układ tam, gdzie pasta już nie wystarcza. Jeśli mam zostawić jedną praktyczną radę, to tę: najpierw zmierz szczelinę, potem sprawdź twardość i dopiero na końcu porównuj przewodność, bo właśnie taka kolejność najczęściej prowadzi do spokojniejszej pracy sprzętu i mniej kosztownych poprawek.
