W elektronice oscylator jest jednym z tych bloków, które decydują o rytmie całego urządzenia: generuje sygnał okresowy, z którego korzystają mikrokontrolery, układy radiowe i przetwornice mocy. W praktyce to właśnie od niego zależy, czy urządzenie startuje pewnie, trzyma częstotliwość i nie gubi synchronizacji przy zmianach temperatury albo obciążenia. W tym tekście rozkładam temat na prostą definicję, zasadę działania, najważniejsze typy, dobór parametrów i błędy, które najczęściej psują projekt.
Najważniejsze fakty o źródłach taktowania, które warto znać przed wyborem układu
- Układ generujący sygnał potrzebuje wzmocnienia, sprzężenia zwrotnego i elementu, który narzuca częstotliwość pracy.
- Rozwiązania RC są tanie i proste, ale zwykle mniej dokładne niż układ z rezonatorem kwarcowym.
- Układy LC sprawdzają się tam, gdzie liczy się praca w wyższych częstotliwościach i niski szum fazowy.
- W instalacjach fotowoltaicznych timing ma znaczenie w falownikach, sterownikach i komunikacji z systemem nadzoru.
- Na stabilność mocno wpływają temperatura, układ ścieżek na PCB i zakłócenia z części mocy.
Jak działa układ generujący sygnał
Najprościej mówiąc, taki układ bierze energię z zasilania i zamienia ją w powtarzalny przebieg. Do tego potrzebuje dwóch rzeczy: wzmocnienia oraz sprzężenia dodatniego, czyli takiego powrotu sygnału, który wzmacnia drgania zamiast je wygaszać. Częstotliwość nie bierze się z przypadku, tylko z rezonatora albo z sieci RC, która narzuca tempo przełączania.
W generatorze LC częstotliwość wyznacza para cewka-kondensator, a w przybliżeniu opisuje ją wzór f ≈ 1 / (2π√LC). W układach RC rolę „zegara” przejmują rezystory i kondensatory; to prostsze, tańsze rozwiązanie, ale zwykle mniej precyzyjne. Z kolei kwarc pracuje dzięki rezonansowi mechanicznemu kryształu, dlatego daje lepszą stabilność niż sam RC i jest popularny tam, gdzie czas ma znaczenie.
W praktyce amplituda nie rośnie bez końca. Ograniczają ją nasycenie tranzystora, układ regulacji wzmocnienia albo nieliniowość elementów aktywnych. To ważne, bo dobrze zaprojektowany generator ma nie tylko wystartować, ale też utrzymać czysty, przewidywalny przebieg bez nadmiernych zniekształceń.
Gdy rozumiem tę logikę, łatwiej mi później ocenić, który typ będzie sensowny w konkretnym projekcie.
Który typ sprawdza się w praktyce
Nie ma jednego najlepszego rozwiązania. Wybór zależy od tego, czy ważniejsza jest cena, dokładność, odporność na zakłócenia, czy możliwość strojenia. Ja zwykle zaczynam od pytania, czy urządzenie ma tylko działać, czy ma działać dokładnie i bez kaprysów przez lata.
| Typ | Stabilność | Mocne strony | Ograniczenia | Najczęstsze użycie |
|---|---|---|---|---|
| RC / wewnętrzny generator | Niska do średniej | Tani, mały, szybki start | Większy dryft temperatury i rozrzut produkcyjny | Proste sterowniki, budżetowe mikrokontrolery, mniej krytyczny timing |
| Układ z kwarcem | Wysoka, zwykle rząd 10–50 ppm | Dobra powtarzalność, świetny do czasu rzeczywistego i komunikacji | Wymaga poprawnego layoutu i dobranych kondensatorów obciążających | Liczniki energii, zegary, komunikacja, kontrolery |
| LC | Wysoka w RF | Niski szum fazowy, dobre wysokie częstotliwości | Trudniejszy dobór i strojenie, większa wrażliwość na elementy | Układy radiowe, synteza częstotliwości, nadajniki |
| Rezonator ceramiczny | Średnia | Prostszy i tańszy niż kwarc | Gorsza dokładność niż kwarc | Tanie urządzenia, prostsze mikrokontrolery |
Jeżeli projekt ma zmieniać częstotliwość w szerokim zakresie, pojawia się jeszcze PLL z VCO. PLL to pętla synchronizacji fazy, a VCO to generator sterowany napięciem; taki duet daje elastyczność, ale zwiększa złożoność i wymaga staranniejszego projektu zasilania.
Przy kwarcu nie zgaduję wartości kondensatorów obciążających. W praktyce często widzi się zakres 10–22 pF, ale ostateczna wartość zależy od kryształu, ścieżek na PCB i zaleceń producenta. To drobny szczegół, który decyduje o starcie i dokładności bardziej, niż wielu początkujących przypuszcza.
Różnice między wariantami są wyraźne, ale sama technologia to nie wszystko; równie ważny jest kontekst zastosowania.
Dlaczego ma znaczenie w elektronice energetycznej i fotowoltaice
W układach mocy źródło taktowania nie jest ozdobą. Falownik, sterownik ładowania, licznik energii i moduł komunikacyjny muszą działać w określonych oknach czasowych, bo od tego zależą PWM, pomiary i synchronizacja z siecią.
- Falowniki i przetwornice DC/DC – stabilny zegar utrzymuje częstotliwość PWM, a to wpływa na sprawność, tętnienia i temperaturę pracy.
- Pomiar energii – jeśli taktowanie „pływa”, łatwiej o błąd w próbkowaniu i zliczaniu parametrów elektrycznych.
- Komunikacja – interfejsy takie jak RS-485, CAN czy Modbus wymagają poprawnego timingu; bez tego pojawiają się losowe błędy transmisji.
- Warunki na dachu i w szafie sterowniczej – wysoka temperatura, wibracje i zakłócenia od elementów mocy potrafią bardziej zaszkodzić niż sam koszt komponentu.
Właśnie dlatego w tanich urządzeniach czasem wystarcza prosty generator RC, ale w liczniku energii, routerze danych z instalacji PV albo precyzyjnym sterowniku często lepiej dopłacić do kwarcu lub bardziej stabilnego źródła zegara. To jedna z tych decyzji, które rzadko widać na schemacie, a bardzo dobrze widać w serwisie.
Skoro różnice w zastosowaniach są tak wyraźne, warto przejść do kryteriów wyboru, bo to one najczęściej decydują o powodzeniu projektu.
Jak dobrać parametry do projektu, żeby uniknąć rozczarowania
Najpierw patrzę na trzy rzeczy: dokładność częstotliwości, stabilność w czasie i warunki startu. Dopiero potem na cenę, bo tani element, który wymaga wielu poprawek firmware'u i PCB, finalnie bywa droższy.
Dokładność i dryft
Jeśli układ ma liczyć czas, utrzymywać harmonogram komunikacji albo synchronizować się z siecią, liczy się dryft temperaturowy i tolerancja produkcyjna. Dla prostych aplikacji można zaakceptować rozrzut rzędu procentów, ale dla zegara czasu rzeczywistego, urządzenia pomiarowego albo modułu telemetrii sensownie jest zejść do dziesiątek ppm albo lepiej.
Start-up i pobór mocy
Generator ma wystartować szybko i pewnie także po zimnym starcie. W praktyce sprawdzam czas rozruchu, pobór prądu i to, czy układ nie wymaga długiego rozgrzewania lub dodatkowych opóźnień w firmware. W małych urządzeniach zasilanych bateryjnie to bywa ważniejsze niż sama absolutna dokładność.
Przeczytaj również: IP68 - co oznacza i kiedy naprawdę chroni? Sprawdź!
Layout i środowisko

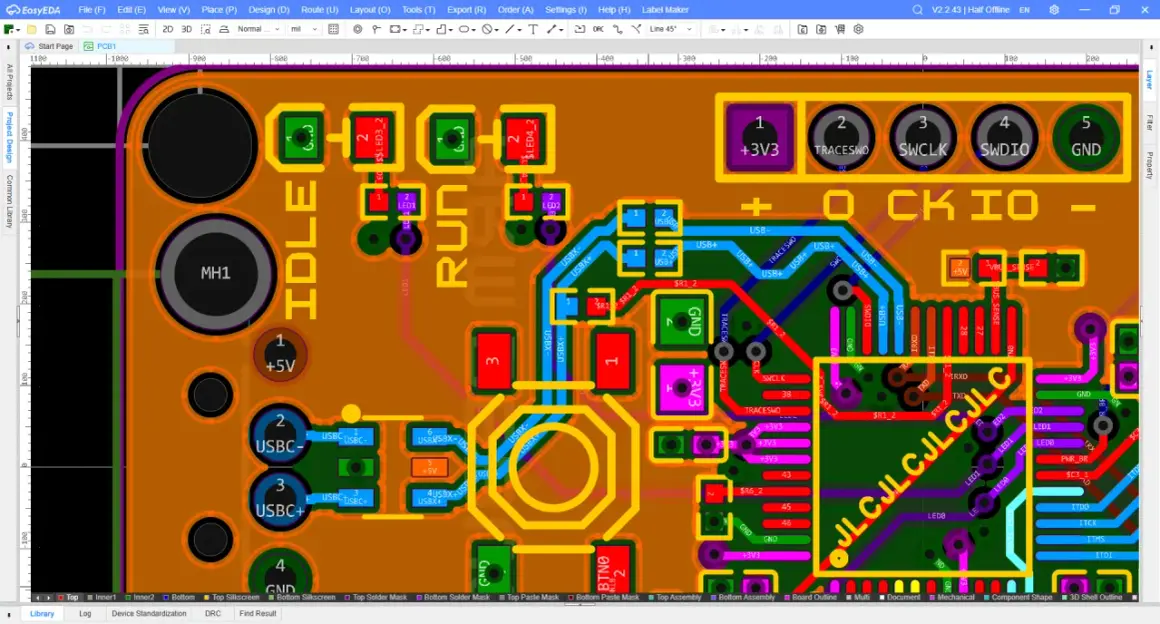

Na płytce ważne są krótkie ścieżki, sensowne rozmieszczenie kondensatorów obciążających i dystans od elementów przełączających duże prądy. Jeśli projekt pracuje obok przetwornicy, cewki albo tranzystorów mocy, zakłócenia potrafią podbić jitter, czyli krótkotrwałe wahania okresu sygnału. To drobny detal tylko na papierze.
Gdy trzeba, wolę prostszy układ o nieco wyższej cenie niż tani element, który później wymusza ręczne strojenie każdej partii. W elektronice energetycznej oszczędność na zegarze często wraca jako koszt diagnostyki.
Te trzy kryteria zwykle wystarczają, by zawęzić wybór do jednego sensownego wariantu, a jeśli nie, to sygnał, że projekt wymaga jeszcze jednego kroku: sprawdzenia typowych błędów.
Najczęstsze błędy, które psują stabilność
Większość problemów nie wynika z samej koncepcji, tylko z detali wykonania. W projektach, które trafiają do mnie do analizy, powtarzają się te same potknięcia:
- Złe kondensatory obciążające – częstotliwość odjeżdża, a układ startuje niestabilnie albo wcale.
- Zbyt długie ścieżki – dodatkowa pojemność i indukcyjność psują pracę elementu rezonansowego.
- Bliskość cewek i tranzystorów mocy – pole zakłóceń z części mocy wchodzi w tor taktowania i podnosi jitter.
- Ślepa wiara w wewnętrzny generator RC – w prostym urządzeniu wystarczy, ale bez kalibracji rzadko nadaje się do dokładnego pomiaru czasu.
- Brak zapasu na temperaturę – układ działa na biurku, a potem zaczyna się rozjeżdżać po zamknięciu w obudowie lub po nagrzaniu na słońcu.
W instalacjach fotowoltaicznych dochodzi jeszcze jeden praktyczny problem: zakłócenia od falownika i przewodów mocy. Jeśli źródło taktowania ma pracować obok takiej elektroniki, trzeba traktować layout i filtrowanie zasilania równie serio jak sam dobór elementu.
Jeżeli te błędy są pod kontrolą, projekt robi się dużo bardziej przewidywalny i łatwiejszy do uruchomienia.
Kiedy prostsze źródło taktowania wystarczy, a kiedy trzeba dopłacić
Jeżeli projekt ma po prostu mrugać diodą, sterować przekaźnikiem albo działać w mało wymagającym urządzeniu, prosty generator RC zwykle wystarczy. Gdy w grę wchodzą pomiar energii, synchronizacja, komunikacja lub praca obok przetwornicy mocy, lepiej od razu wybrać stabilniejsze źródło zegara i zaprojektować je z zapasem. Właśnie tutaj najczęściej widać różnicę między tanim działającym układem a urządzeniem, które działa pewnie przez lata.
Najrozsądniejsze podejście jest zwykle proste: zacząć od wymagań aplikacji, dobrać odpowiedni typ źródła taktowania, a dopiero potem optymalizować koszt. W elektronice energetycznej to często drobna decyzja, która przesądza o kulturze pracy całego urządzenia.
