W układach elektronicznych wszystko sprowadza się do tego, czy urządzenie potrafi samo korygować własne odchylenia. To właśnie robi sprzężenie zwrotne: stabilizuje napięcie, poprawia liniowość wzmacniacza, a czasem celowo wywołuje oscylacje. Poniżej wyjaśniam, jak czytać taką pętlę, gdzie spotyka się ją w praktyce i po czym poznać, że została dobrze zaprojektowana.
Najważniejsze rzeczy o pętli zwrotnej w elektronice
- Chodzi o zawracanie części sygnału wyjściowego na wejście, aby układ sam korygował błąd.
- Ujemna pętla zwykle stabilizuje, poprawia liniowość i zmniejsza wpływ zakłóceń.
- Dodatnia pętla nie jest błędem sama w sobie - bywa podstawą generatorów i układów z histerezą.
- Najwięcej problemów powodują opóźnienia, zbyt duże wzmocnienie i źle dobrana kompensacja.
- W zasilaczach, falownikach i regulatorach PV pętla decyduje o stabilności oraz jakości energii.
Jak działa sprzężenie zwrotne w obwodzie
Ja tłumaczę to najprościej na przykładzie regulatora napięcia. Układ porównuje wyjście z wartością odniesienia, wykrywa różnicę i koryguje sterowanie tak długo, aż błąd spadnie do akceptowalnego poziomu. W praktyce mamy więc cztery kroki: pomiar, porównanie, wzmocnienie błędu i korektę elementu wykonawczego.
To działa zarówno w prostym zasilaczu, jak i w bardziej złożonym systemie sterowania. W trybie otwartej pętli układ reaguje „na ślepo”, bo nie widzi skutku własnych działań. W trybie zamkniętym porównuje wynik z celem i poprawia się sam. To właśnie dlatego zasilacz trzyma 5 V przy zmianie obciążenia, a wzmacniacz operacyjny może mieć przewidywalne wzmocnienie mimo różnic między egzemplarzami.
Na poziomie schematu zwykle widać trzy elementy: tor pomiarowy, sumator błędu i część wykonawczą. Warto je czytać razem, bo samo „wzmocnienie” niewiele mówi bez informacji, skąd wraca sygnał zwrotny i z jakim opóźnieniem. Skoro wiemy już, jak układ sam siebie kontroluje, łatwiej zrozumieć, dlaczego jedne pętle uspokajają pracę, a inne mogą ją rozhuśtać.

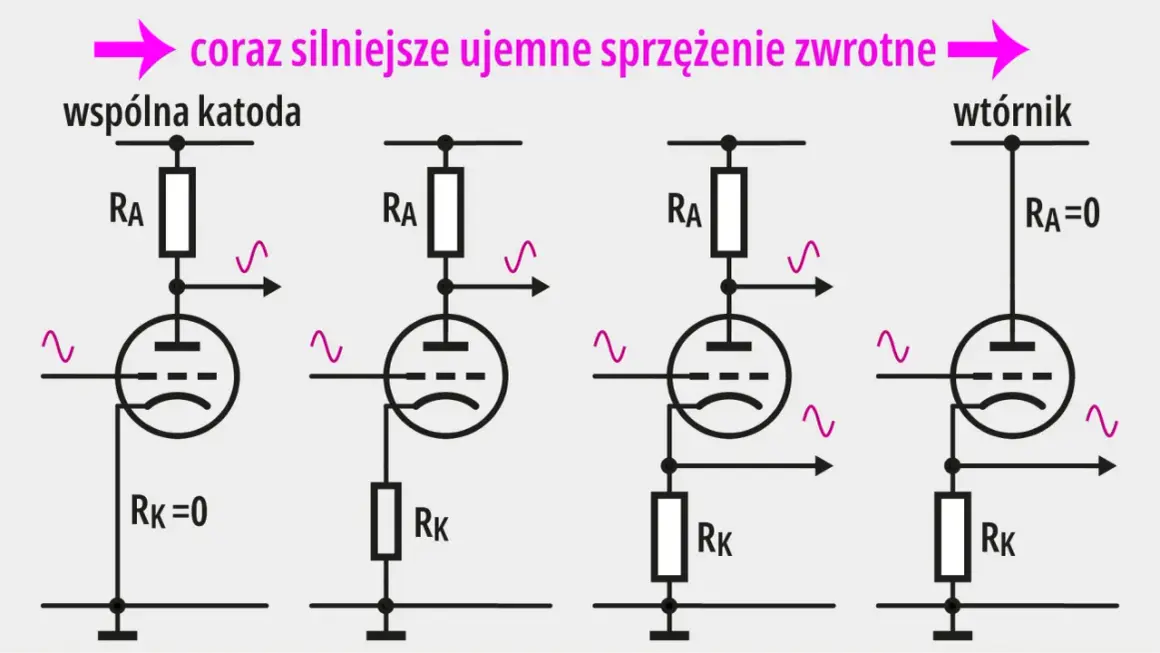

Dlaczego ujemna i dodatnia pętla dają inne efekty
Różnica jest większa, niż sugerują nazwy. Ujemna pętla odejmuje część sygnału wyjściowego od wejściowego, więc gasi błąd. Dodatnia robi odwrotnie: dokłada sygnał w tę samą stronę i wzmacnia zmianę. W elektronice to nie jest abstrakcja, tylko decyzja projektowa.
| Cecha | Ujemna pętla | Dodatnia pętla |
|---|---|---|
| Cel | Stabilizacja i zmniejszanie błędu | Wzmacnianie zmian i inicjowanie oscylacji |
| Typowy efekt | Mniejsze zniekształcenia, lepsza powtarzalność, szersze pasmo użyteczne | Generacja sygnału, histereza, szybkie przełączanie |
| Gdzie się sprawdza | Wzmacniacze operacyjne, regulatory napięcia, przetwornice | Generatory, przerzutniki Schmitta, układy progowe |
| Ryzyko | Oscylacje przy złej kompensacji lub zbyt dużym opóźnieniu | Ucieczka w niestabilność, jeśli pętla nie jest celowo ograniczona |
W praktyce ujemna pętla jest podstawą większości układów liniowych, bo pozwala zapanować nad parametrami, które bez niej pływałyby wraz z temperaturą, tolerancją elementów i obciążeniem. Dodatnia pętla też ma swoje miejsce, ale tylko wtedy, gdy niestabilność jest kontrolowana i potrzebna. To prowadzi nas do konkretnych urządzeń, w których taki mechanizm naprawdę robi różnicę.
Gdzie spotyka się to najczęściej w urządzeniach domowych i PV
Najwięcej pożytku z pętli zwrotnej jest tam, gdzie warunki pracy ciągle się zmieniają. Ja zwracam uwagę przede wszystkim na cztery grupy układów, bo to właśnie w nich dobrze dobrana regulacja przekłada się na realną jakość działania.
| Układ | Co jest mierzone | Po co ta pętla | Na co uważać |
|---|---|---|---|
| Zasilacz liniowy i LDO | Napięcie wyjściowe | Utrzymanie stabilnego napięcia mimo zmian obciążenia i wejścia | Nagrzewanie, spadek zapasu napięcia, odpowiedź na skok obciążenia |
| Przetwornica impulsowa | Napięcie i czasem prąd wyjściowy | Regulacja napięcia przy wysokiej sprawności | Kompensacja, filtr wyjściowy, opóźnienia przełączania |
| Wzmacniacz operacyjny | Różnica napięć wejściowych | Ustalenie wzmocnienia i zmniejszenie zniekształceń | Pasmo, margines fazy, błędy montażowe |
| Falownik fotowoltaiczny | Prąd, napięcie szyny DC i synchronizacja z siecią | Lepsze oddawanie energii i jakość prądu oddawanego do sieci | Rezonans filtra, słaba sieć, opóźnienia cyfrowe |
W falownikach PV szczególnie ważna jest szybka pętla prądu. To ona w dużej mierze decyduje o stabilności całego układu, a wolniejsze pętle nadrzędne muszą uwzględniać jej odpowiedź. Dobrze zestrojony falownik lepiej radzi sobie z wahaniami sieci i obciążenia, a źle zestrojony potrafi wpadać w oscylacje nawet wtedy, gdy sam moduł PV działa poprawnie. Im bardziej dynamiczny układ, tym mniej liczy się sama idea regulacji, a bardziej jej strojenie.
Jak rozpoznać, że pętla jest dobrze zestrojona
Ja zwykle patrzę na trzy rzeczy: czy napięcie szybko wraca do celu, czy nie pojawia się „dzwonienie” po skoku obciążenia i czy układ zachowuje się podobnie przy małym oraz dużym obciążeniu. To prostsze niż analiza całej charakterystyki częstotliwościowej, ale bardzo dobrze pokazuje, czy projekt ma zdrowy zapas stabilności.
Margines fazy to zapas bezpieczeństwa przed wejściem układu w drgania. W wielu klasycznych układach analogowych zakres 45-60 stopni daje rozsądny kompromis między szybkością a spokojem pracy, ale nie jest to żadna uniwersalna reguła. W przetwornicach impulsowych i falownikach trzeba jeszcze uwzględnić częstotliwość przełączania, opóźnienia cyfrowe i filtr wyjściowy; praktyczna zasada mówi, by częstotliwość przecięcia pętli trzymać wyraźnie poniżej częstotliwości przełączania, często rzędu jednej dziesiątej.
- Czas ustalania - im krótszy, tym szybciej układ wraca do zadanej wartości po zakłóceniu.
- Przeregulowanie - zbyt duży pik po zmianie obciążenia zwykle oznacza za agresywną pętlę.
- Stabilność przy różnych warunkach - układ nie powinien działać świetnie tylko „na stole”, a potem rozjeżdżać się po podłączeniu dłuższego przewodu lub innego odbiornika.
- Brak oscylacji - jeżeli pojawia się piszczenie, brzęczenie albo narastające wahania, kompensacja jest do poprawy.
Gdy coś nie wychodzi, problem najczęściej leży w projekcie pętli, a nie w samym pomyśle regulacji. To prowadzi do rzeczy, które psują stabilność najczęściej, choć na pierwszy rzut oka wyglądają niewinnie.
Najczęstsze błędy, które psują stabilność
Najgroźniejszy błąd to założenie, że „większe wzmocnienie zawsze pomaga”. W praktyce bywa odwrotnie: im większe wzmocnienie bez odpowiedniej kompensacji, tym większa szansa na oscylacje. Układ zaczyna wtedy reagować zbyt agresywnie, a korekta zamiast tłumić błąd, sama staje się źródłem problemu.
- Zbyt duże wzmocnienie bez kompensacji - poprawia dokładność statyczną, ale łatwo odbiera zapas fazy.
- Ignorowanie opóźnień - w elektronice cyfrowej, przetwornicach i falownikach nawet niewielkie opóźnienie potrafi zmienić stabilny układ w niestabilny.
- Pomiar w złym miejscu - jeśli sygnał zwrotny pobierzesz tam, gdzie występują duże spadki lub zakłócenia, regulator będzie korygował nie ten problem, który trzeba.
- Layout PCB i pasożyty - długie ścieżki, pętle masy i niechciane pojemności często psują to, co na schemacie wyglądało dobrze.
- Brak testu na skrajnych warunkach - układ musi działać nie tylko przy nominalnym obciążeniu, ale też przy minimalnym, maksymalnym i dynamicznie zmieniającym się.
- Pomijanie rezonansu w filtrach - w falownikach i zasilaczach impulsowych to częsta droga do wzbudzenia całej pętli.
W systemach PV do tych błędów dochodzą jeszcze słaba sieć, długie kable i rezonans filtrów LCL. Jeśli projektant traktuje je jak detal, problem zwykle wraca w postaci szumu, oscylacji albo spadku jakości energii oddawanej do instalacji. Z tej perspektywy łatwiej już ocenić, na co patrzeć przed zakupem lub montażem.
Na co patrzeć, gdy elektronika ma pracować stabilnie przez lata
Jeśli wybierasz zasilacz, ładowarkę, sterownik albo falownik, nie oceniaj go wyłącznie po mocy i sprawności. Ja zawsze sprawdzam, czy producent podaje parametry regulacji obciążenia, odpowiedź na skok obciążenia, zakres pracy i informacje o zabezpieczeniach. Brak takich danych nie musi oznaczać złego sprzętu, ale zwykle oznacza, że nie da się ocenić jego dynamiki równie dobrze, jak w urządzeniu lepiej opisanym.
- Sprawdź, czy urządzenie dobrze znosi szybkie zmiany obciążenia.
- Zobacz, czy producent opisuje zachowanie przy różnych temperaturach i napięciach wejściowych.
- W falownikach i przetwornicach szukaj informacji o pętlach prądu, napięcia i tłumieniu rezonansu.
- W instalacjach PV zwracaj uwagę nie tylko na sprawność, ale też na stabilność pracy z siecią o gorszych parametrach.
- Jeśli dokumentacja mówi wyłącznie o mocy maksymalnej, a milczy o odpowiedzi dynamicznej, traktuję to jako sygnał do ostrożności.
W dobrze zaprojektowanym urządzeniu regulacja nie jest dodatkiem, tylko częścią jakości. To ona decyduje, czy elektronika działa przewidywalnie przez lata, czy tylko dobrze wygląda w specyfikacji. Gdy patrzę na sprzęt z tej perspektywy, łatwiej oddzielić marketing od realnej inżynierii.
