Oświetlenie schodowe z dwoma czujnikami ruchu - jak to podłączyć?

Oświetlenie schodowe z dwoma czujnikami ruchu daje wygodę, bezpieczeństwo i realną oszczędność energii, ale tylko wtedy, gdy układ jest dobrze rozplanowany. Poniżej pokazuję, jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu tak, by działało stabilnie z obu stron biegu, jak dobrać miejsce montażu, ustawienia oraz kiedy prosty schemat trzeba zastąpić przekaźnikiem albo sterownikiem schodowym. W praktyce najwięcej problemów nie wynika z samej idei, tylko z detali: typu wyjścia czujnika, jego lokalizacji i kompatybilności z LED-ami.

Kiedy dwa czujniki mają sens i co tak naprawdę robią

W układzie schodowym dwa czujniki działają jak prosty system typu „albo jeden, albo drugi”: jeśli ruch wykryje czujnik u dołu albo u góry, światło ma się zapalić. To właśnie ta logika sprawia, że schody są wygodne w codziennym użytkowaniu, zwłaszcza wieczorem, gdy nie chcesz szukać włącznika po omacku. Taki układ ma największy sens w domach piętrowych, na półpiętrach, przy wejściach do piwnicy i wszędzie tam, gdzie ruch odbywa się w dwóch kierunkach.

Tu od razu pojawia się ważne rozróżnienie: zwykły czujnik ruchu i czujnik obecności to nie to samo. Czujnik ruchu reaguje głównie na przejście przez strefę detekcji, a czujnik obecności jest czuły na drobniejsze, dłuższe przebywanie w jednym miejscu. Na krótkich schodach zwykle wystarcza czujnik ruchu, ale na półpiętrze albo przy spoczniku czujnik obecności bywa praktyczniejszy, bo światło nie gaśnie tak szybko, gdy ktoś zatrzyma się na chwilę.

W praktyce rozróżniam trzy podejścia do takiego sterowania. Pierwsze jest najprostsze, drugie bardziej odporne na błędy, a trzecie najlepiej pasuje do bardziej rozbudowanej automatyki. To właśnie od tego wyboru zależy, czy całość będzie działała przewidywalnie, czy zamieni się w serię losowych załączeń.

Z tego powodu nie zaczynam od samego przewodu, tylko od wyboru logiki działania. Dopiero potem przechodzę do rozmieszczenia czujek, bo to właśnie ono w dużej mierze decyduje, czy układ będzie bezproblemowy.

Jak rozmieścić czujniki, żeby widziały schody, a nie przypadkowy ruch

Najlepszy efekt daje montaż jednego czujnika przy dolnym końcu schodów i drugiego przy górnym. W typowych instalacjach ściennych przy schodach dobrze sprawdza się wysokość około 1-1,5 m, bo wtedy czujnik obejmuje wejście na bieg schodowy, a jednocześnie nie patrzy zbyt mocno w podłogę. Jeśli model ma inną zalecaną wysokość montażu, warto trzymać się instrukcji producenta, bo geometria detekcji bywa naprawdę różna.

Najważniejsze jest to, żeby oba czujniki nie „widziały się” bezpośrednio. Gdy skierujesz je na siebie albo ustawisz zbyt szeroko, mogą się wzajemnie aktywować, co kończy się niepotrzebnym załączaniem światła. Dlatego lepiej ustawić je tak, by obejmowały strefę ruchu na schodach, ale nie łapały przejścia przez korytarz obok, drzwi wejściowych czy miejsca, gdzie ktoś tylko przechodzi bokiem.

• Unikaj kierowania czujki prosto na okno, kaloryfer, kominek lub nawiew wentylacji.
• Nie montuj ich w miejscu, gdzie zasłony, rośliny lub drzwi będą „udawały” ruch.
• Na schodach z balustradą dobrze działa ustawienie czujki lekko po skosie, tak aby widziała pierwszy i ostatni stopień.
• Jeśli schody mają spocznik, rozważ czujnik o węższym kącie albo model z regulacją strefy detekcji.
• Przy mocnym nasłonecznieniu wybieraj miejsce, w którym promienie nie padają bezpośrednio na soczewkę czujnika.

Warto też pamiętać, że schody są miejscem przejściowym, a nie pomieszczeniem stałego pobytu. To oznacza, że czujnik powinien reagować szybko, ale nie nadmiernie długo trzymać światła włączonego. Gdy ustawienie miejsca montażu masz już dopracowane, dopiero wtedy opłaca się przejść do samego schematu połączenia.

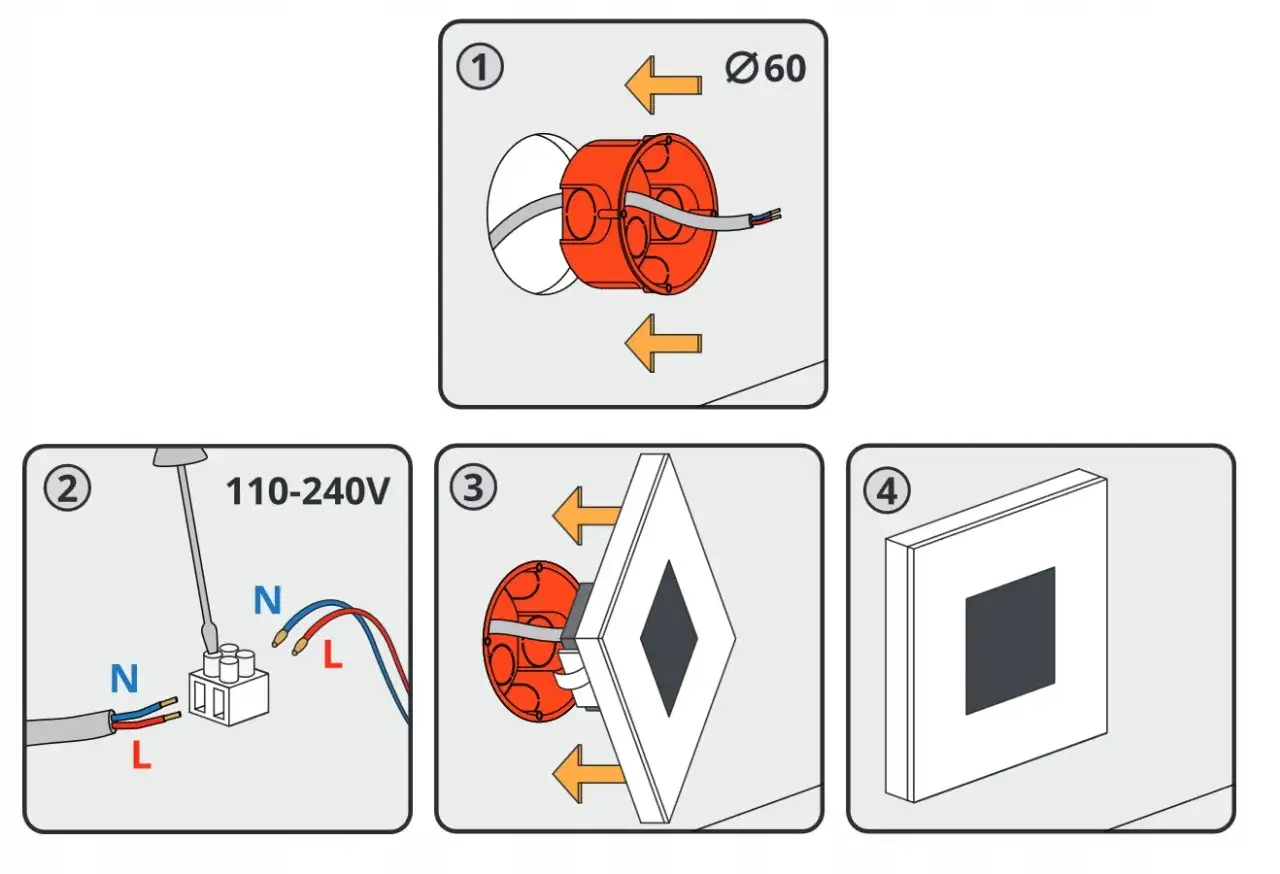

Jak połączyć układ bez błędów

Najpierw wyłączam zasilanie i sprawdzam, jaki typ wyjścia mają czujniki. To najważniejszy punkt, bo od niego zależy, czy układ da się spiąć prosto, czy trzeba dodać przekaźnik albo sterownik. Na obudowie albo w dokumentacji szukam zacisków oznaczonych zwykle jako L, N oraz OUT, COM i NO. Sam kolor przewodów nie wystarcza, bo w różnych instalacjach może być inny.

1. Odłącz zasilanie obwodu i upewnij się, że napięcie rzeczywiście nie wraca na przewody.
2. Sprawdź, czy czujniki mają wyjście przekaźnikowe, czy elektroniczne.
3. Podaj zasilanie do obu czujników z tego samego obwodu, zgodnie z oznaczeniami L i N.
4. Jeśli model na to pozwala, połącz wyjścia sterujące tak, aby każdy czujnik mógł włączyć światło niezależnie od drugiego.
5. Gdy wyjścia nie są odseparowane, wstaw przekaźnik pośredni lub sterownik schodowy.
6. Na końcu podłącz oprawy LED i sprawdź, czy obciążenie mieści się w parametrach czujnika lub przekaźnika.

Wariant prosty

Jeżeli oba czujniki mają suchy styk przekaźnikowy, czyli wyjście, które nie podaje „swojego” napięcia, a jedynie zamyka obwód, połączenie bywa bardzo proste. W takim układzie każdy z czujników może uruchomić lampę, a instalacja działa jak logiczne „OR”. To rozwiązanie jest wygodne, ale tylko pod warunkiem, że producent dopuszcza taką pracę i wyjścia nie przeszkadzają sobie nawzajem.

Wariant bezpieczniejszy

Jeśli czujniki są elektroniczne albo wcześniej pojawiały się losowe załączenia, wolę użyć przekaźnika pośredniego. To po prostu element, który odseparowuje sygnał czujnika od obciążenia, dzięki czemu dwa czujniki nie próbują zasilać się nawzajem. W praktyce taki układ daje mniej niespodzianek, szczególnie przy LED-ach o małej mocy.

Przeczytaj również: Jak podłączyć gniazdko szeregowo? Nie! Zobacz, jak bezpiecznie

Wariant z automatyką

Przy bardziej rozbudowanej instalacji warto rozważyć sterownik schodowy lub moduł smart home. Taki kontroler potrafi przyjąć sygnał z dwóch wejść, ustawić czas świecenia, czasem także płynne wygaszanie albo regulację jasności. To rozwiązanie bardziej „inżynierskie”, ale właśnie ono najlepiej sprawdza się tam, gdzie światło ma działać przewidywalnie przez lata, a nie tylko „jakoś działać” po uruchomieniu.

Po podłączeniu nie przechodzę od razu do uznania sukcesu. Zostaje jeszcze strojenie czasu, czułości i progu zmierzchu, bo dopiero wtedy układ zaczyna zachowywać się naturalnie w codziennym użyciu.

Jak ustawić czas, czułość i próg zmierzchu

Na schodach nie ustawiam zbyt długiego podtrzymania, bo wtedy energia ucieka bez sensu, a światło świeci, choć nikt już nie korzysta z biegu. Na start zwykle wybieram 45-90 sekund, a przy dłuższych schodach albo spoczniku potrafię podnieść ten czas do około 2 minut. To dobry kompromis między komfortem a oszczędnością, zwłaszcza jeśli w domu działają oprawy LED.

Czułość najlepiej ustawić średnio i dopiero potem ją podnieść lub obniżyć. Zbyt wysoka czułość sprawia, że czujnik reaguje na osoby w korytarzu obok, ruch za drzwiami albo nawet na samą zmianę temperatury w pobliżu nawiewu. Zbyt niska z kolei powoduje, że trzeba wchodzić na schody niemal „idealnie na wprost”, co w praktyce jest irytujące. Na schodach lepiej działa ustawienie umiarkowane, a potem test z rzeczywistym przejściem kilka razy w obu kierunkach.

Próg zmierzchu ustawiam tak, aby światło nie włączało się w dzień, ale reagowało wieczorem bez opóźnienia. W wielu domach sensowny punkt startowy to okolice 10-30 luksów, choć dokładna wartość zależy od ekspozycji wnętrza i rodzaju czujnika. Jeśli model ma tryb pracy tylko po zmroku, zwykle korzystam z niego zamiast trzymać lampy aktywne cały czas, bo to po prostu bardziej ekonomiczne.

Gdy parametry są już zbliżone do ideału, przechodzę do testów błędów. To właśnie one najczęściej pokazują, czy problem leży w ustawieniu, czy w samym sposobie połączenia.

Najczęstsze problemy po montażu i jak je diagnozować

Najbardziej typowy kłopot to sytuacja, w której światło zapala się samo albo gaśnie po chwili mimo obecności na schodach. Z mojego doświadczenia najczęściej odpowiada za to jedna z pięciu rzeczy: zbyt szeroki kąt detekcji, zły próg zmierzchu, wzajemne pobudzanie się czujek, niekompatybilne LED-y albo brak separacji między wyjściami. Dobra wiadomość jest taka, że większość tych problemów da się namierzyć bez rozkuwania całej instalacji.

• Światło miga - sprawdź, czy czujniki nie podają sygnału na siebie nawzajem oraz czy zasilacz LED nie jest zbyt „lekki” dla czujnika.
• Układ nie reaguje z jednej strony - zwykle winny jest kierunek montażu albo zbyt mała strefa detekcji.
• Światło włącza się w dzień - obniż próg luksów albo włącz tryb pracy tylko po zmroku.
• Światło gaśnie za szybko - wydłuż czas podtrzymania lub sprawdź, czy nie ma przeszkody zasłaniającej strefę ruchu.
• Czujniki reagują na wszystko dookoła - zmniejsz czułość i odsuń je od źródeł ciepła oraz ruchu bocznego.

Jeśli po wyłączeniu jednego czujnika problem znika, to sygnał, że układ wymaga separacji albo innej logiki sterowania. To nie jest drobiazg do zignorowania, bo przy LED-ach i nowoczesnych czujkach takie błędy potrafią wracać bardzo długo. Dlatego w praktyce wolę prosty, ale stabilny układ niż skomplikowany schemat, który działa tylko „na papierze”.

Kiedy lepszy będzie sterownik schodowy lub czujnik obecności

Proste połączenie dwóch czujników sprawdza się dobrze, ale nie zawsze jest najrozsądniejsze. Jeśli schody są długie, mają półpiętra, są używane często w nocy albo chcesz sterować światłem bardziej płynnie, lepszym wyborem bywa sterownik schodowy. Taki moduł może zrobić więcej niż zwykłe załączanie: ustawić logikę opóźnienia, wygaszanie, czas działania i lepszą współpracę z LED-ami.

W domach, w których liczy się automatyka i monitoring, czujnik obecności też ma sens. Na spoczniku albo przy wejściu do garażu potrafi utrzymać światło dłużej, gdy ktoś stoi w miejscu, a nie tylko przechodzi. To drobiazg, ale właśnie takie drobiazgi poprawiają komfort bardziej niż samo „zapalić i zgasić”.

Z perspektywy energooszczędnego domu najważniejsze jest to, żeby światło nie działało bez potrzeby. Oprawy LED, właściwy próg zmierzchu i sensownie ustawiony czas świecenia robią większą różnicę niż sama liczba czujników. Jeśli instalacja ma być częścią szerszego systemu, można ją też połączyć z automatyką budynkową, tak aby schody, korytarz i wejście pracowały jako jedna strefa, a nie trzy osobne wyspy.

Co zrobić, żeby schody świeciły tylko wtedy, gdy trzeba

Jeżeli miałbym wskazać jedną rzecz, która najbardziej poprawia efekt, powiedziałbym: trzeba połączyć poprawny montaż z rozsądną konfiguracją. Samo dołożenie dwóch czujników nie gwarantuje jeszcze wygody. Liczy się ich wysokość, kierunek patrzenia, kompatybilność z oprawami LED i sposób, w jaki reagują na siebie nawzajem. Właśnie dlatego prosty schemat warto sprawdzić dwa razy, zanim uzna się go za gotowy.

W dobrze zrobionym układzie schody zapalają się natychmiast, nie reagują na przypadkowe ruchy obok i gasną po czasie, który nie marnuje energii. To rozwiązanie pasuje zarówno do zwykłego domu, jak i do nowocześniejszej instalacji, w której liczy się automatyka oraz niski pobór prądu. Jeśli celem jest praktyczna oszczędność, a nie tylko efekt „smart”, właśnie taki układ ma najwięcej sensu.
